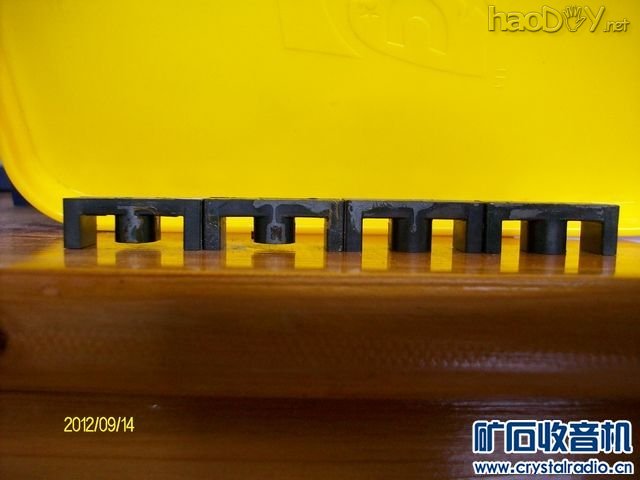

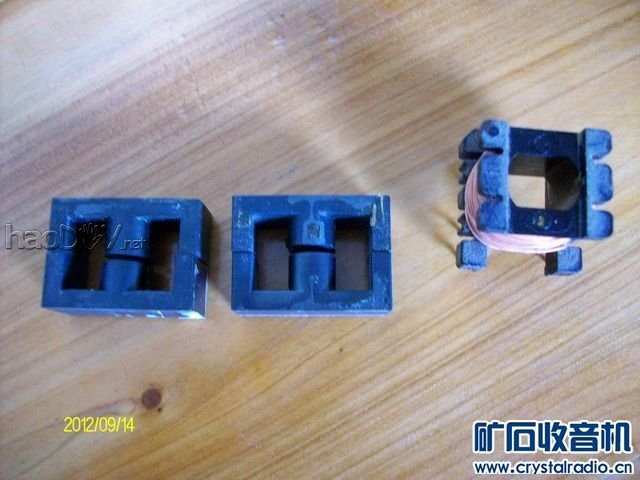

说到做这个变压器也是很偶然的成功但个中制作也走了不小弯路！！！！。。。。看手记： {{{85W或105W的节能灯里都有铁氧体电感。今晚随手检起两个105W拆下的电感测量只有3MH左右拆了一个数了匝数是140匝。每匝才0。15UH要绕一个100K牛要两万多匝绕不下。看山形铁芯的中间那条，一对铁芯一边是三个脚都平的。另一边中间脚是短些的，合起来一付铁芯的中间脚就留有气隙了。马上把另一个电感也拆了，取三脚平的一半铁芯和另一个电感三脚平的一半铁芯组成一付装好电感再测量，取消了气隙测得电感为41MH是原来电感的十多倍。现在如过按100K三倍电感影射来算几千匝就能达到100K阻抗。看线架如用0。04线精心来绕可望能绕下。取其求次须效率不会太高但也可以一试，不知到取消气隙的做法会造成磁饱和吗？看T38不会这个也应不会。如绕几十K牛这按5倍电感影射计算就很能轻松绕下了}}} T38磁芯牛绕失败后想省下剩的两付，那时发现了节能灯的磁芯可以利用很是高兴。下面是做牛手记，六倍电感一千赫兹设计仿单端音频牛的绕法绕制成功了。 {{{做这个变压器所为一波三折。首次做了一个550K/95K/64欧的用T38磁芯失败！原因有三个：一：550K/95K阻抗算对也做对了，为独耳机阻抗测错了所以匹配失败。还有信号太弱选太高的负载阻抗检波管不能工作在平方率区只会处在截止区上。550K/65欧计算错误还有一个就是阻抗比太大效率低。第二次总结经验配合当地实际场强和现有耳机阻抗出发试绕120K/35K自感，120K/35K互感。120K/64欧互感这几个绕组集中在一个线架上绕成一个试验输出变压器，电感匝用5倍电感量计算。因先前测耳机阻抗测错实测为32K，这与老师的估算很接近。试听结果：120K/35K自感绕组对矿机输出恒定有利选择性提高不小。但强台音亮减小弱台提升不明显。120K/35K互感绕组比自感时音量大点，分析应是互感牛阻抗不恒定所置正因如此能输出最大限度的电流来驱动耳机。用35K做输入端和64欧绕组接成自感和互感来对比35K/64欧的音量也是与高阻时一样互感音量大但不稳定。思考比较得失后我选择第三个牛的绕制方案。高阻耳机直配耳机。低阻耳机通过一个开关切换高低阻后配35K/64欧互感变压器做输出得到最大的驱动电流。 做这个35K比64欧的变压器的铁芯取自85W的报费节能灯内，导磁率约2000。我找了两付发现原铁芯组留了气隙。我把两付磁芯选了没气隙的一半组成一组磁芯使用还把接触面用零号沙纸修磨平整。得到了200匝108MH的电感量，比原磁芯组合提高了N倍。最后用绕单端音频变压的绕制方法初级分成三段次级分成两段，先用0。06线绕一段初级，后用0。15线绕一段次级，再用0。04线绕一段初级，后用0。15线绕一段次级，最后用回0。06线绕最后一段初级。最后初级三个绕组首尾串联。次级两个绕组也同样。装好铁芯测得初级线阻九百多欧，原来试验时用0。04线是两点几K欧的。次级线阻是试验时的一半。绕组绕满线架饱饱的但能顺利装下铁芯。这样我的牛内阻是最大限度做到最小了。上机装好效果很好强弱台都能听清楚，中国之声的音量超级震耳音色圆润配带低阻耳机来听矿机不受罪了。先前拿着一个300收听手很累。 }}} 拆出的铁芯：  两付铁芯都有一半是没间隙的：
