无外接天地线、无电源3DQ单管便携式中波收音机

时间:2013-03-21 21:27来源:www.crystalradio.cn 作者:bd1234567 点击:
此机线路集合了无线电世界矿石收音机论坛网梁老师、本坛qq2007老师等两坛老师们对3DQ场效管(全称为:3SK144双栅场效应管)开发、利用的不懈努力之精华,俺由初其的设想和现成品的完成及试用:堪称:一帆风顺和十分满意:即装配精简、实用极强和方便出行;灵敏
此机线路集合了无线电世界矿石收音机论坛网梁老师、本坛qq2007老师等两坛老师们对3DQ场效管(全称为:3SK144双栅场效应管)开发、利用的不懈努力之精华,俺由初其的设想和现成品的完成及试用:堪称:一帆风顺和十分满意:即装配精简、实用极强和方便出行;灵敏度、选择性、音量大小之三大要素完全适应个人户内户外使用;现向大家简介制做和使用情况,有不正之处恳请老师们批评指导

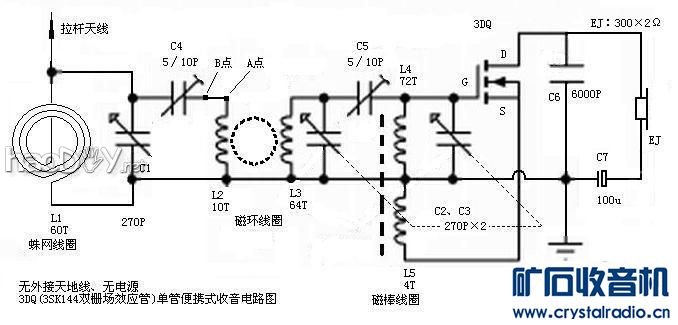

一、电路图:
无外接天地线、无电源3DQ单管便携式中波收音机

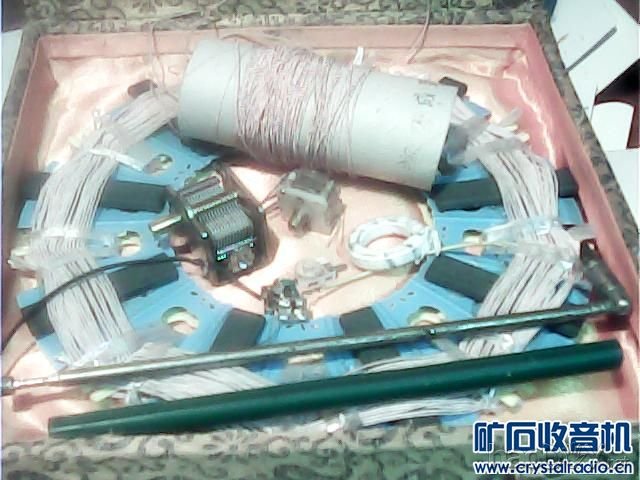

二、所用零配件:
无外接天地线、无电源3DQ单管便携式中波收音机无外接天地线、无电源3DQ单管便携式中波收音机无外接天地线、无电源3DQ单管便携式中波收音机
1、线圈部分:

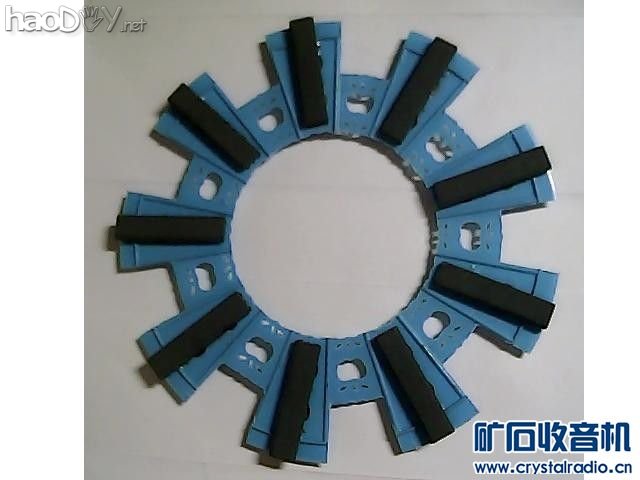

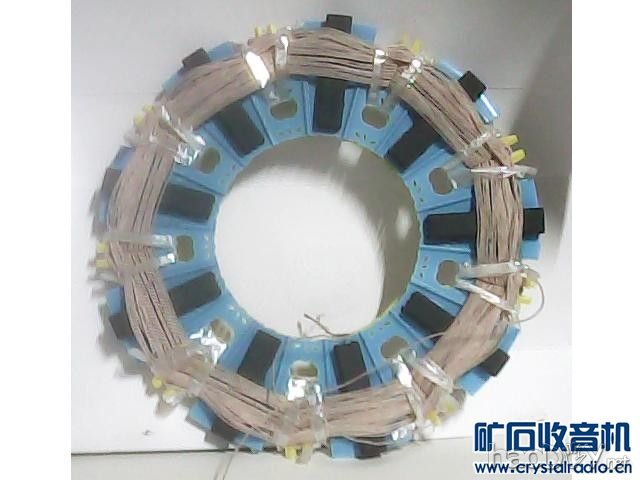

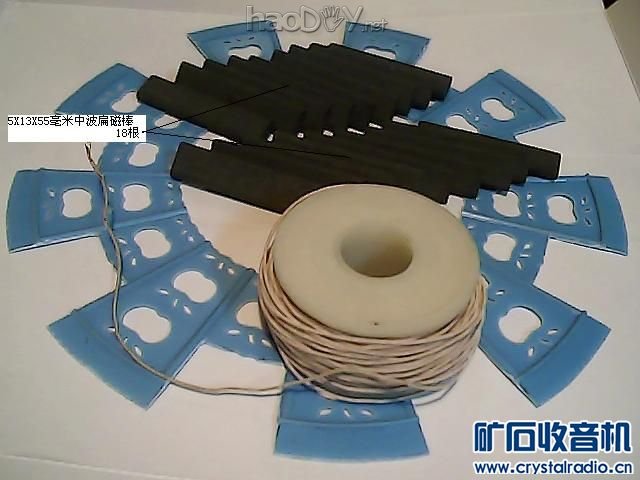

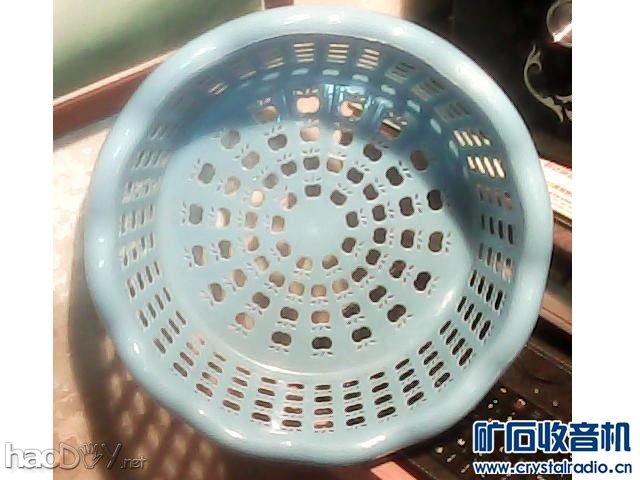

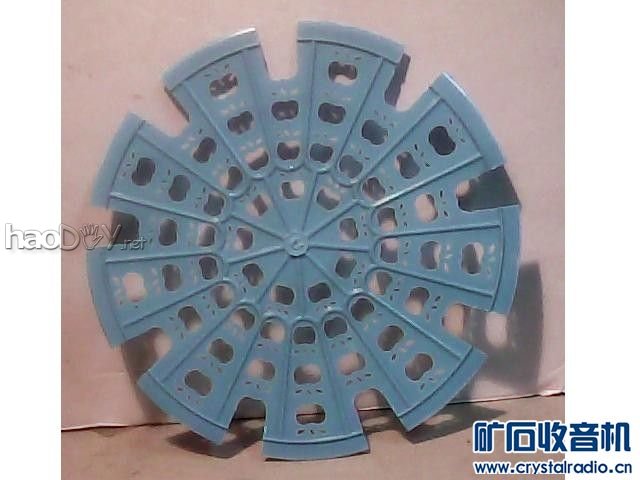

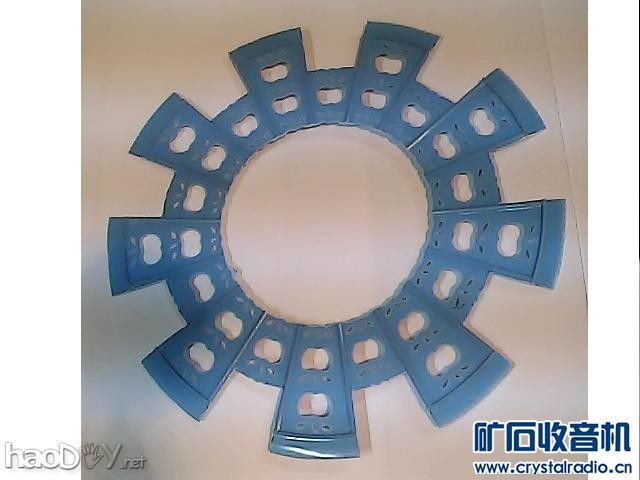

(1)L1蛛网线圈部分:由一个菜栏加工成花栏线圈骨架(骨架参数:内径100mm、外径215mm)、在骨架九等份的上下两面用AB胶粘上5X13X55毫米中波扁磁棒共18根、再绕上260型里磁线构成(蛛网线圈参数:内径150mm、外径200mm,圈数60圈);(5X13X55毫米中波扁磁棒、里磁线由本坛友谊电子张老师提供)
无外接天地线、无电源3DQ单管便携式中波收音机无外接天地线、无电源3DQ单管便携式中波收音机无外接天地线、无电源3DQ单管便携式中波收音机无外接天地线、无电源3DQ单管便携式中波收音机无外接天地线、无电源3DQ单管便携式中波收音机无外接天地线、无电源3DQ单管便携式中波收音机  (责任编辑:admin)
