【参赛】仿制梅花鹿JB163A来复再生两管机

时间:2017-05-29 14:47来源:www.crystalradio.cn 作者:zhangshiyu 点击: 次
首先制作机壳，其尺寸在国产半导体收音机第一集中可查到。图1 底胎是一段L型角铁，在其上固定住单联及铆钉板。图2 外壳喷漆，并安上喇叭布。图3 阻容原件选用与原机相同规格及外形的元件，其上标有年份的都选用64年底前的。磁棒的固定亦采用原机方式。由于元

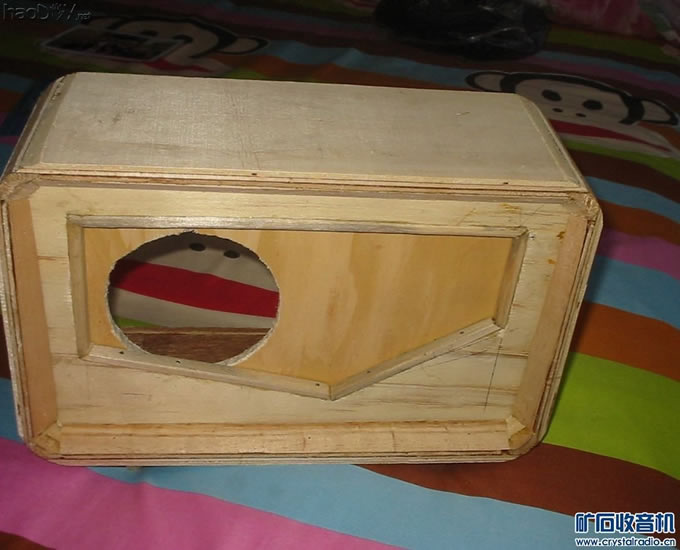

首先制作机壳，其尺寸在国产半导体收音机第一集中可查到。图1
【参赛】仿制梅花鹿JB163A来复再生两管机

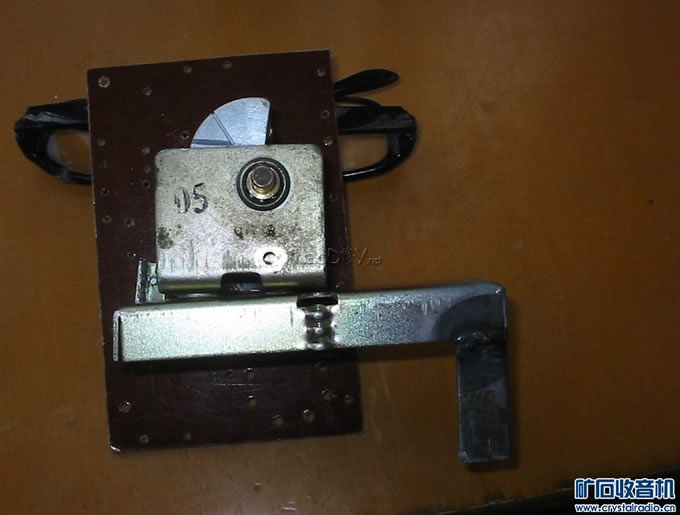

底胎是一段L型角铁，在其上固定住单联及铆钉板。图2
【参赛】仿制梅花鹿JB163A来复再生两管机

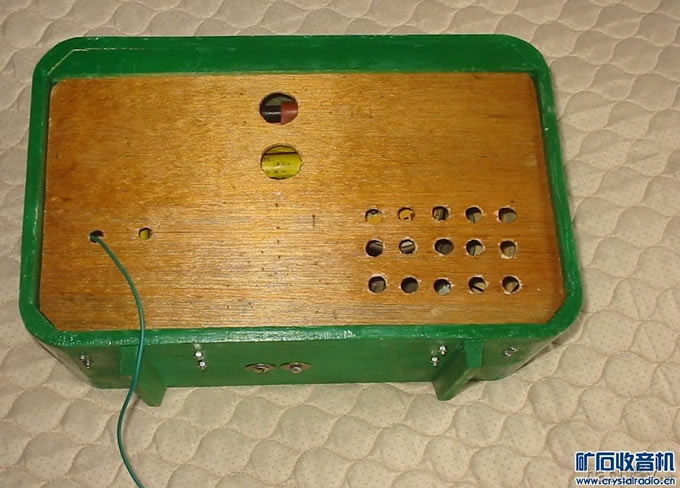

外壳喷漆，并安上喇叭布。图3
【参赛】仿制梅花鹿JB163A来复再生两管机

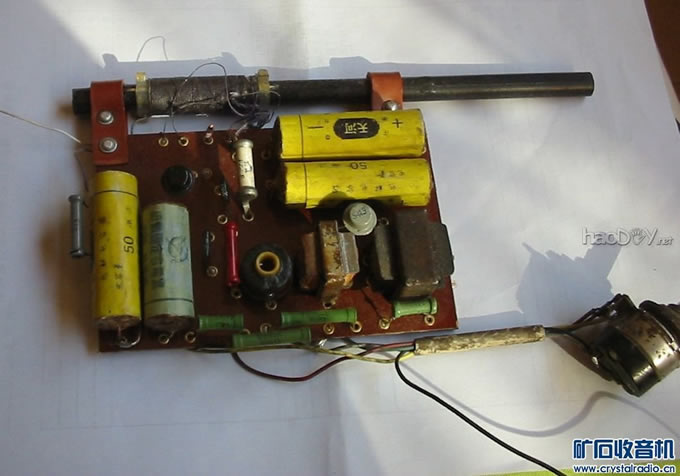

阻容原件选用与原机相同规格及外形的元件，其上标有年份的都选用64年底前的。磁棒的固定亦采用原机方式。由于元件少，一次装成，各元件位置尽量保持与厂机一致。并调整好两级管子的工作点。为提高收音效果改用200MM磁棒。（电解电容已换芯）图4
【参赛】仿制梅花鹿JB163A来复再生两管机

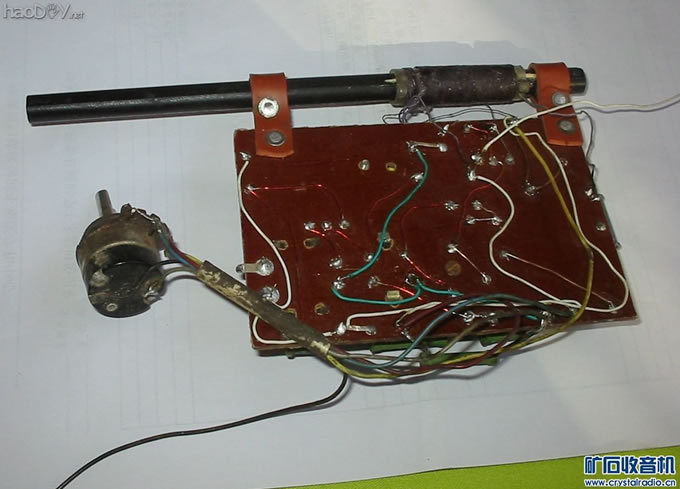

装好后线路板的背面。装进机壳前接上喇叭，电源，调好频率覆盖，调再生时先临时接一只半可变电容，调好后再换调拉线电容。图5
【参赛】仿制梅花鹿JB163A来复再生两管机

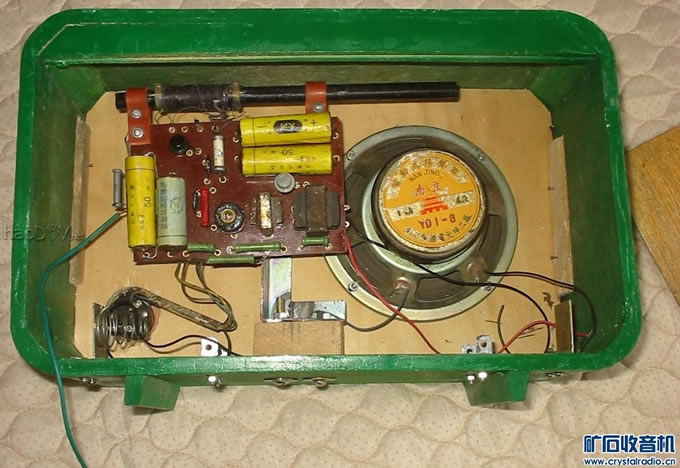

将喇叭及调整好的机芯装入机内。图6
【参赛】仿制梅花鹿JB163A来复再生两管机

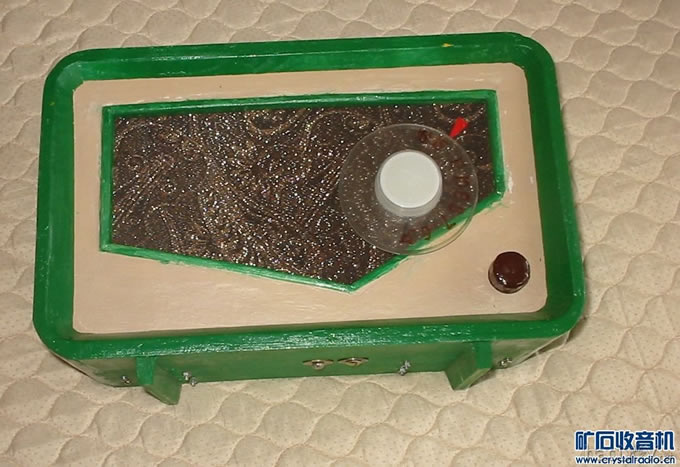

安上自制的旋钮，此时收听效果较裸机调整时要好些，在20平米房间内效果很好。图7
【参赛】仿制梅花鹿JB163A来复再生两管机

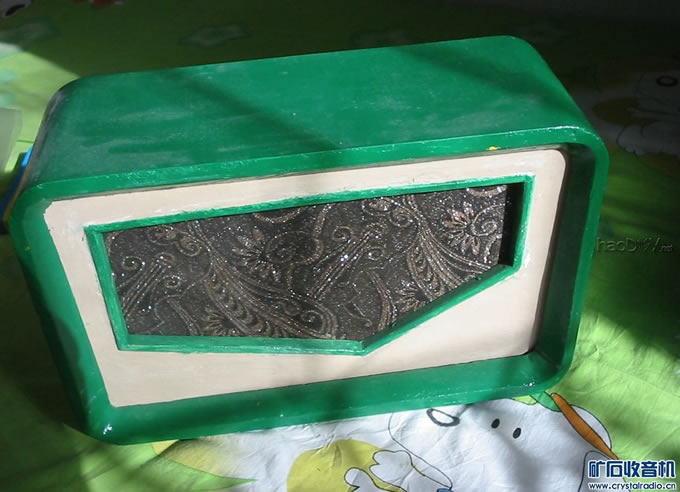

装上后板，整机完成。图8

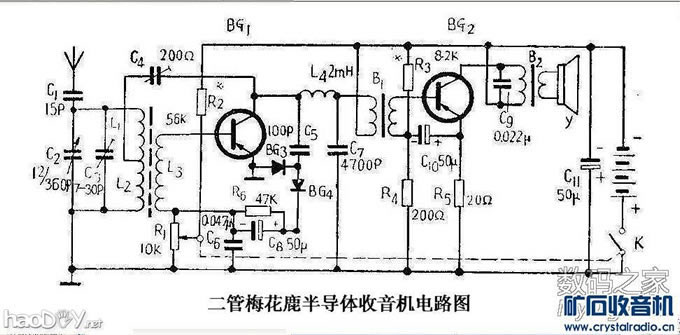

电路图。其中BG1用3AG12，BG2用3AX3。图9
【参赛】仿制梅花鹿JB163A来复再生两管机
手工仿制与厂家产品相比，肯定有很大差距，但能体现DIY乐趣。欢迎批评指正。
（原机的厂家制品在网上很容易查到，在此就不上图了）。

补充内容 (2017-4-23 10:12):

重新换了前脸中框，将原来内角的方角改为圆角，进一步接近原机风格。新制了一个大钮，比原来进步一点。见26楼。
