手上有一套“长风”袖珍收音机的残壳，曾经被用来装过3管直放机。后来闲置了好久，直到有一天突然想复装一下，让它名符其实。

复装“长风”袖珍收音机

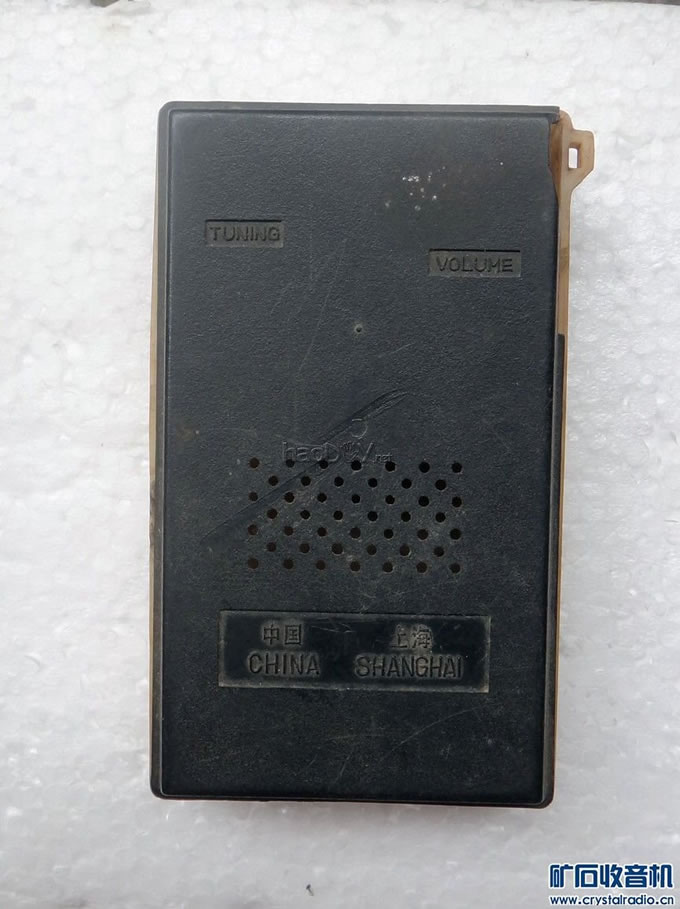

安装三管机时的简单粗暴给机壳造成难以挽回的伤害复装“长风”袖珍收音机

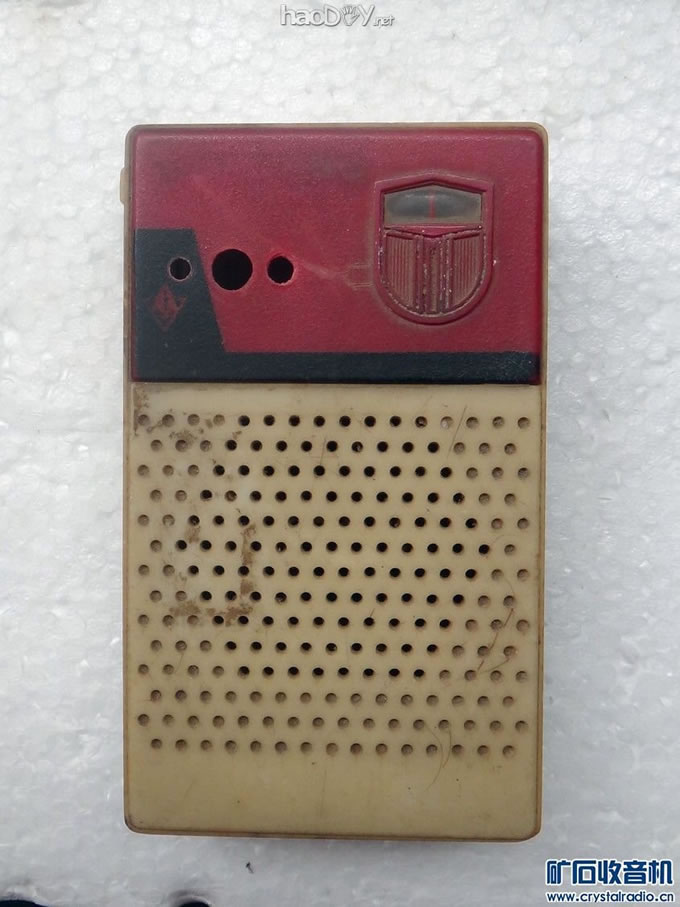

。没办法，保留缺陷吧，不完美也是一种美。机壳太脏，用洗洁精浸泡后牙刷洗刷刷，一些污渍被洗掉了，但是电池漏液造成的印迹没法完全去除。

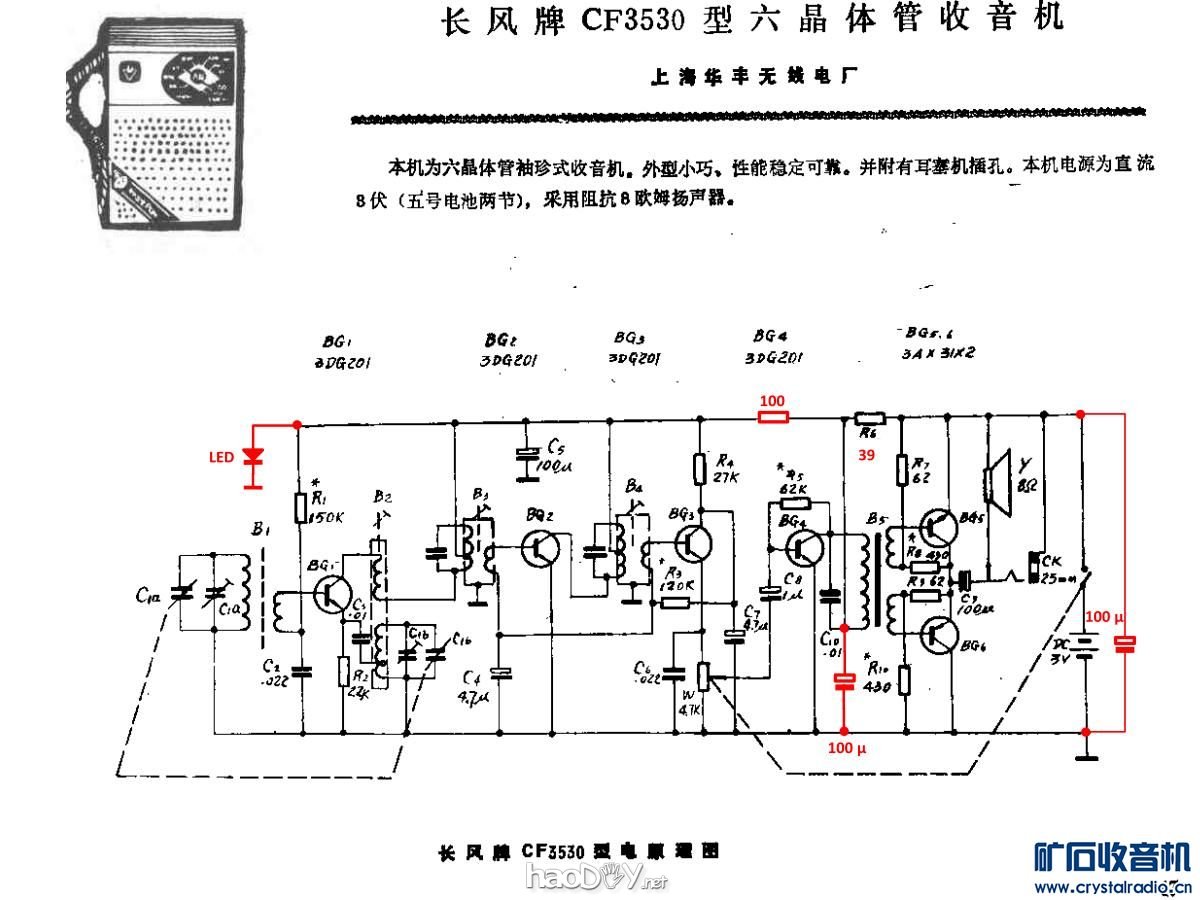

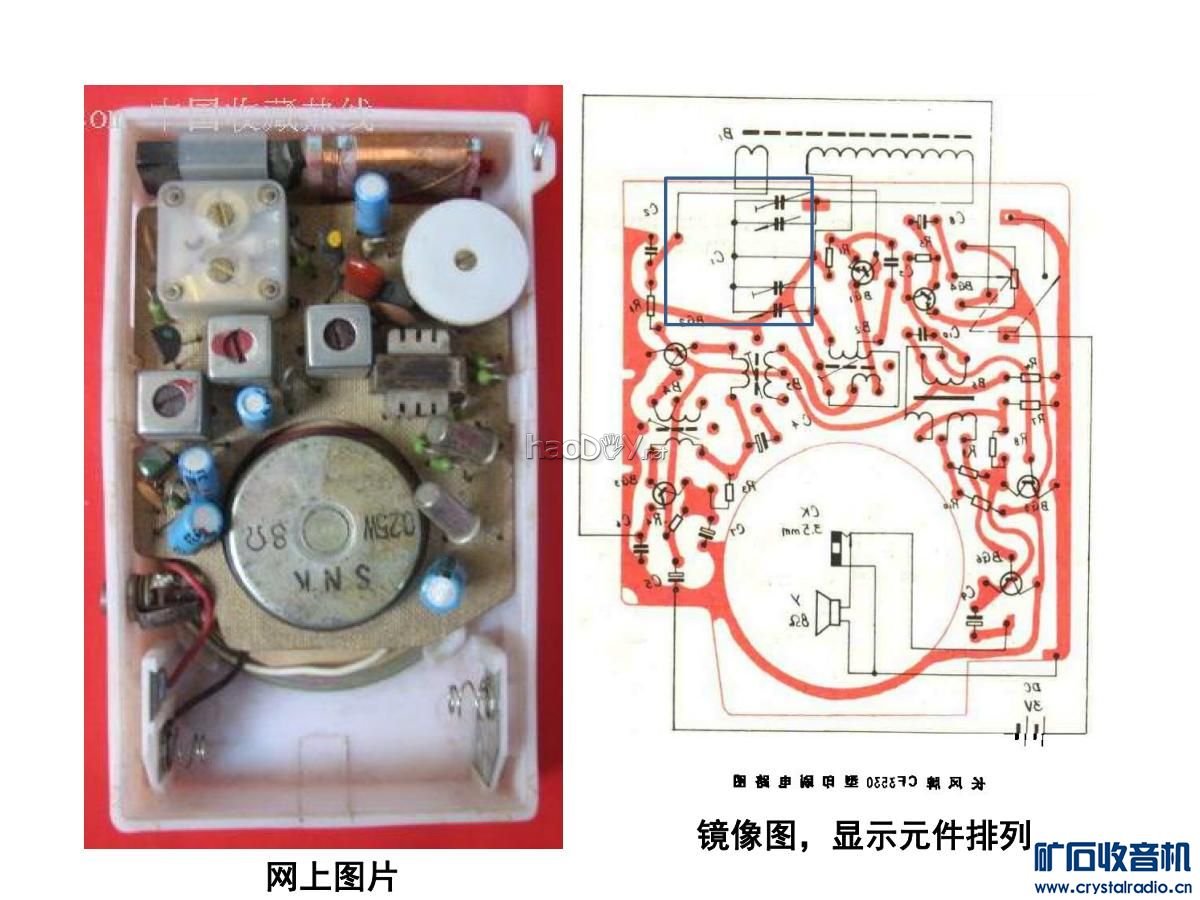

由于查不到具体电路图，根据网友的提示对照之后选择“长风CF3530”电路图为基础，并增加发光二极管稳压电路和两枚退耦电容。

复装“长风”袖珍收音机

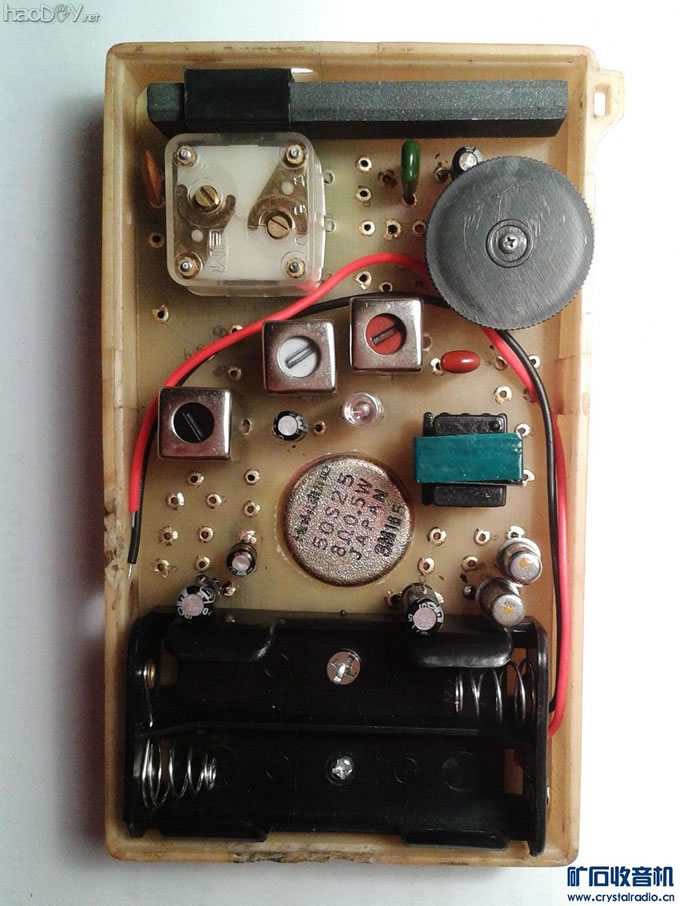

发光二极管使用了从废鼠标拆下来的光源管。中周、天线线圈、输入变压器是“中夏S66E”套件里的成品。NPN三极管从保存的老金属帽3DG系列管子里挑选（变频、中放、检波和低放的β值分别是76、102、48和233）；PNP三极管采用3AX31A（β值约30）；电解电容特意从废电路板上找了几个蓝色皮的。调偏流的时候买到黄色热缩管，就用来给电阻“穿裤子”，挺好！

复装“长风”袖珍收音机
