“装潢设计”和“无线电”似乎是挨不着边的两样儿东西， 可到了我这儿就能捏一块儿了， 我是爱好“无线电”的“装潢设计师”。 追求完美，与众不同。 ★ 创意新丝路 ★ 打造精品“电视高频头二次变频收音机”——技术分享篇 ！！！！ ！！ ！ 玩收音机的人通常分成几大派：“古董收藏派”“广播收听派”“装机技术派”， 那位问了：“您属于哪一派”， 答曰：“闷骚装机派”。 哈哈哈哈！  不论哪一派，与收音机有着不解之缘， 言归正传，各位看官请往下看， “文艺范儿——闷骚机” 闪亮登场 ！ ！ ！
DX Mark 1

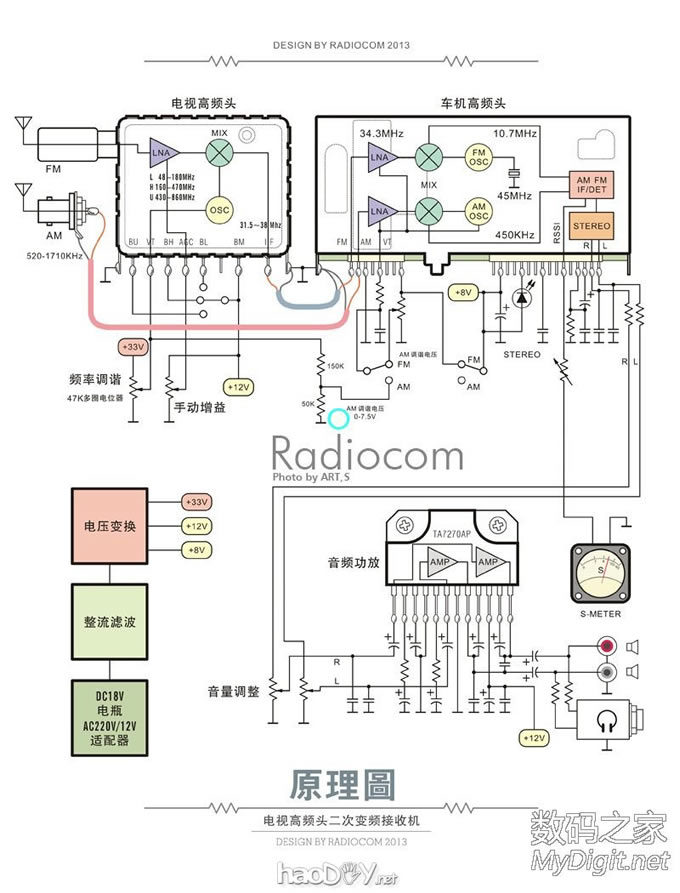

DX Mark 2 Pro 海报中的两台设备，还有那么点儿文艺范儿，咋一看以为又是哪个通信器材商发布新品了呢。其实是自制的“电视高频头二次变频接收机”，已经陪伴我多年了，远程接收调频广播的宝贝。曾用简易的羊角半波振子天线，及室外八木天线收到俄罗斯、韩国、日本、台湾地区及大陆东南沿海部分城市的HI-FI立体声广播信号。 有好东西就要拿出来分享，“送人玫瑰手有余香”，娱人娱己。 Follow me 一起打造高性能二次变频接收机。 ★ 超外差与二次变频 ★ 超外差技术问世以来，已广泛应用于各类收音机与通信器材当中。然而一次变频的超外差式收音机，存在一个致命的弱点，就是抗镜像干扰能力差。提高中频的频率虽然有助于抑制镜像干扰，但随着频率的升高，中频放大器变得容易自激，不能有太高的增益，同时选择性也变差。 于是就有了二次变频的概念，一次变频使用高中频抑制镜像干扰，二次变频使用低中频提高增益和选择性。 紧随这个思路，有人提出了用电视高频头做二次变频接收机。曾在93年《实用电子文摘》第5期中看到过一篇文章，当时很受启发制作了第一台电视高频头收音机。由于调试过程没有相关仪器，几经磨难，深深体会到玩高频电路的不易啊。 之后有了这样一个想法：就是利用成品接收机来接收电视机高频头输出的一次变频信号，将电路结构化零为整，模块化设计，不仅结构紧凑还可免去制作调试高频通道的麻烦......。 ★ 创意新思路 ★ 用电视机高频头 + 改频的车机高频头制作二次变频接收机 “纸上谈兵”——绘制精美电路原理图：

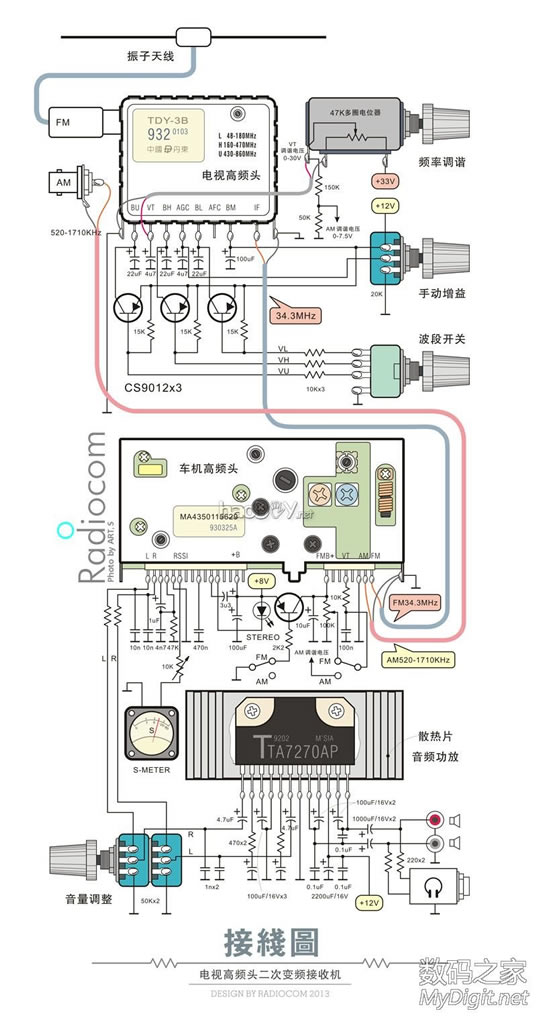

“纸上谈兵”——绘制精美电路接线图：

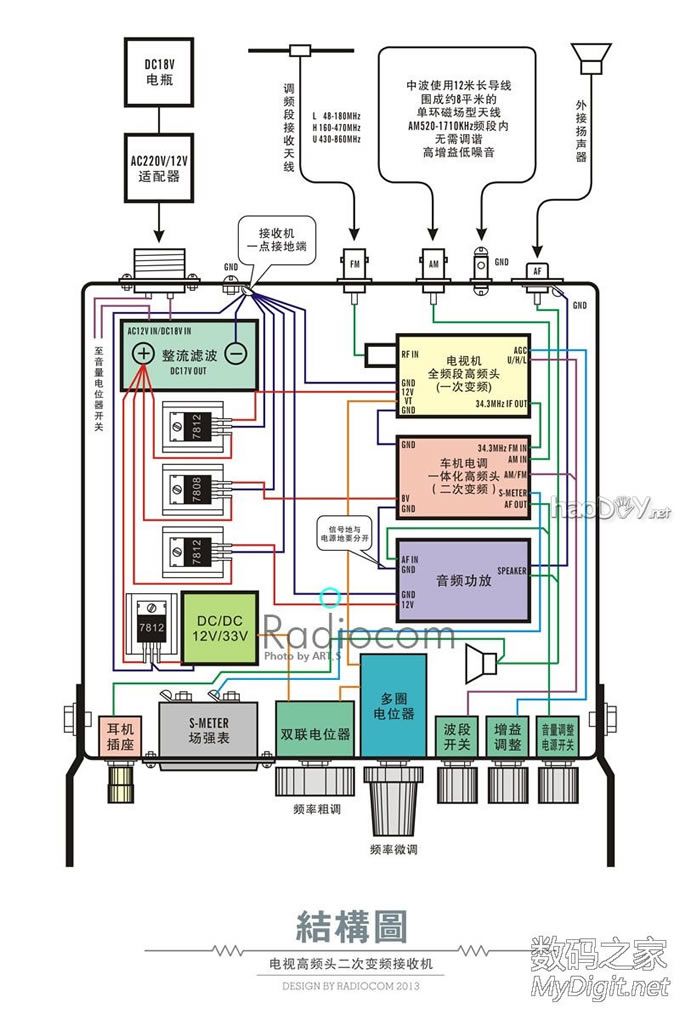

“纸上谈兵”——绘制精美结构工艺图：

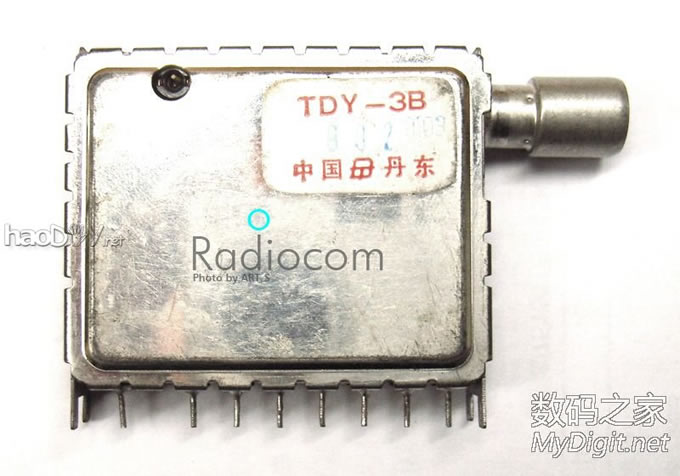

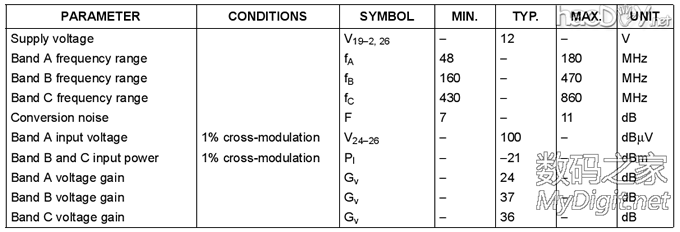

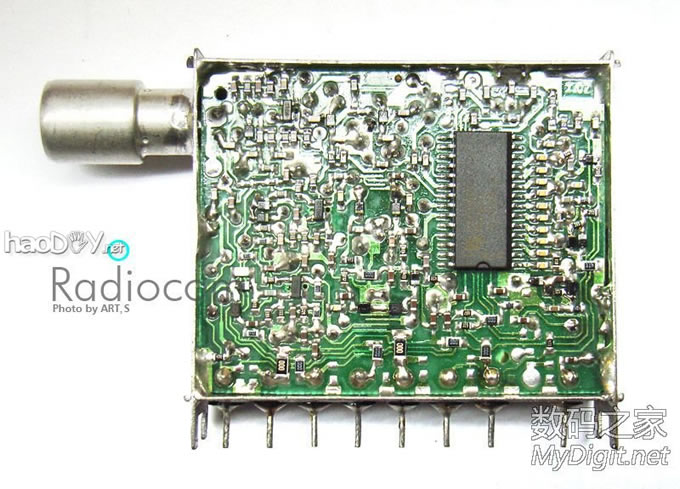

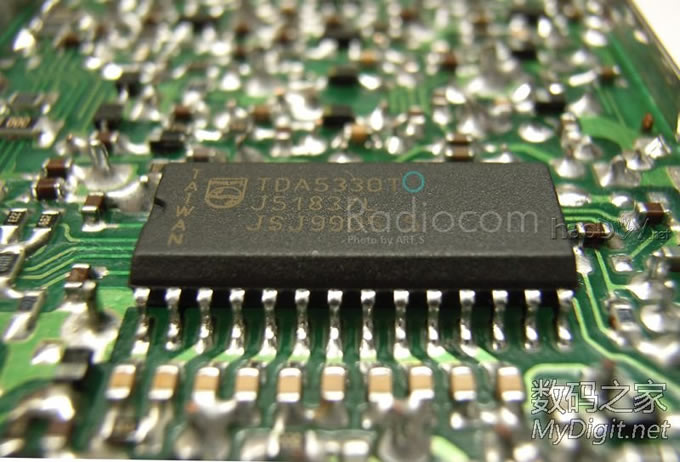

★ 筹备模块器件 ★ 电视高频头 & 电调车机高频头 接收机的前端，使用了一款基于TDA5330T方案的全增补频道电视机高频头，作为高放和一次变频，具有低噪声、增益高的优点。电压增益平均在25db以上，这决定了整机的高灵敏度（实测本机WFM的接收灵敏度小于1.4uV，NFM的接收灵敏度小于0.5uV）。

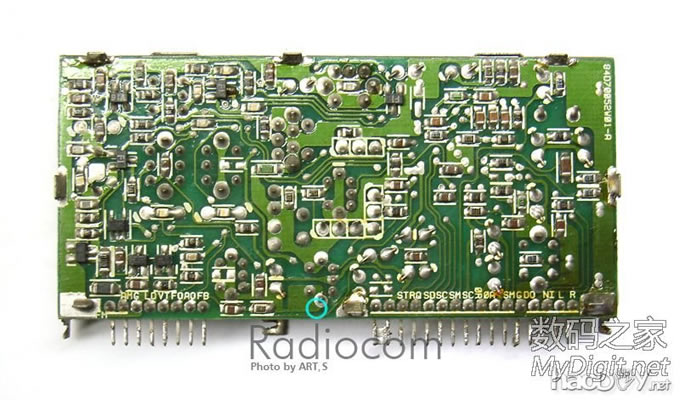

二次变频、中放、AM检波、FM鉴频、立体声解调部分则由改制的阿尔派汽车音响高频头来接管，全部功能由一枚SANYO LA1888 高性能IC芯片一气呵成。

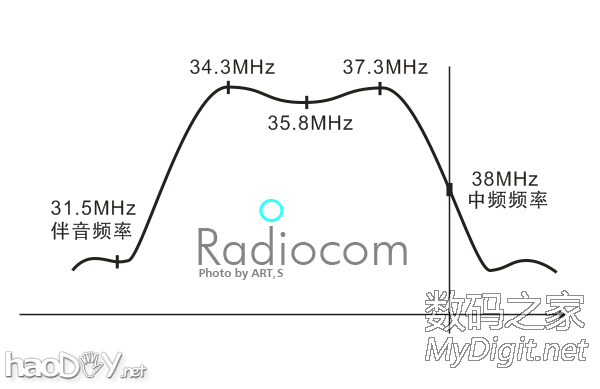

该款车机高频头结构紧凑，性能指标优异，但其接收频率在76~108MHz广播频段内，接收电视高频头的中频信号，显然不符合要求。 ★ 改频是关键 ★ 车机高频头的改频操作 在改频之前有必要说说电视高频头的中频，电视高频头是为接收图像信号而设计的，它输出的一次变频信号并非是38MHz单一频率，而是31.5~38MHz的宽频带信号，幅频曲线如下图所示。
曲线中34.3~37.3为幅度最高点，为使整机具有高灵敏度，二次变频的接收频率应在34.3~37.3MHz间选择。 本机选定34.3MHz为二次接收频率，车机高频头的一切改频操作，都是围绕34.3MHz接收频率进行的。 二中频是10.7MHz，则二本振频率f=34.3+10.7MHz=45MHz。 有了理论依据，操作起来就容易了。

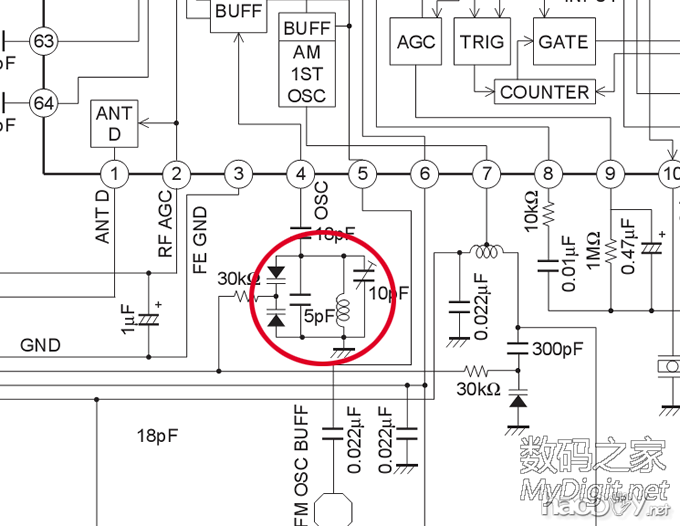

参考上图找到本振LC回路（红圈所示），对照实物线路板将其电感线圈和背面并联的电容及变容二极管剔除，将45MHz晶振直接焊在原来连接本振线圈的两个焊点上即可完成二本振的改造工作。是不是很简单？ 接下来改高放部分。

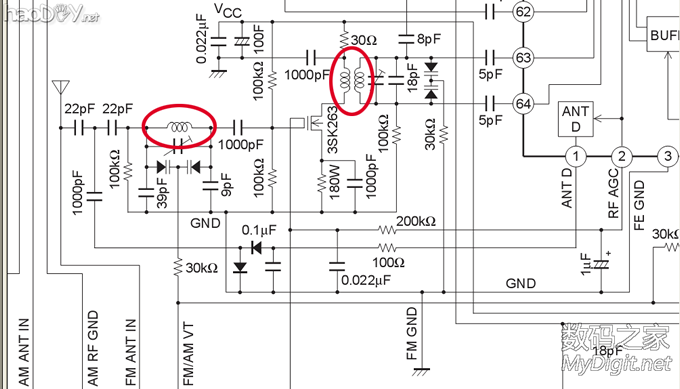

上图是高放电路局部放大，同样对照实物线路板，找到“高放输入调谐电感”和“高放输出变压器”（图纸中红圈所示）。

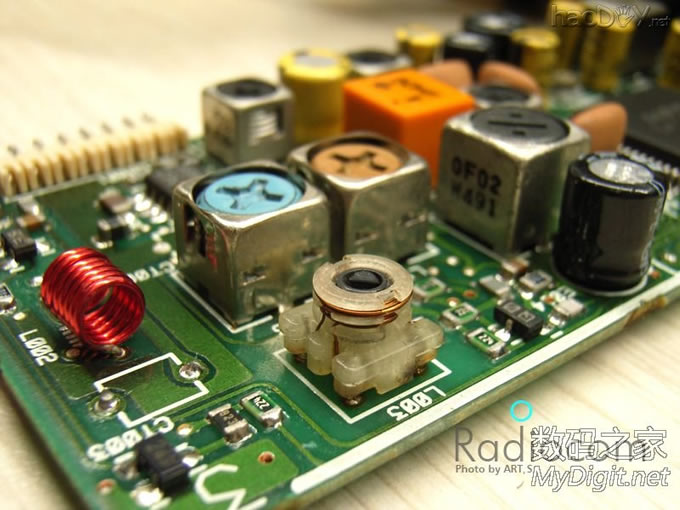

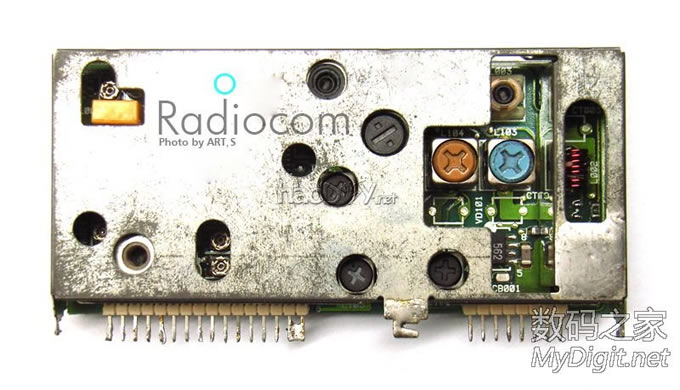

上图红色线圈是“高放输入调谐电感”，带骨架的是“高放输出变压器”。注意：对于高放的这组线圈是改制，不是剔除，后面的贴片变容二极管、电容等器件也不要拆除！原高放谐振回路都是按76-108MHz频率设计的，若接收34.3MHz信号，必须增加线圈电感量。手里没有测试仪器，只有反复试验，最终确定用直径3.5mm的10K型中周铁氧体磁芯旋入红色线圈内部增加电感量，高放级输出变压器则重绕线圈，初、次级圈数均增加为原来的三倍（本机改动前初、次级分别是1T/3T，改频后3T/9T），配合变容二极管可准确谐振于34.3MHz，再反复调整两个磁芯使高放增益最大且不自激为止。 至此一个接收频率为34.3MHz的车机高频头改造完成。

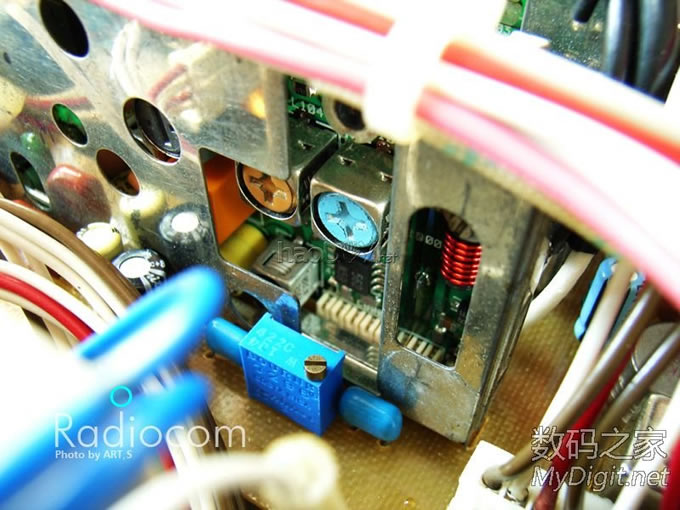

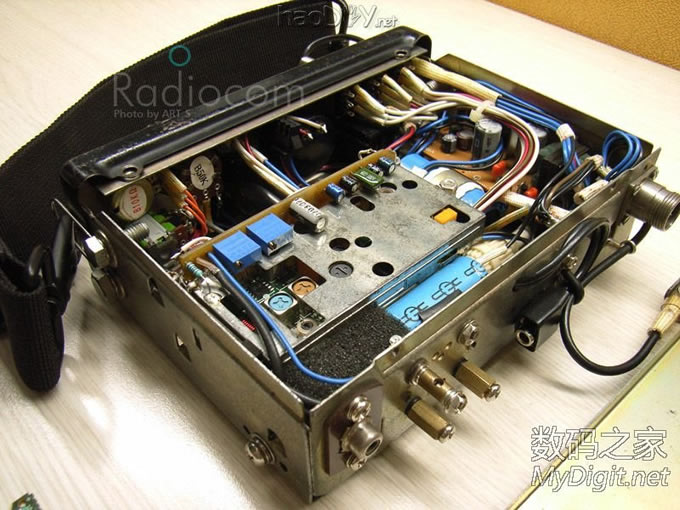

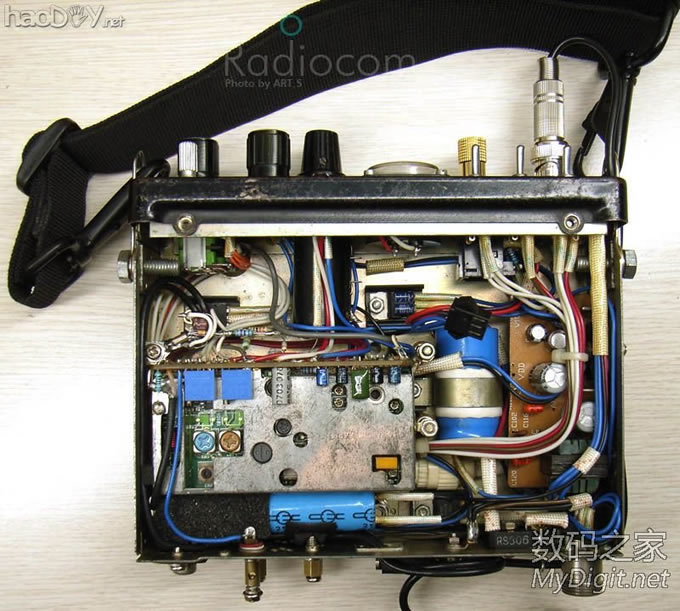

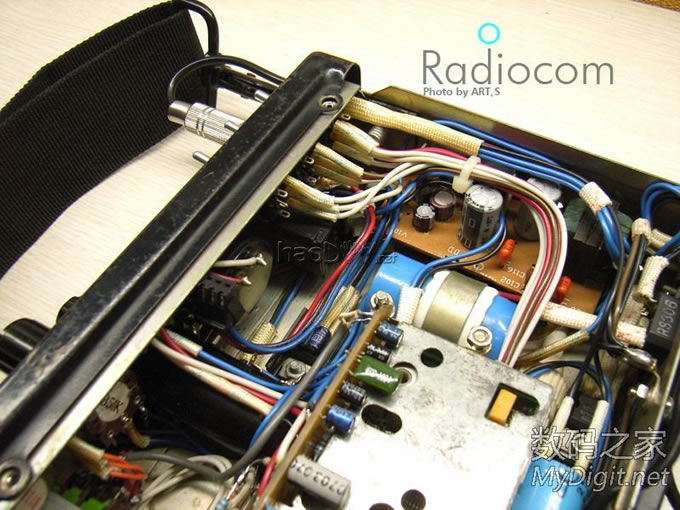

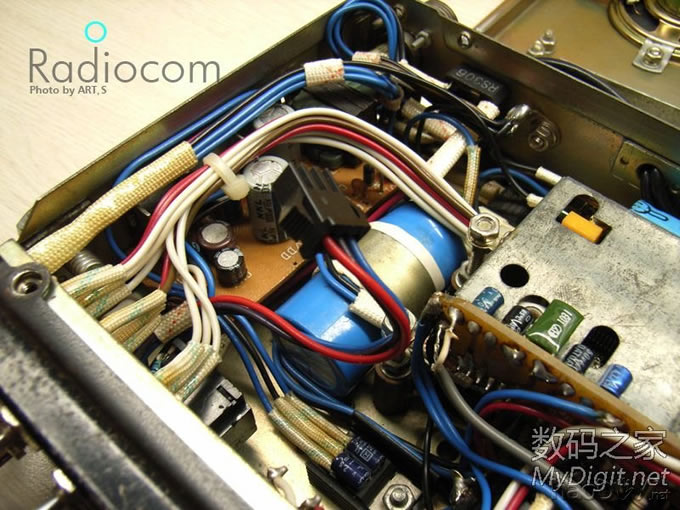

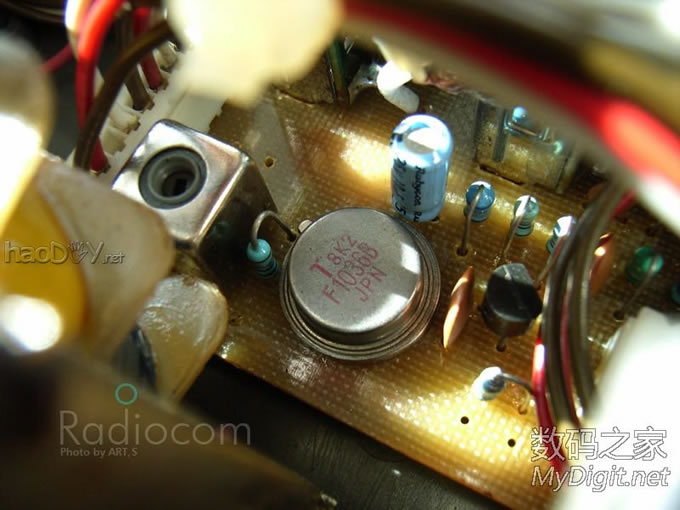

★ 整机装配与调试 ★ 装机调试是最快乐的，每到这时都按耐不住急切的心情...... 再急也要稳，细节决定成败。

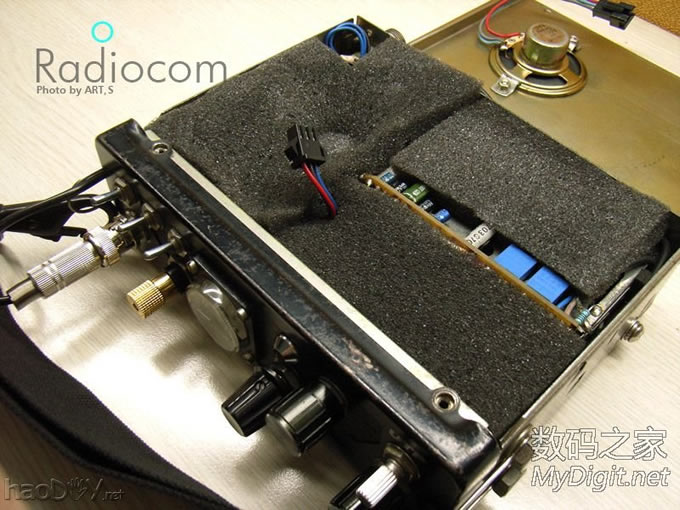

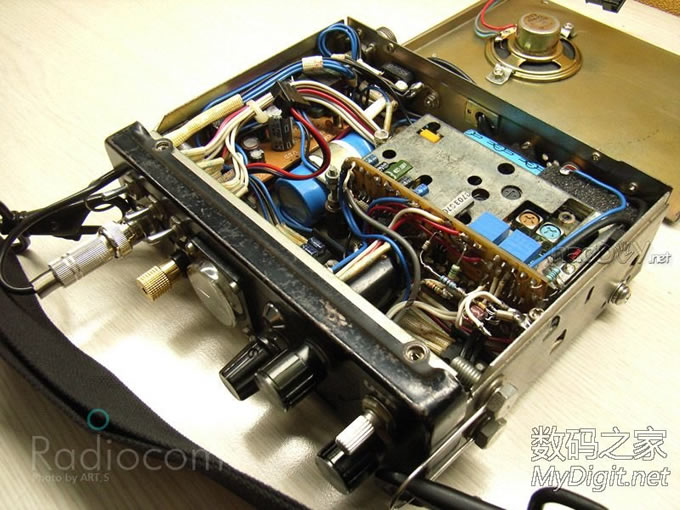

机内覆盖一层海绵，有助于消除机振，小喇叭的声音更好听了

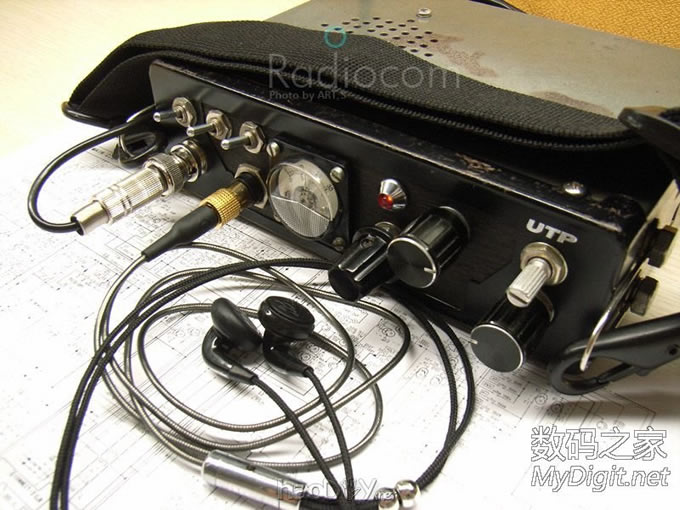

平时更喜欢用耳机收听，声音暖暖的，享受啊

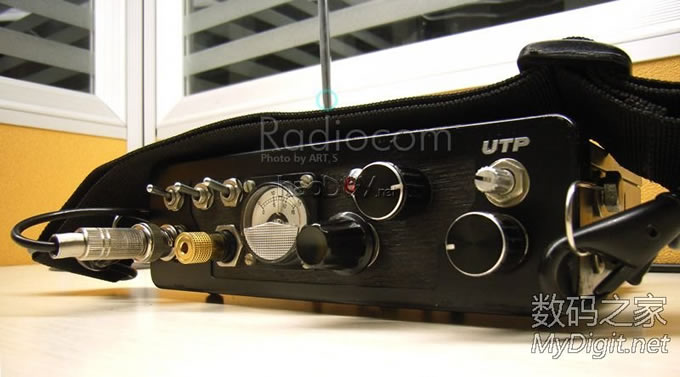

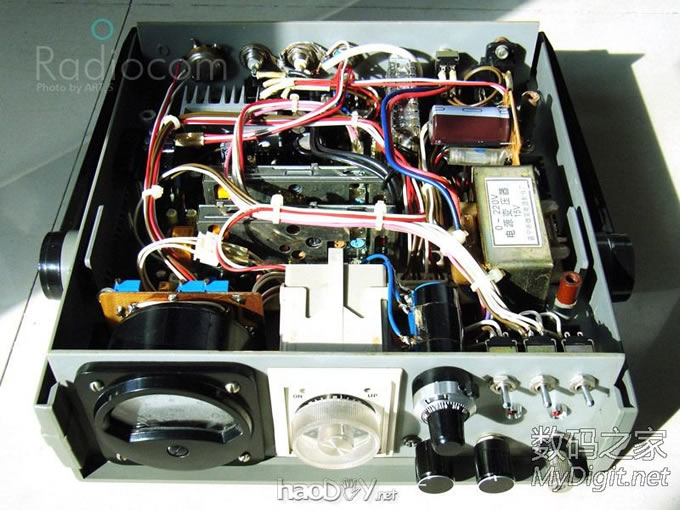

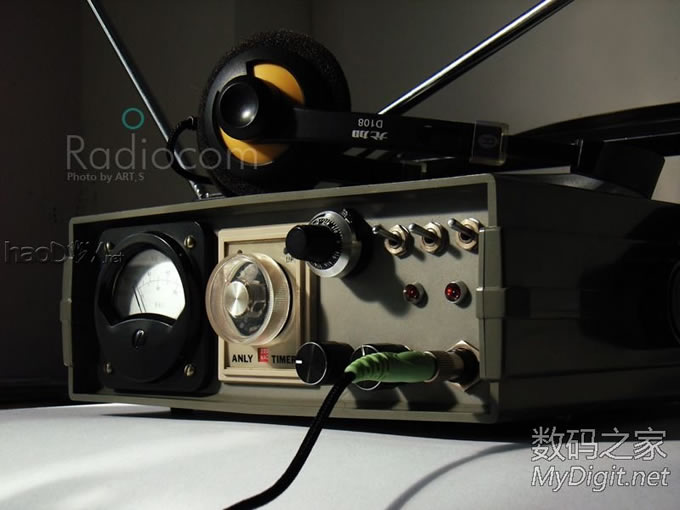

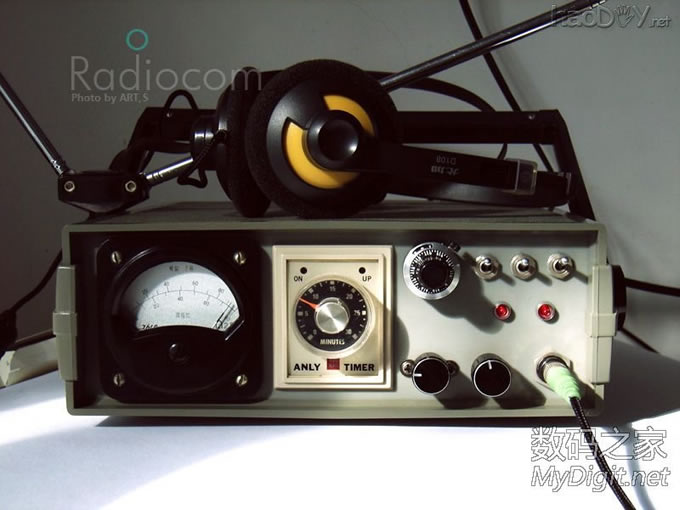

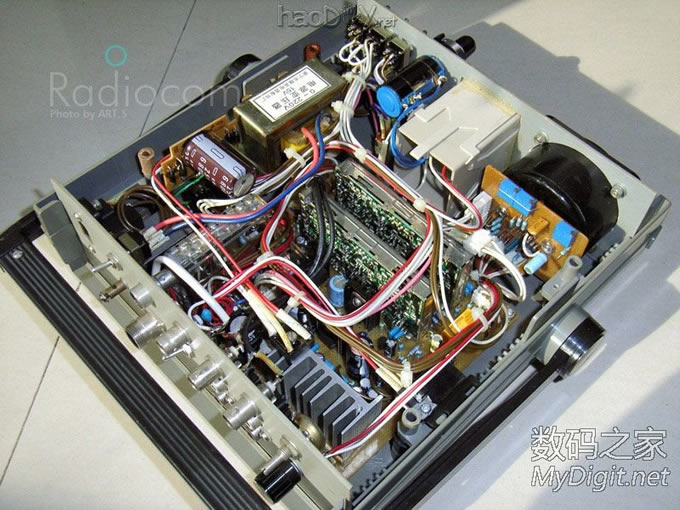

最后再来张靓照，咔嚓！不要太“酷”哦  ★ 循序渐进，更上一层楼 ★   台式机的体积大了许多，内部空间和面板也不局促了，换一块大大的场强表，读值更方便了，校准后还可做场强仪呢。    增加声表面滤波器，进一步抑制带外干扰，若能找到带宽在200KHz的34.3MHz滤波器更好。 (责任编辑：admin) |
