关于丰田的高频头接线

时间:2017-08-30 21:44来源:www.crystalradio.cn 作者:eggplant886 点击:
关于丰田的高频头接线 ,矿石收音机论坛
就这个:

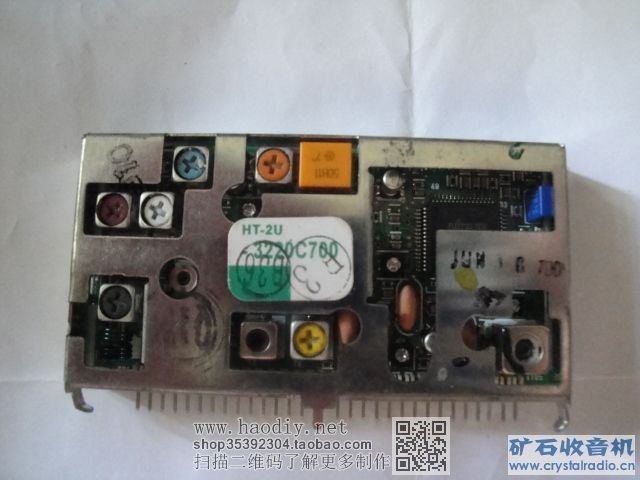

关于丰田的高频头接线

感觉灵敏度不是很高,也不清楚是不是因为不会用。
一共30脚,我目前只看出这些,麻烦大家一起完善下。
1. AM VT
2. AM ANT
3.GND
4.FM ANT
5.FM VCC
6. FM VT
7.GND
8.
9. FM OSC
10.
11.
12.
13.
14.
15.
16.
17. FM/AM VCC
18.
19. L/R OUT
20. L/R OUT
21.
22.
23.
24. FM/AM VCC
25.
26.
27.
28.
29.


补充内容 (2017-7-31 09:29):
FM OSC判断错了,应该是第8脚,9脚位AM VCC,5、9脚分别通电就是FM AM切换,AM OSC是11脚。

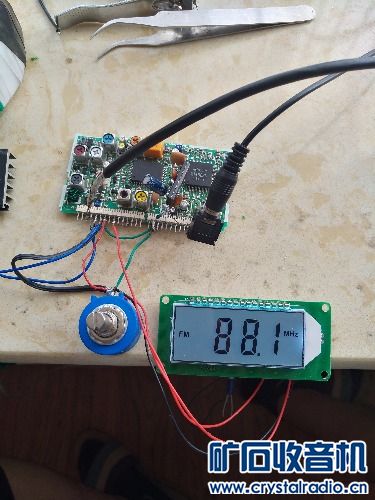

试着用la1260搭棚取代8146820作为中放,感觉灵敏度有不少提升。这个高频头FM波段噪音不打。类似于KCC604,我估计是因为那个8146920内部是TA8116F加个其他什么芯片,因为FM F.E.部分线路极其类似KCC604。





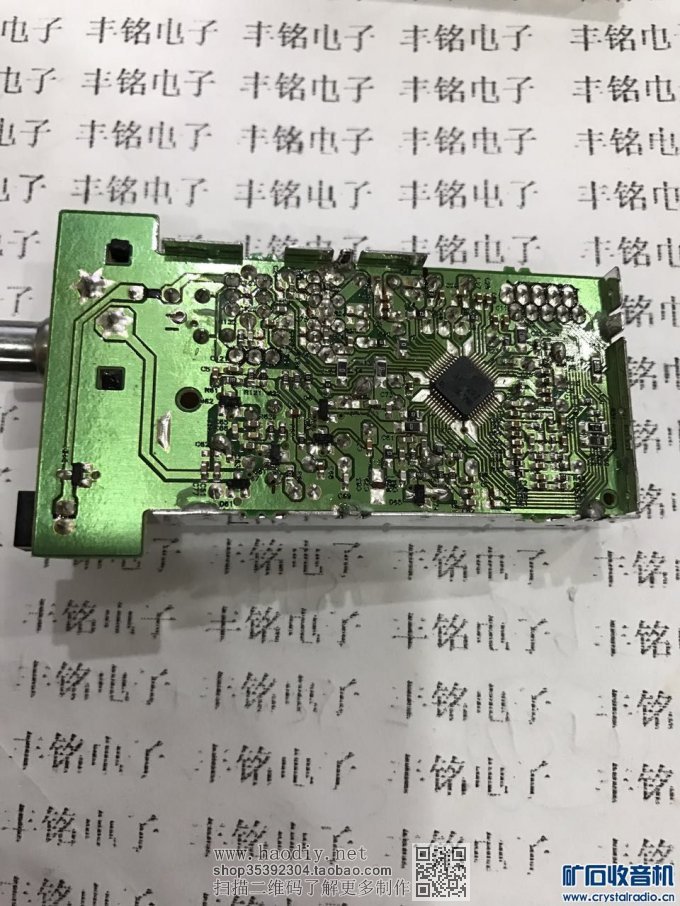

关于丰田的高频头接线

这个高频头FM部分电路太像KCC604用的那个TA8116F(KIA6016F),特点在于混频输入地方有对地电阻,改变混频级静态工作点,切场效应管第二栅极控制电路用了一个三极管

(手机上操作导致重复回复,修改回复时图片怎么删不掉???)

麻烦哪个版主帮忙删一下





关于丰田的高频头接线





关于丰田的高频头接线
