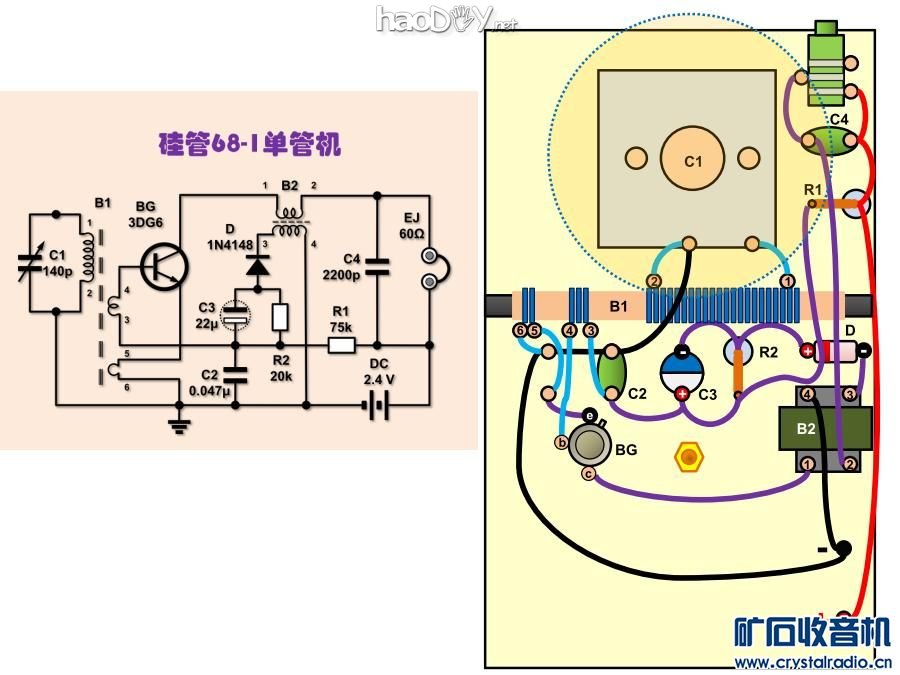

一 设计理念 单晶体管收音机由于具有装置容易、耗电极低和不错的音质等优点，可玩性好，至今仍是很多无线电爱好者热衷DIY的对象。本人装过几台经典的636电路单管机（硅、锗管），也装过锗管的68-1电路单管机，效果都不错。翻阅坛里各位前辈的帖子，发现还没有用NPN硅管制作68-1机的帖子（可能是我孤陋寡闻了）。硅管电路在如今的条件下更具有普及性，因此尝试着用经典老NPN硅管3DG6制作了一台68-1电路单管机。该机的电路实验与改进在“晶体管与集成”板块已发过帖子，得到很多老师的指点，非常感谢！ 电路与元件排布图  由于换了不同类型的晶体管，原电路需要做些改变： （1）原电路使用2AP9作为检波管，而三极管b极偏置电压受2AP9影响。换为3DG6后会出现偏置电压过低的问题。为了提高b极电压，将检波管换成硅开关管1N4148。 （2）硅晶体管Iceo小，可以不用下偏置电阻，因此出于简化电路的目的，把原电路下偏置电阻去掉。 （3）与原电路相比，检波管、电源和电解电容的接法都要对调。 电路元件排布考虑采用竖式布局。在尽量考虑元件规整排列的同时，也注意把高频变压器B2尽量远离磁性天线。另外将可变电容和耳机插座布置到电路板顶端，是为了以后散步时放在口袋中收听方便。而且耳机插座是焊接在电路板上的，与可变电容拨盘同一个方向也便于今后装卸机芯。磁性天线装在机芯中上部是为了腾出空间给耳机插座。不设电源开关，因为不插入耳机时整机耗电极微，因此不听广播时把耳机拔出即可。机壳使用一些废弃纸壳粘制，为了获得好的手感，机壳竖边做成圆角。 二、元件准备与改造 三极管：3DG6黑色金属帽老三极管，β=70 二极管（D）：硅开关二极管1N4148 高频变压器（B）：节能灯内磁性扼流圈，拆去原线圈，用0.14mm漆包线重绕，先绕初级200T，再绕次级300T，用蜡烛油加热固定。 旁路电容：节能灯电子镇流器拆下的涤纶电容，C2（0.047μF），C4（2200pF） 电解电容（C3）：22uF (责任编辑：admin) |
