身处长三角地区，在这里拥有丰富的高品质FM调频节目，从小喜欢听收音的我，有一个梦想就是制作一台高品质的FM收音头，于是通过将近半年的构思及收集元件，参考大量资料并加以借鉴 本调谐器从设计之初就力争要高起点，除了电路板精心设计之外，FM的中放，鉴频，立体声解码用的全部是最好的集成电路，比如LA3450 PLL立体声解码电路，信噪比101dB，分离度60dB，失真度MONO 0.005%，STEREO 0.015%，不是一般滴强，其余电容全部采用进口高品质电容。 电源部分，220V市电先通过一个TDK滤波器，争取在源头就把市电的干扰减少到最小，15W的小R牛3组16V输出，用在这里正好合适，主电源采用2组16V经两个肖特基二极管组成全波整流，然后一路经LM317稳压到12V供主板使用，一路经12V稳压二极管，再经过TL431高精密稳压后供给高频头作调谐电压；另外一组16V整流后经LM7812供给面板及频率显示用。 高频头采用成品的米兹米4连高频头，全分立元件，高放采用双栅极场效应管，且第二栅极受控于AGC，这对防止本地电台信号过强而导致阻塞起到积极作用，AGC起控取之LA1235的场强输出，通过控制9014基级电流来控制高频头AGC电压，实际起控得相当好。 中放部分参考先锋F-91的电路，采用TA7060组5级放大，对于一台的FM调谐器来说中放电路的好坏直接决定了整机的性能，因为整机所必须的选择性大部分由中放电路来保证，高频头直接输出的中频信号强度不够，不能为后级限幅器提供足够幅度的信号，这里选用TA7060作为整机的预中放，每个ta7060在12V电压的增益是30dB，5级就是150dB，再加上输入段的一级2SK241-GR缓冲也能提供大约27dB的增益，结合陶瓷滤波器和中周的衰减，三级宽带大约能提供60dB的增益（3dB 280KHz)，五级窄带带大约能提供65dB的增益（3dB 150KHz)，这样并分两路，用G6Y高频继电器来切换，兼顾HI-FI性和选择性。 陶瓷滤波器选用优质的村田滤波器，宽带用SFE10.7MA，窄带选用SFE10.7MJ，同时适当选用带GDT超低群延时的SFE10.7MX-2，简单来说使用带GDT的滤波器，可以提高选择性和立体声分离度，对高保真系统有极大的好处，但会带来较大滴衰减。 输出部分采用BBE电路+OP缓冲，BBE可修正和恢复音频系统由于各种原因而导致的信号损失和相位偏差，从而使声音真实地重现，使聆听者感觉高低音丰富，定位感、清晰度、明亮度接近理想的现场效果，众所周之FM输出的音频上限是15000Hz，而BBE正好可以将FM的音频谐波提升到接近20000Hz，加上对高低音的相位调整，使得听感明显变好，可以说是绝配。
电源板、LED频率显示板、控制板设计图
5级TA7060中放电路
LA1235电路图
LA3450电路图
XR1075电路图
OK输出

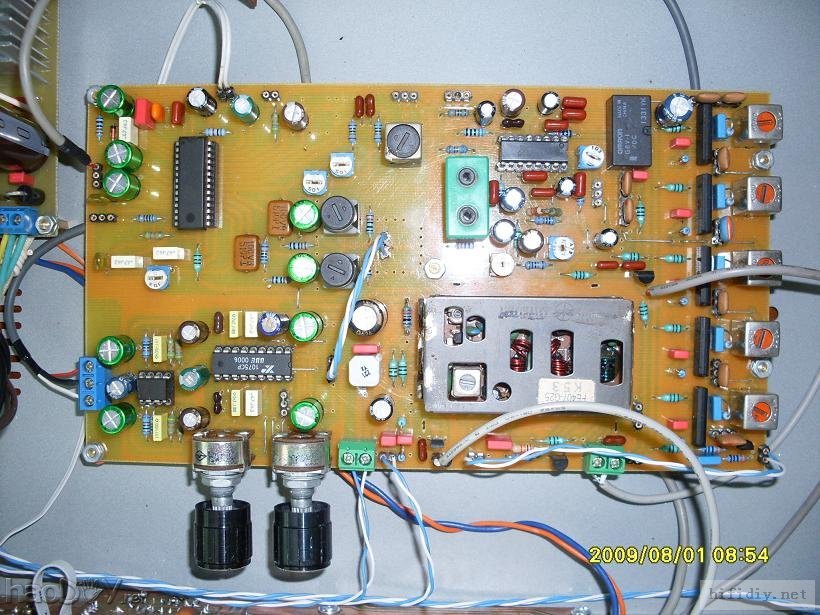

制作好的主板PCB

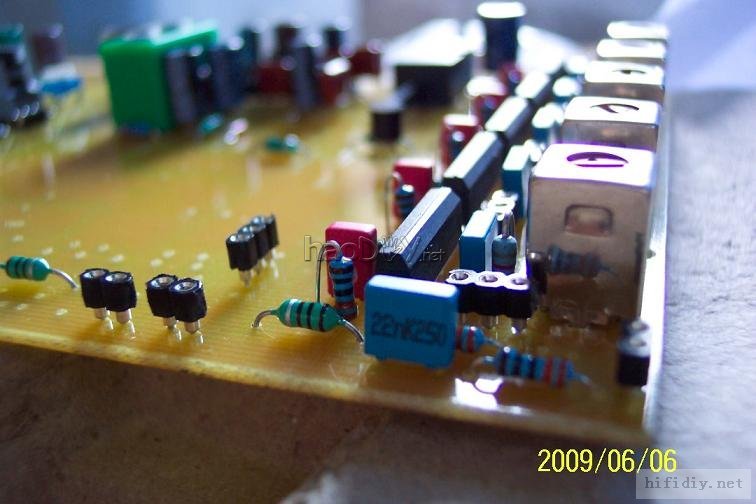

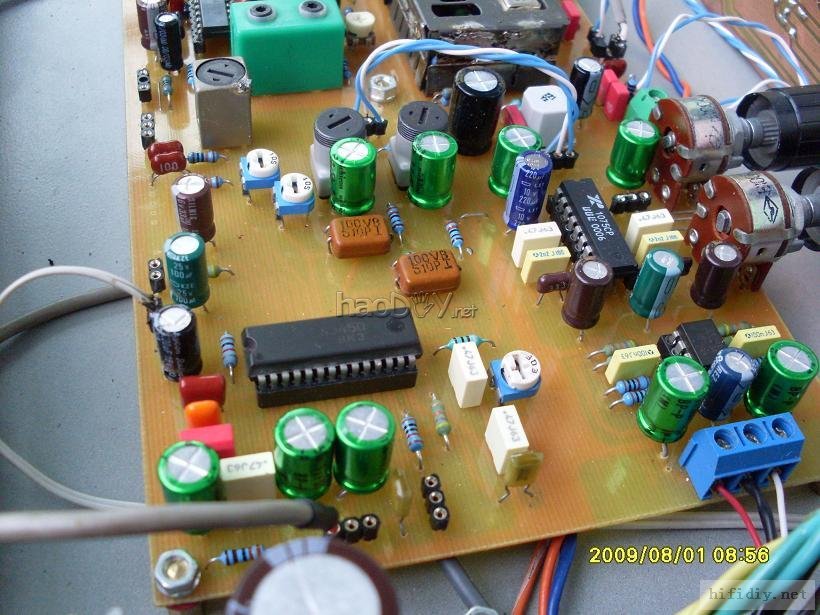

主板PCB多角度图
主板PCB多角度图

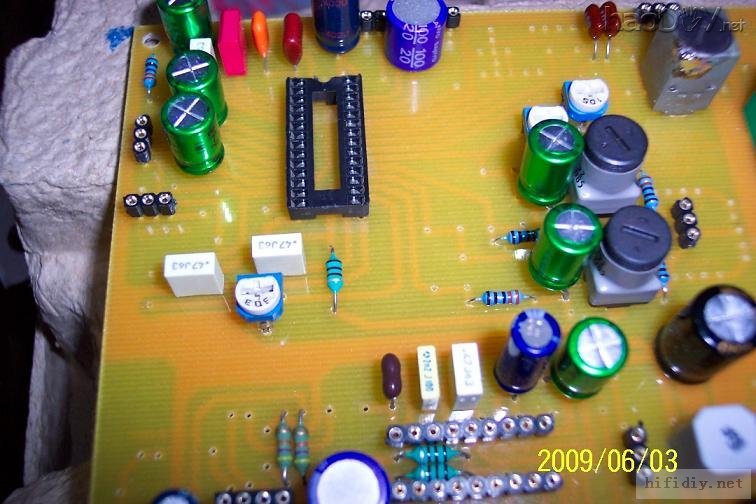

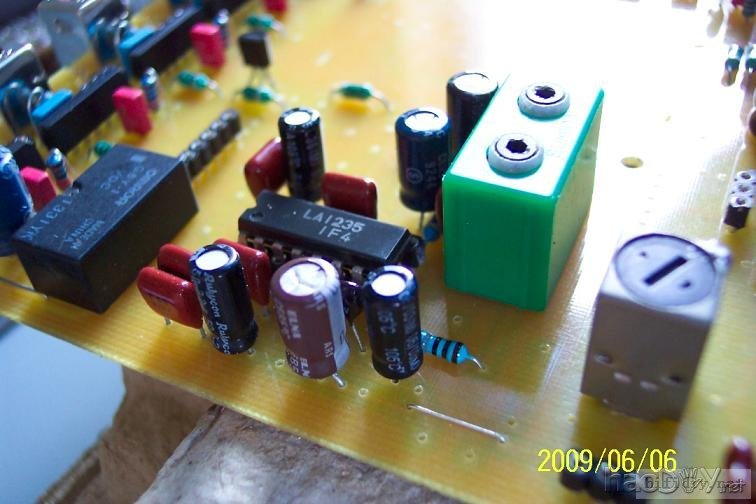

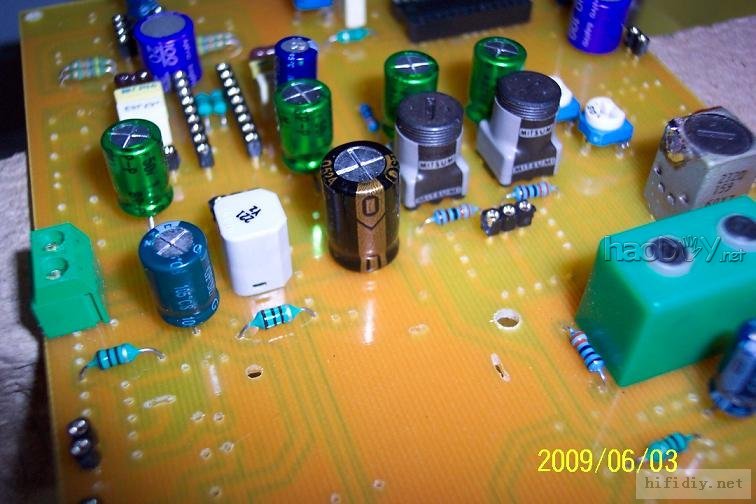

第一阶段多角度图
第一阶段多角度图
第一阶段多角度图
第一阶段多角度图
第一阶段多角度图
第一阶段多角度图

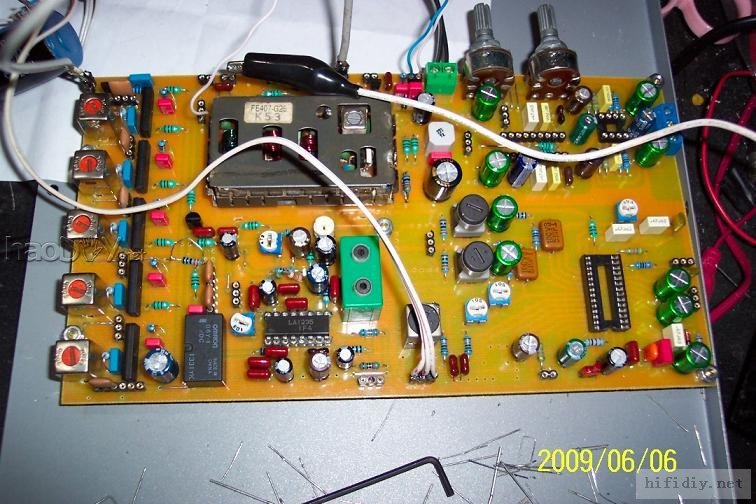

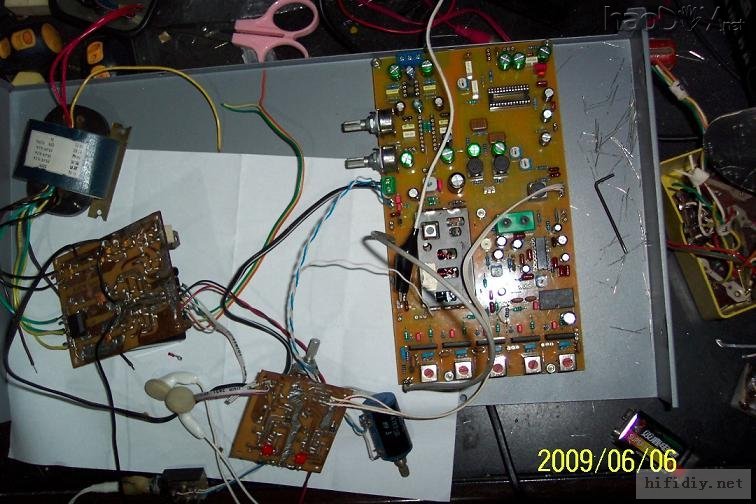

初步试机基本成功
试机图

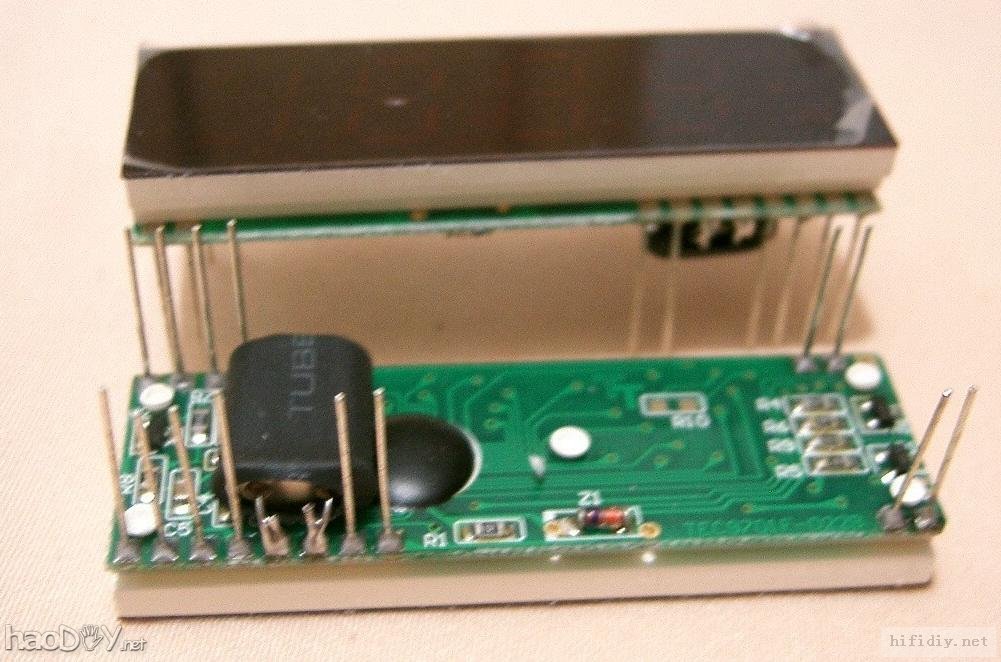

FM专用频率显示模块

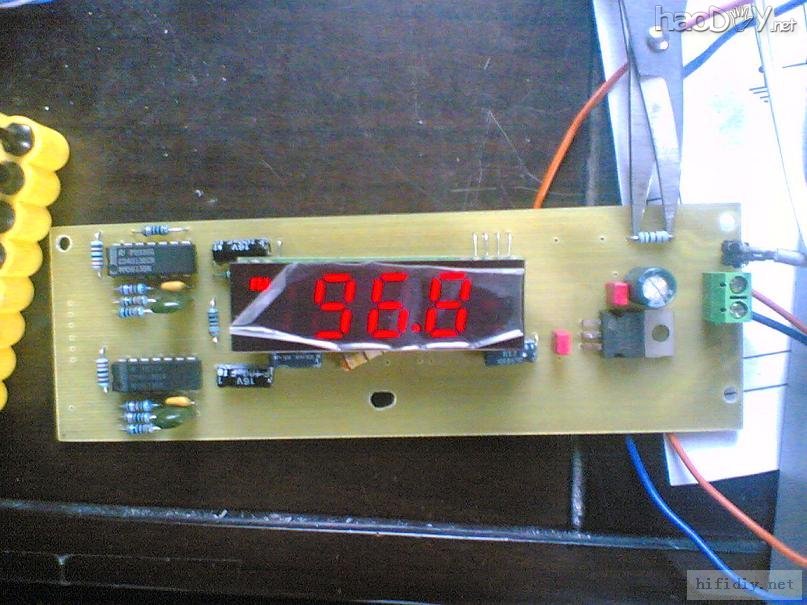

制作好的FM频率显示
面板

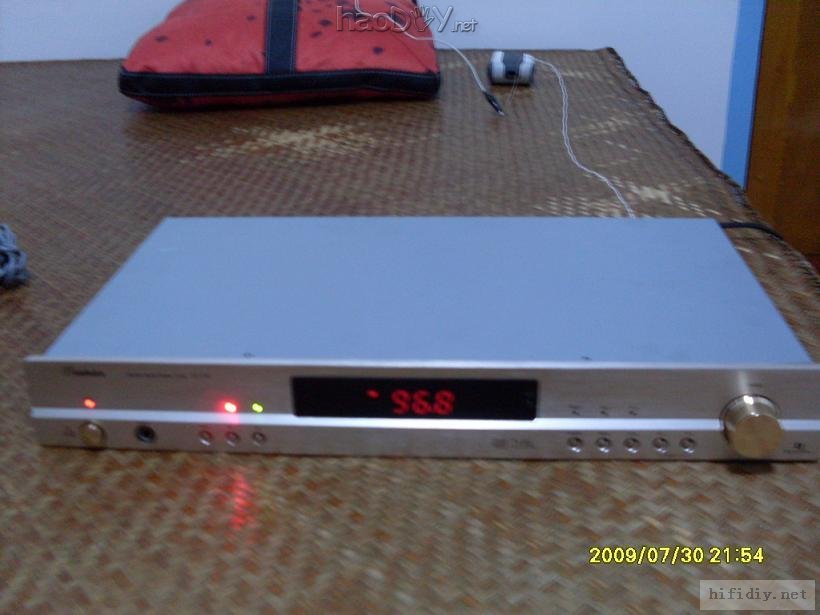

通电试机图

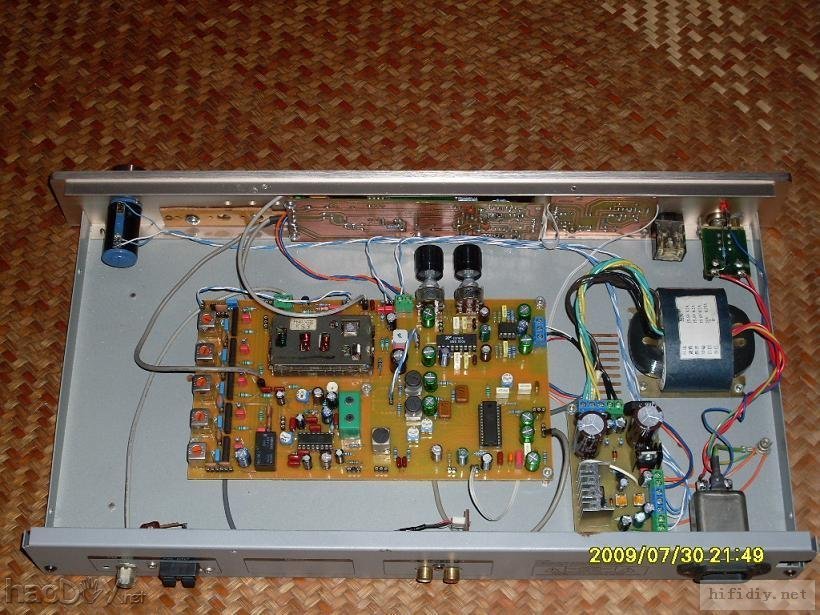

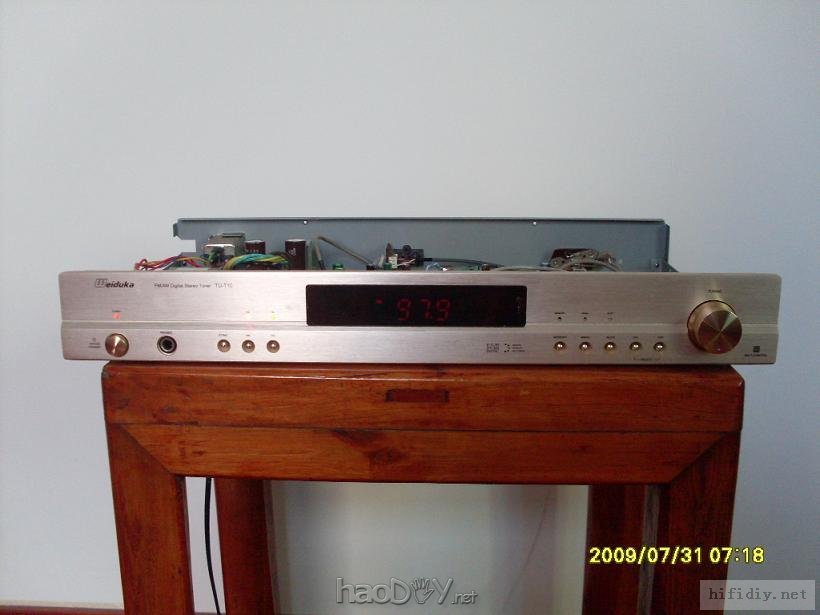

整机多角度欣赏
整机多角度欣赏

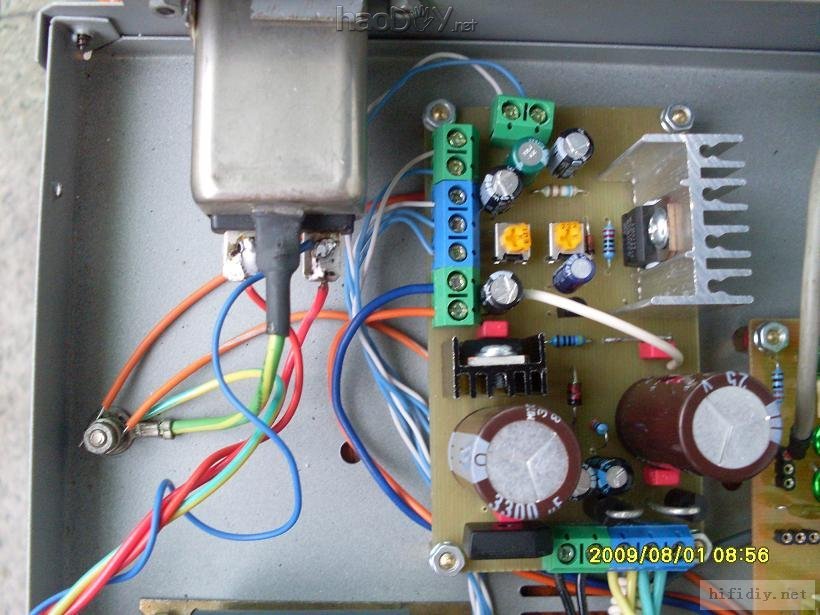

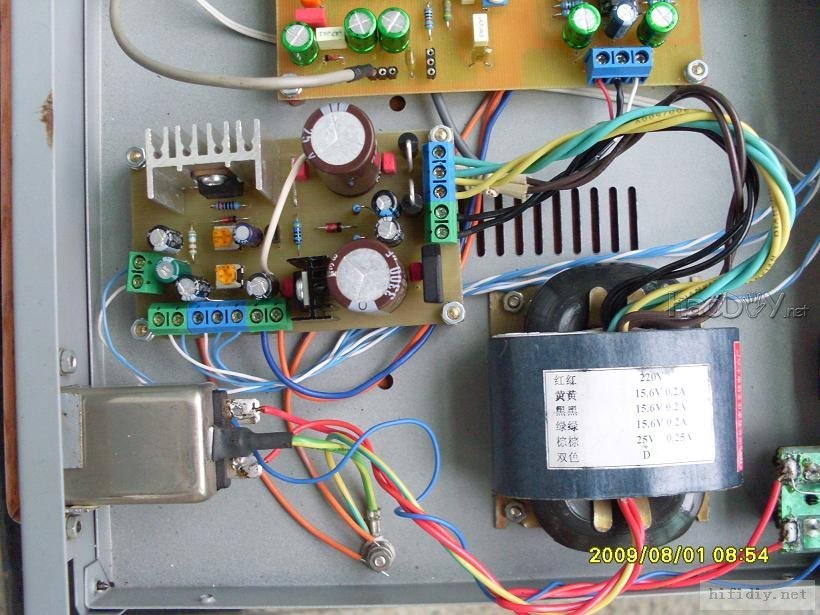

整机多角度欣赏——电源部分

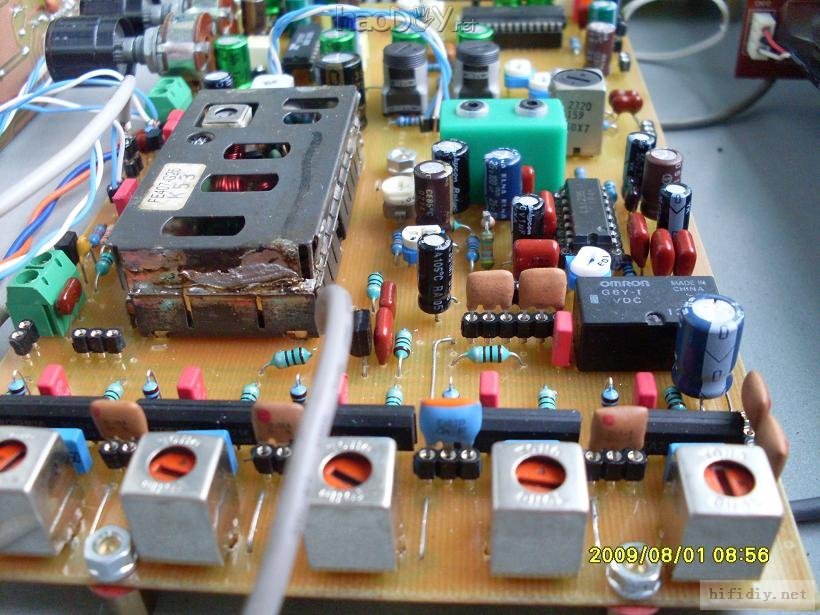

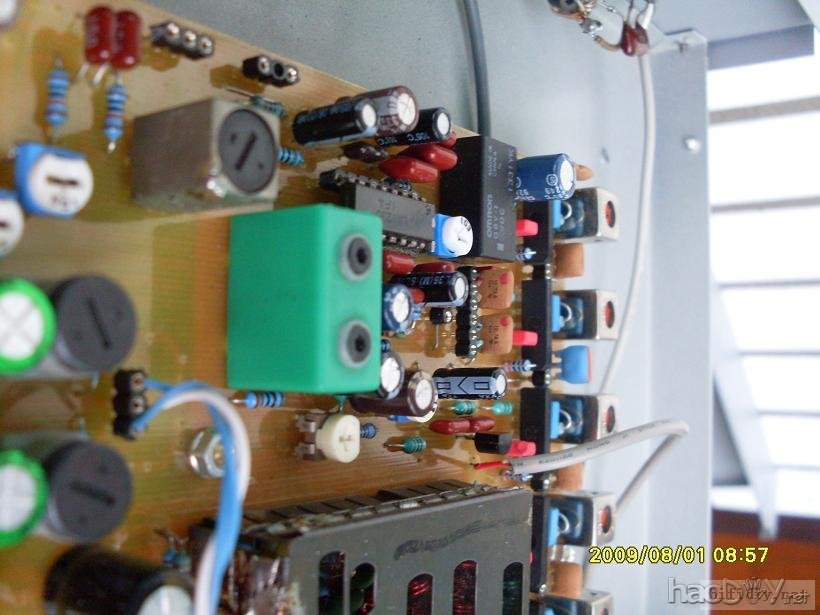

整机多角度欣赏——5级中放

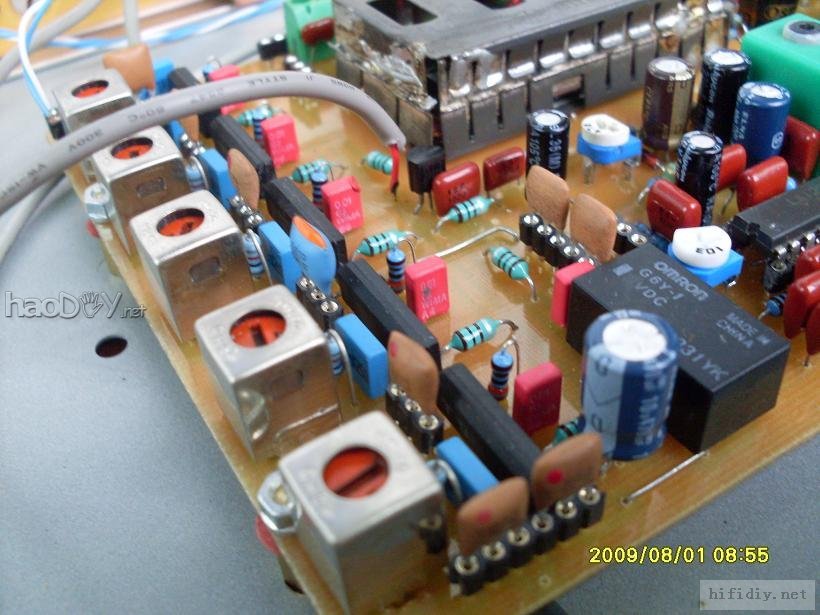

整机多角度欣赏——5级中放

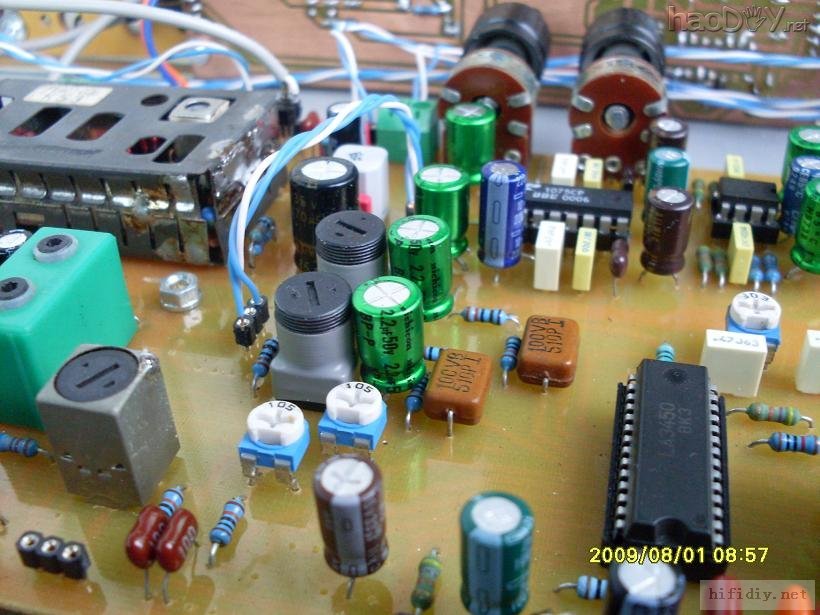

整机多角度欣赏——LA3450
整机多角度欣赏——电源部分

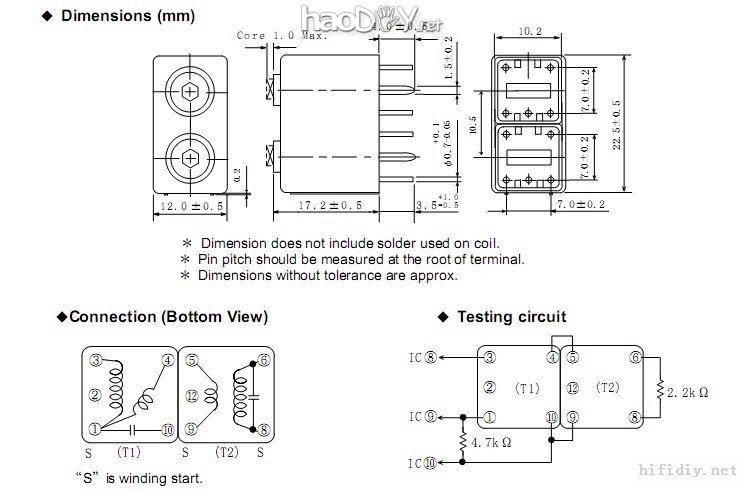

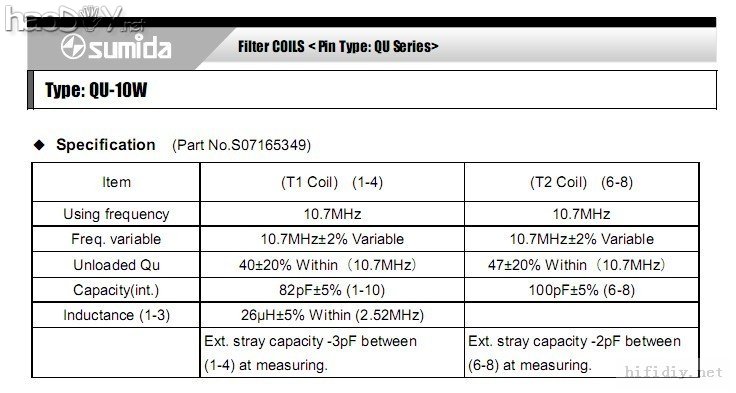

整机多角度欣赏——鉴频器
整机多角度欣赏——LPF部分

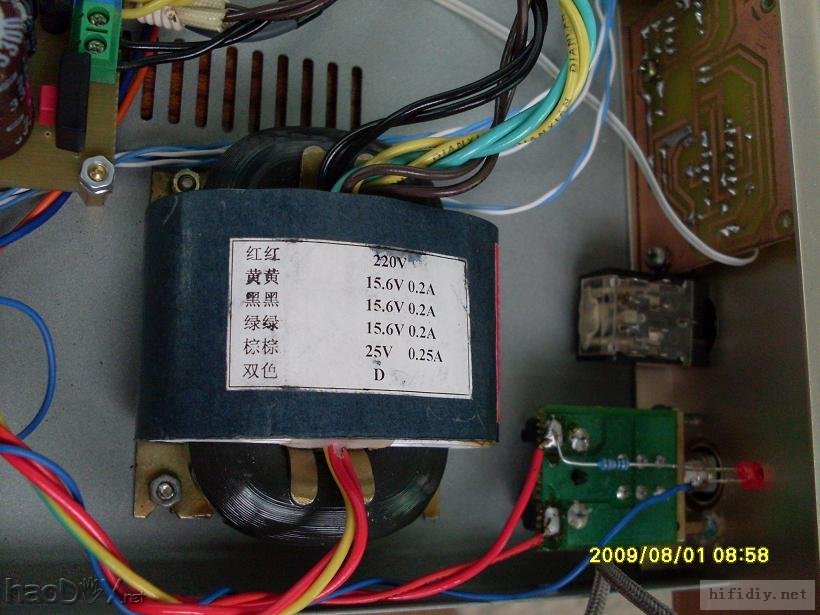

整机多角度欣赏——R牛

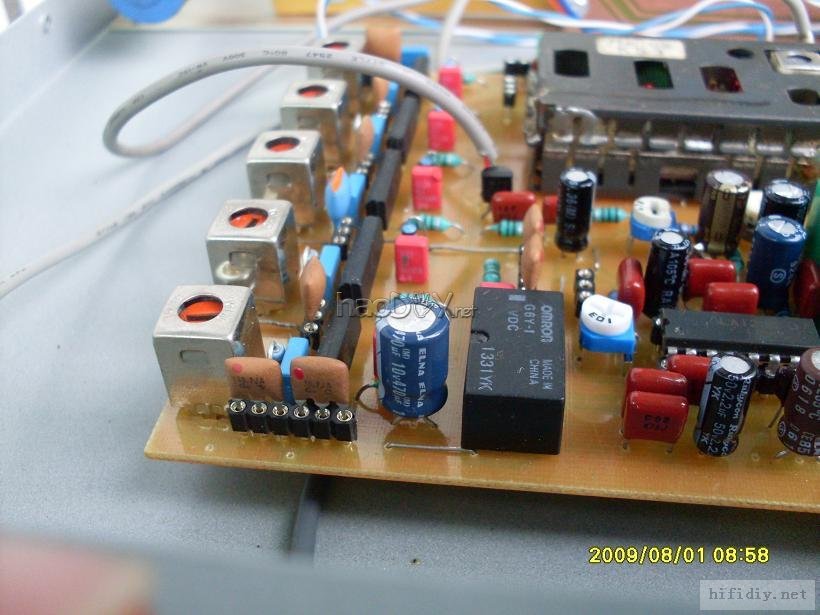

整机多角度欣赏——中放切换

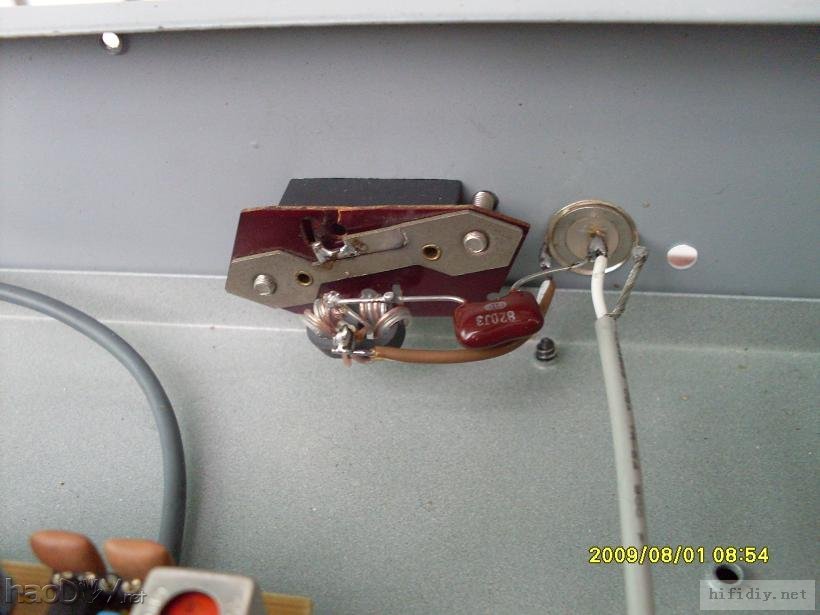

整机多角度欣赏——天线输入300/75欧姆

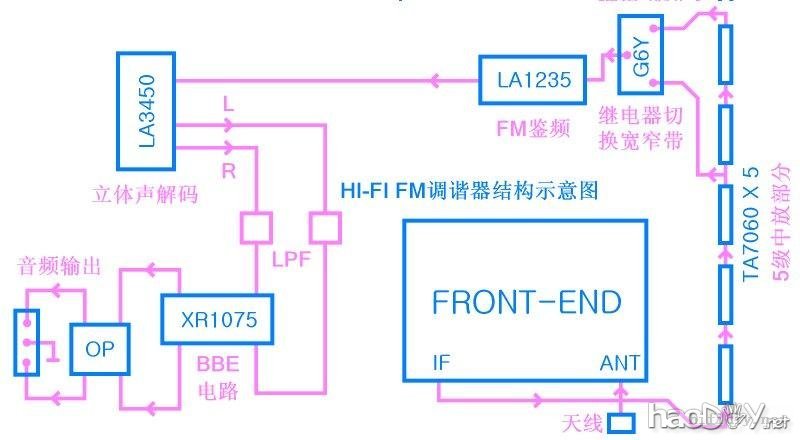

主板信号流程图

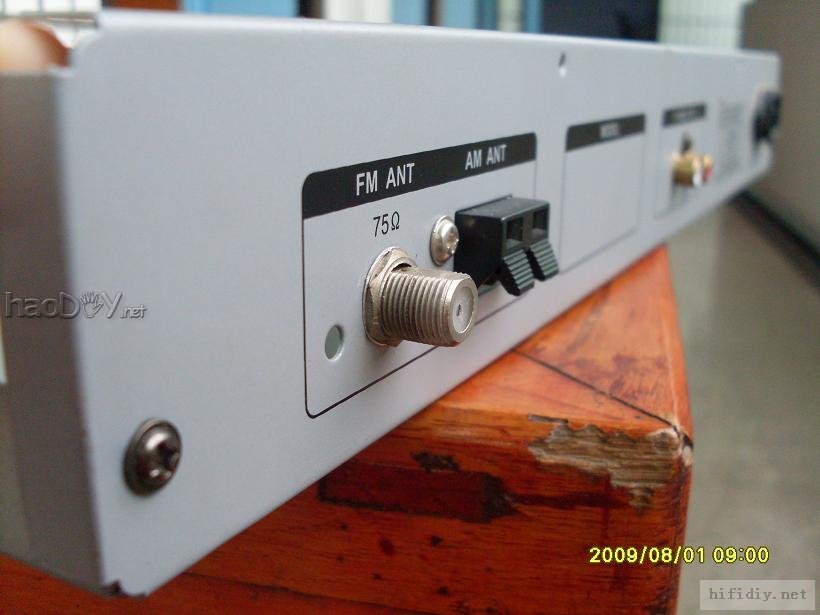

天线接口

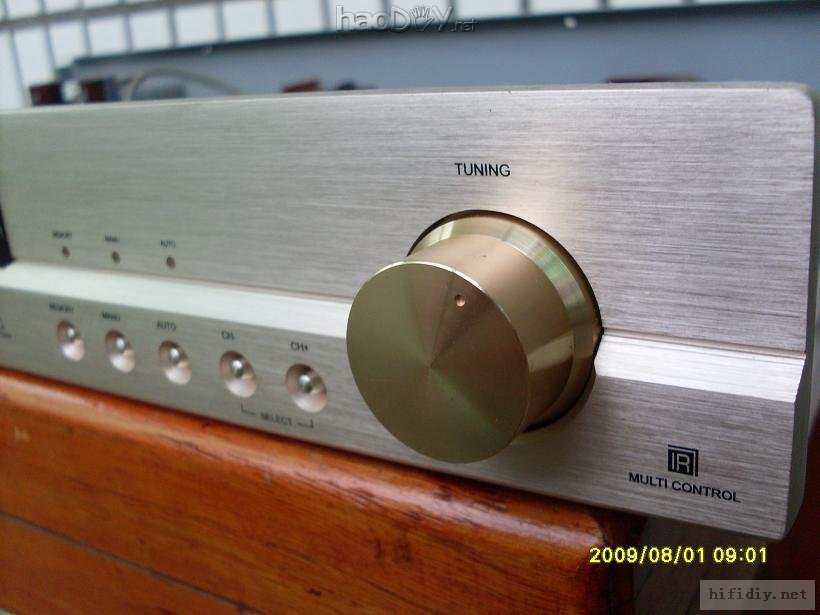

调谐旋钮

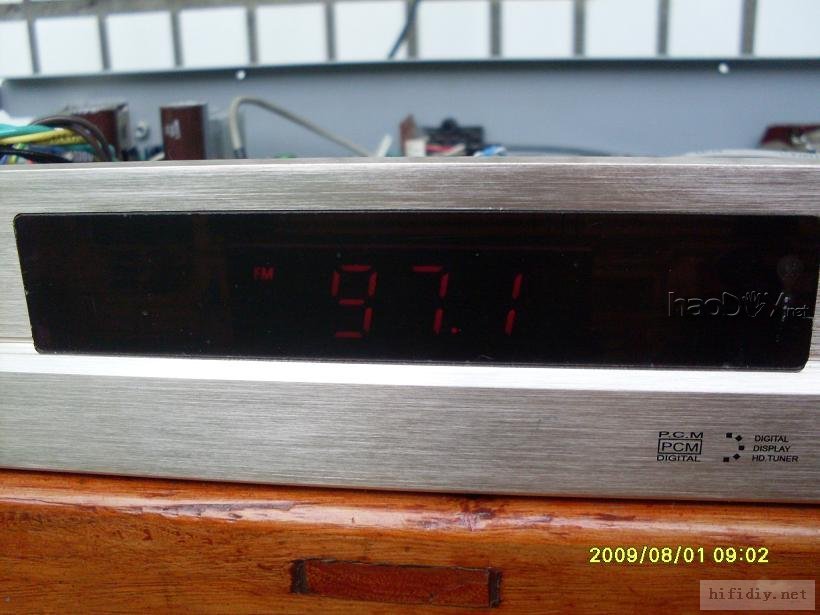

LED频率显示屏

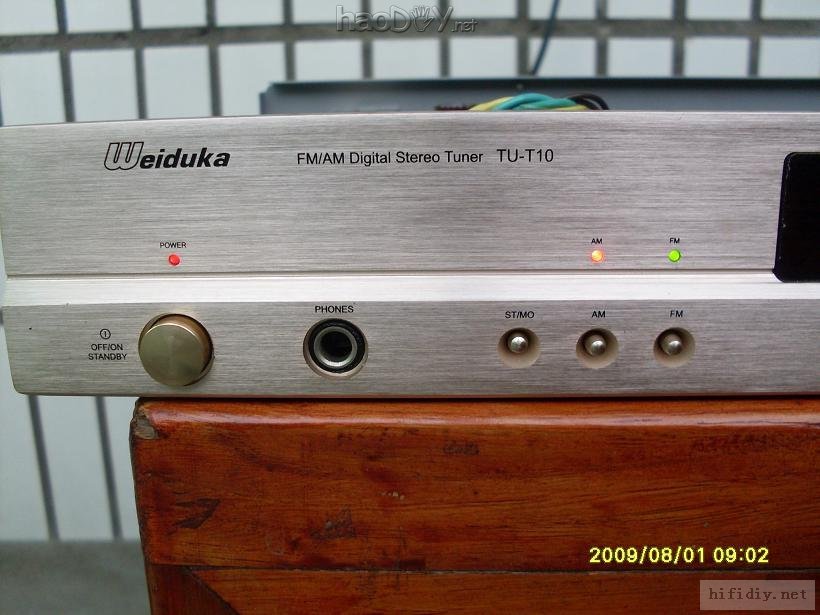

立体声、远近程切换和指示

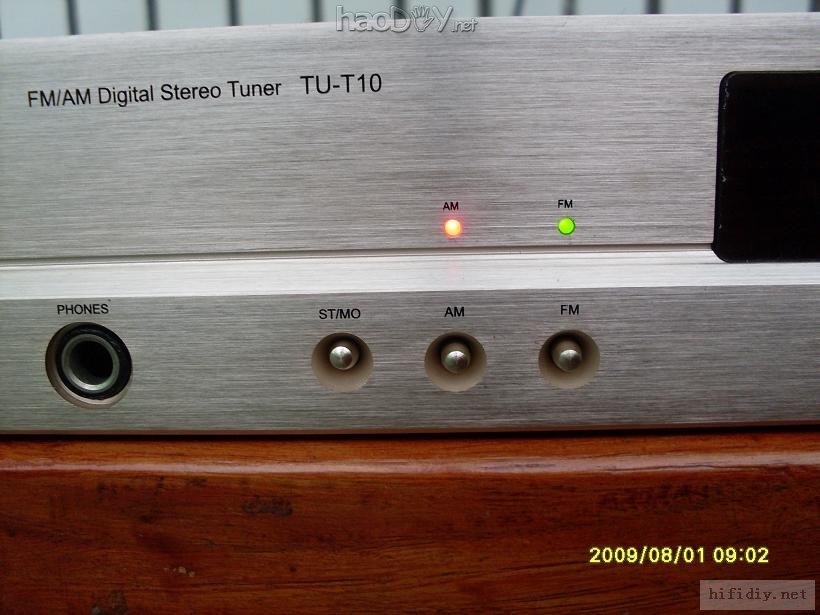

电源开关指示

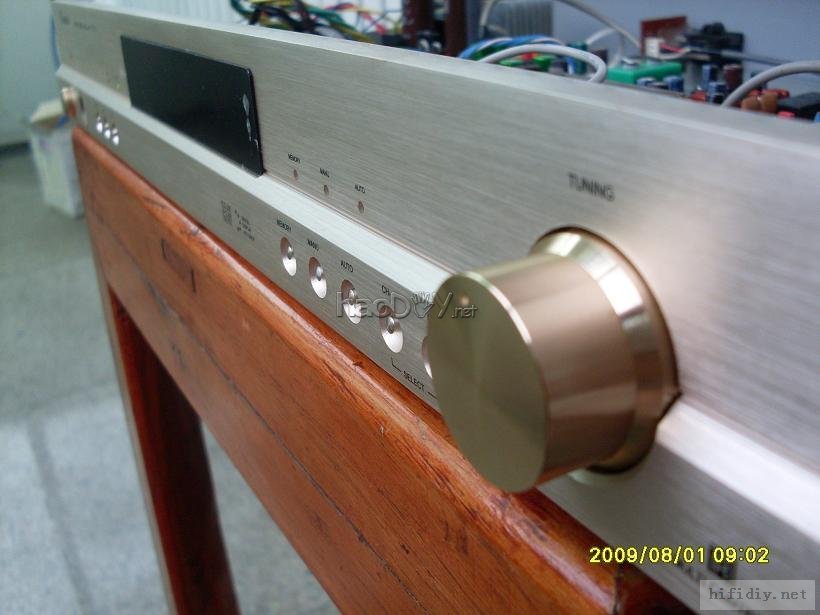

面板多角度图

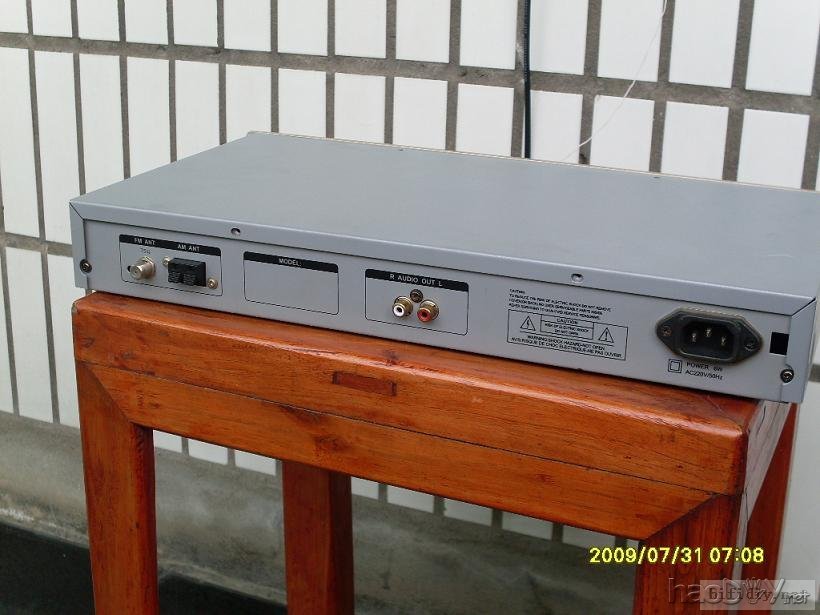

屁屁图

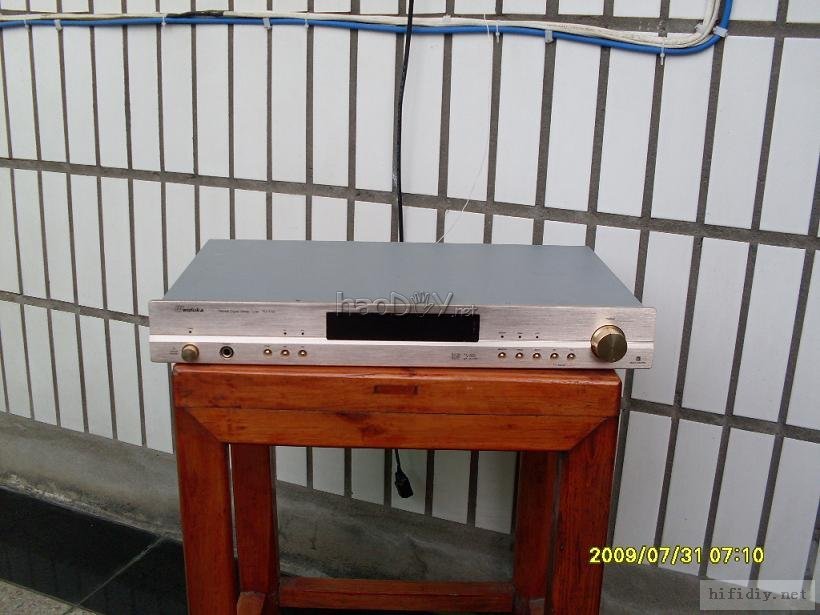

标准靓照
|
