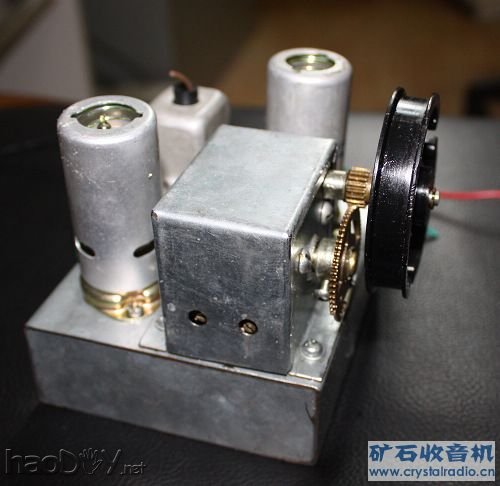

高频头

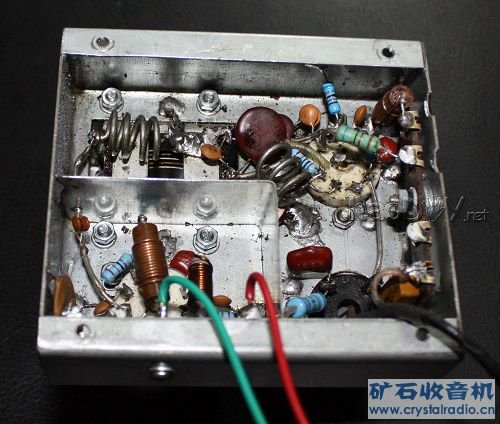

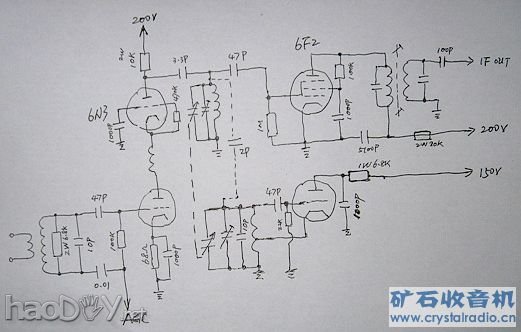

此部分也做成一独立单元，为得到较好效果先后试做了3种电路（6J2+6N3/6N3+6N3/6N3+6F2），最后选用的电路是6N3高放，6F2三级管部分振荡，6F2五级管部分混频（参考HEATHKIT FM-3A），从试验情况来看，各种电路的接收效果差别不大，成功的关键在于零件布局及调试，简单地说就是各接地点就近焊在铁底板上，各引线尽可能做到最短，就此电路而言，特别要注意振荡线圈到双连及振荡线圈抽头到振荡管栅极的连接线越短越好，这是在布局时就要考虑好的。高频部分调试确实比较麻烦，若屡调不好的话拆了重装也是一个不错办法（我做了三遍，汗啊）
