个人习作---电子管收音机制作

时间:2013-05-07 16:46来源:www.crystalradio.cn 作者:tym-mouse 点击:
接触电子管有些年头了,主要是弄些功放、前级玩玩,胆收音机方面知识可以说是一片空白。来到矿坛后渐渐对收音机产生了兴趣,尤其是胆Fm收音机,看了高手们频频出炉的胆FM作品,真是手痒难耐啊。。。

机壳
方案一:自己做---当然是最理想的,可缺少专业的工具及一定的技术是难以实现的.
方案二:找老收音机机壳改造---这是目前比较适合DIY爱好者的一种办法.
     根据市场情况及实际需求,我选了春蕾3T9机壳作改造的基础,经脱漆-上色-底漆-面漆等处理后基本达到了设计要求,为获得较好的立体声效果,还在左右二侧各加了一只老纸盆高音喇叭…
接下来化了N久时间设计面板并制作好了机芯的底台,谁知在将面板设计图变成实物的过程中碰到了一些难以解决的问题,无奈只能放弃(图片是现在拍的,因在仓库放了较长时间机壳表面已积了一层灰,看上去有点陈旧)……


一段时间的停工思考后,海燕D322-1机壳到手了,又一番辛勤劳动, 第2只机壳完成了(本人油漆水平太差,暂时将就了)

3T9机箱1 .jpg (29.22 KB, 下载次数: 70)



3T9机箱1 .jpg



3T9机箱2 .jpg (43.23 KB, 下载次数: 55)



3T9机箱2 .jpg



脱漆 .jpg (35.16 KB, 下载次数: 53)



脱漆  .jpg

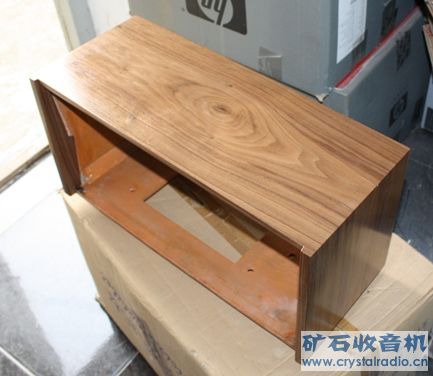

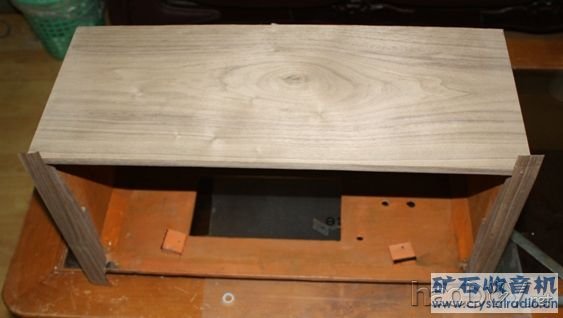

贴木皮.JPG #p#分页标题#e#(23.68 KB, 下载次数: 59)






底漆 .JPG (25.94 KB, 下载次数: 55)



底漆 .JPG

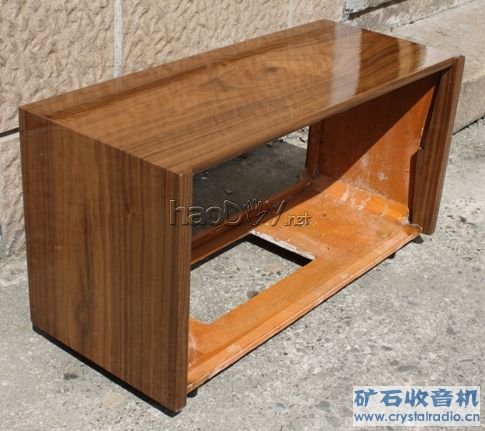

面漆 .JPG (42.24 KB, 下载次数: 60)



面漆 .JPG



底盘

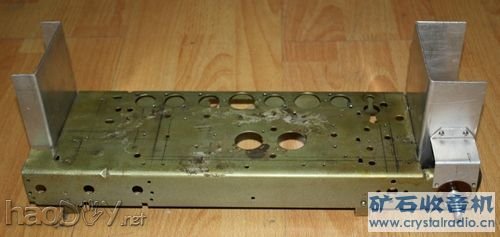

因此次要做的是双声道机器,D322-1底盘显然太小了,经一翻改造后对付使用应该问题不大,但横看竖看就是觉得不顺眼,还是推到重来吧。

D322-1底台 .jpg (21.32 KB, 下载次数: 60)



D322-1底台  .jpg




电源、功放

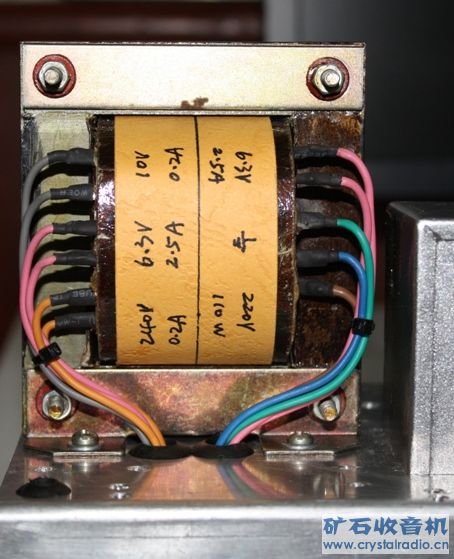

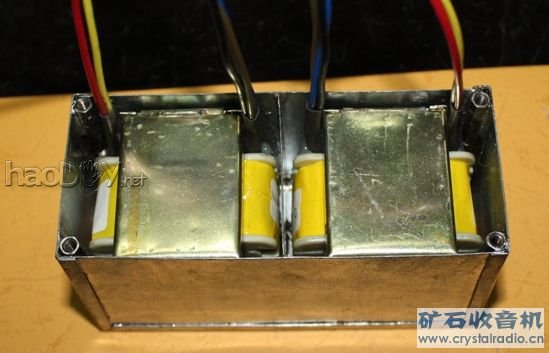

这部分比较简单,6N3*2前级6P1*2功放,应该是一装就成的,其中电源变压器及阻流圈自制,输出变压器是买的成品自己做罩用环氧电子胶灌封的。为减少占用底盘内空间,功放采用立体搭棚焊接,看上去有点凌乱。还有因实在找不到带开关的双连音量电位器,目前暂时舍弃了波段开关,在此处安装一老式带开关电位器作电源控制(设计是在电眼下方安装一电源开关,因暂无合适元件只能作罢)







输出1 .jpg (32.86 KB, 下载次数: 59)



#p#分页标题#e#输出1 .jpg



输出2 .jpg (30.08 KB, 下载次数: 53)



输出2 .jpg









低放 .jpg (54.29 KB, 下载次数: 57)



低放 .jpg




立体声解码器

受器件限制电子管解码器暂时无法完成,那就用TA7343搭个解码器模块,外壳用312中周改制,待电子管解码单元完成后置换也很方便

解码器 .jpg (24.33 KB, 下载次数: 69)



解码器 .jpg




中放单元

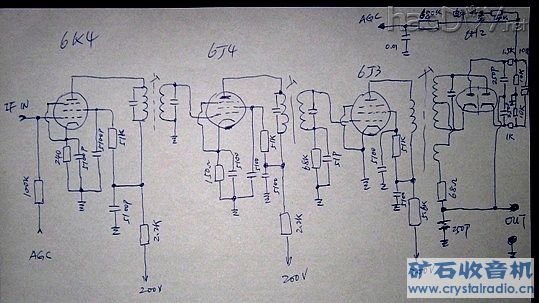

考虑到制作、调试及屏蔽等因素,中放做成一独立单元,电路比较普通,6K4、6J4、6J3、6H2三级中放带AGC,中周是洋垃圾的拆机件(略有改动),各接地点就近直接焊在铁底板上,业余条件下用信号发生器、频率计、示波器和万用表调试好既可(调试方法可参见坛里胆FM高手的文章)。




中放1.jpg#p#分页标题#e#









工作照片 057.jpg (42.44 KB, 下载次数: 66)



工作照片 057.jpg


高频头

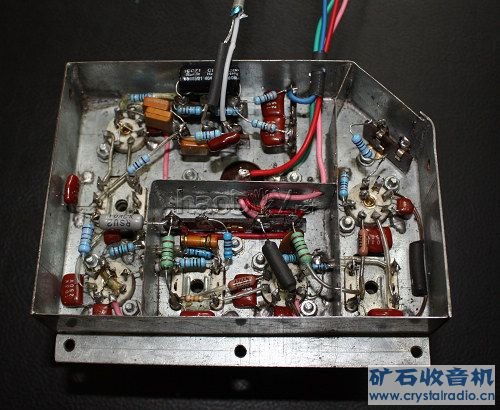

此部分也做成一独立单元,为得到较好效果先后试做了3种电路(6J2+6N3/6N3+6N3/6N3+6F2),最后选用的电路是6N3高放,6F2三级管部分振荡,6F2五级管部分混频(参考HEATHKIT FM-3A),从试验情况来看,各种电路的接收效果差别不大,成功的关键在于零件布局及调试,简单地说就是各接地点就近焊在铁底板上,各引线尽可能做到最短,就此电路而言,特别要注意振荡线圈到双连及振荡线圈抽头到振荡管栅极的连接线越短越好,这是在布局时就要考虑好的。高频部分调试确实比较麻烦,若屡调不好的话拆了重装也是一个不错办法(我做了三遍,汗啊)













工作照片 056.jpg (31.5 KB, 下载次数: 65)



工作照片 056.jpg#p#分页标题#e#




其他

除以上几部分外,拉线机构的设计制作、频率刻度板的设计制作等也是蛮烦的,总的来说业余条件下要做个像样的胆FM收音机还真的不容易,木工、油漆、板金、器材、零件、时间、精力。。。其中的酸甜苦辣不是三言二语就能描述的。














最后上几张整机图片,欢迎各位同好指导。

经与晶体管机对比,本机除灵敏度略逊(接收2个弱台声音稍轻)外无其他明显不足, DIY到此暂告段落,待以后有多点空闲时间再仔细调试一番
