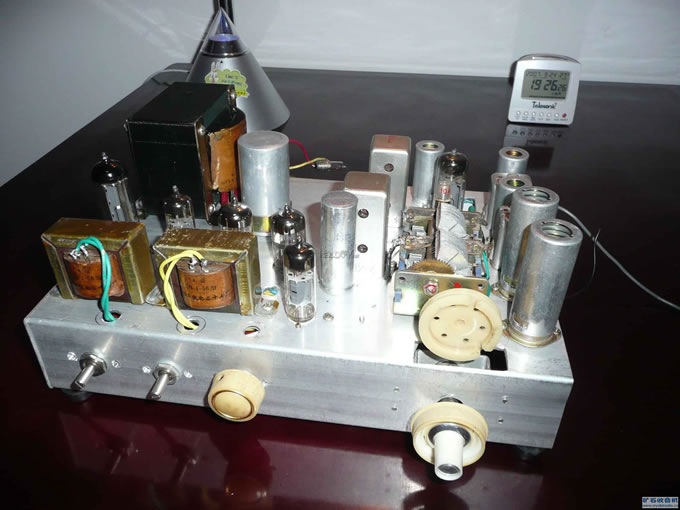

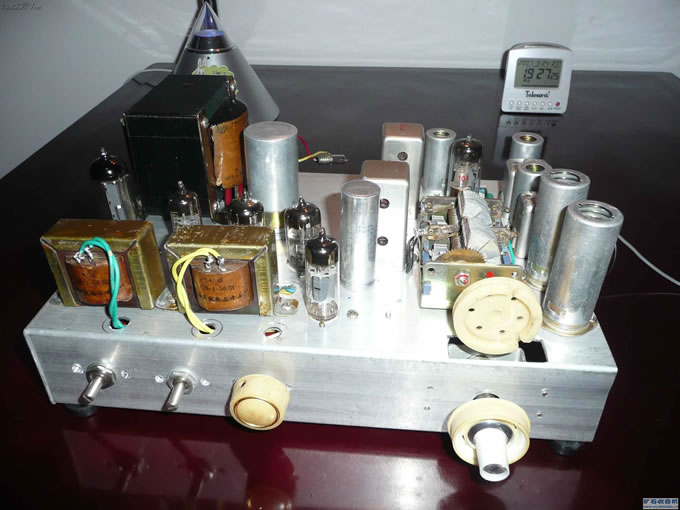

的机机电路程式是这样的：
    调频部分电子管：6N3×2、6J3×3
        调幅部分考虑到中波干扰太大，收音效果差，只DIY了短波6-18MHZ，用管：6U1、6k4
        低放部分用管：6N2×2、EL95×2。
    整流部分：  EZ81
为了容易获得成功，避免在调试过程中互相干扰，调频和调幅电路完全独立；低放部分为两声道，分别用6N2和EL95各做一声道，带高低音调节，电路参考红灯711型低放部分。
    调频部分中放用6J1，功放部分用EL95，主要是考虑到节电的问题。也想过中放部分用6K4，功放部分用6P14H和6P1，但电源变压器的功率和体积相对较大，而我手头可用的底盘又相对较小，不成比例，也不太美观，权衡之下，6J1和EL95灯丝电流较小（6J1仅0.175A，EL95仅0.2A），EL95屏流和帘栅流也不到30MA。再说，收音机不需要很大的音量。所以就采用了较小的电源变压器。
    现低放双声道已开声，高低音调节明显，音质较好，音量电位器打到底也比6P14和6P1小不了多少。

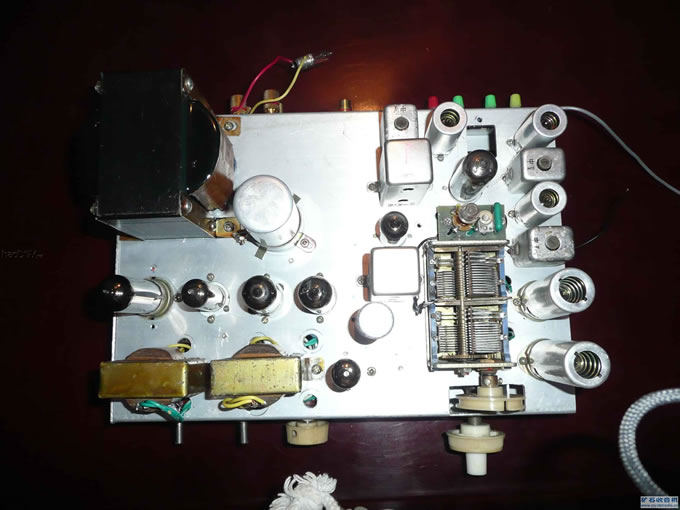

    底盘上空出来的部分是为以后立体声解码预留的位置。调频部分的中周和鉴频中周正在制作之中，以后补图和制作说明
