个人习作---电子管收音机制作(3)

时间:2013-05-07 16:46来源:www.crystalradio.cn 作者:tym-mouse 点击: 次

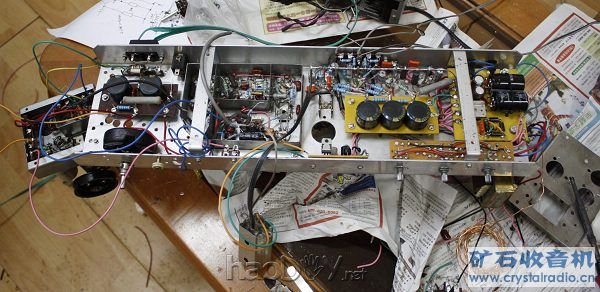

输出2 .jpg (30.08 KB, 下载次数: 53) 调试.jpg (58.34 KB, 下载次数: 54) 低放 .jpg (54.29 KB, 下载次数: 57) 立体声解码器 受器件限制电子管解码器暂时无法完成，那就用TA7343搭个解码器模块，外壳用312中周改制
个人习作---电子管收音机制作

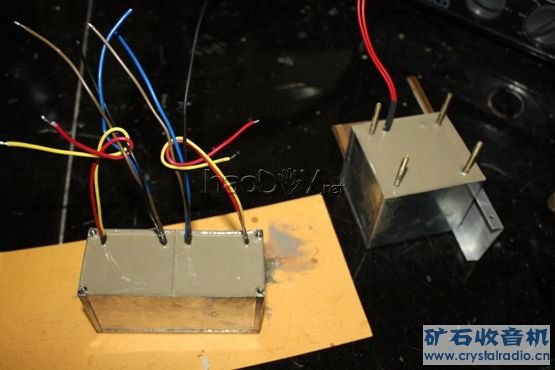

输出2 .jpg (30.08 KB, 下载次数: 53)



个人习作---电子管收音机制作





个人习作---电子管收音机制作

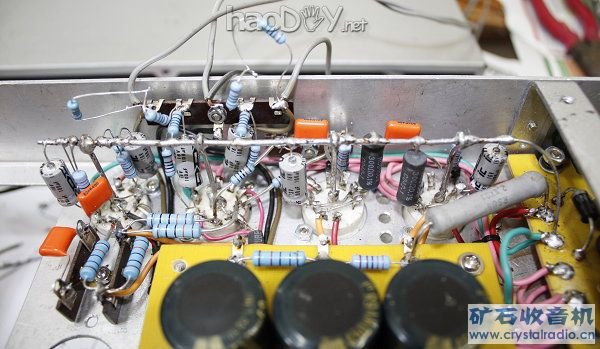

低放 .jpg (54.29 KB, 下载次数: 57)



个人习作---电子管收音机制作

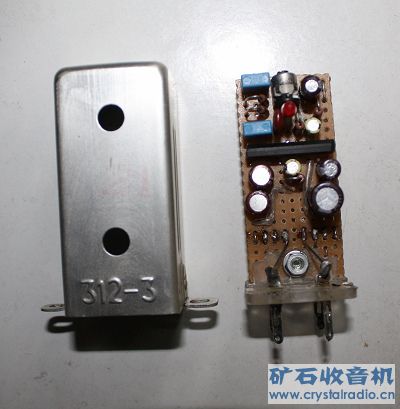

立体声解码器

受器件限制电子管解码器暂时无法完成，那就用TA7343搭个解码器模块，外壳用312中周改制，待电子管解码单元完成后置换也很方便

解码器 .jpg (24.33 KB, 下载次数: 69)



个人习作---电子管收音机制作

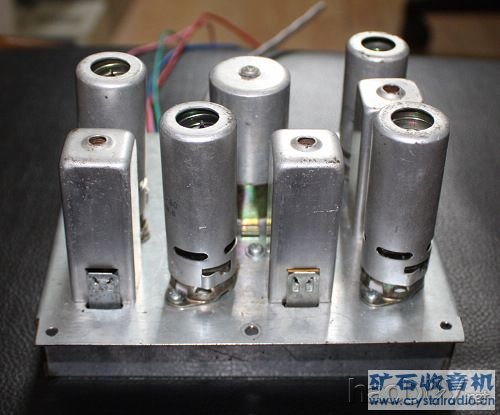

中放单元

考虑到制作、调试及屏蔽等因素，中放做成一独立单元，电路比较普通，6K4、6J4、6J3、6H2三级中放带AGC，中周是洋垃圾的拆机件（略有改动），各接地点就近直接焊在铁底板上，业余条件下用信号发生器、频率计、示波器和万用表调试好既可（调试方法可参见坛里胆FM高手的文章）。




个人习作---电子管收音机制作 (责任编辑：admin)
