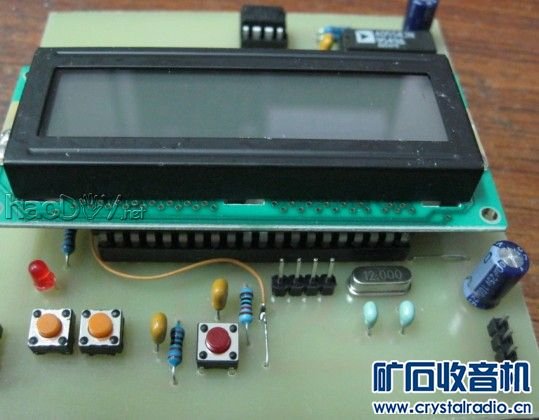

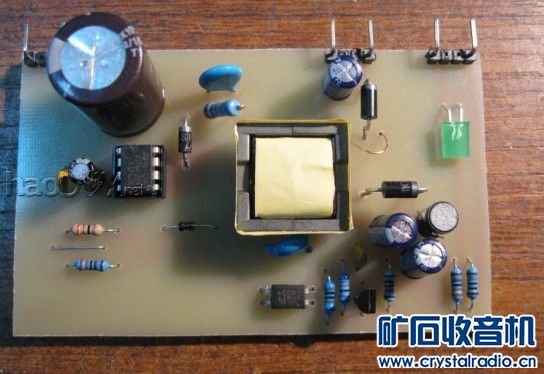

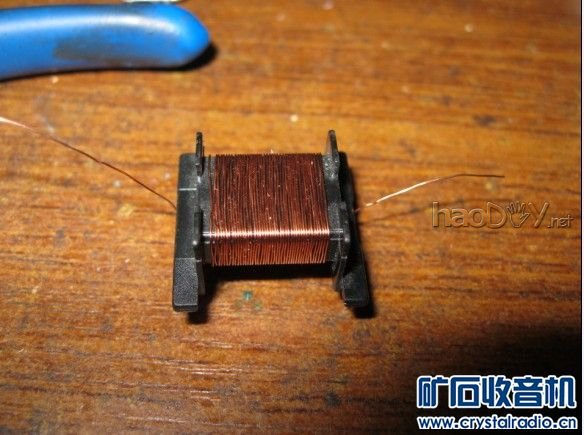

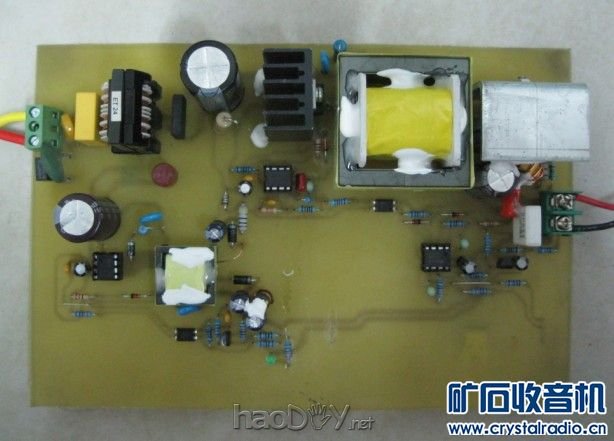

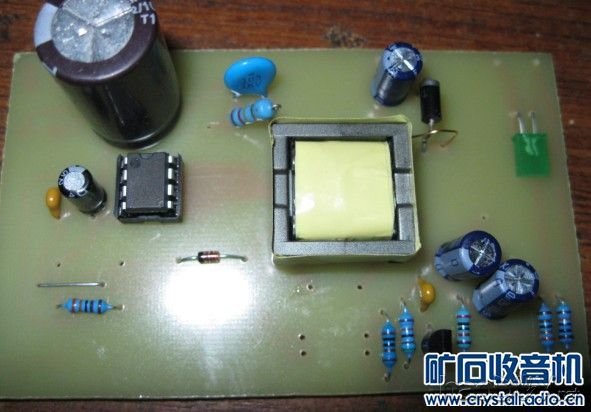

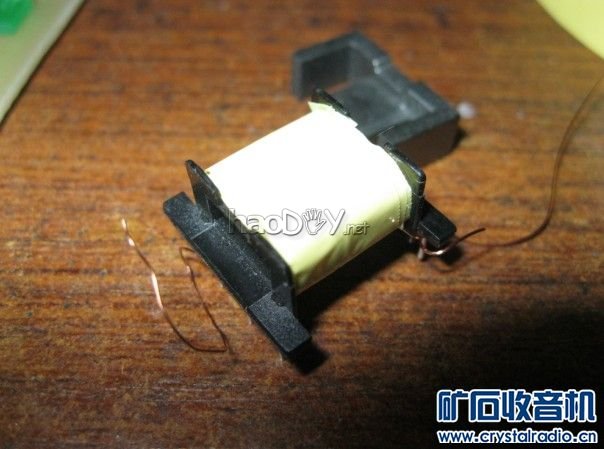

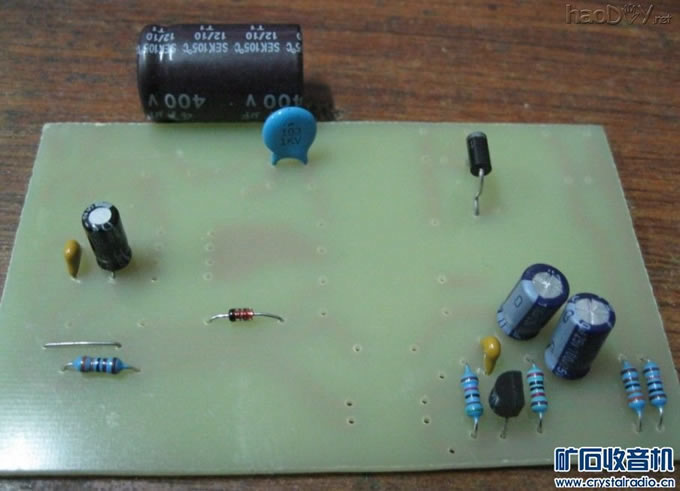

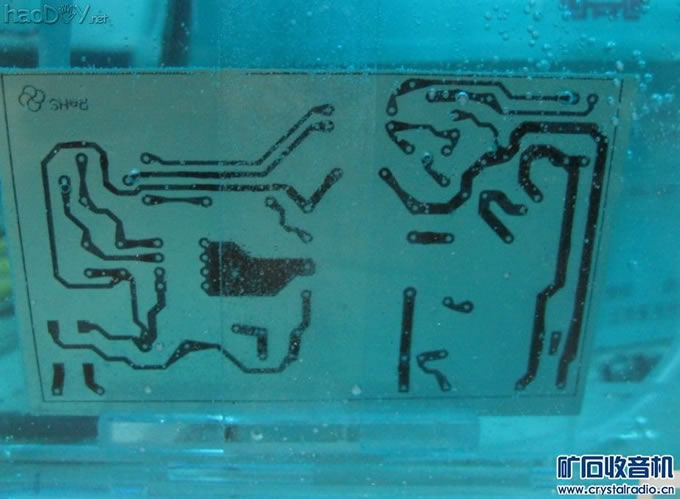

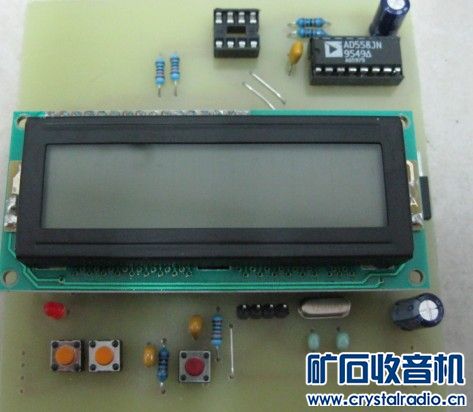

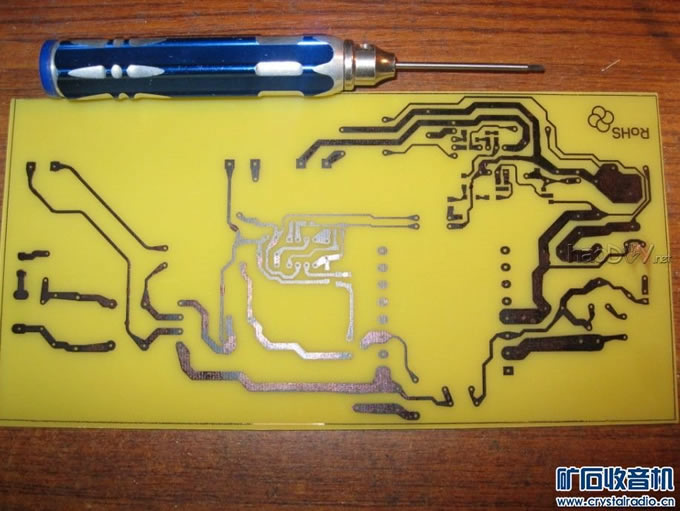

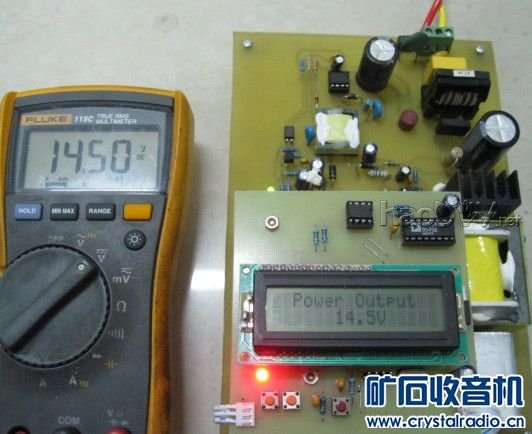

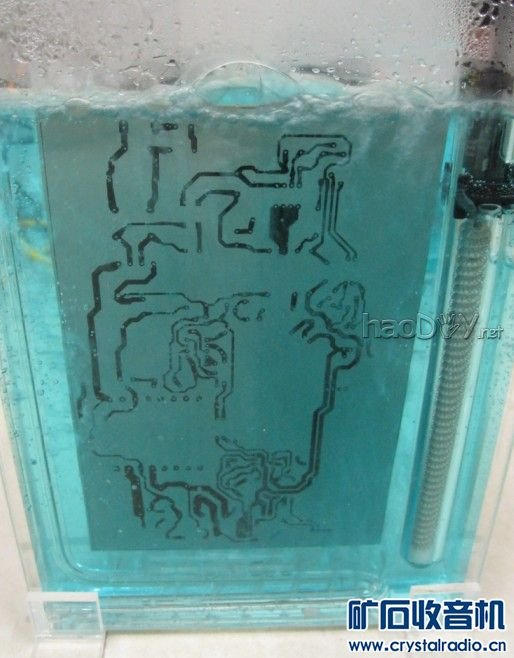

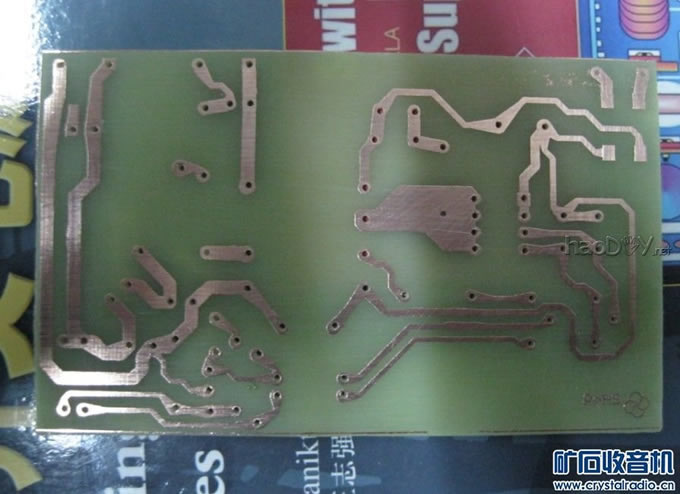

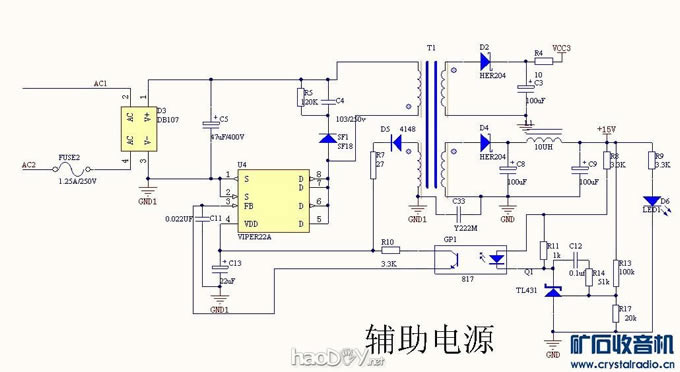

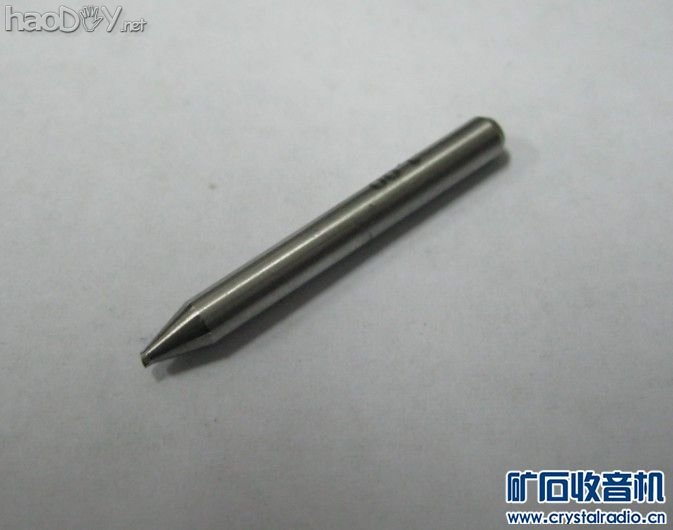

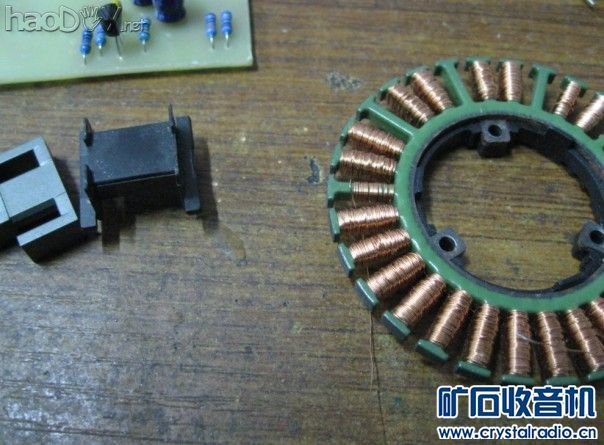

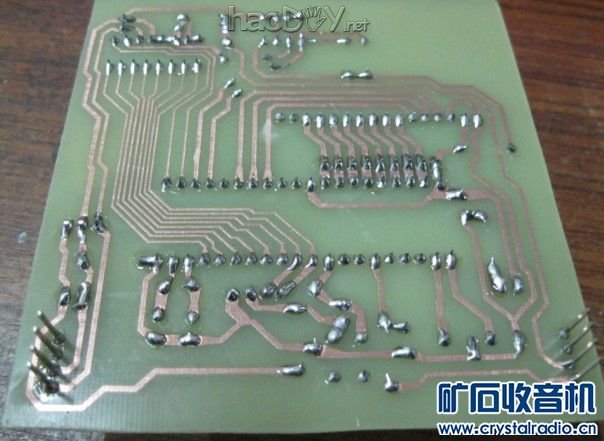

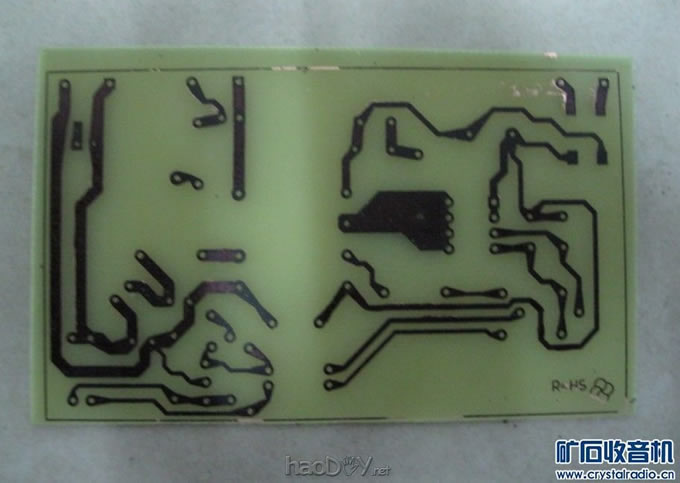

 刚购入的腐蚀箱，用得很爽  电源部分调试完毕，最大输出30V3A，效率85%  控制电路板焊接  发现少了一根线  反面  继续，从头开始做，从新画了辅助供电电源，电源是插在主电源板上的 这是原理图  电源模块芯片是用Viper22a，Viper22a是在同一个芯片上整合了一个专用电流式PWM控制器和一个高压功率场效应MOS晶体管。这种方法可以减少组件数量，降低系统成本，简化电路板设计。因此这个产品广泛运用于离线开关式电源。 随后便开始画PCB图 腐蚀电路板  腐蚀完毕   打孔   钨钢钻头被同学打断了 同一根钻头被他打断了2次，真是奇葩又得买了   好了穿孔，焊电路板 我有个强迫症，就是喜欢把电路板割整齐，方正 接下来绕制变压器了，辅助电源的功率小，用了个EFD20骨架，先绕初级  暂时找不到线径0.25的漆包线，刚好看到电机上面的线，巧合啊刚好是0.25mm的直径，就拿来用了  初级绕线90圈，注意绕线要整齐，不然漏感很大  上胶带，次级输出2路15V,2路都绕满30圈，线径0.3mm，辅助绕组32圈。 绕好完毕   这样辅助电源就完工了，通电可以正常使用 主电源PCB腐蚀
