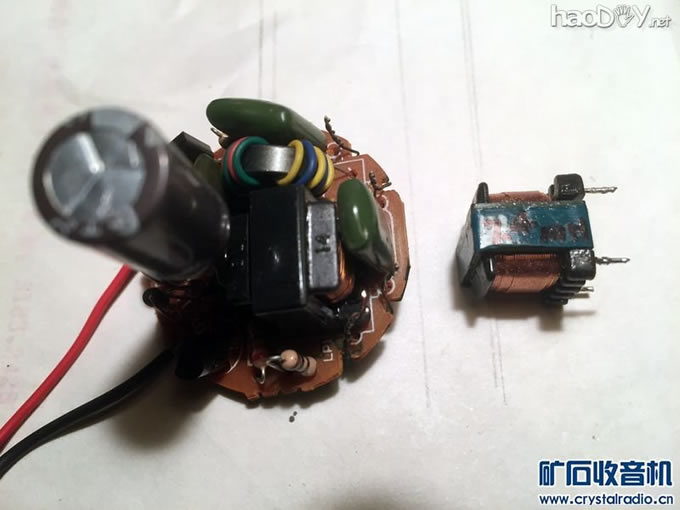

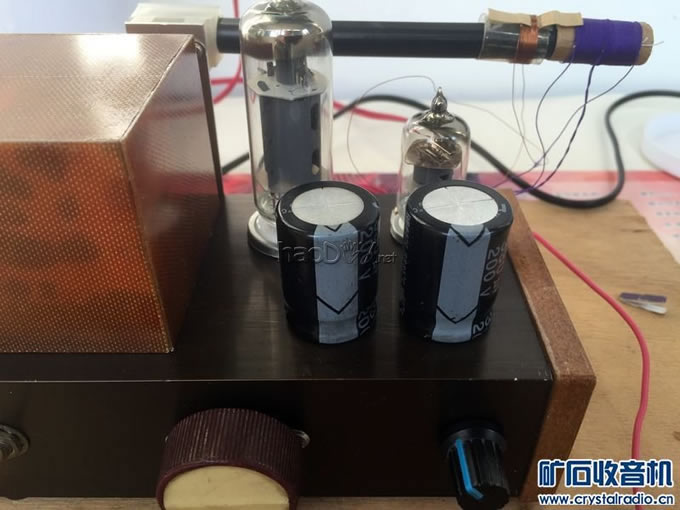

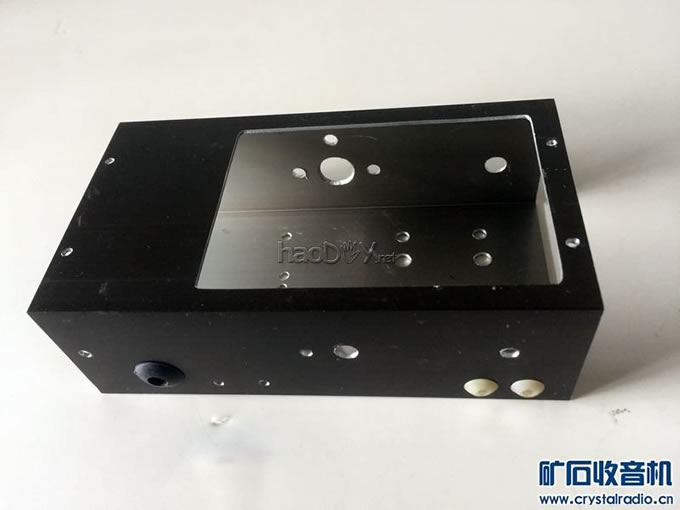

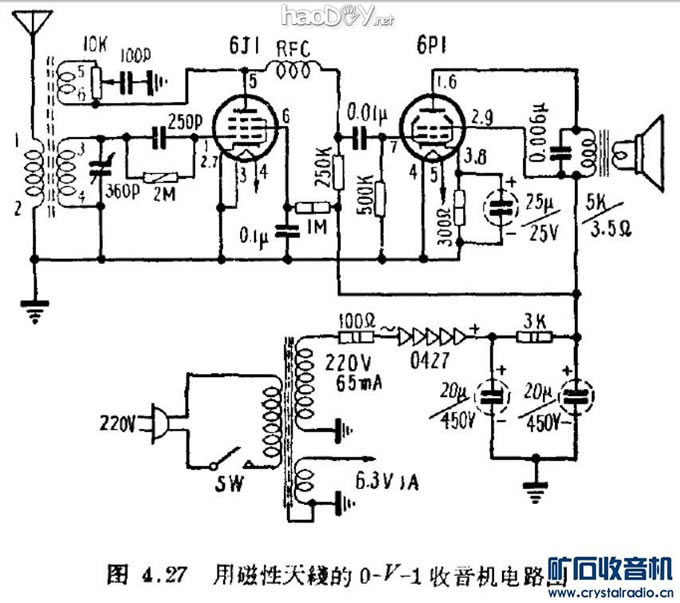

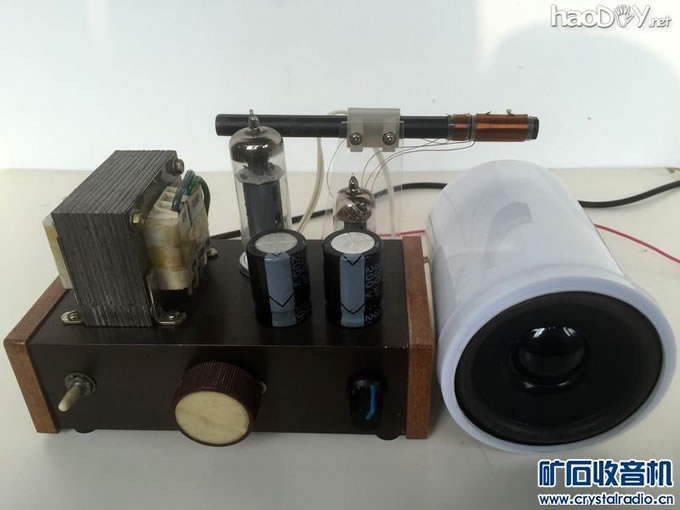

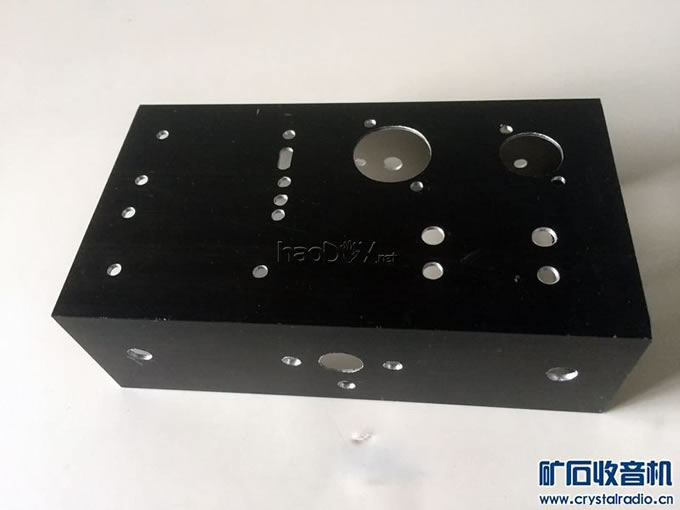

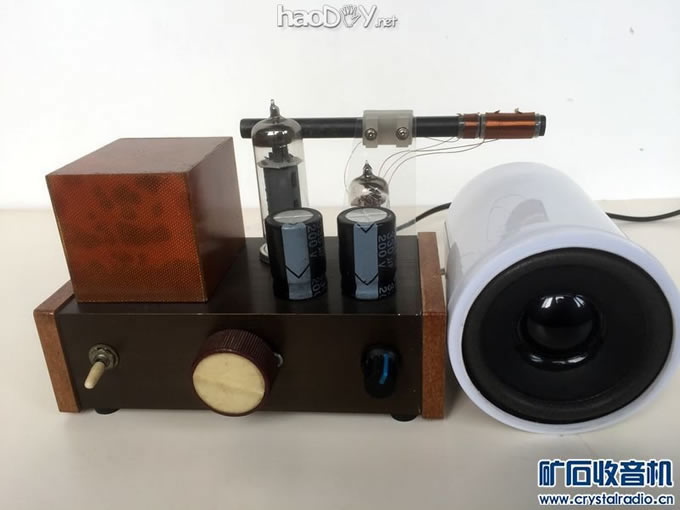

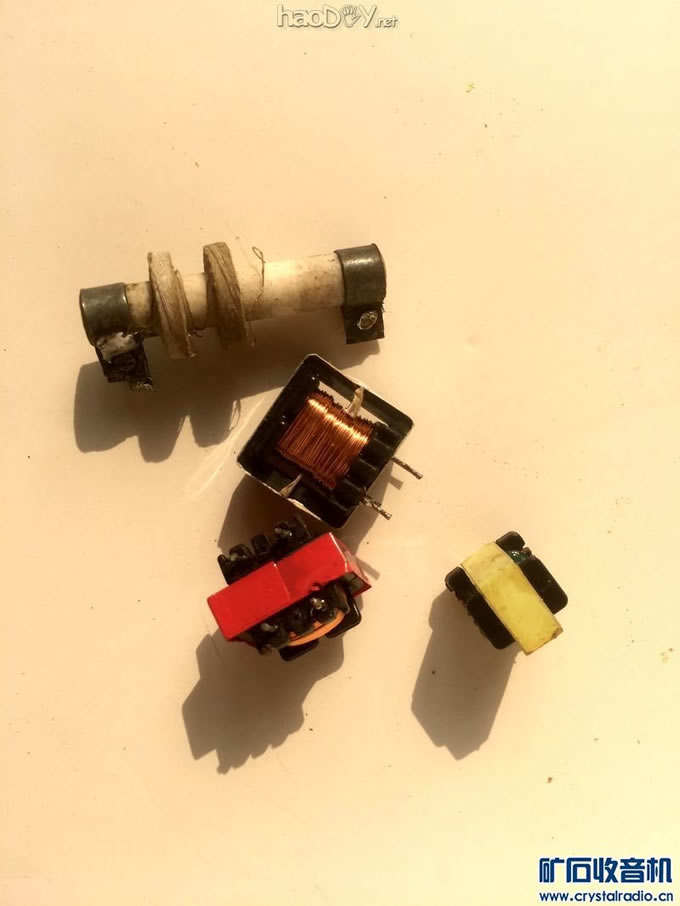

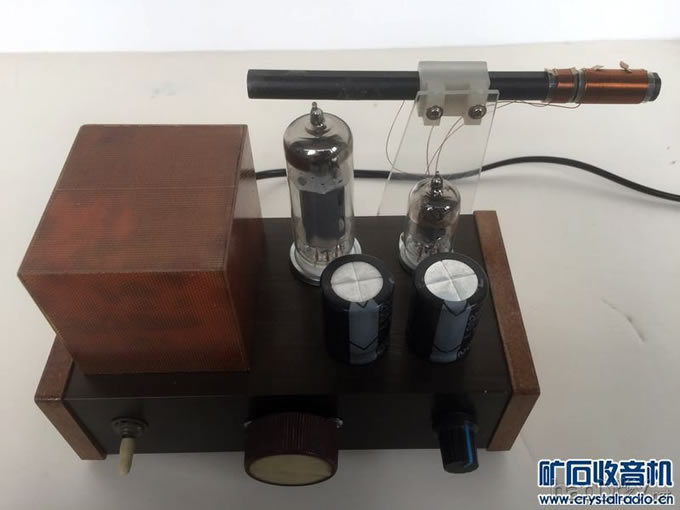

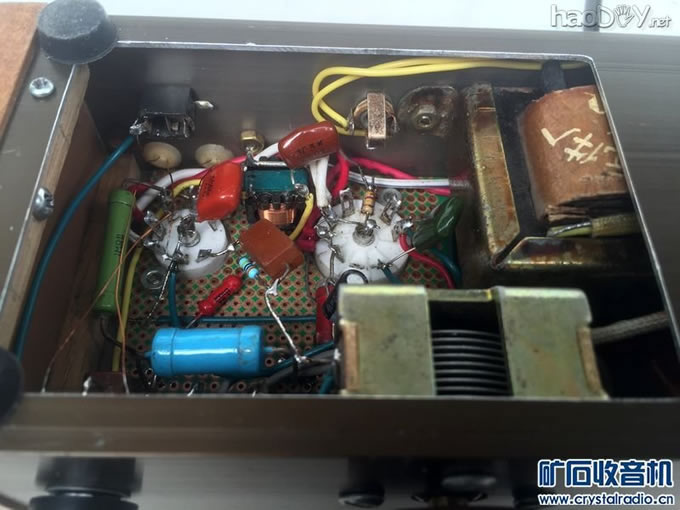

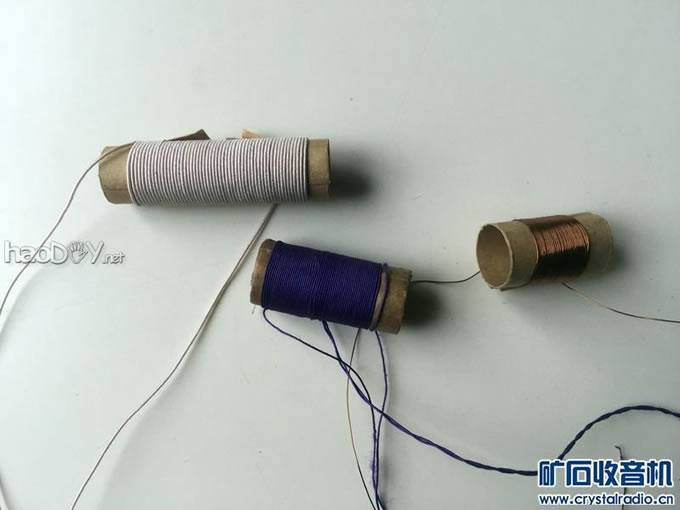

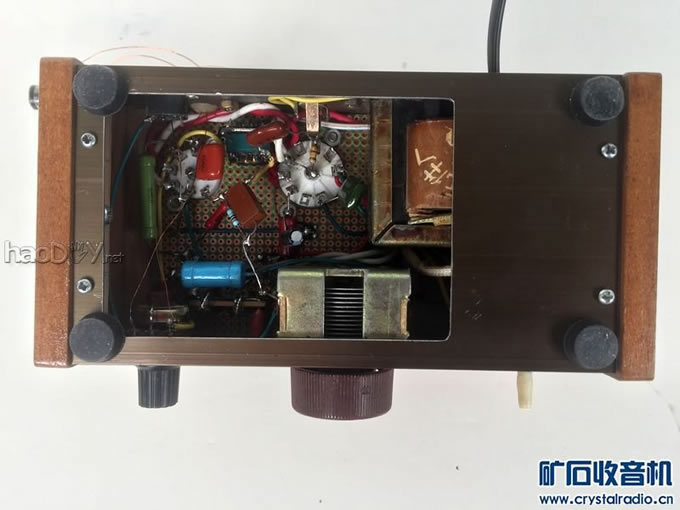

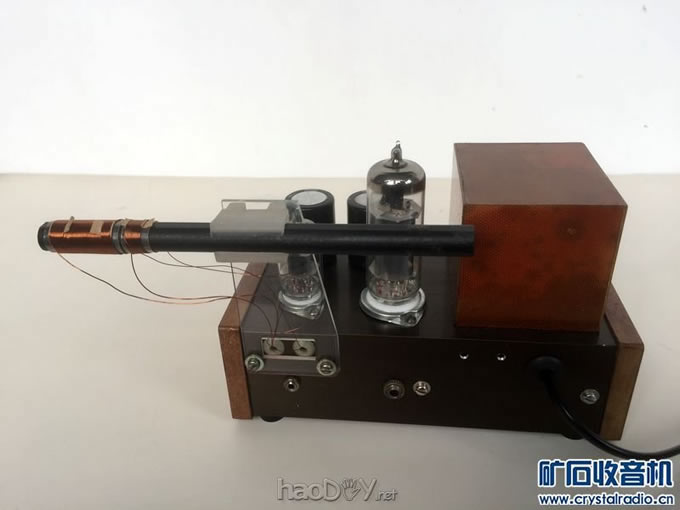

看到网友制作的胆机手痒，也抽空整理了一下手中保留的老元件，做了这台交流二管机，圆了儿时的梦。本想发到电子管技术区，恰逢有大赛，就“无耻”地发到这里来了，趁个热闹吧。称为“无耻”是因为此机有二处不按套路出牌之处（下文有述），但实际收听效果甚好，欢迎大家交流。 电路图选用冯报本《简单交流收音机》中的  希望“观赏性大于实用性”，尽力将外表完美一些，参照网上流行的胆机做法，不做木壳，整机外露  底板为铝合金型材，140*75*45mm（手中只有这一段），电钻加锉刀   无耻之一：手中的高频扼流圈有一组已霉断，找了一个节能灯中的扼流圈，曾发一帖到“电子管技术区”与网友交流，有说是非高频，不适合用于收音机。但我实际收听效果极好。    无耻之二：天线线圈比较了多种，7股纱包、60股纱包、0.31单股漆包线。最后选定用0.31单股漆包线，绕了60T。实际收听效果是整个频率段增益均匀，选台时不必调再生量。（说明：此法没有普遍性，因我所在地区频率低端台较多，为增加低端灵敏度，在单连的定片接了50厘米长的软线作天线，对选择性无影响）   再生线圈0.21漆包线20T 变压器用220v/110v*2改绕，次级高压改为150v，加6.3v灯丝绕组，实际工作时B+171v 变压器的初次间没有屏蔽层，在初级两端加了两只CBB 0.01uf/800v 消除调制交流声 白天收台6个，夜间9个，音量足够 视频链接: https://pan.baidu.com/s/1bG2YmU 密码: mi3y      |
