变容二极管及其作用

时间:2012-09-03 12:35来源:未知 作者:admin 点击:
1、变容二极管的作用变容二极管是利用PN结之间电容可变的原理制成的半导体器件,在高频调谐、通信等电路中作可变电容器使用。 图4-17是变容二极管的电路图形符号。 变容二极管属于反偏压二极管,改变其PN结上的反向偏压,即可改变PN结电容量。反向偏压越高,
1、变容二极管的作用变容二极管是利用PN结之间电容可变的原理制成的半导体器件,在高频调谐、通信等电路中作可变电容器使用。
  图4-17是变容二极管的电路图形符号。
变容二极管及其作用
  变容二极管属于反偏压二极管,改变其PN结上的反向偏压,即可改变PN结电容量。反向偏压越高,结电容则越少,反向偏压与结电容之间的关系是非线性的。

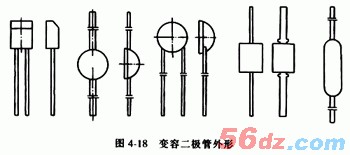

  变容二极管有玻璃外壳封装(玻封)、塑料封装(塑封)、金属外壳封装(金封)和无引线表面封装等多种封装形式、如图4-18所示。通常,中小功率的变容二极管采用玻封、塑封或表面封装,而功率较大的变容二极管多采用金封。
变容二极管及其作用

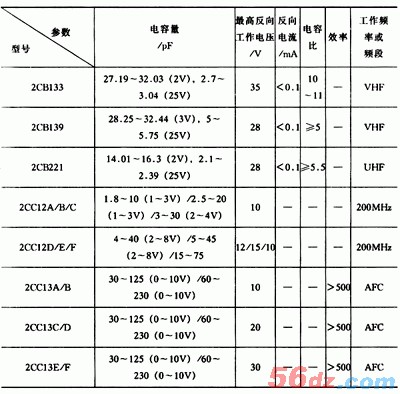

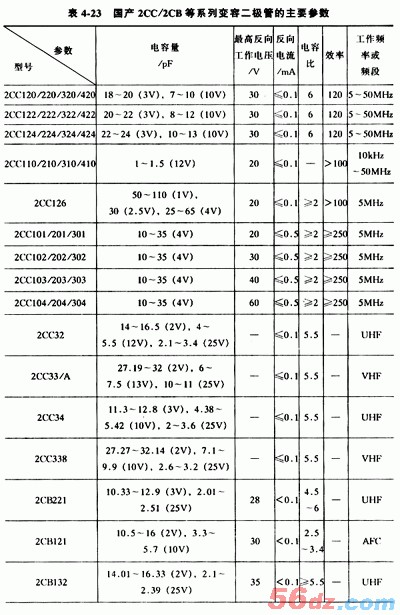

  2.常用的变容二极管  常用的国产变容二极管有2CC系列和2CB系列,表4-23为其主要参数。
变容二极管及其作用
变容二极管及其作用

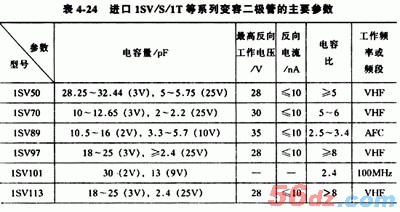

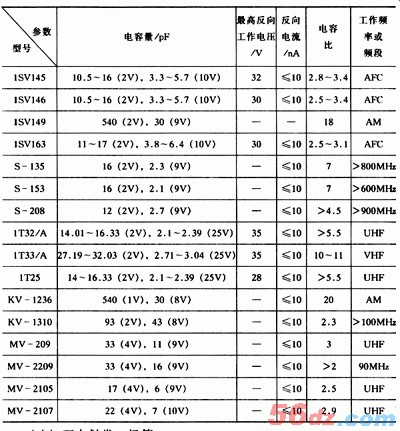

  常用的进口变容二极管有S系列、MV系列、KV系列、1T系列、1SV系列等,表4-24为其主要参数。
变容二极管及其作用
变容二极管及其作用 (责任编辑:admin)
