LED 发光二极管 电源指示灯经常用LED。 经常见有朋友发问LED用几伏的电压加多大电阻合适？LED用220v加多大电阻合适？等等。

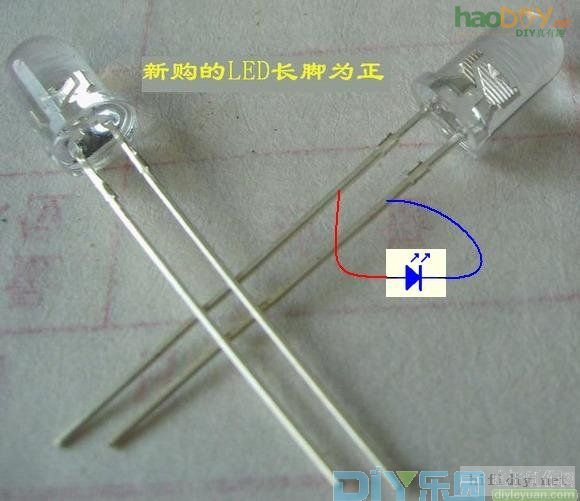

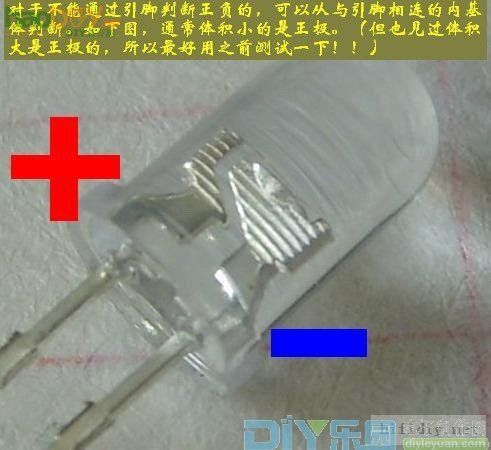

先来看看常见的LED，如下图我找了几个高亮的LED做展示 再来个近看 转正题，LED是电流驱动的元件，有的朋友问LED用几v供电可就有点不太合适了。通常常见的LED点亮需要20mA以内的电流，一般用5-10mA就可以了，电流过大会影响它的寿命。 尽管它是电流驱动的，但是在点亮时两端还是有一定电压降的。普通亮度的大概在2v左右，高亮的在3v左右，所以当有多个LED串联时还真需要考虑它的供电电压是否合适。 至于常用做指示的LED应该串接多大电阻合适，我个人也懒得算了都是这么做的：当1个LED接在电压超过10v的电源上时，电阻可以选用100倍电源电压数值。比如12v时可以用1200欧左右电阻（1.2k左右），24v时用2400欧左右（2.4k左右） 补充一下:不管多少电压都可以这样计算：R=（V-LED压降）/设计电流，比如5v的点白色led，电流10ma则R=（5-3.3)/0.01=170欧姆，取180标准值

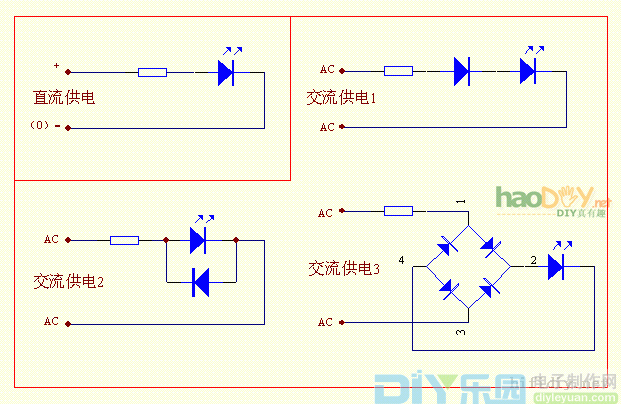

至于具体算法可以这样算：5mA电流时 R=U/I=(电源电压-LED两端电压)/0.005=？ 对于交流电来说最好能给LED加反向保护或者整流，比如高亮LED承受反压冲击能力很弱，不加保护很容易就挂掉，如果你的高亮LED用在220v上没加保护使用了很长时间也没挂，那说明你真幸运。 常用接线方式如下图，注意交流供电时最好按图示加反向保护，特别是交流高压时。
顺便贴一个想在电动车上改装LED大灯的图：“恒流电路”！ 下面是单组串联情况，需要并联多组的话在电流允许的范围内根据公式把电阻阻值适量减小！

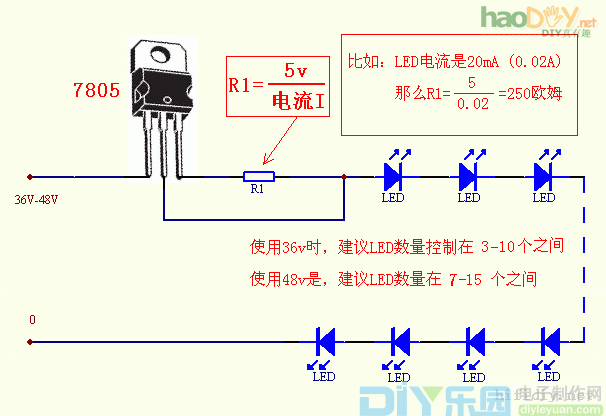

1.使用7805时

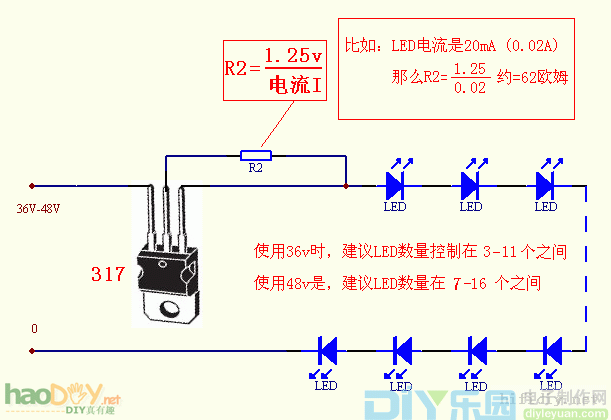

2.使用317时 (责任编辑：admin) |
