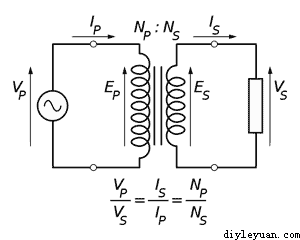

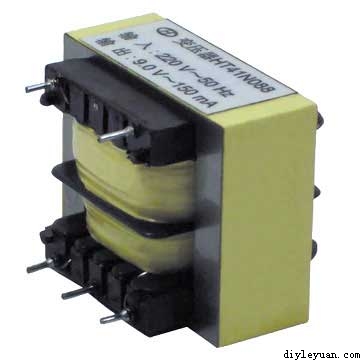

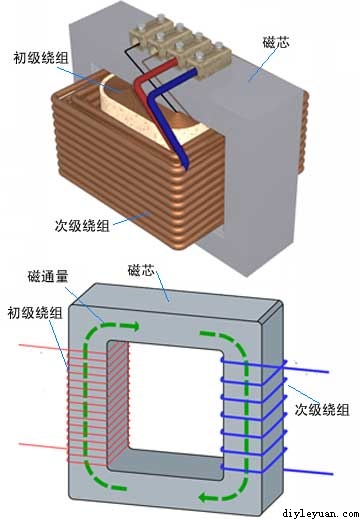

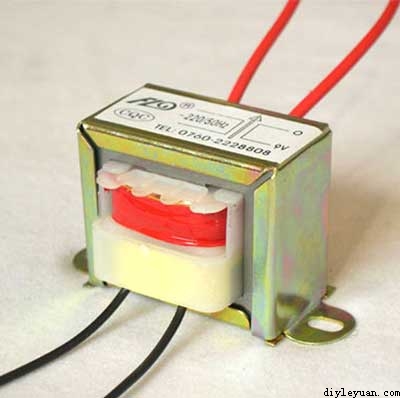

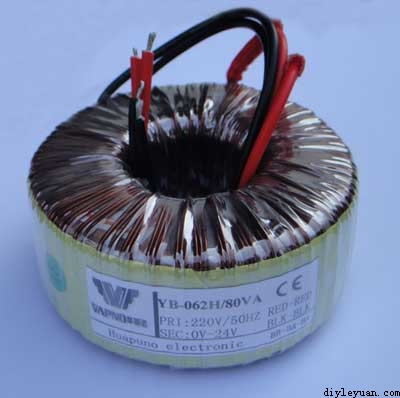

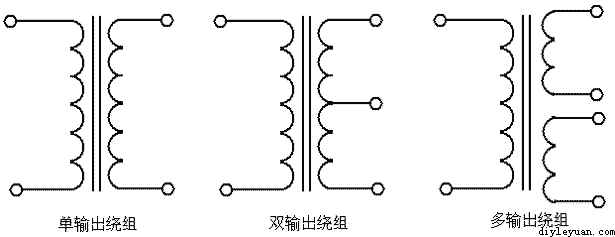

英文：Transformer 变压器是应用法拉第电磁感应定律而升高或降低电压的装置。变压器通常包含两组或以上的线圈。 主要用途是升降交流电的电压、改变阻抗及分隔电路。  变压器符号  常用的电源变压器  环形电源变压器  直插式电源变压器 变压器的结构： 一个变压器通常包括：两组或以上的线圈，以输入交流电电流与输出感应电流。 一圈金属芯：它把互感的磁场与线圈耦合在一起。 变压器一般运行在低频、导线围绕铁芯缠绕成绕组。虽然铁芯会造成一部分能量的损失，但这有助于将磁场限定在变压器内部，并提高效率。  电源变压器的原理简图 变压器的基本原理： 一个简单的单相变压器由两块导电体组成。当其中一块导电体有一些不定量的电流 (如交流电或脉冲式的直流电) 通过，便会产生变动的磁场。根据电磁的互感原理，这变动的磁场会使第二块导电体产生电势差。假如第二块导电体是一条闭合电路的一部份，那么该闭合电路便会产生电流。电力于是得以传送。 在通用的变压器中，有关的导电体是由 (多数为铜质的) 电线组成线圈，因为线圈所产生的磁场要比一条笔直的电线大得多。变压器的原理是由变化的电压加到原线圈在磁芯上产生变化的磁场，从而激发其他线圈产生变化的电动势。原线圈、副线圈的电压 VS, VP 和两者的绕线的匝数 NS, NP 之间有正比的关系。
另外，主副线圈中的电流按照线圈圈数成反比，如下式：
在以上两个算式中：
Vp是输入方的电压(Primary Voltage)； Vs是输出方的电压(Secondary Voltage)； Np是输入方的线圈圈数(Numbers of turns in the Primary Winding)； Ns则是输出方的线圈圈数(Numbers of turns in the Secondary Winding)。 因此可以减小或者增加原线圈和副线圈的匝数比，从而升高或者降低电压，变压器的这个性质使它成为转换电压的重要设备。 另外，撇除泄漏的因素，变压器某一方 (线圈) 的电压可以从以下算式求得：
E=4.44*N*(B*A)*f
在算式中： E是流经该线圈的电压的方根均值(root mean square)； f是电流的频率 (单位为赫兹)； N是线圈的圈数； A是线圈内空间 (铁芯) 的切面面积(单位为米^2)； B是通过线圈内空间 (铁芯) 的磁力(单位为韦伯/米^2)。 常数值 4.44 是为了使算式结果对应于计算出来的单位而设。 根据能量守恒定律，变压器输出的功率不能超越输入它的功率。 根据欧姆定律，变压器的负载所消耗的功率等于流经它的电流与其抵受的电压的乘积。 由于变压器遵守这两条定律，它不会是放大器。如果处在变压器两方的电压有所不同，那么流经变压器两方的电流也会不同，而两者的差距则成反比。如果变压器一方的电流比另一方小，那电流较小的一方会有较大的电压；反之亦然。然而，变压器两方所消耗的功率 (即一方的电压和电流两值相乘) 应是相等的。 (责任编辑：admin) |
