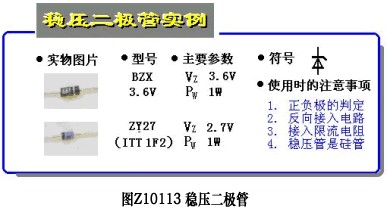

硅稳压二极管（简称硅稳压管）实质上是一个硅晶体二极管。稳压二极管的实例和管子的符号如图Z0113所示。 1．二极管的击穿现象 由二极管的伏安特性可知，当加于它两端的反偏电压超过反向击穿电压之后，二极管将发生击穿现象。二  极管的击穿通常有三种情况，即雪崩击穿、齐纳击穿和热击穿。（1）雪崩击穿 对于掺杂浓度较低的PN结，结较厚，当外加反向电压高到一定数值时，因外电场过强，使PN结内少数载流子获得很大的动能而直接与原子碰撞，将原子电离，产生新的电子空穴对，由于链锁反应的结果，使少数载流子数目急剧增多，反向电流雪崩式地迅速增大，这种现象叫雪崩击穿。雪崩击穿通常发生在高反压、低掺杂的情况下。 （2）齐纳击穿 对于采用高掺杂（即杂质浓度很大）形成的PN结，由于结很薄（如0.04μm）即使外加电压并不高（如4V），就可产生很强的电场（如  ）将结内共价键中的价电子拉出来，产生大量的电子一空穴对，使反向电流剧增，这种现象叫齐纳击穿（因齐纳研究而得名）。齐纳击穿一般发生在低反压、高掺杂的情况下。（3）热击穿 在使用二极管的过程中，如由于PN结功耗（反向电流与反向电压之积）过大，使结温升高，电流变大，循环反复的结果，超过PN结的允许功耗，使PN结击穿的现象叫热击穿。热击穿后二极管将发生永久性损坏。 对于硅PN结，击穿电压在7V以上的为雪崩击穿；4V以下的为齐纳击穿；在。4～7V之间的两种情况都有。无论哪种击穿，只要控制反向电流的数值不致引起热击穿，当反向电压下降到击穿电压以下，其性能可以恢复到未击穿前的状况。 2. 稳压管的击穿特性 稳压管的正向特性与一般二极管相同，而反向击穿特性很陡峭。 3. 稳压管的主要参数 （1） 稳定电压VZ Vz稳压管反向击穿后其电流为规定值时它两端的电压值。不同型号的稳压管其Vz的范围不同；同种型号的稳压管也常因工艺上的差异而有一定的分散性。所以，Vz一般给出的是范围值，例如2CW11的Vz在3.2～4.5V （测试电流为10mA）。当然，二极管（包括稳压管）的正向导通特性也有稳压作用，但稳定电压只有0.6～0. 8V，且随温度的变化较大，故一般不常用。 （2）稳定电流IZ IZ是指稳压管正常工作时的参考电流。Iz 通常在最小稳定电流IZmin与最大稳定电流IZmax之间。其中IZmin 是指稳压管开始起稳压作用时的最小电流，电流低于此值时，稳压效果差；IZmax是指稳压管稳定工作时的最大允许电流，超过此电流时，只要超过额定功耗，稳压管将发生永久性击穿。故一般要求 IZmin＜ Iz ＜ IZmax 。 （3）动态电阻rZ rZ是指在稳压管正常工作的范围内，电压的微变量与电流的微变量之比。rZ 越小，表明稳压管性能越好。 （4）额定功耗PZ Pz是由管子温升所决定的参数， Pz＝Vz IZmax 。 （5）温度系数α α是指Vz受温度影响的程度。硅稳压管在VZ＜4V时α＜0；在VZ＞7V时，α＞0；在VZ = 4～7V时，α很小 (责任编辑：admin) |
