元器件封装按照安装的方式不同可以分成两大类。
(1) 直插式元器件封装。

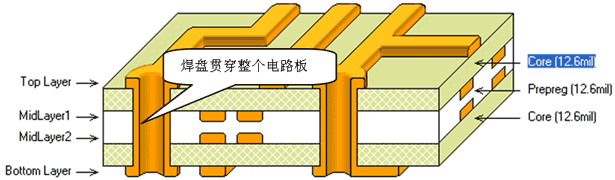

直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图所示。
图F1-1 直插式元器件的封装示意图

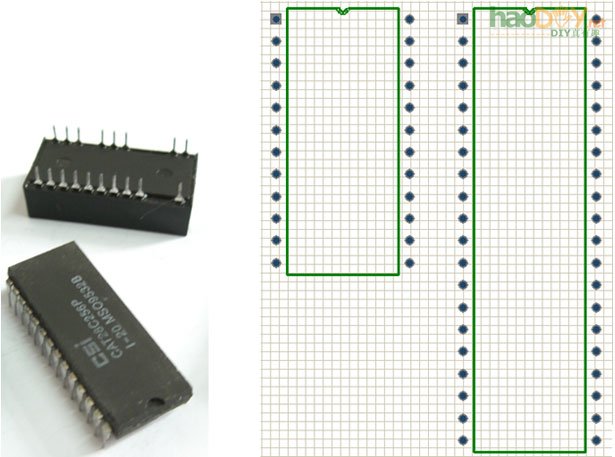

典型的直插式元器件及元器件封装如图所示。
 直插式元器件及元器件封装
(1) 表贴式元器件封装。

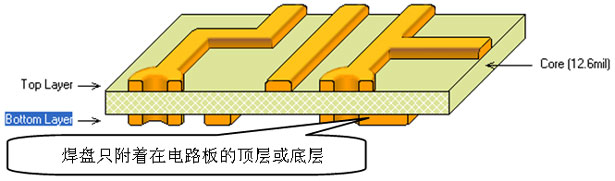

表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图所示。  表贴式元器件的封装示意图

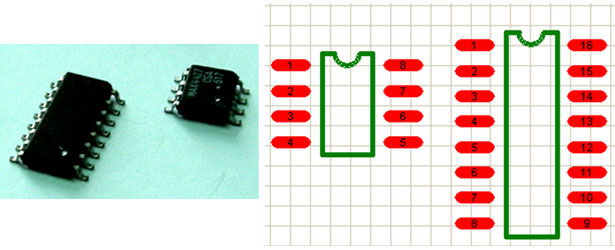

典型的表贴式元器件及元器件封装如图所示。
 表贴式元器件及元器件封装
在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层（Top Layer）。
