图1 驻极体话筒的检测

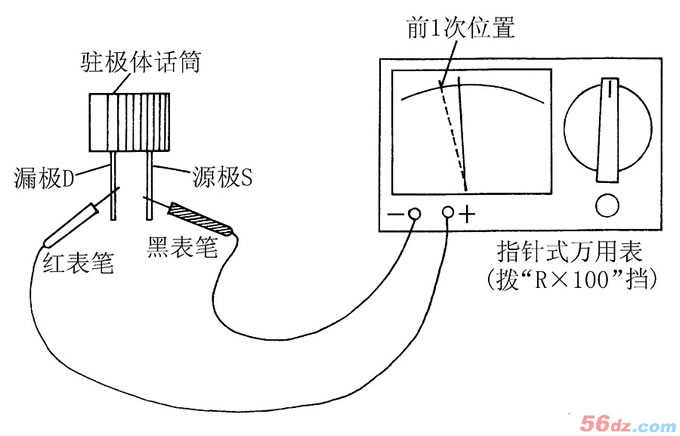

                                                    （a）判断极性与好坏

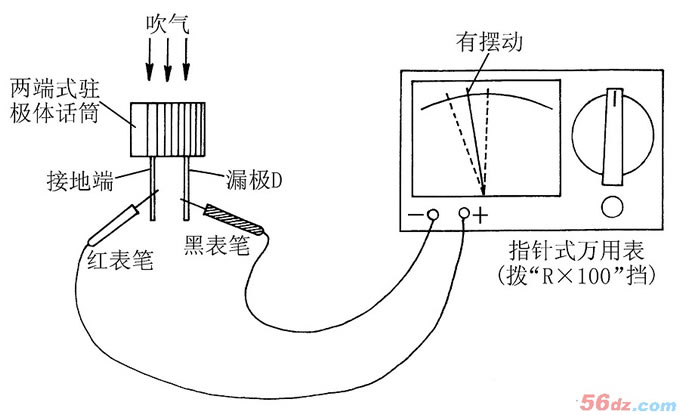

                                                    （b）检测两端式话筒灵敏度

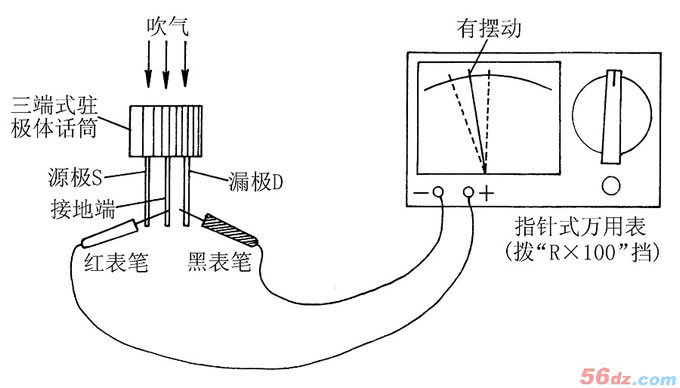

                                                      （c）检测三端式话筒灵敏度

判断极性

    由于驻极体话筒内部场效应管的漏极D和源极S直接作为话筒的引出电极，所以只要判断出漏极D和源极S，也就不难确定出驻极体话筒的电极。如图1（a）所示，将万用表拨至“R×100”或“R×1k”电阻挡，黑表笔接任意一极，红表笔接另外一极，读出电阻值数；对调两表笔后，再次读出电阻值数，并比较两次测量结果，阻值较小的一次中，黑表笔所接应为源极S，红表笔所接应为漏极D。进一步判断：如果驻极体话筒的金属外壳与所检测出的源极S电极相连，则被测话筒应为两端式驻极体话筒，其漏极D电极应为“正电源/信号输出脚”，源极S电极为“接地引脚”；如果话筒的金属外壳与漏极D相连，则源极S电极应为 “负电源/信号输出脚”，漏极D电极为“接地引脚”。如果被测话筒的金属外壳与源极S、漏极D电极均不相通，则为三端式驻极体话筒，其漏极D和源极S电极可分别作为“正电源引脚”和“信号输出脚”（或“信号输出脚”和“负电源引脚”），金属外壳则为“接地引脚”。

检测好坏

    在上面的测量中，驻极体话筒正常测得的电阻值应该是一大一小。如果正、反向电阻值均为∞，则说明被测话筒内部的场效应管已经开路；如果正、反向电阻值均接近或等于0Ω，则说明被测话筒内部的场效应管已被击穿或发生了短路；如果正、反向电阻值相等，则说明被测话筒内部场效应管栅极G与源极S之间的晶体二极管已经开路。由于驻极体话筒是一次性压封而成，所以内部发生故障时一般不能维修，弃旧换新即可。

检测灵敏度

    将万用表拨至“R×100”或“R×1k”电阻挡，按照图1（b）所示，黑表笔（万用表内部接电池正极）接被测两端式驻极体话筒的漏极D，红表笔接接地端（或红表笔接源极S，黑表笔接接地端），此时万用表指针指示在某一刻度上，再用嘴对着话筒正面的入声孔吹一口气，万用表指针应有较大摆动。指针摆动范围越大，说明被测话筒的灵敏度越高。如果没有反应或反应不明显，则说明被测话筒已经损坏或性能下降。对于三端式驻极体话筒，按照图1（c）所示，黑表笔仍接被测话筒的漏极D，红表笔同时接通源极S和接地端（金属外壳），然后按相同方法吹气检测即可。

    以上检测方法是针对机装型驻极体话筒而言，对于带有引线插头的外置型驻极体话筒，可按照图2所示直接在插头上进行测量。但要注意，有的话筒上装有开关，测试时要将此开关拨至“ON”（接通）位置，而不能将开关拨至“OFF”（断开）的位置。否则，将无法进行正常测试。

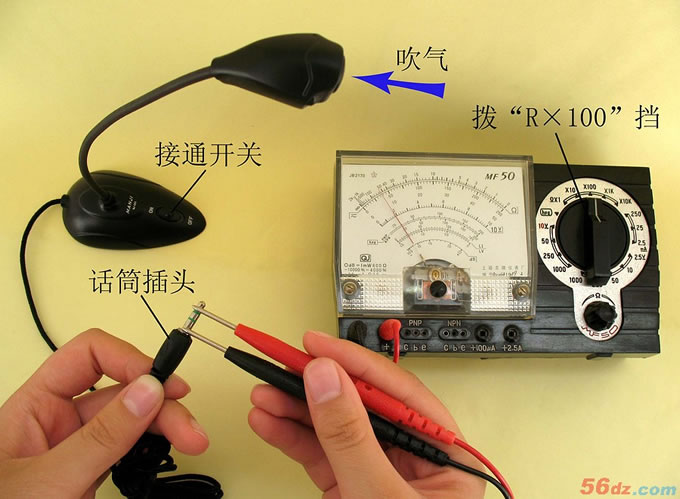

                                       图2  通过插头检测驻极体话筒



使用常识

    1.驻极体话筒虽然品种多、型号不一，但其主要特性一般相差都不太大，差别常在于灵敏度高低的不同。尤其是常用机装型驻极体话筒的外形尺寸绝大多数也很接近，故其通用互换性较好。在电子制作或维修时，如果找不到所需的型号，可用相似尺寸和特性的任何驻极体话筒来代换。但要注意的是，有些型号的驻极体话筒采用色点标记对其灵敏度进行分挡，例如英伦牌CM-18W型驻极体话筒的灵敏度划分成5个挡，每挡差别约4dB，依次是：红色为-66dB，小黄为-62dB，大黄为-58dB，蓝色为-54dB，白色＞-52dB。代换时，即使型号相同还不够，必须要求两者色点相同或灵敏度接近才行。如果是非色标产品，最好查产品手册或说明书，弄清具体特性和主要参数后，再确定能否代换。

    2.驻极体话筒的灵敏度选择是使用中一个比较关键的问题，究竟选择灵敏度高好还是低好，应根据实际情况而定。在要求动态范围较大的场合应选用灵敏度低一些的产品，这样录制节目背景噪声较小、信噪比较高，声音听起来比较干净、清晰，但对电路的增益相对就要求高一些；在简易系统中可选用灵敏度高一点的产品，以减轻对后级放大电路增益的要求。另外要注意的是，普通驻极体话筒的离散性较大，即使是同一型号和色点的话筒有时灵敏度也存在较大差异。

    3.驻极体话筒和电子设备连接时，要特别注意两者阻抗的匹配。无论使用何种话筒，都必须始终牢记这样的原则：高阻抗的话筒不可以直接接至低输入阻抗的电子设备，但低阻抗话筒接至高输入阻抗的电子设备是允许的。另外，高阻抗的话筒引线不宜过长，否则容易引起各种杂声并增加频率失真。在需要使用较长的话筒接线时，应尽可能地选用阻抗低一些的话筒。无论话筒的引出线或长或短，都应采用屏蔽线，以免外界杂波信号感应给引出线，对后级放大电路造成干扰。

                                        图3  驻极体话筒的4种接法

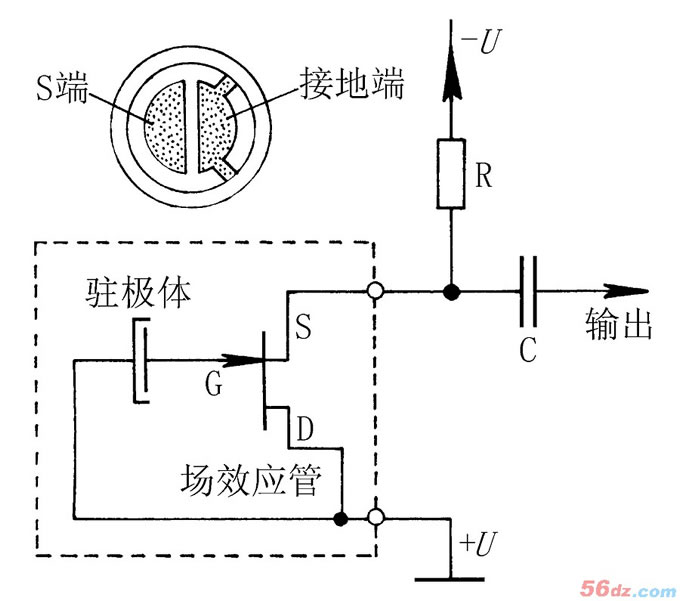

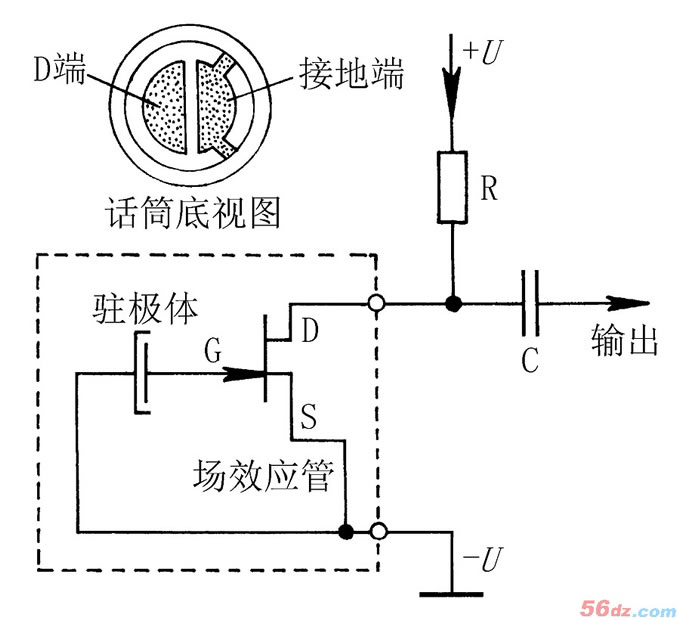

                  （a） 负接地，D极输出                        （b） 正接地，S极输出

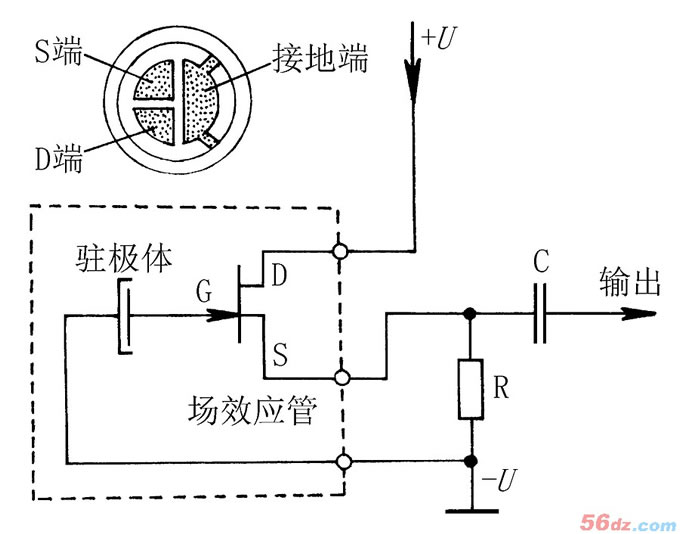

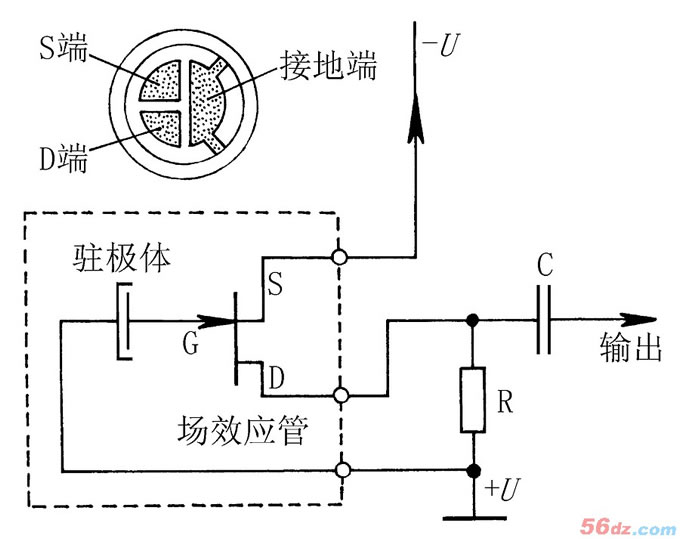

                  （c） 负接地，S极输出                        （d） 正接地，D极输出

    4.驻极体话筒在接入电路时，共有4种不同的接线方式，其具体电路如图3所示。图中的R既是话筒内部场效应管的外接负载电阻，也是话筒的直流偏置电阻，它对话筒的工作状态和性能有较大影响。C为话筒输出信号耦合电容器。图3（a）和图3（b）所示为两端式话筒的接线方法，图3（c）和图3（d）为三端式驻极体话筒的接线方法。目前市售的驻极体话筒大多是两端式，几乎全部采用图3（a）所示的连接方法。这种接法是将场效应管接成漏极D输出电路，类似于晶体三极管的共发射极放大电路，其特点是输出信号具有一定的电压增益，使得话筒的灵敏度比较高，但动态范围相对要小些。三端式话筒目前市场上比较少见，使用时多接成图3（c）所示的源极S输出方式，这类似于晶体三极管的射极输出电路，其特点是输出阻抗小（一般≤2kΩ），电路比较稳定，动态范围大，但输出信号相对要小些。当然，也可将三端式话筒接成图3（a）或图3（b）所示的电路，直接作为两端式话筒来使用。但要注意，无论采用何种接法，驻极体话筒必须满足一定的直流偏置条件才能正常工作，这实际上就是为了保证内置场效应管始终处于良好的放大状态。

    5.驻极体话筒内置场效应管的工作状态如何，不仅决定了话筒能否正常工作，而且直接影响话筒的灵敏度、动态范围和失真度。由于场效应管的直流工作电压UDS、工作 (责任编辑：admin)
