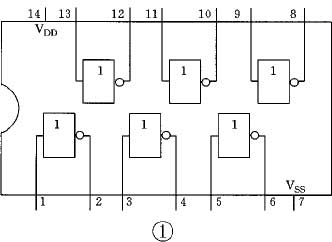

无线电小组的同学们在了解了三极管的开关应用之后，开始进行趣味数字电路的实验与制作。这次活动的内容是采用CMOS六反相器CC4069（图1）组装音频电平指示器及仿警笛发生器电路（图5及图7）。调试成功后，由老师解答了同学们提出的问题，并组织大家进行了讨论。

　　同学：今天我们头一次使用CC4069六反相器集成电路，请问您反相器电路的主要功能是什么呢？

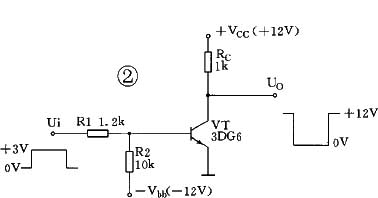

　　老师：提起反相器电路，大家其实并不陌生。还记得上次讲过的三极管开关电路（图2）吧？哪个同学说说三极管开关是怎样工作的？

　　同学：在三极管的基极加上高电位，三极管就饱和，相当于开关的接通，集电极输出为低电位。在三极管的基极加上低电位，三极管就截止，相当于开关的断开，集电极输出为高电位。如果输入的是个正的矩形脉冲，输出就是一个负的矩形脉冲。

　　老师：对了。不过请大家注意，这种电路中，输出脉冲信号的波形总是跟输入脉冲信号的波形相位相反，所以管它叫反相器。反相器在数字系统中是一种最基本的门电路。今天大家使用的CMOS反相器中，开关器件不是三极管，而是MOS场效应管。

　　同学：什么是CMOS电路呢？CMOS反相器与三极管反相器在结构上有什么不同呢？

　　 老师：CMOS集成电路又叫互补型场效应管集成电路，它的特点是采用了两种不同导电类型的MOS场效应管，一种是增强型P沟道MOS场效应管（PMOS管），另一种是增强型N沟道MOS场效应管（NMOS管），它们组成了互补结构。在工作中，两个串联的场效应管总是处于一个管子导通，另一个管子截止的状态。CMOS反相器比起三极管反相器要简单得多，现在画出它的电路图（图3），可以看到，VT1是NMOS管，VT2是PMOS管。NMOS管是开关器件，叫输入管。PMOS管取代漏极负载电阻，叫负载管，这种负载称为有源负载。两只管子的栅极连在一起作为反相器的输入端A，漏极也连在一起作为输出端L。负载管的源极接电源正极VDD，输入管的源极接地（VSS端）。当输入信号为低电位0V时，VT1截止，VT2导通，输出为高电位VDD；当输入信号为高电平VDD时，VT1导通，VT2截止，输出为低电位0V。这就实现了输出与输入的反相功能。

　　同学：您刚才说反相器在数字系统中是一种最基本的门电路。我们很想了解什么是门电路呢？

　　老师：门电路可以看作是一种条件开关。它有一个或多个输入端和一个输出端。只有当输入信号满足一定的条件时，门才开启，信号才能通过。条件得不到满足，门就关闭，信号就不能通过。换句话说，门电路的输出和输入之间存在着一定的逻辑关系。不同的门电路，输出与输入之间的逻辑关系也不同。

　　同学：反相器为什么也是一种门电路呢？

　　老师：反相器是最简单的门电路，它只有一个输入端和一个输出端，输入和输出都只有高电位和低电位（在数字电路中称之为高电平和低电平）两种相反的状态，如果高电平用“1”表示，低电平用“0”表示，反相器输出与输入之间特定的逻辑关系就是“输入为1，则输出为0；输入为0，则输出为1”，输出总是输入的否定，所以反相器称为“非门”。任何一种门电路都可以用逻辑代数式表示输出与输入之间的逻辑关系。如果非门（反相器）的输入逻辑变量为A，输出逻辑变量为L（图4），写成逻辑代数式就是L=A，A读作A反，也就是A为“1”则A为“0”。也可以列成表格（见附表），称为真值表。

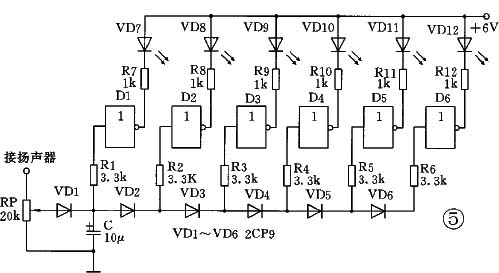

　　同学：在电平指示器电路（图5）中的反相器都是用来控制发光二极管点燃与熄灭的开关吗？

　　老师：是的。大家可以做一个简单的实验（图6）。在非门的输入端用一个可调稳压电源代替信号源，当输入为低电平“0”状态时，非门关闭，输出为高电平“1”状态，这时发光二极管不亮。当输入电压逐渐增大，达到非门的开门电平，即输入变为高电平“1”状态时，非门开启，输出变为低电平“0”状态，发光二极管被点燃发光。用CC4069的六个非门组成了音频电平指示器电路，哪位同学能分析它的工作原理？

　　 同学：我来试试看。音频功率放大器输出到扬声器的信号电压，同时引到电平指示器输入端的电位器RP上，经RP分压后加到二极管VD1上。当输入信号的幅度逐渐增大到超过VD1的导通电压（约0.6V）时，D1（非门1）的输入端变为高电平“1”，输出端变为低电平“0”，D1开启，VD7发光，其它发光二极管仍不发光。随着输入信号的幅度继续增大，二极管VD2、VD3……依次导通，D2、D3……先后开启，VD8、VD9……逐级点燃。信号幅度大小不同，发光二极管点燃的个数也不同，直观地显示出音频电平的变化情况。

　　老师：分析得很正确。大家只要把握住非门的逻辑功能，分析由非门组成的各种逻辑电路就比较容易了。

　　同学：今天组装的仿警笛发生器电路（图7），我们还没分析出来，您能指点一下吗？ (责任编辑：admin)
