固定电阻器的参数识别

时间:2014-07-08 21:18来源:未知 作者:admin 点击:
一、 固定电阻器的参数 1.固定电阻器的主要参数是标称阻值和额定功率 (1)标称阻值 标称阻值简称阻值,基本单位是欧姆,简称欧()。除欧姆外,常用单位还有K(千欧),M(兆欧),他们的换算关系是: 1T=1000G;1G=1000M;1M=1000K;1K=1000 (也就是一千进率)。
一、固定电阻器的参数
  1.固定电阻器的主要参数是标称阻值和额定功率
  (1)标称阻值
  标称阻值简称阻值,基本单位是欧姆,简称欧(Ω)。除欧姆外,常用单位还有KΩ(千欧),MΩ(兆欧),他们的换算关系是:
1TΩ=1000GΩ;1GΩ=1000MΩ;1MΩ=1000KΩ;1KΩ=1000Ω(也就是一千进率)。
  在标示电阻器的数值单位时,一般将MΩ简标为M,将KΩ简标为K,欧姆则不标单位。例如:1MΩ标作1M,1KΩ标作1K,220Ω标作220。
  (2)额定功率
  额定功率是指在特定环境温度范围内所允许承受的最大功率。在该功率限度以下,电阻器可以正常工作而不会改变其性能,也不会损坏。常用电阻器的的功率有1/8W,1/4W,1/2W,1W,2W,5W,10W。
  2.电阻器上电阻值的表示方法
  (1)直标法
  将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差 ± 20%)。也有厂家采用习惯标记法,如:
  3 Ω 3 表示电阻值为3.3 Ω
  1 K 8 表示电阻值为1.8 K
  20R 表示电阻值为20Ω
固定电阻器的参数识别

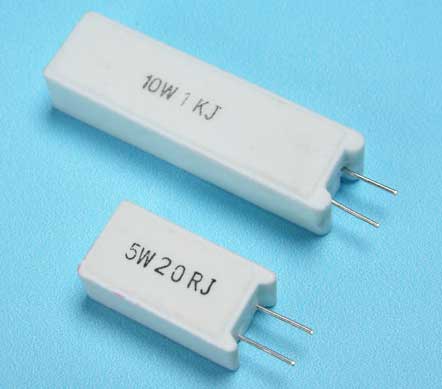

直标法电阻器
  (2)色标法
  将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差,常用的有4色环电阻和5色环电阻,其中4色环电阻是用3个色环来表示阻值,前2环代表有效值,第3环代表乘上的次方数,用1个色环表示误差。5色环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。各种颜色所对应的数值见表1-2。固定电阻器色环标志读数识别规则如图1-2所示。
固定电阻器的参数识别

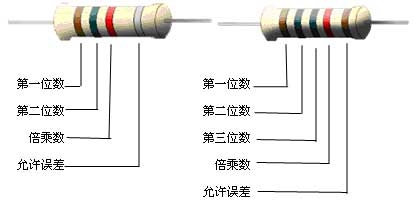

图1-2 电阻器色环标志读数识别

  表1-2 电阻器色标符号意义
颜色 有效数字第一位数 有效数字第二位数 有效数字第三位数 倍乘数 允许误差(%)
1 1 1 101 (责任编辑:admin)
