现代电子产品是以集成电路为主，但分立元器件在电路中仍然占有一席之地，即使最新的通信设备中仍使用着不少二极管、三极管。本文主要介绍片状二极管基本知识及应用指南。

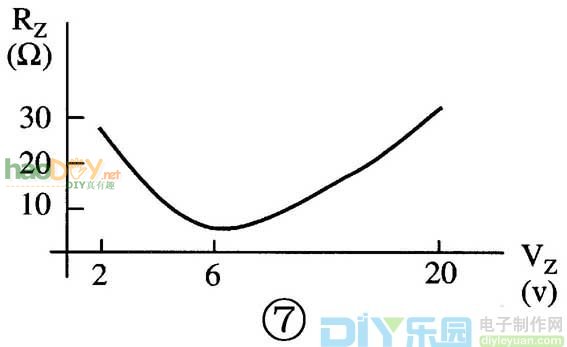

本文介绍的片状二极管有：整流二极管、快速恢复二极管、肖特基二极管、开关二极管、稳压二极管、瞬态抑制二极管及发光二极管等。有关通信设备中常用的变容二极管、天线开关二极管等将另文叙述。

基本知识

1.片状二极管的型号

部分片状二极管的型号仍是沿用引线式二极管的型号，如大家熟知的整流二极管1N4001～1N4007，开关管1N4148等。另外，新型片状二极管也有自己的型号。

目前进口元器件数量较多，大部分是美、日产品，也有部分欧州生产的元器件（如SGS公司、SIEMENS公司及PHILIPS公司等），使型号较为繁杂。由于进口元器件太多，不少人都知道美国型号1N4001，而相应的中国型号2CZ85B反而鲜为人知了。

各国都有半导体分立器件型号命名标准，如美国1N打头的，日本1S打头的，我国2A～2D打头的都是二极管。但仍有不少是由工厂自己来命名（厂标）。例如，1N4001～1N4007系列，不同的生产厂却有不同的型号，如SM4001～SM4007、GS1A～GS1K、S1A～S1M及M1～M7等等。这种不标准的型号出现在电路中时，给分析电路及维修带来很多困难。

2.封装

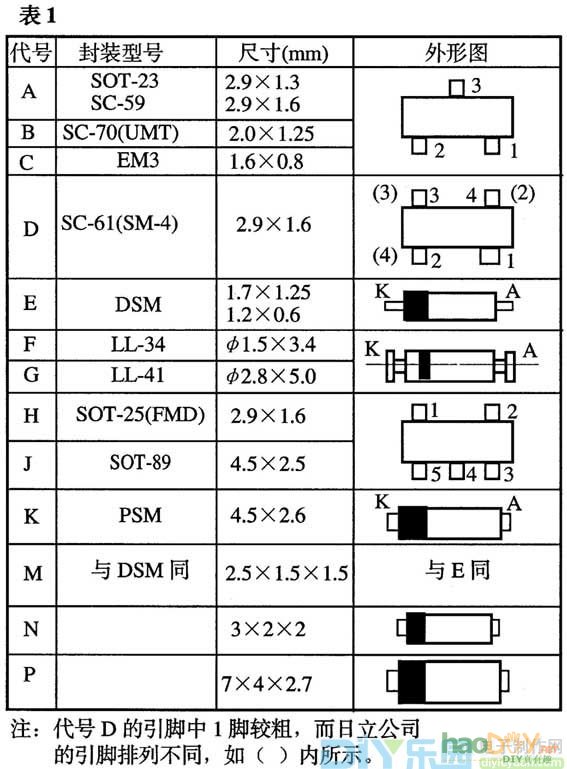

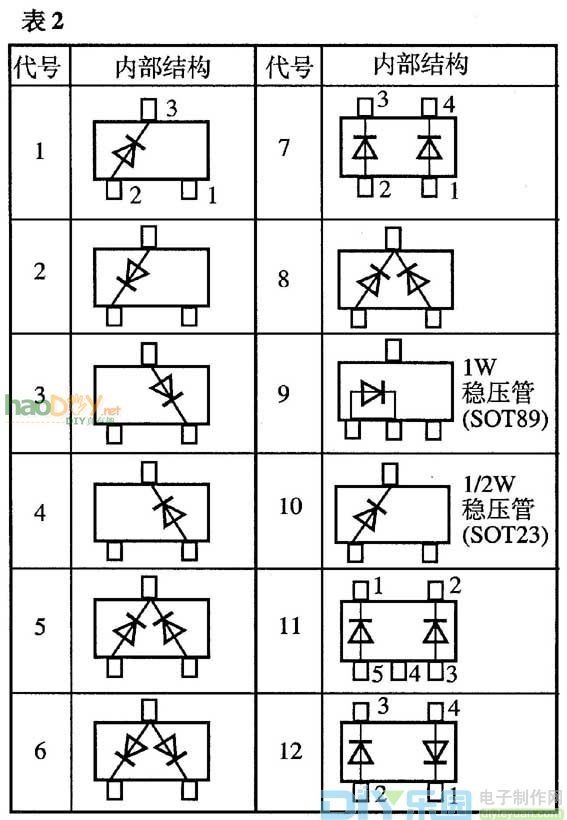

片状二极管有多种封装形式，主要可分成三种：二引线型、圆性型（玻封或塑封）和小型塑封型（SOT-23及SOT-89）。典型的封装及小型塑封型内部结构如表1及表2所示。表1、表2仅仅是部分应用较多的封装与内部结构，而不是全部。近年来，又开发出SC-70封装的二极管（2.0mm×1.25mm）新产品。

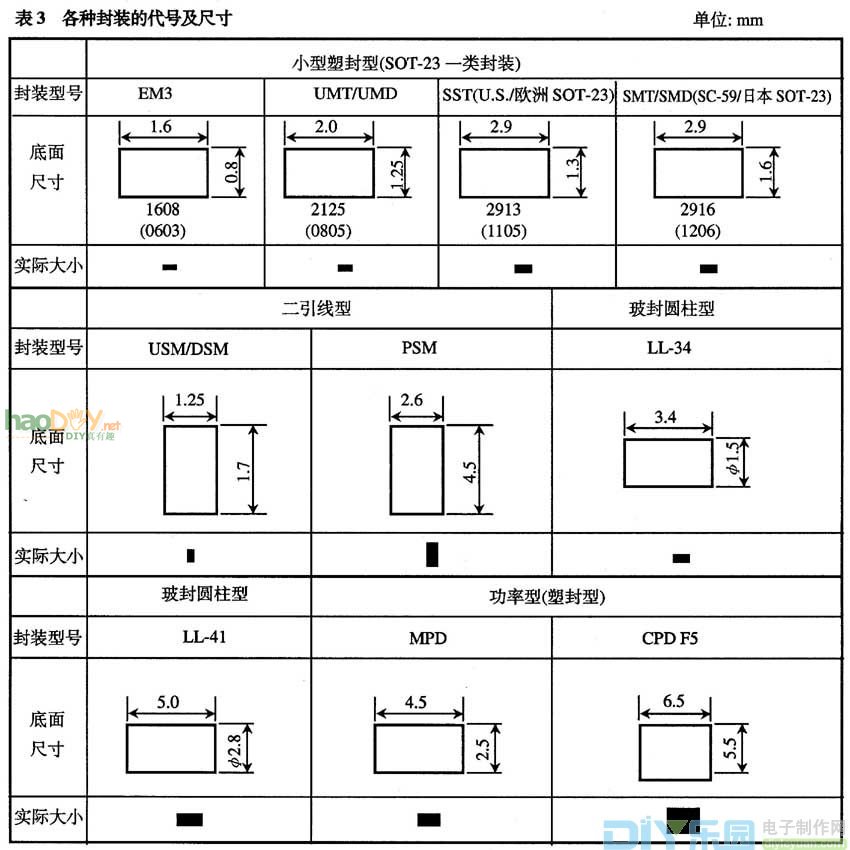

二引线型的顶面及圆桂型的圆周上有一横条标志线，它表示二极管的阴极端。各种封装有一个封装代号（见表3）。如表3中EM3是一种3引脚小型塑封型，其尺寸为1.6mm×0.8mm（相当于0603的尺寸代码）。

3.器件型号代码及色标

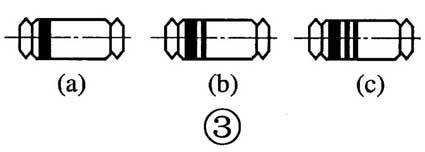

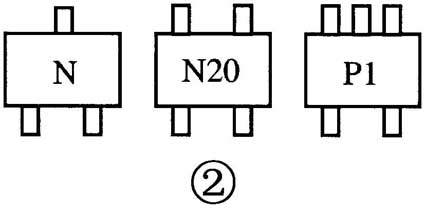

贴片式二极管小尺寸封装上一般不打印出型号，而打印出型号代码或色标。这种型号代码由生产工厂自定，并不统一。例如图1是二引线封装二极管，其顶面A2表示型号代码；图2的N、N20、P1分别表示三种小型塑封型的型号代码。圆柱型玻封二极管采用色标方法表示型号或采用印代码方式，分别如图3及图4所示。图3（a）用阴极的标志线，采用不同的颜色来表示型号；图3（b）采用两种颜色的色环表示（粗环表示阴极端）；图3（c）中第三环表示等级（用于稳压二极管）。图4的圆周上印有PH-817（是PH-5817的代码，相当于1N5817）。
