　面包板可谓是电子实验中不可缺少的一款重要工具，但是面包板为什么叫面包板，目前貌似已经找不到起源的资料了。更有甚者说，面包板是因为当年他们是在面包上面搭电路的。。。，，，我个人认为，这纯属扯淡。
　　简单的说，面包板是一种电子实验用品，表面是打孔的塑料，底部有金属条，电子元器件按照一定规则插上即可使用无需焊接。

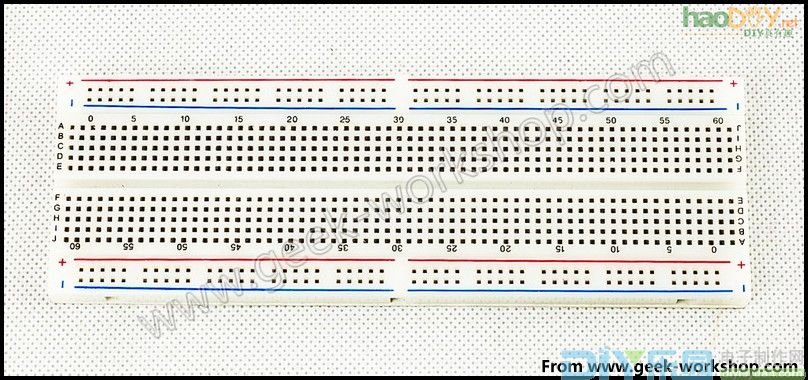

图解面包板

]

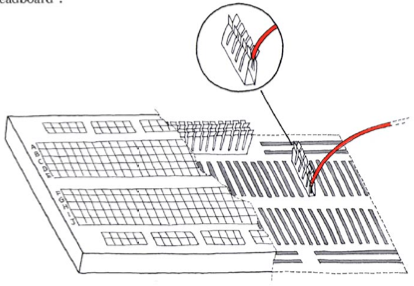

　　面包板板应该怎么使用呢，简单来说，就是把电子元件和跳线插到满是洞洞的板子上面即可，具体怎么插，怎么布局，这我们就要从面包板的内部结构上来说起。

图解面包板

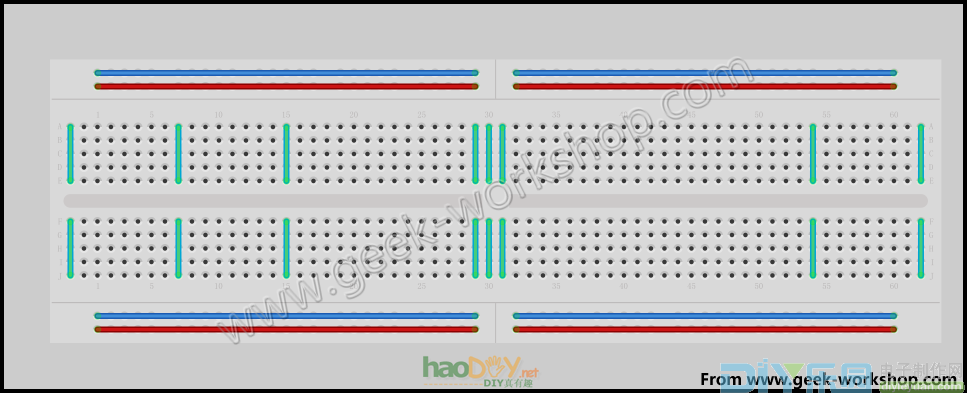

　　从上图我们可以看到，面包板的两边拥有4组8条横向相连的插孔，这4组我们称之为电源孔，一般是作为电源引入的通路，中间是上下两部分，纵向每5个孔为一个通道（这5个孔是联通的），这个就是我们的主工作区，用来插接原件和跳线。

图解面包板

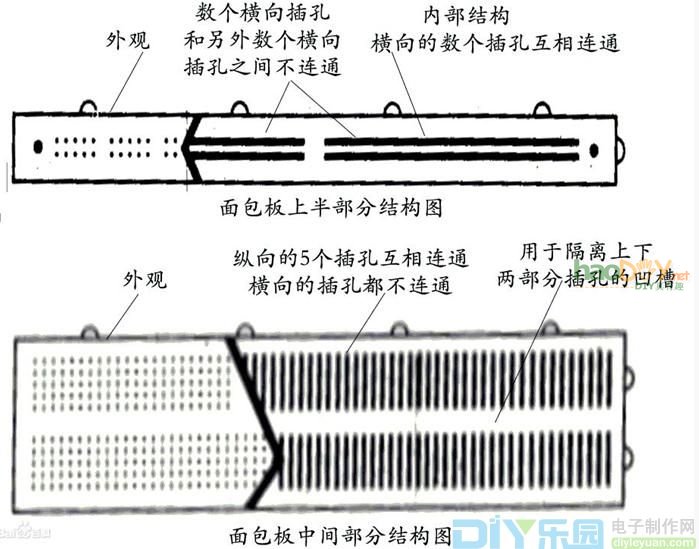

　　面包板中间为什么要设计一条凹槽呢，中间的分隔部分这样子设计也是有讲究的。

示意上下两边是断开的。
- 加了凹槽后这个宽度，使得紧挨凹槽两面孔的距离刚好是7.62mm，这个间距正好插入标准窄体的DIP引脚IC。
  - IC插上后。。因为引脚很多，一般很难取下来，如果暴力拔很容易弄弯引脚，这个槽刚好可以让大家用镊子之类东西伸到IC下面，慢慢翘起来.....
  好了，面包板的基本原理就介绍到这，使用面包板讲究创意，讲究新意，所以多练多玩就能用好面包板
