英文名：555 Timer IC
　　555定时器是一种集成电路芯片，常被用于定时器、脉冲发生器和振荡电路。555可被作为电路中的延时器件、触发器或起振元件。
　　555定时器于1971年由西格尼蒂克公司推出，由于其易用性、低廉的价格和良好的可靠性，直至今日仍被广泛应用于电子电路的设计中。许多厂家都生产555芯片，包括采用双极型晶体管的传统型号和采用CMOS设计的版本。555被认为是当前年产量最高的芯片之一，仅2003年，就有约10亿枚的产量。

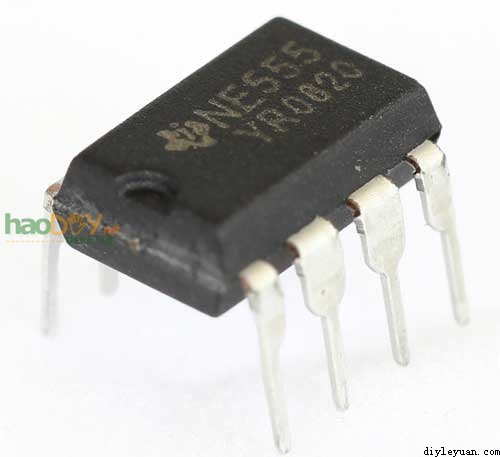

DIP-8封装 NE555实物图
NE555定时器

SOP-8封装贴片NE555实物图

NE555的引脚图
NE555引脚功能如下表所示

引脚	名称	功能
1	GND（地）	接地，作为低电平（0V）
2	TRIG（触发）	当此引脚电压降至1/3 VCC（或由控制端决定的阈值电压）时输出端给出高电平。
3	OUT（输出）	输出高电平（+VCC）或低电平。
4	RST（复位）	当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。
5	CTRL（控制）	控制芯片的阈值电压。（当此管脚接空时默认两阈值电压为1/3 VCC与2/3 VCC）.
6	THR（阈值）	当此引脚电压升至2/3 VCC（或由控制端决定的阈值电压）时输出端给出低电平。
7	DIS（放电）	内接OC门，用于给电容放电。
8	V+, VCC（供电）	提供高电平并给芯片供电。

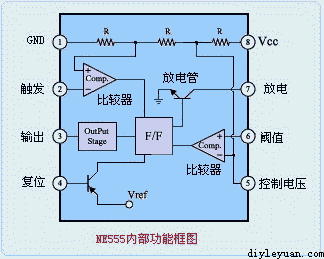

NE555内部结构图

NE555的用途
　　555定时器可工作在三种工作模式下：
　　单稳态模式：在此模式下，555功能为单次触发。应用范围包括定时器，脉冲丢失检测，反弹跳开关，轻触开关，分频器，电容测量，脉冲宽度调制（PWM）等。
　　NE555的高触发端TH（6脚）和放电端D（7脚）接RC定时电路，低触发端TL（2脚）外接触发信号。
单稳态触发器的定时时间就是输出脉冲的宽度T。

Tw≈1.11×R1×C1
NE555定时器

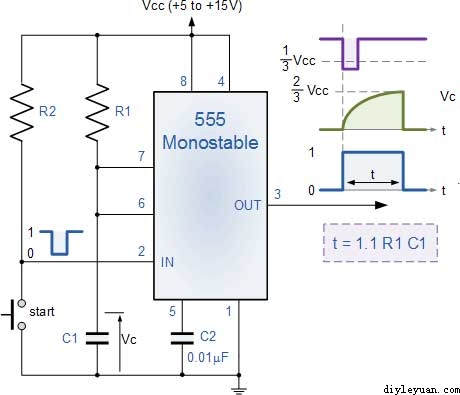

NE555单稳态电路
