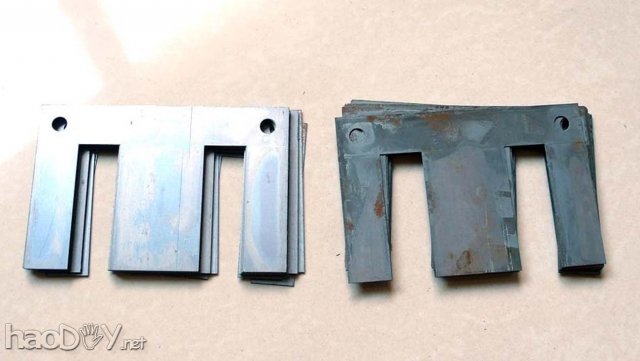

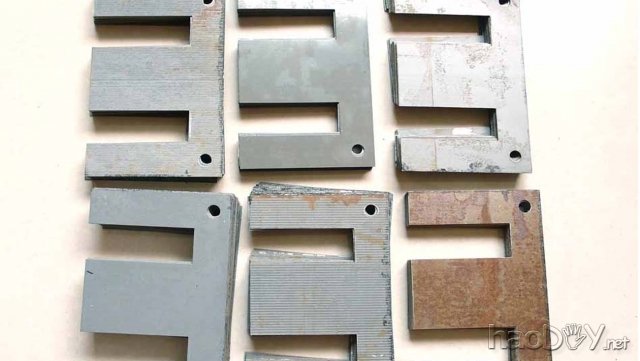

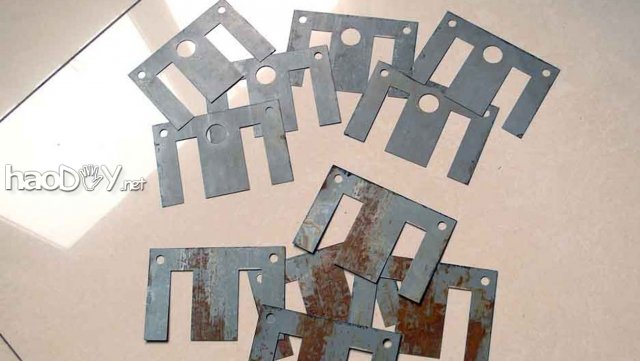

自本人《烂牛是怎样做成的？（25部学做牛）》和《配对输出牛的业余绕制技巧》上贴后，受到不少同学的关注，也收到一些同学发来的短信，希望了解和掌握与胆机电源牛制作有关的技巧。刚好前阶段受本坛一位广东同学的多次要求，为其绕制了一套重料300B电牛（一套6只），经测试，自己也非常满意，特将制作过程整理成贴发表，希望对有自己绕制胆机牛意愿的同学有所帮助，同时也望得到绕牛高手的指点，以共同促进绕牛技艺。 一、为什么要自己绕牛（特别声明：本条有些观点只是个人看法，例举也只是个案，不特别针对本坛卖牛的商户，请别对号入座，不想引起纷争）： 首先，自己绕牛的第一动因是DIY的乐趣，当自己成功制作一个自己满意的牛是，其中的成就感非花钱买牛可比的。同时也培养了自己的制作手艺。 其次，出于对纷杂的成品牛品质的疑惑。本同学也有过化钱买成品牛制作胆机的经历，但其中感受并不十分满意。 就是大厂名牌的货也并不怎么的，如93年买过当时非常有名的50w推挽输出牛（现在恐怕也在500元/对）,测量两臂直流电阻误差达3欧姆，配对误差高达5欧姆，虽然听感上并不觉得有什么突出的问题，但总感觉不是滋味。再一就是去年上半年帮朋友摩机（国内鼎鼎有名的厂机xx35,市价3500左右）的过程中，总感觉中低音部分某个地方不对劲，音场随音量偏移。于是调工作点，换耦合电容，除了音色有所变化外，问题如旧。查到最后发现输出牛一只电阻201欧姆、电感44H，另一只电阻204欧姆、电感37H，两臂电阻误差1.2到1.8欧姆，按理说电阻误差不是太大的问题，并且应该是电阻大的一只相应电感也应该大些，但问题刚好相反，于是没辙，只好把机器大卸八块，将电感小的输出牛狠狠地砸了几锤，勉强把电感调到42H多，结果感觉才好了一些。 最让我惊愕的是在今年十一长假期间，本地同好小王拿来2只96片做的电牛要求改制，一只已经击穿，系在交易坛买的200W全波整流牛，铁芯截面32*60；另一只牛吼，是在本地向正规厂家X通电器有限公司定制的昌X牌250VA桥式整流牛，商标、铭牌、参数一应俱全，铁芯截面32*65。2只牛外观都还可以，不像是粗制滥造的货色，但拆开后竟然让我感到无语。200W牛的铁芯还好，有2个品种的片子，0.35白片和0.35退火片（见图1），250VA的竟然有6个品种的片子，还夹杂了15%左右的废片（见图2、3）。经计算这2种牛设计时磁密均取13000高斯，电流密度的取值更为大胆，200W的初级0.53mm，250VA的初级0.55mm，标称3A的绕组2只牛都是1.02mm,0.5A的绕组是0.38mm，计算得到电流密度大于等于4A/平方毫米。再说线包，2只都是乱绕，松的地方松，紧的地方非常紧（上层漆包线嵌入下层的很深），很不均匀，组间绝缘都是用很薄的彩色聚酯胶带缠一层，再加一层0.08左右的电缆纸，灯丝绕组的隔离居然连电缆纸也不用，出线焊接处的绝缘只用0.15mm左右厚度的青壳纸夹一下就了事，初次级屏蔽用0.2MM以下的漆包线稀稀拉拉地绕了几十圈象征性做一下，只是浸漆还算可以，2只牛无论是设计参数的取值还是制作工艺都如出一辙，非常相似，只是250VA的厂牛绕制上稍微规整些，可谓英雄所见略同。这样的牛用来怎能叫人放心？所以还是自己制作比较踏实。    第三、自己绕牛从成本上说比较经济。如以96片为例，截面为32*65的牛，用中档H18的新片，铁芯加漆包线的成本在百元开外（大约3公斤片子和0.7公斤漆包线），自己DIY大约需要150元左右的样子，如果是成品厂牛一般会要250元左右。这样规格的牛自己设计制作一般只会到125-150VA，但厂制成品牛一般会在150VA以上，甚至到250VA。规矩的厂家会选12000高斯3A平方毫米设计，不规矩的厂家会按13000高斯4平方毫米以上进行设计。卖牛时商家一般就告诉你功率，至于设计参数那是商业机密，对不起！所以买牛时一定要瞪大眼睛，对于什么样的铁芯能做多大功率的牛自己要有一个基本的判断，再就是不要图便宜，就目前的物价水平，像样一点300W以下的电牛一般不会低于每瓦1.5元的价格，过低的品质值得疑议。要便宜经济就自己动手，一元一瓦，品质应该过得去。 基于以上三点理由，只要你玩胆机就有必要学自己会绕牛。其实自己绕牛并没有太多的难处，也不需要太深奥的理论，一般电工手册大多有低压变压器设计的章节，有初中物理水平就能看的懂。难的是信心。只要有信心，有耐心，有恒心，逐步掌握一些基本的技巧，没有理由自己就做不出自己满意的牛来。 二、电源牛的设计： 一般电工手册大多有低压变压器设计的章节，应本帖以介绍制作方法为主，设计上就不展开了，有兴趣的同学可以查阅相关章节的内容。但有几个经验数据在这介绍一下。 应对不同的空载（磁化）电流要求时， 常规铁芯磁通密度的取值： 5%以内 Z11(新）13000高斯 （拆机）11000高斯； H18(新）11000高斯 （拆机）9500高斯； H50 （新、拆机） 均不适合。 8% 以内 Z11 (新）13500高斯 （拆机）11500高斯； H18（新）11500高斯 （拆机）10000高斯 H50（新，拆机）7000高斯。 10% 左右 Z11（新）14000高斯 （拆机）12500高斯； H18(新) 12000高斯 （拆机）10500高斯 H50（新，拆机 ）8000高斯。 常规矽钢片适用电牛功率： 66片45W以下；76片70W以下 ；86片100W以下；96片150w以下；105片200W以下；114片300W以下；300W以上用133片。 (责任编辑：admin) |
