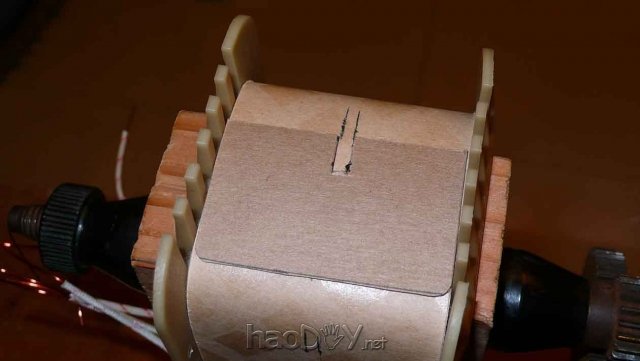

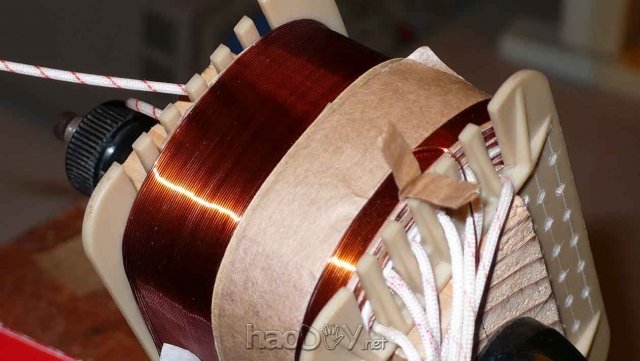

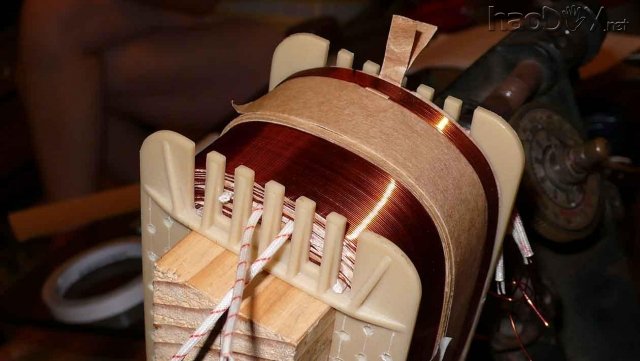

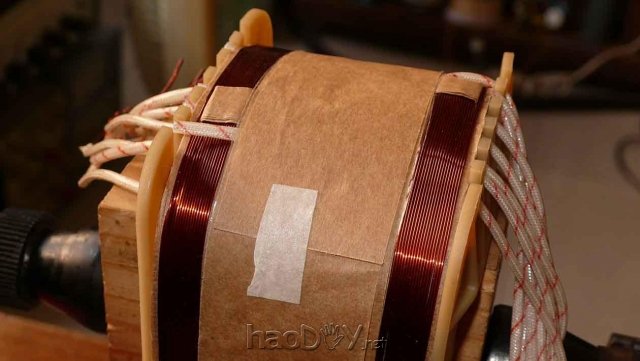

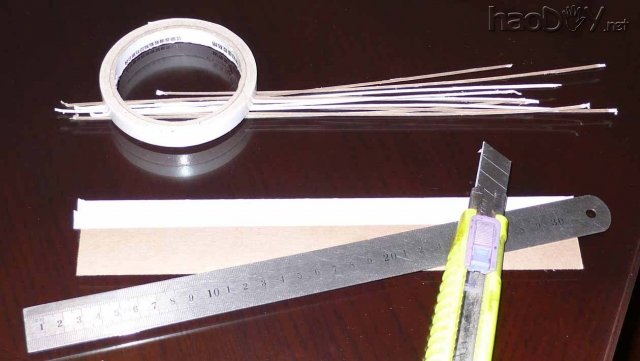

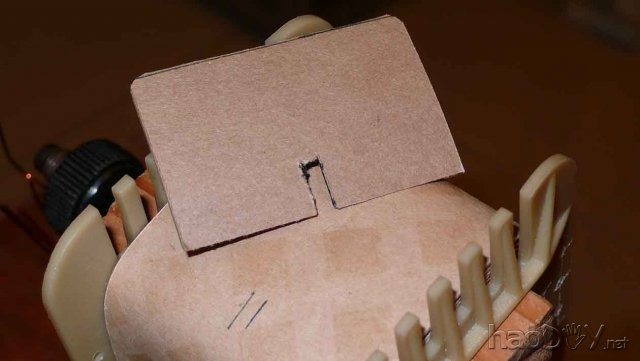

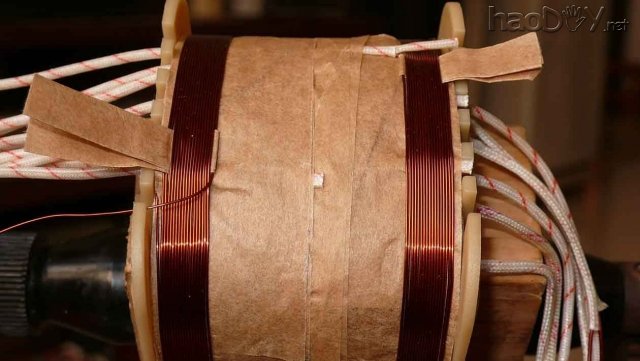

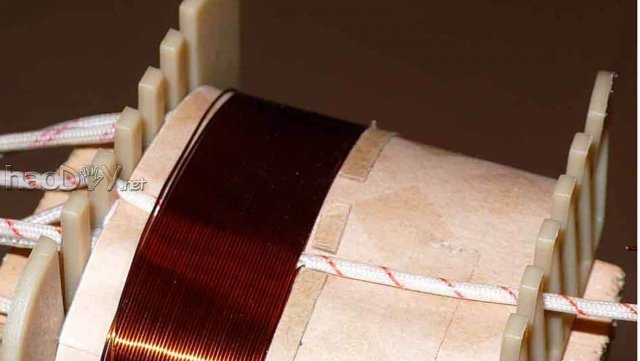

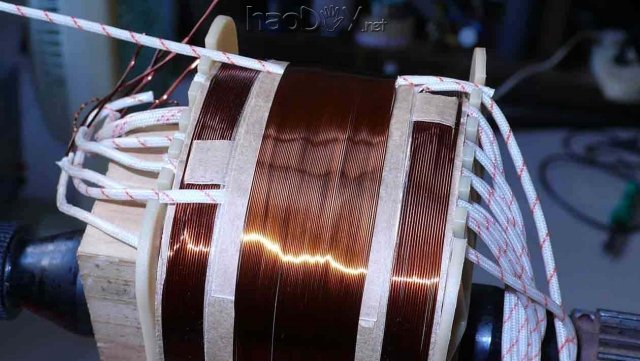

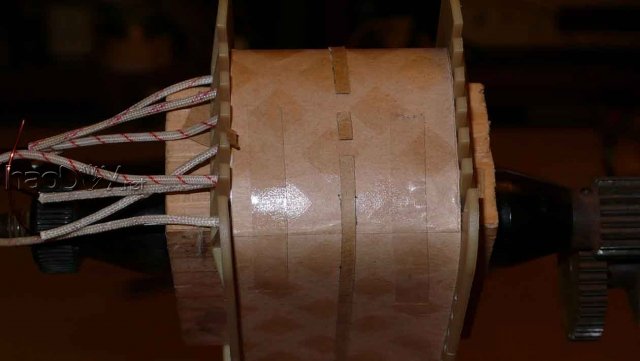

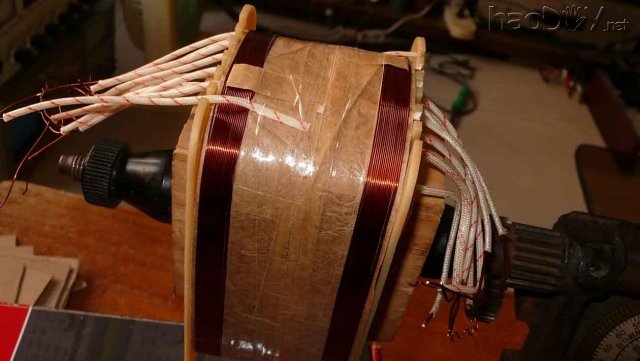

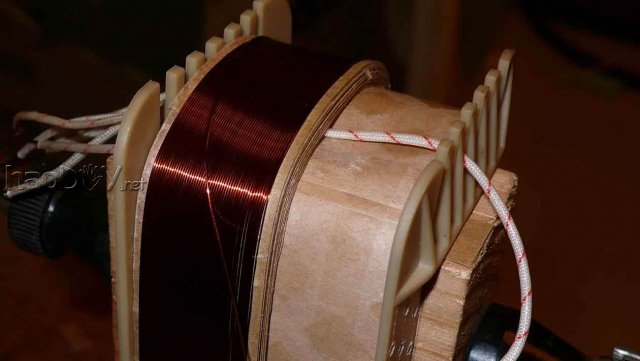

步骤如下： 1、做分半模板，取一块纸板（弹性纸、白卡纸）裁成与线槽同宽的模板胚，在模胚上划中心线，用刀片在离中心1.3mm两边的位置各刻一刀，刻出个2.6mm左右的缺口，模板就做好了。（见23）  2、画分半基线，把模板放在线槽，用细芯笔画出分半线（见图24）  3、做分半隔离条，用0.4mm（接近所用漆包线直径为好）的弹性纸粘上双面胶，然后用刀片刻出2.5mm的狭纸条备用（见图25）  4、粘分半隔离条，将裁好的狭纸条粘在基线内的位置，粘贴时注意留有过线的缺口（见图26）  5、绕线，粘好隔离条就可以绕线了，绕线、层间绝缘与初级类似。绕好一层线圈就加一层隔离条，线圈绕完，线槽分半也完成。要注意的是两个线圈的层间绝缘纸宽度是不一样的，先绕的一个等于小线槽宽加隔离条宽在强，后绕的一个比小线槽强一些就可以了（2个都在0.3-0.5mm以内），道理与初级一样，只不过线细要少放些宽度。（见图27-29）    绕好一臂后，将线圈连木芯取下，左右掉个身绕另一臂（见图30-31），两臂绕完如图32。    由于是正反绕，两个起始端（或结尾端）相当与 一个是头一个是尾，使用时只要把两个起始端连接。在绕的过程中如果有多种电压档处理也十分简单，假如有300V档,360V 档，400V档多档电压的，300V就2个都是绕到300V抽头，350V就都绕到350V抽头。不像传统的绕法，先绕个40的，再绕个60的，再绕个300的，然后在反顺序绕，比较容易错。这样还有个好处，两线圈的起始端只要不在线包内部连接，必要时可以同相并联使用（千万注意相位。弄错相当与短接），输出电流增加50%（注意不是翻倍，翻倍初级线圈承受不了）。高压绕完后，在2臂线圈距离的富余处缠上2层聚酯胶带，2层电话纸绕偏压绕组或者其它辅助绕组均可。绕完后用棉纱隔离 。（见图33 -36)
