胆机噪音:变压器与电子管的摆位

时间:2012-10-20 18:53来源:hifidiy.net论坛 作者:天狼 点击:
在我们制作胆机时若不重视变压器与电子管的摆位关系,等你开声后干扰哼声不断那已为时以晚,因此在布局设计时尽量让信号管、放大管远离电感、电源变压器、输出变压器,注重电感、电源变压器、输出变压器安装方式与信号管、放大管位置的关系。 如图所示: 图1
在我们制作胆机时若不重视变压器与电子管的摆位关系,等你开声后干扰哼声不断那已为时以晚,因此在布局设计时尽量让信号管、放大管远离电感、电源变压器、输出变压器,注重电感、电源变压器、输出变压器安装方式与信号管、放大管位置的关系。
如图所示:

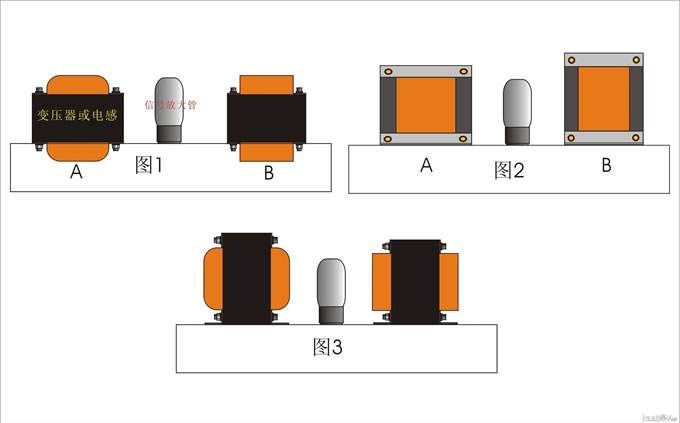

图1为最佳首选变压器平放可以防止干扰的发生;
图2变压器铁芯对著电子管可以减少干扰;
图3变压器铜线对著电子管会产生干扰;
注意!电感线圈所产生的干扰是比较大的,千万不可忽略。

胆机噪音:变压器与电子管的摆位

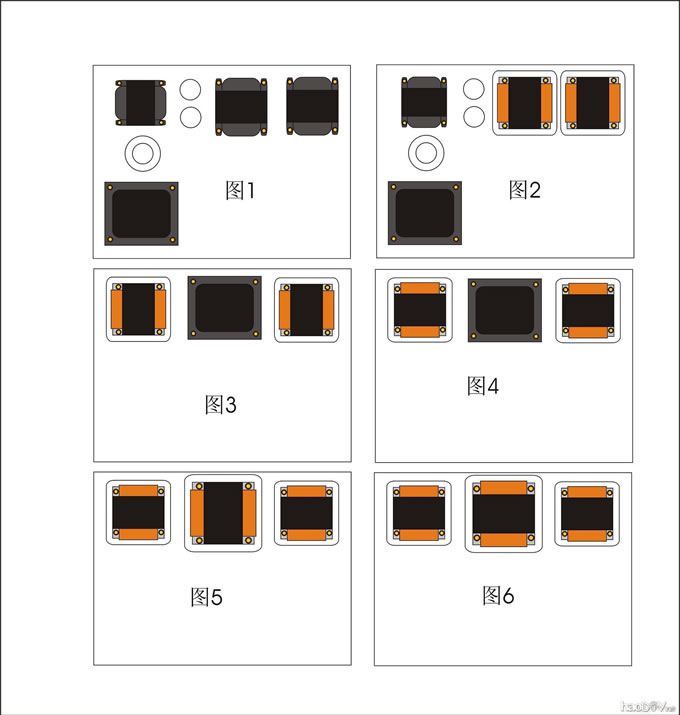

图1图2为最佳首选可以防止干扰的发生;
图3图4图5可以减少干扰的发生;
图6会产生严重的干扰。

胆机噪音:变压器与电子管的摆位

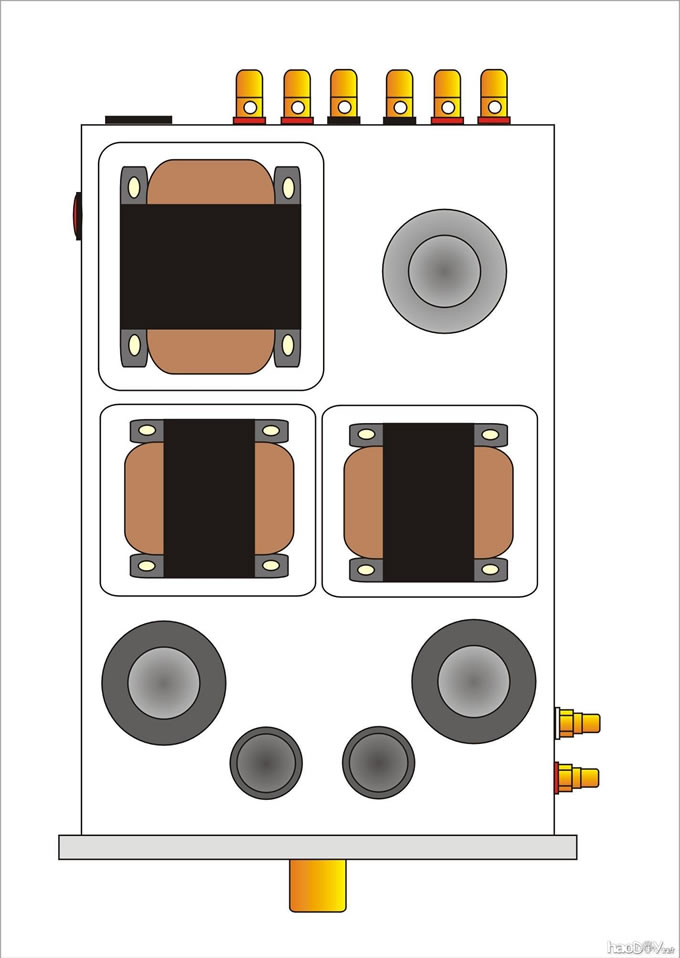

因直机箱尺寸一般比较瘦长,若信号输入座安排在机箱后面会造成机内信号线过长产生信号干扰,我主张信号输入座安排在机箱前侧缩短机内信号线长度,消除因机内信号线过长所产生信号干扰,仍之可以不用屏蔽线。

胆机噪音:变压器与电子管的摆位



不赞同使用牛罩以后可以随意摆位布置,牛罩可以可以降低干扰但不能完全消除干扰。要消除干扰哼声必须多管齐下

产生干扰的根源有电场与磁场,强度与电压(电位)距离有关。知道了这个关系那就可以想办法解决。
电压放大管主要是防止电场、磁场对它的干扰,其次是散热问题,电压放大管发热量并不大。功率管主要考虑散热问题,尤其是屏耗大的功率管发热量巨大。其次是电场、磁场对它的干扰。 (责任编辑:admin)
