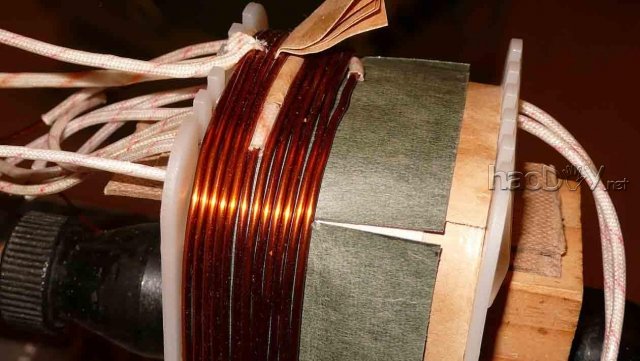

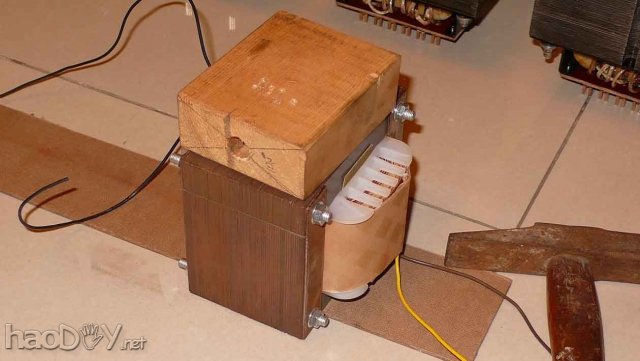

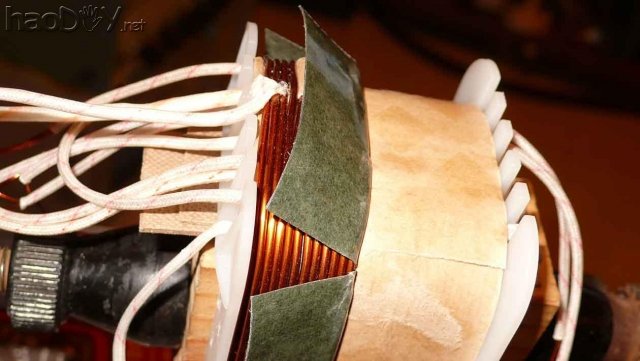

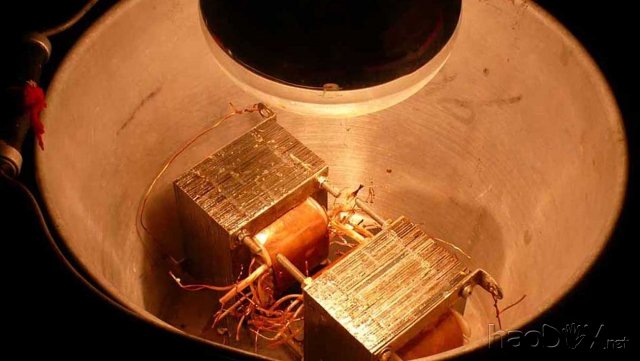

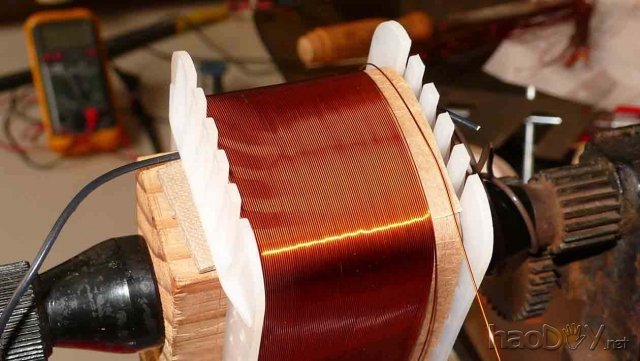

整流后用胆管缓冲，电压可以在千伏以上，也就是说与其它管子的灯丝存在非常高的电位差。使用整流管灯丝绕组的绝缘要进行特别的处理。 在进行过组间绝缘处理的线圈加上一层坑槽纸（宽度为灯丝绕组的2个宽多一些），四角剪一个口（剪口宽相当与线圈的宽度），然后绕线（见图56）。  绕好后把坑槽纸反上线圈盖住，在每个剪口的位置盖上一片坑槽纸条，用聚酯胶带缠牢（见57）。在灯丝位置的旁边绕3mm宽的棉纱，就可以绕其它绕组了。绕好全部绕组后，进行绝缘、屏蔽。整形等，与高压牛的流程基本一致。  六、扼流圈 扼流圈的绕制与灯丝牛的初级绕制相同，比较简单，就不特别介绍了。图58是绕制中的扼流圈，扼流圈只需要底筒和线包外的屏蔽。  以上分别介绍了高压牛、灯丝牛和扼流圈线包的绕制，如果掌握了线包绕制的技巧，并付诸实践成功，那这牛就可谓已经成功了60%了。对于高压绕组与灯丝绕组在一起的牛，完全可以参照以上的方法进行。 绕组的安排也可以在遵循一定原则的前提下自由发挥，绕组安排的一般原则是：初级先绕，然后按电流大小，电流小的安排在里层，电流大的安排在外层，这时因为电流小的绕组线圈的发热量比较小，电流大的发热量比较大，在变压器线圈的1/3—2/3的位置，散热是比较差的，所以应该避免把发热量大的绕组安排在这一段位置，而应该安排发热量小的小电流绕组，在2/3以外的位置散热比较好，安排大电流绕组时正好满足其散热要求。当然也不要死搬教条，有时候也需要灵活应用，如对于匝数少的小电流绕组（如偏压绕组，延时电路的辅助绕组等）就可以利用大电流组之间的间隙，在可靠绝缘的情况下，安排绕制；单独安排一层绕制的话有可能会造成窗口的浪费。 线包绕好并整形完成后，测一下各组的绝缘，有条件可以进行一下耐压测试，没有问题就可以进行插片。 七、插片 以上几节，讲了线包绕组的制作，线包绕好后，整个牛也只完成了60%，还有40%要在插片和烘干浸漆的过程中来完成，插片的重要性在整个牛的制作中应占25%以上的分量，特别是使用二手拆机片的情况下，插片的好坏直接影响到牛质量的与否，如振动噪音除设计上的缺陷外，最大的原因就是插片不善引起的，所以对于插片的环节也应该足够的重视。 1、 插片的前提是要分清片子的正反，所谓正反是指矽钢片在冲制时冲压方向造成的，通常情况下，矽钢片处在模具的上模一面与处在下模一面的冲口是不一样的，总是一面冲口光滑，一面冲口略带毛刺，再好的模具也有这样的现象，只是毛刺面的程度要小的多，甚至不容易观察到而已，用手摸就比较容易区别正反（这里姑且称光滑的冲口面叫正面）。插片时要把片子全部朝一个方向进行，如正面全部朝一个方向插片，不要正反不分地随意插，这会造成片与片之间的间隙有大有小不均匀，容易造成牛叫，特别是冲口毛刺明显的片子和二手片。 2、插片时先插E片，每插2片（叠片最多不要超过3片，太多时EI片之间的缝隙会大一些，影响电感量）交叉一下插片方向（注意片子的正反面不能变），直到不借用工具时不能插时就算插满了。插满后并不等于就插紧了，还需要借用简单的工具在部分2片一叠的E片中间加嵌一片E片，嵌入后用大号起子柄均匀敲入。加嵌片子时要在铁芯的两端均衡地加，不要只加一端而另一端不加。一直到感觉铁芯比较紧了的时候，把电牛放在平整的木板或者地面垫坚韧的纸板上，然后在铁芯垫块平整的木块，用锤子把铁芯四面轮流错位地敲几遍，最后把铁芯敲正(参考图59)，在再两端上1-2片就基本可以了。插紧E片后再错位—矫正一次，E片就插完成了。这样做的目的是使铁芯片与片中间的间隙分布均匀。 3、插 I 片，插 I 片比较简单，只要分清I片的正反面按E片一样的方向顺序插上就行，然后用起子柄把铁芯敲正。 4、二手片绝缘层损坏片子的处理。对于二手片，多少有些片子绝缘层会损坏，或者片子生锈，抛弃的话，铁芯的叠厚又不够，这时可以将生锈的片子用铜丝刷刷掉铁绣，在损坏绝缘层片子的两面安排2片绝缘层良好的片子进行处理，这样可以把绝缘层损坏的影响降到最低，一般比不处理要好许多。 5、装好片子后，先不加夹铁，测试绕组与铁芯绝缘无异常后，给初级加上额定的电压，这时电牛不应该有明显的哼声，以空载30公分不可闻为基本要求，如果达不到要求，排除设计问题，可以重复本节步骤2进行调校后加嵌片子。本例套牛为10公分以外不可闻，用手摸可以感觉轻微的工频振动。 合格后加上夹铁半紧螺栓，将铁芯整平后（参见图59），收紧螺栓，就可以烘干浸漆了。  八、烘干浸漆 在业余条件下，通常不会备有烘干箱来进行电牛的烘干，比较简单可行的办法是用红外线灯泡进行烘干。先准备一个200W的红外线灯泡（连灯头大约10元左右），一个金属容器，一块大号铝散热器。把散热器放在容器的底部，放上待烘干的电牛，电牛上方15公分的位置安装红外线灯泡进行烘烤。烘烤时间根据气候温度以及电牛的大小决定，一般18-24小时左右。底部放置散热器是起匀热作用，烘烤时铁芯热量的一部分通过散热器传导到金属容器散发，防止烘烤时电牛过热造成烤糊。（见图60）  (责任编辑：admin) |
