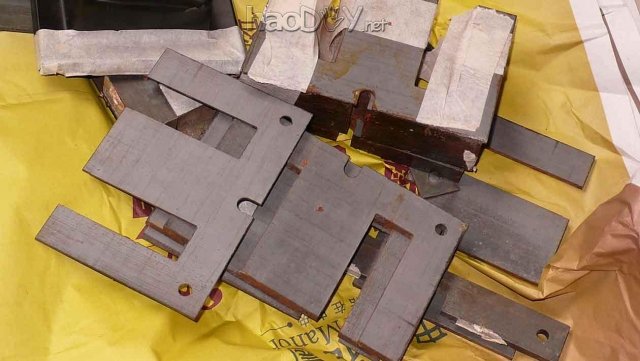

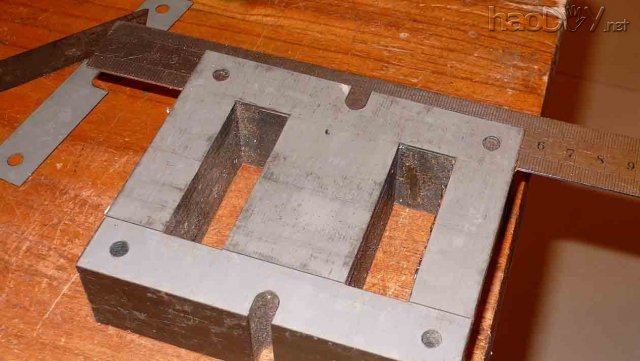

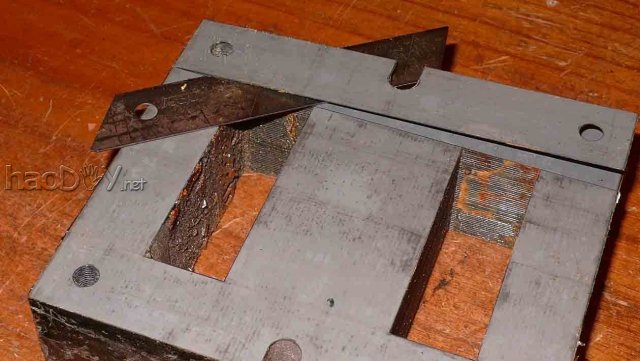

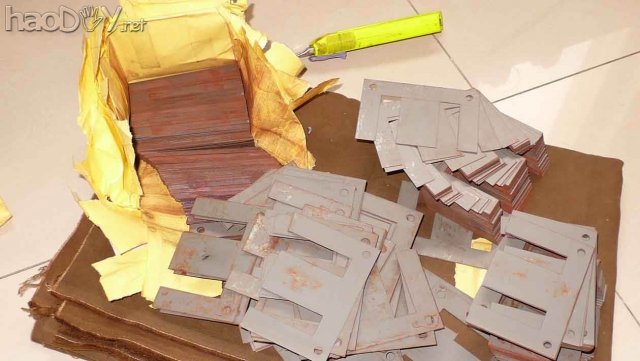

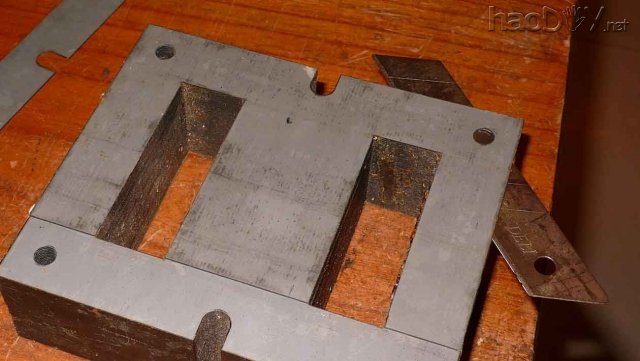

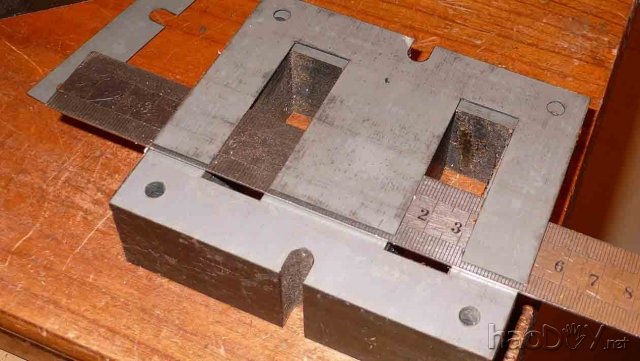

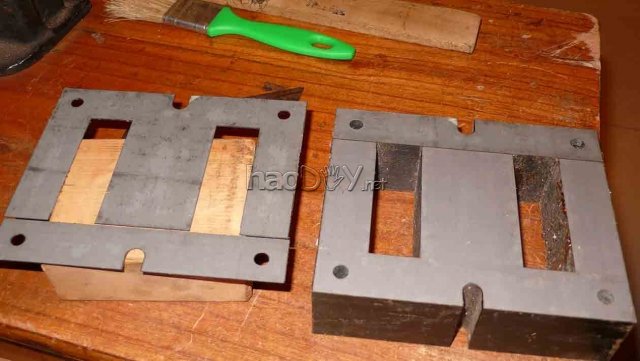

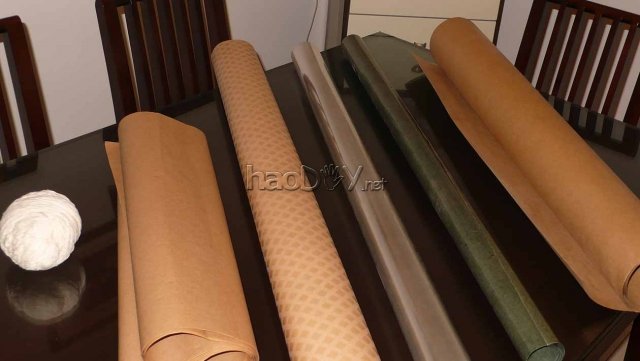

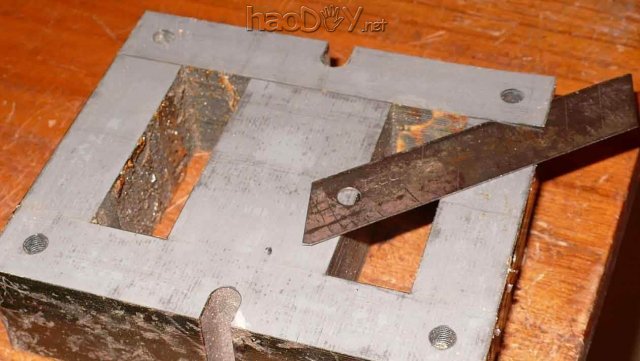

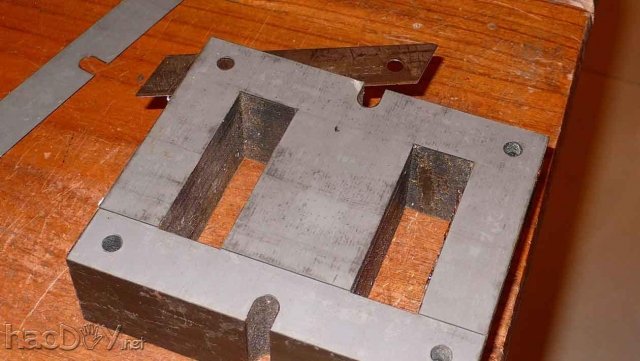

电流密度的取值: 电流密度常规家庭用途可以取3.0A/平方毫米。也可以根据电牛的功率、用途进行取值，如300W以上取2.5，75w—300W取3.0，75W以下取3.2，但绝对不要大于3.5，否则安全性没有保证。单端甲类取小一点，推挽机取大一些。常用取值范围在2.5—3.2之间，小了不经济，大了不安全 三、电源牛的制作： （一）材料准备： 漆包线：漆包线一定的选通过质量认证的正规企业的产品，外观上漆膜要均匀，手摸线身柔软为好。市面上能买到的漆包线基本上是QZ-1和QZ-2高强度线，如果准备层层加纸的话，选用QZ-1，如果不加纸密绕就选QZ-2的，漆膜要厚一点，绝缘强度要好些。还有就是QA线，这类线是高频线，价格要高不少，用在传输牛（如输入、推动、输出牛等）不错，但其抗电晕强度和耐高温性能不太好，不适合用在电源牛。 矽钢片：有条件要选上好的片子，如Z11 、西电等，二手的也可以，但一定要注意辨认，有新的H18退火片也可以。本制作96片是用的Z11二手散片和带有西电特征的114整块铁芯(见图4、5)   绝缘材料： 图5为本例所用的绝缘材料。  左边：纯棉纱，用来填平绕不满一层时线槽找平和同层2个相邻绕组的隔离；0.05mm电话纸，层间绝缘用；0.08mm压花电缆纸（这种纸韧性和强度都好过普通电缆纸，浸漆后花纹消失的无影无踪），与聚酯膜搭配组间绝缘用；0.08聚酯膜，与电缆纸搭配组间绝缘用；坑槽纸，整流管灯丝组加强绝缘用；弹性纸，高压牛分半绕制做隔离圈用。 另外还需要一些美纹纸胶带，双面胶带，透明聚酯胶带，聚酯彩色胶带也可以。但不要用塑料的电工胶带，这类胶带耐热性能差，易老化，千万别用它代替。 （二）铁芯分解： 如得到的铁芯是整块的，就需要分解。我听到有些朋友随便是用起子凿开，这样不太好，这样造成片子的变形过大，也会使片子上的绝缘损毁，对于普通的片子也就罢了，对于稀有的好片实在可惜，而且有时候就缺几片不成，使用铁芯分解还是小心仔细为好。 我分解铁芯按以下步骤进行： 用刀片先拆 I 形片。在外将刀片插入铁芯后，移到铁芯里边，将刀片往外推，I 片与铁芯分离了（见图7、8）   拆完 I 片后拆E片，用刀片在E片外面的一端开个缝，再在另一端开个缝，小心用刀片将缝贯通，插进不锈钢皮尺（不要用手工锯条，硬度太大，并且锯齿面粗糙，极易损坏片子的绝缘），然后往下拉，E片就与铁芯分离了。（见图9-12）     用这样的方法分解的片子很平整，并且片子的绝缘涂层保存的很好（见图13）  (责任编辑：admin) |
