DIY电子管测试仪，点击图片可以看的清楚些。

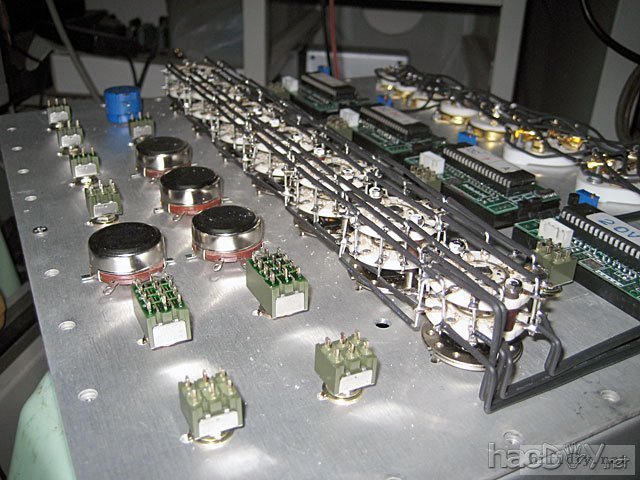

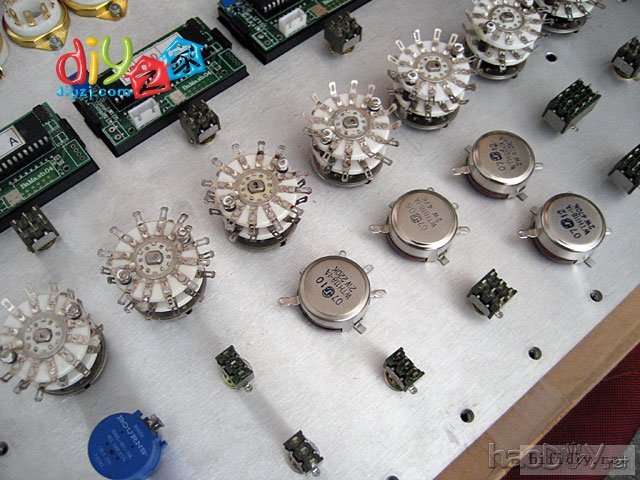

利用独立的各极波段开关选择可以测量大部分胆管，模拟实际工作状态，调节屏极电压和栅极电压测试胆管的最佳工作点，输入音频信号还可以播放，可以测单端输出变压器等实际工作状况；电源：高压0-400V可调，电流最大125毫安，栅极电压0至-100V可调，电流1毫安，灯丝5V、6.3V、12.6V，电流6A，也可以设计成0－15V可调，这是大体思路。 体积是：长380MM，宽330MM，高60MM。 管座分别为：小七脚，小九脚，大九脚，大八脚，平板四脚，平板五脚，平板六脚，平板七脚，特殊的管脚搞个万能的转接线行了。

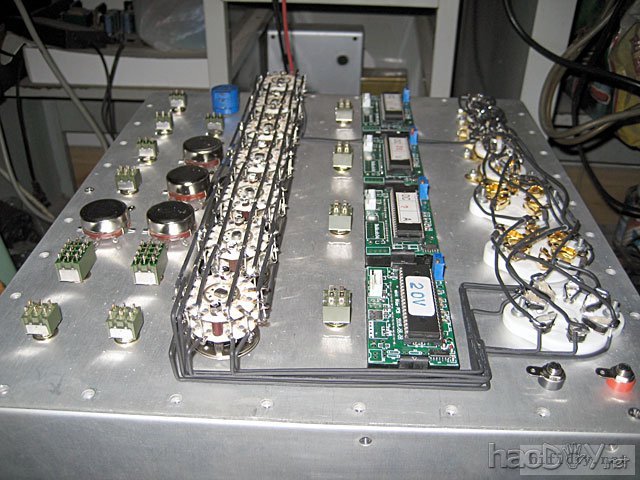

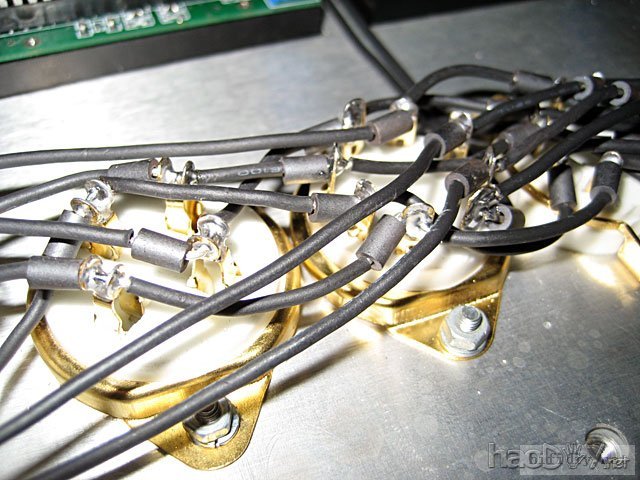

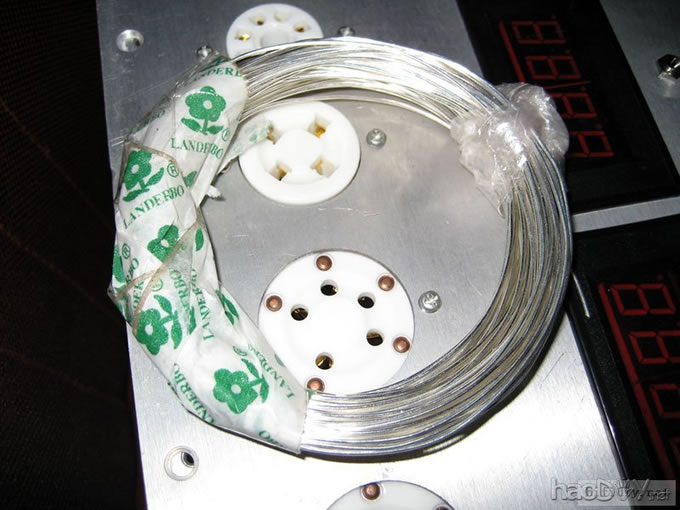

下面是1MM的镀银线。

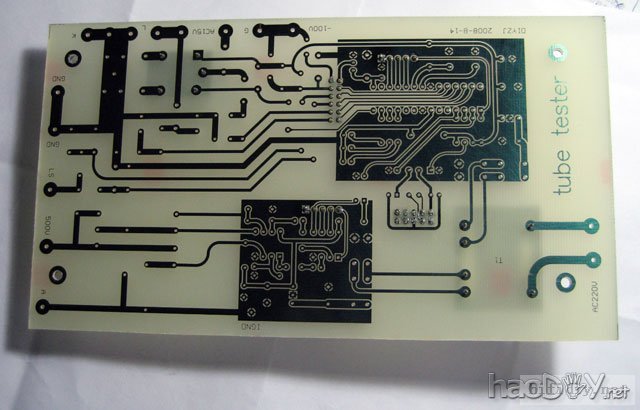

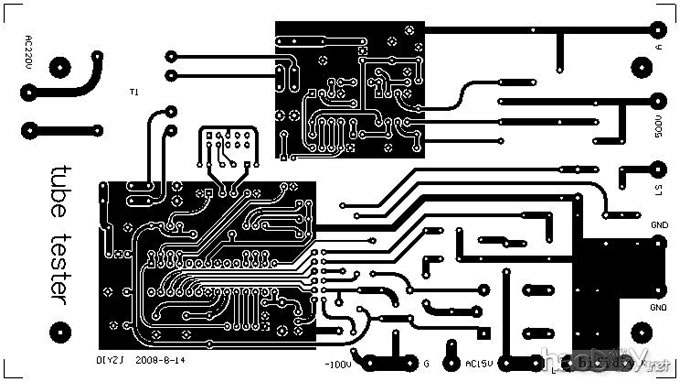

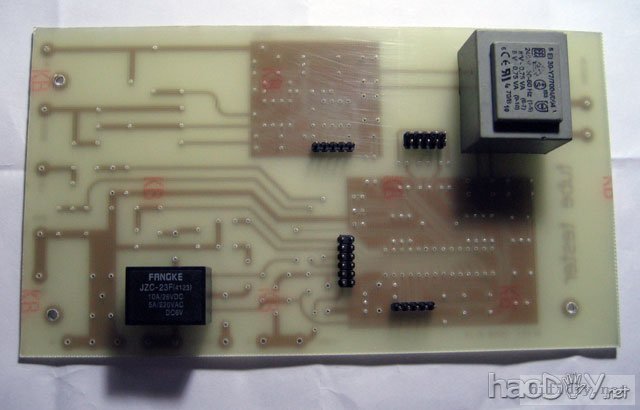

多谢支持，停了一段时间是因为计划有变，现改用单片机连接电脑测胆了，初步电路已定，同时测量灯丝电压电流、栅极负压、输入栅极交流信号、帘栅极电压、屏极电压电流，屏极交流电流共8个指标，这几天画线路板，不能急，想好了才去做，稳当一些。 线路板打样好贵哦,10*18CM的双面板要300元,想想还是自己做的好,把双面板改成单面的了. 出了四次菲林才合格

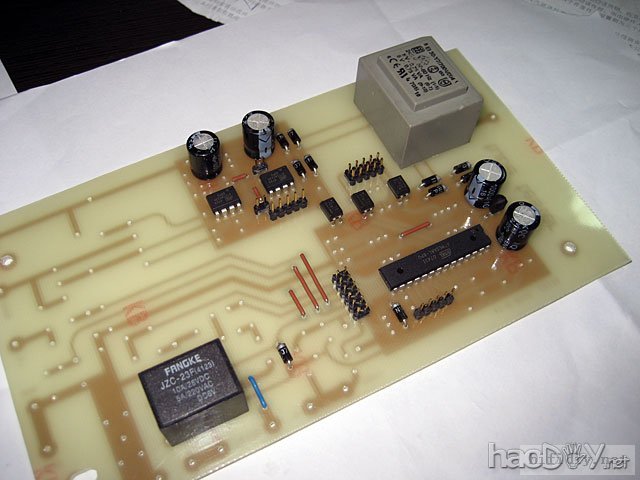

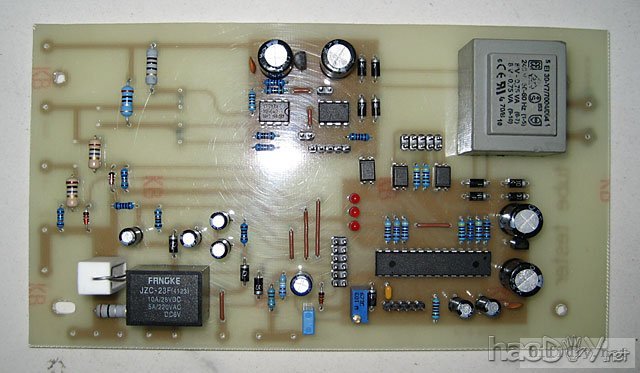

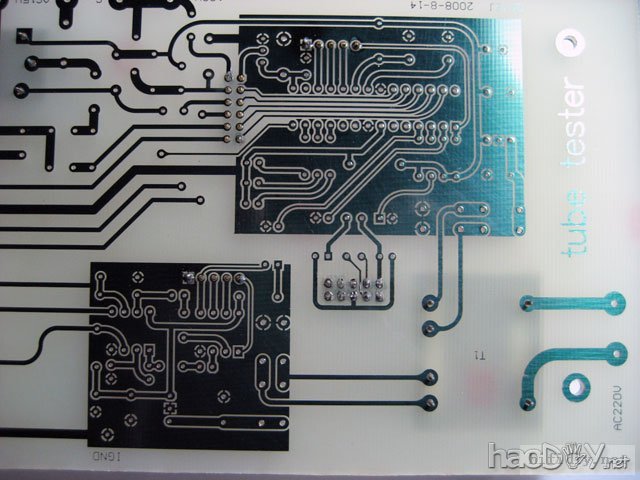

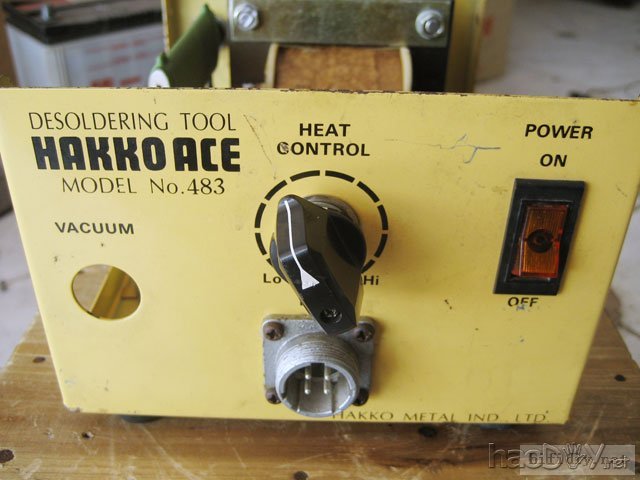

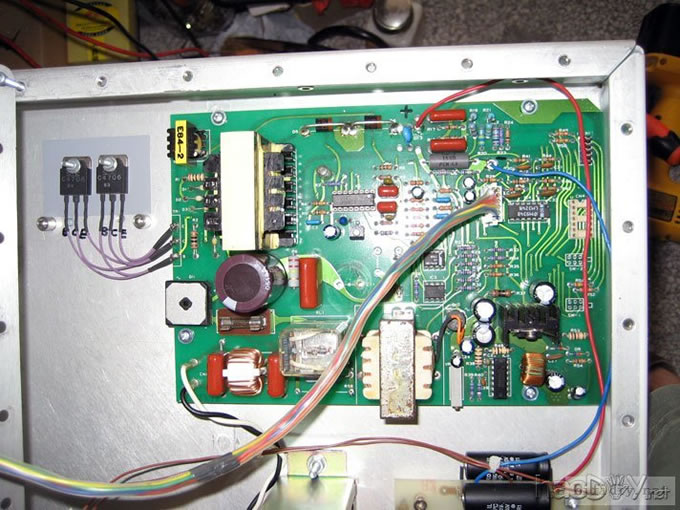

还是第一次碰到这么难焊的东西,敷铜的地方线路很密,一不小心焊锡就会粘到旁边的线路,绿色的感光膜还要到了一定的温度才融化才可以上锡,焊点很难看哦,还是看看正面吧,进度很慢,很多零件都是拆件后才装到这块板上的,多一倍功夫,不过还是天天向上的.

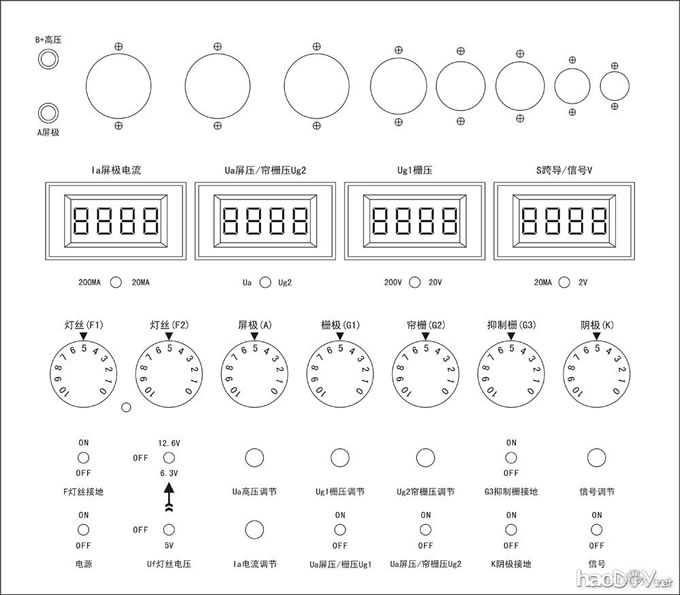

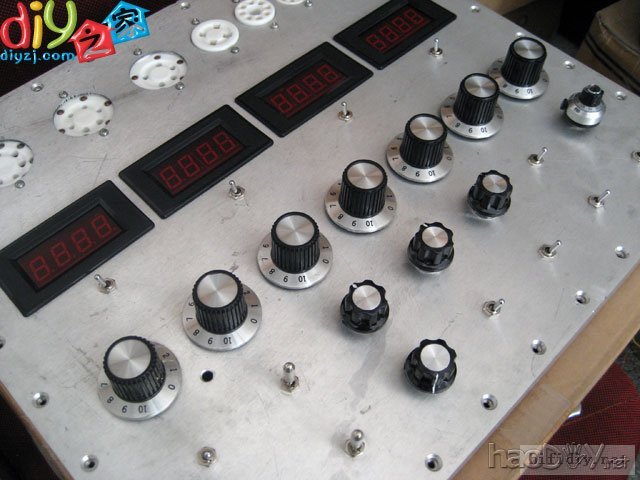

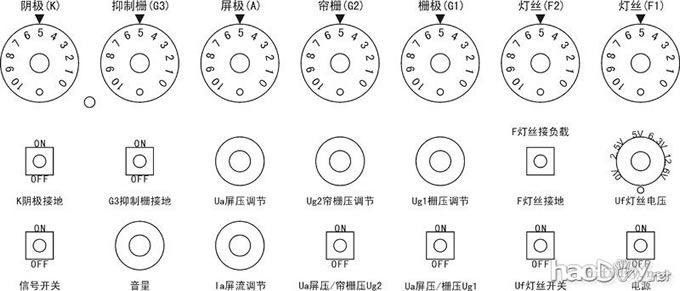

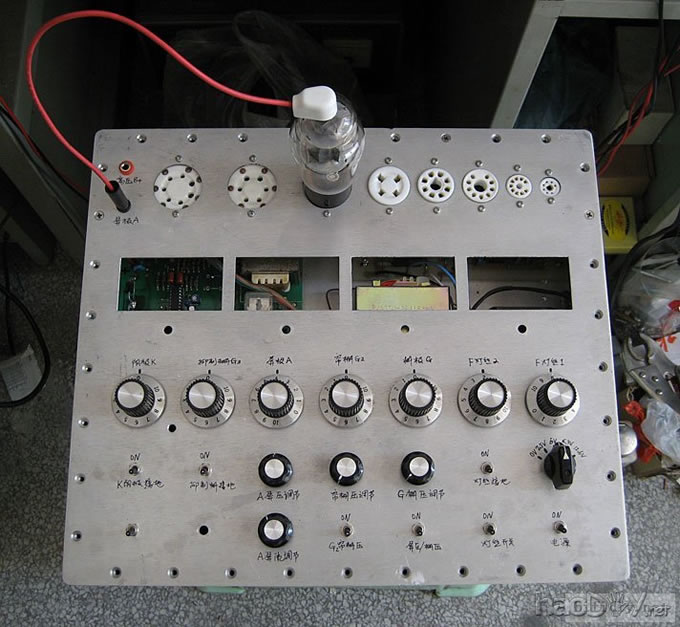

面板已经改成这样了

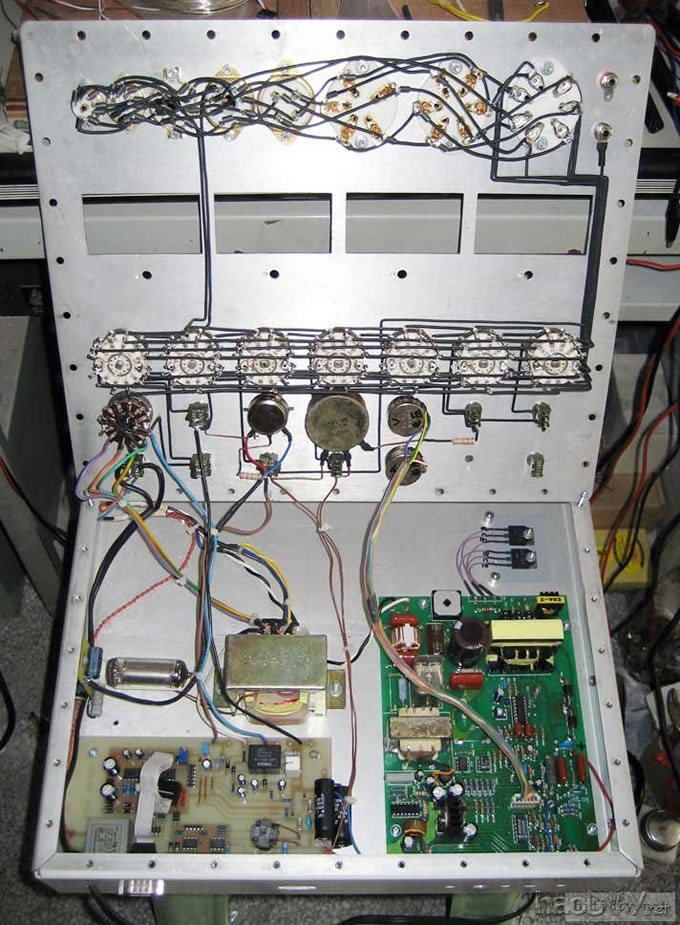

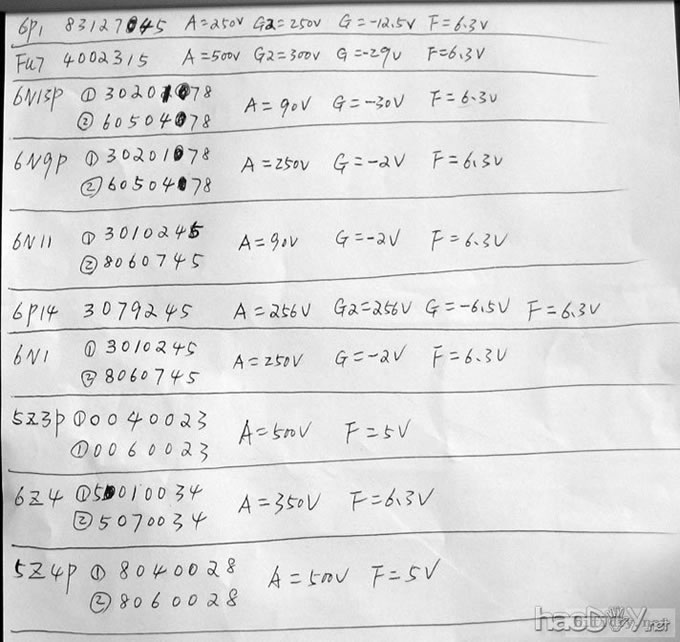

今晚换了灯丝线和一些其他的连线，昨天一时找不到线又要急着试机所以顺便用了些差线，试了也还可以，今天找齐了线就换上了，负压线路也改了一下，主要是电流，之后开机测量了一下各电压，高压是0-540V，负压是0-－105V，灯丝电压有0.几V的误差，市电变化灯丝当然也有一点变化啦，问题不大，顺便上了一个6P1管测试，按照手册把各个波段开关调节到相应的管脚，按照手册电压，屏压取250V，帘栅压取250V，栅压取－12.5V，用数字万用表检测调节，屏压和帘栅压都可以调到250V整，栅压调到－12.52V尾数0.02有一两位数变化，接着跟朋友聊天，一个钟头后再去测量一下各个电压，结果屏压、帘栅压纹丝不动250V，栅压也还是0.02处有一两位数变化，很稳定，非常满意，相机别人借走了，本来想上几张图的，明天吧，下一个任务就是连接电脑软件调试，我会继续跟进，谢谢大家支持。 多谢支持，虽然软件还没有写好，但是今晚用万用表也测了一些管，还按照电子管手册写了些参数，给大家看看，测的一个外观看上去玻璃有点裂痕的FU7管屏压压上到500V，帘栅压300V，栅压负29V，结果内部跳火了，东闪一下西闪一下的很好看哦，真的象放烟花啊，对了我的电源有恒流装置电流不会大到那里去，6N13P开了1－2个钟各电压都纹丝不动，电源不错，灯丝电流有点小了，1.2的线，2.5A压降到5.8V了，先顶着吧，今天就到这，晚安。

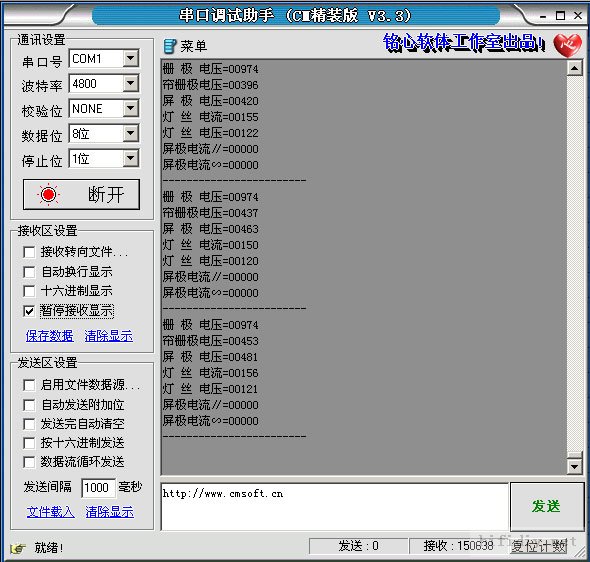

串口接收的数据

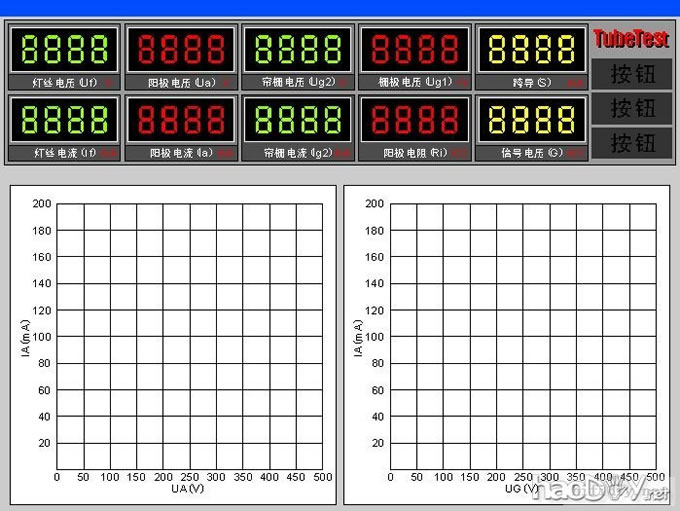

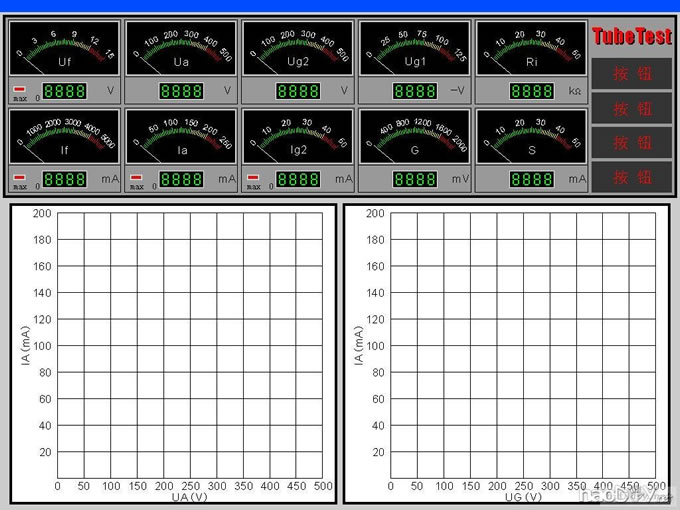

唉呀，软件不是我写，是一个朋友帮我写的，他比较忙，飞来飞去的，我也没办法，大家慢慢等吧，总会出来的，时间问题。 大家看看这个界面如何 电子管测试仪界面.JPG (156.34 KB)

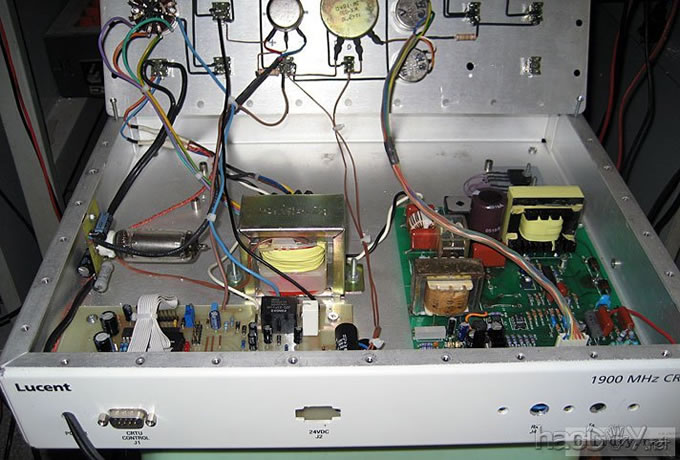

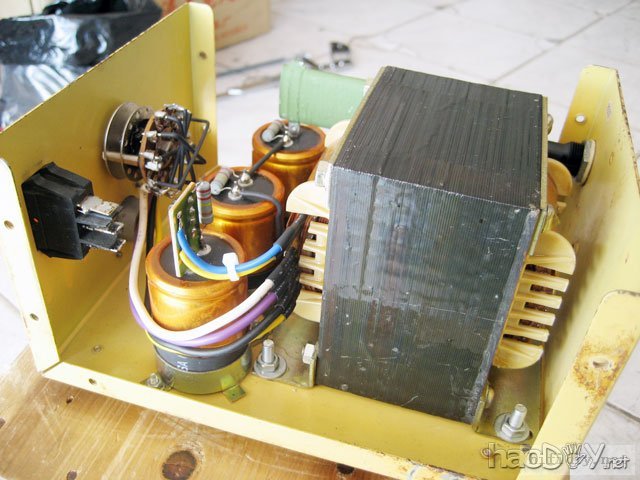

终于搞好了，左一表头显示屏压和帘栅压，量程0-1999V；左二表头显示屏流和帘栅流，量程0-199.9MA；左三表头显示负栅压（到时候看看再显示灯丝电压吧），量程0-199.9V；右一表头显示信号电压和跨导，量程0-1999MV和199.9MA；主电源外置，整流滤波后送入主机，电压为屏压和帘栅压用的600V、负栅压用的200V、灯丝用的2.5V、5V、6.3V、12.6V；灯丝电压选择在外置电源上波段开关选择后送入主机，屏压、帘栅压、负栅压分别用三个独立可调电路，互不干扰，暂定屏压0-500V屏流200MA，帘栅压0-500V帘栅流20MA，负栅压135V栅极电流10MA，测跨导的交流信号暂时用外置信号发生器输入，接下来就是测一下我的管子了，看看还有什么地方要改进的。 (责任编辑：admin) |
