初烧DIY讲座——电子管功放胆机测试要点(上)——“理论”篇

时间:2013-01-25 22:42来源:www.tubebbs.com 作者:白居不易 点击:
新制作或维修前后的 胆机 都需要进行测试,下面参照有关资料简要介绍一下胆机测试的问题: 一、静态检测及调整 (一)、电路检测及调整 功放 焊接后在不不插 电子管 不通电情况下,按照电路图,从后至前逐一检测接线、 变压器 、 电阻 的阻值,发现短路或阻值
新制作或维修前后的胆机都需要进行测试,下面参照有关资料简要介绍一下胆机测试的问题:
一、静态检测及调整
(一)、电路检测及调整
    功放焊接后在不不插电子管不通电情况下,按照电路图,从后至前逐一检测接线、变压器电阻的阻值,发现短路或阻值不符的应及时排除故障。用指针表欧姆档(黑表笔接正极,红表笔接负极),测试直流高压输出端,指针迅速摆动后应缓慢回到起点(如果有泄放电阻则会到其相应阻值处)。测试结果与电路图符合后,接通电源从整流、功放、推动、前级逐级插上电子管,边插边观察,如发现灯丝不亮、打火、冒烟等故障要及时排除,一切正常后方可进行下一步测试。
(二)、电压、电流测试及调整
(1)、静态测试不加输入信号,为了安全应接上音箱。机器预热30分钟以上,从整流部分开始由后往前逐级测试静态电压和电流,电源电压要求±10%以内,测出的电压、电流误差不超过±10%视为合格。为了方便,电流可以通过测试阴极电阻、屏极电阻(包括输出变压器直流电阻)以及帘栅极电阻的电压降来换算。固定偏压功放为了测试方便,常在阴极串接一10欧姆的电阻,通过测试其电压降,可以得知屏极电流,有的机器把栅负压调节电阻安装在底盘盘面上,便于调整。测试数据应记录下来,方便判断电子管衰老程度以及维修、调试。在测试过程中发现问题应逐一排除,并记录下来。

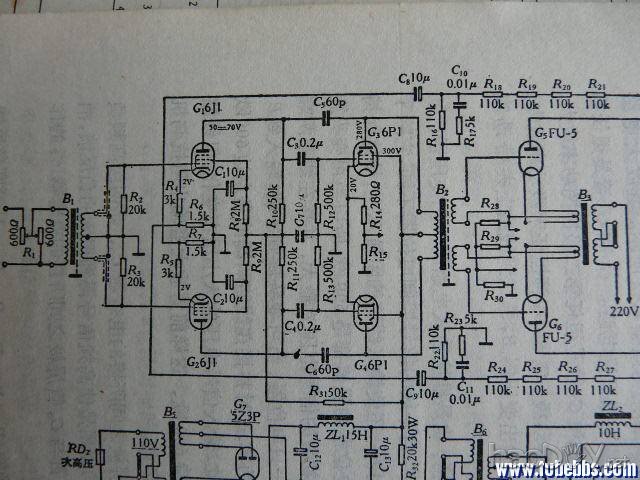

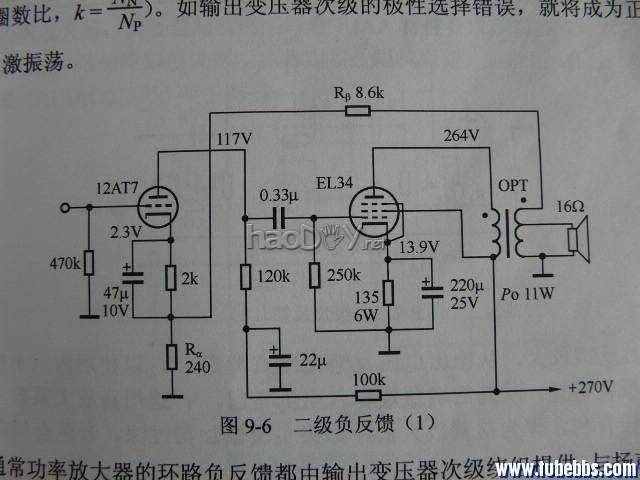

需要注意的是,电子管手册给出的屏极电压、帘栅极电压为屏极或帘栅极到阴极的数据。在设计电路特别是自给偏压电路时必须注意。但一般情况下为了测试制作方便,很多资料、包括生产厂家提供的电路图标注的电压均为对地测量值。下面EL34单端功放电路,屏极电压标为为264V,阴极电压为13.9V,如果是指屏阴极电压,则总电压应当为277.9V,已经超过了270V直流高压,显然是不可能的。该电路屏极电压实际为250.1V,帘栅极电压为256.1V。再看第二个图里Vbb为直流高压,注意下面表里的电


压值也标为Vbb,


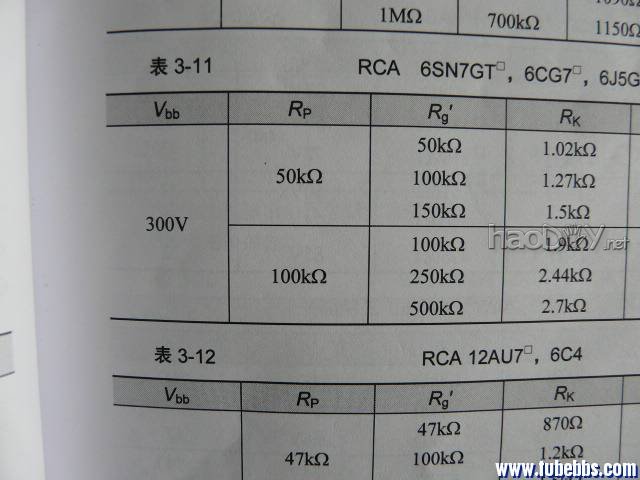

初烧DIY讲座——电子管功放胆机测试要点(上)——“理论”篇

一点初学者务必分清。

初烧DIY讲座——电子管功放胆机测试要点(上)——“理论”篇

初烧DIY讲座——电子管功放胆机测试要点(上)——“理论”篇

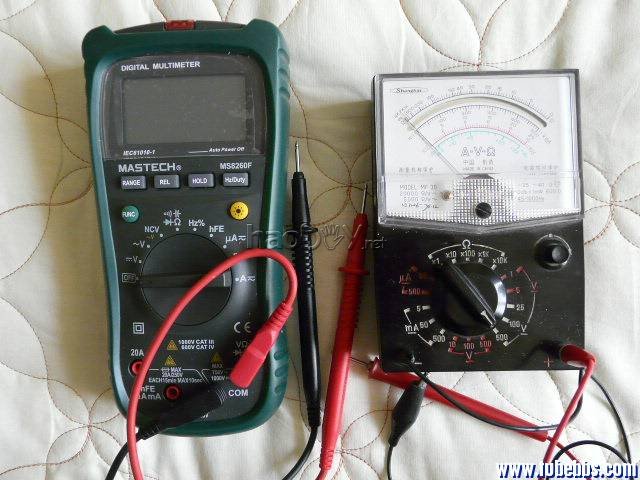

测试时使用万能表,指针的、数字的均可,视个人习惯。如同时具备两种表使用较灵活。指针表要选择灵敏度高的(如20K/V)以减少测试高内阻电路的误差。
