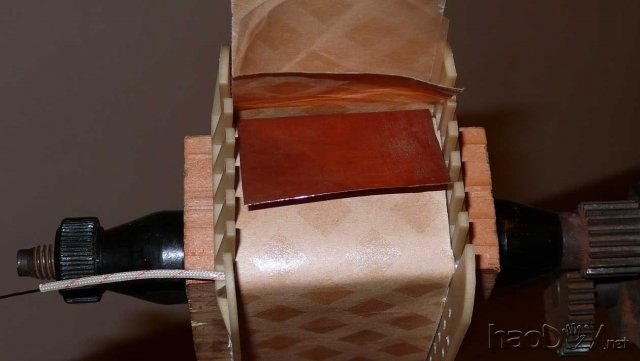

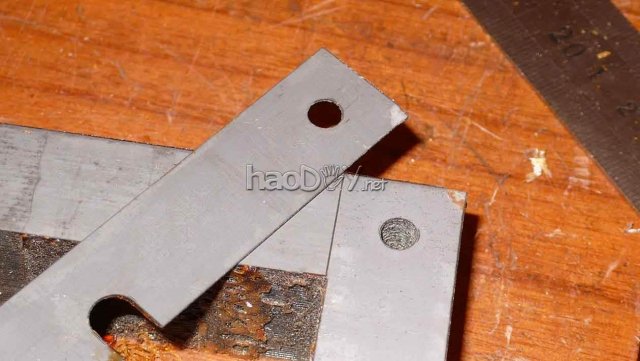

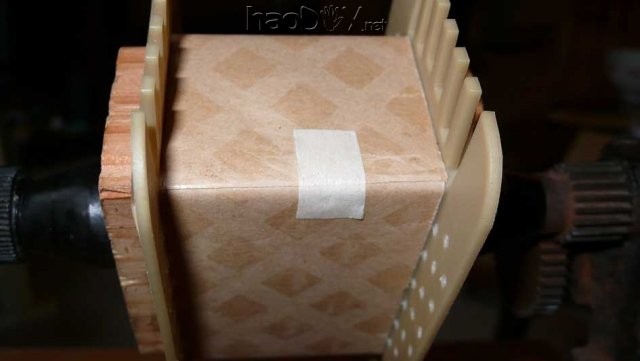

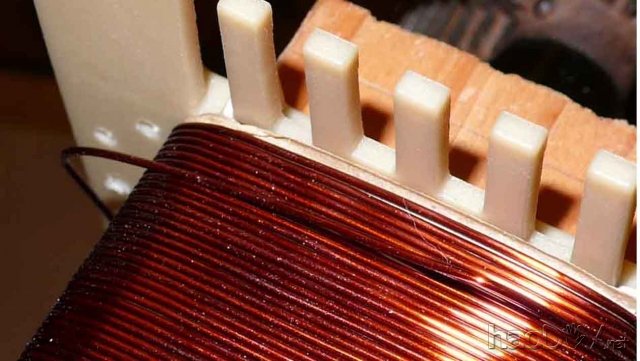

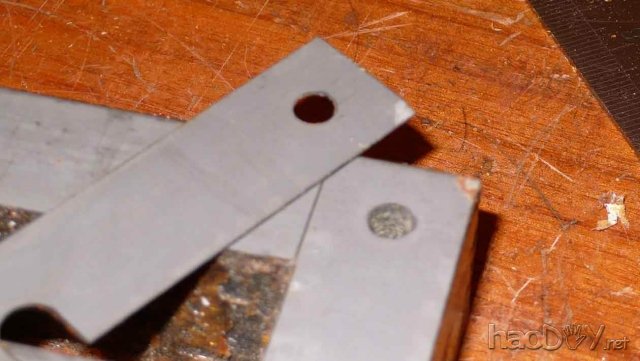

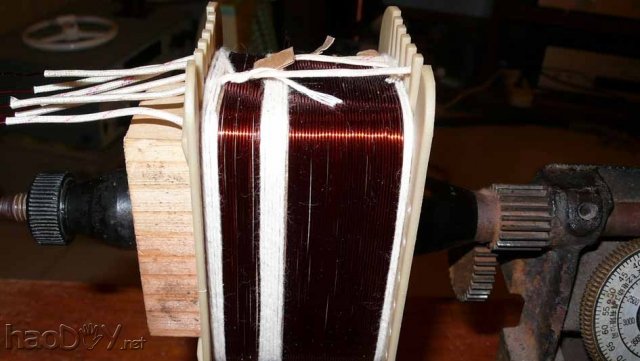

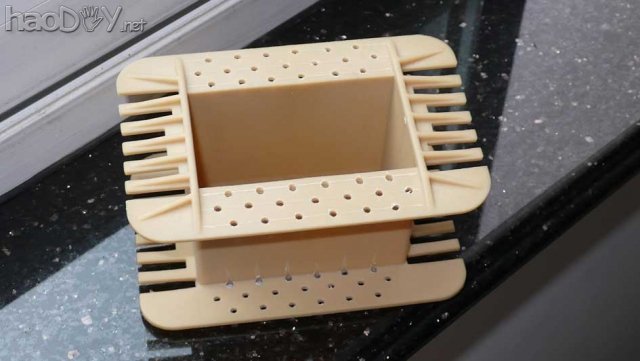

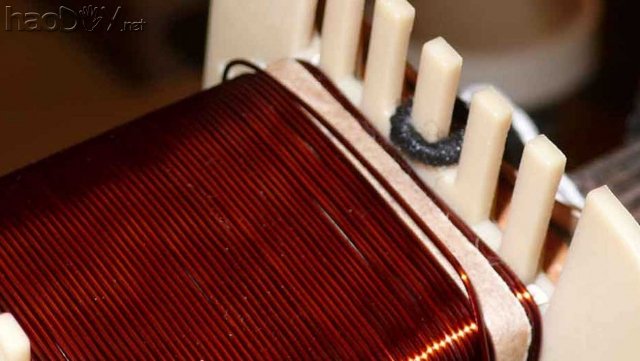

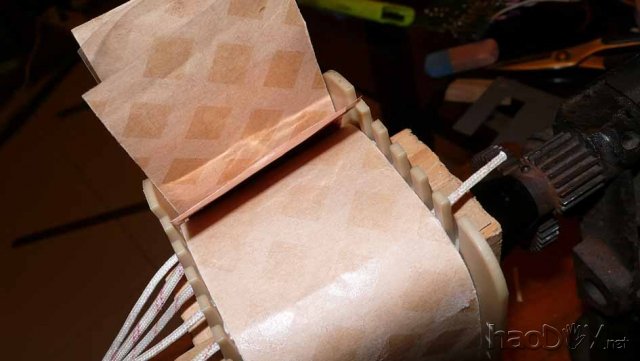

因为系二手铁芯，货场个人在拆牛取铜的操作时，通常比较暴力，多少会对铁芯造成伤害，造成部分拆片有毛刺，这需要用细齒板锉仔细修整，否则会造成电牛插片不平整密实而发生牛叫。（见图14、15）   分解好的片子用刀片削去四周残余的绝缘漆，用铜丝刷刷掉浮漆（不要用钢丝刷），再用漆刷掸去浮灰备用。 （四）高压牛制作： 高压牛系全波整流形式，为了保证两臂参数一致，次级高压采用分半绕制。 骨架开渗漆孔：业余条件下，一般不会有真空浸漆的条件，为了保证线包能充分浸透绝缘漆，开渗漆孔是必要的，开渗漆孔还有一个作用，待后讲到相关部分时再介绍。根据骨架的大小用2.5-3mm的钻头在骨架上均匀开2-3排孔（见图16）  底筒绝缘：在骨架的线槽包裹一层电缆纸，用胶带将电缆纸临时粘住，在包裹电缆纸的线槽四面粘上小块双面胶带（见图17、图44）  底筒屏蔽：用0.05mm的铜箔裁成比线槽窄2mm的屏蔽条（没边空1mm），粘在线槽的双面胶带上，焊上引线，套上黄蜡管，在屏蔽条的接缝处嵌入2层电缆纸+ 1层聚酯膜组成的绝缘带，包裹好。特别注意屏蔽铜条千万不能短接（见图18、图45-47）  初级线圈绕制：包裹好屏蔽层以后就可以绕线了，绕线时要注意排整齐。有关送线手势可以参阅我的其他贴子的相关内容。绕完一层加一层0.05mm的电话纸，纸带要比线槽宽一些，如果同宽会出现图19的情况。  至于宽多少应根据漆包线粗细，线槽宽度和绝缘纸的厚度而定。本例为114成品骨架，0.75mm的QZ-2漆包线，0.05mm的绝缘纸，加宽了1.5mm，绕出的效果如图20所示。如果没有经验，绕出了图19的现象时，不要拆了重绕（会损伤漆包线），预先补一条纸带就成，下一层就可以调节过来了。  在用有边框骨架绕牛时同样要遵循外松内紧的原则，就是绕到骨架两边的时候，输线时要适当放松些，一般5-6圈就可以，绕过5-6圈后，输线就拉紧点，但对比较细的线也不要拉的过紧，以免铜线延伸，到一层的最后5-6圈也要松些。还有就是上面一层排线要排在底下一层的线缝的中间，这样只要第一层绕的平整，后面层数的线圈就比较有保证，同时窗口利用率也高。这样有可能有些层数的起始和结尾会出现只可以容纳半根铜线的距离，这时不要强行绕进去，强绕的话会乱，应该就此结束该层的绕线，加好绝缘纸后在这个位置绕下一层的第一匝，这样刚好把上一层就绕在了底下一层线缝的中间，依次绕完。 绕完初级线圈后,如果线槽有宽余，可以安排一组指示灯专用绕组。在宽余的位置，用聚酯胶带缠上2层，再用电话纸缠2层，距离初级线圈3mm以上开始绕，绕完，用绕棉纱的方式将2个线圈隔离，同样以棉纱填充该层没有绕线的地方，这样浸漆以后，铜线随电流的变化造成的颤动现象可以降到最低。(见图21）  初级绕组和指示灯绕组绕好后，就需要进行组间绝缘和屏蔽了。组间绝缘使用2层0.08mm电缆纸夹1层0.08mm的聚酯膜，长度为线圈的2周加一个满搭，宽度与线槽稍微宽一点（就是要撑足）。把裁好的屏蔽铜箔粘在绝缘纸带适当的位置，焊好引线，同时绕在初级线圈的外面，完成绝缘和屏蔽。（见图22、图50-51）  做好屏蔽绝缘后，用聚酯胶带粘住，准备绕次级高压。考虑到本次制作的牛级别比较高，全波整流的高压绕组没有采取传统抽头的绕法，而是采用与绕推挽输出牛相同的分半绕法，这样电源两臂的电参数可以最大限度地保持一致，从而提高电源的整体性能。分半绕法说穿了就是绕两个匝数相同但是相位相反的线圈。讲白了就不复杂了，只要把一个大的线槽均分为两个相同的小线槽，在线槽绕同样匝数的2个线圈，只不过是绕好一个线圈后，绕另一个时线圈要反个身而已。 (责任编辑：admin) |
