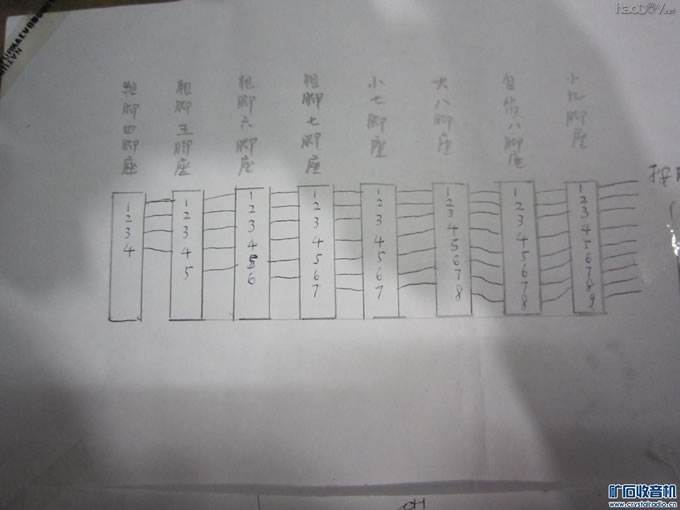

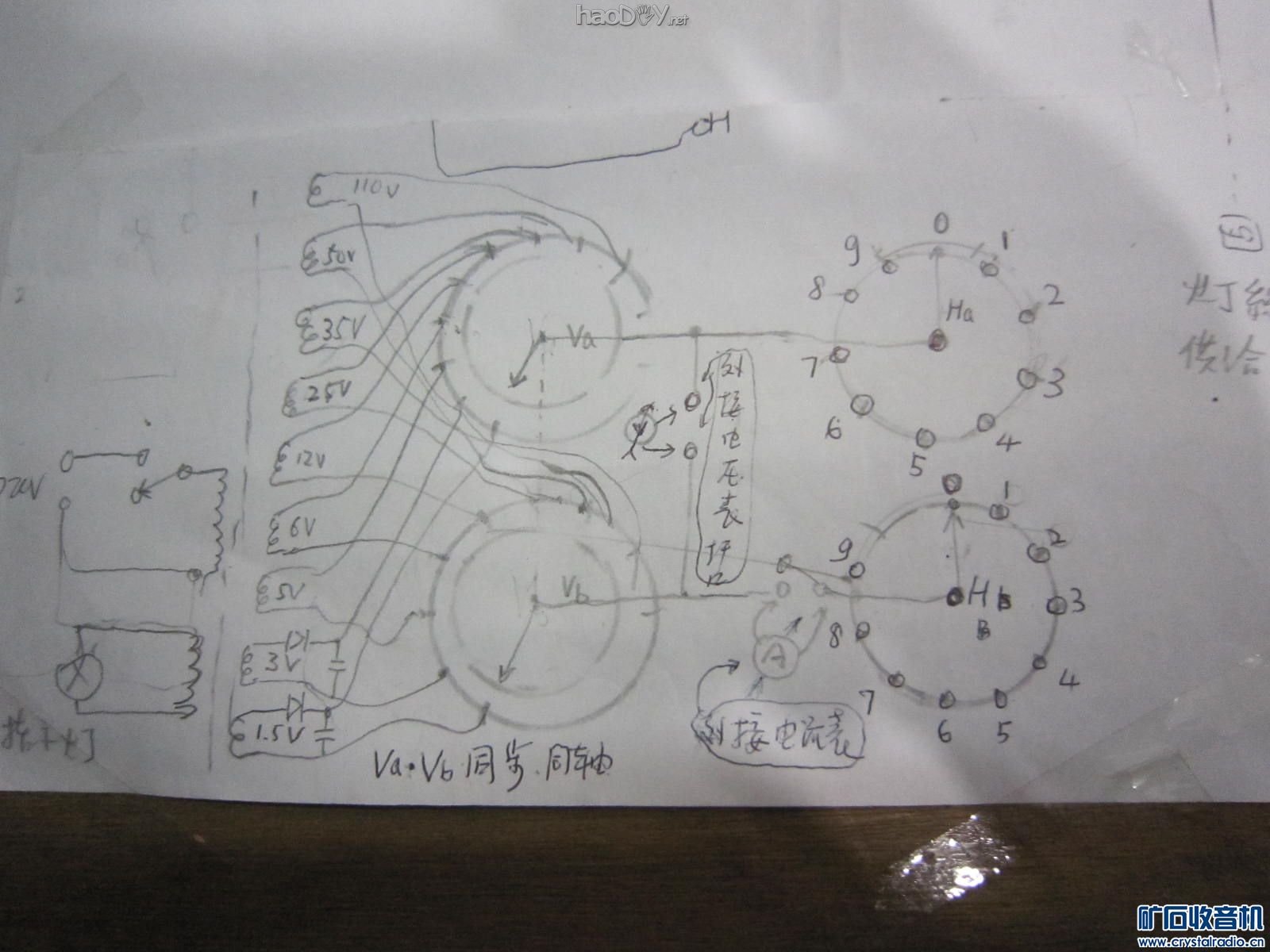

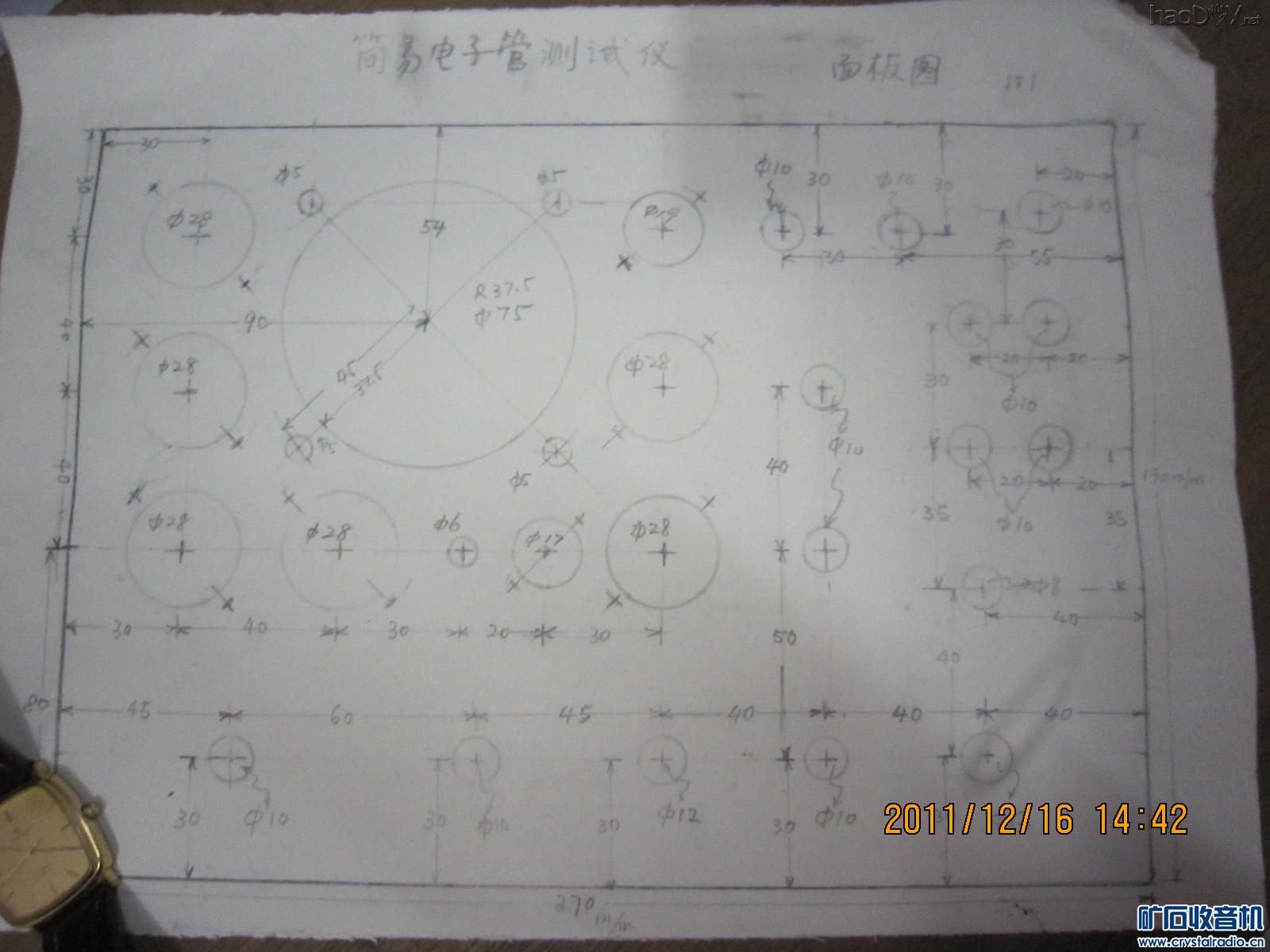

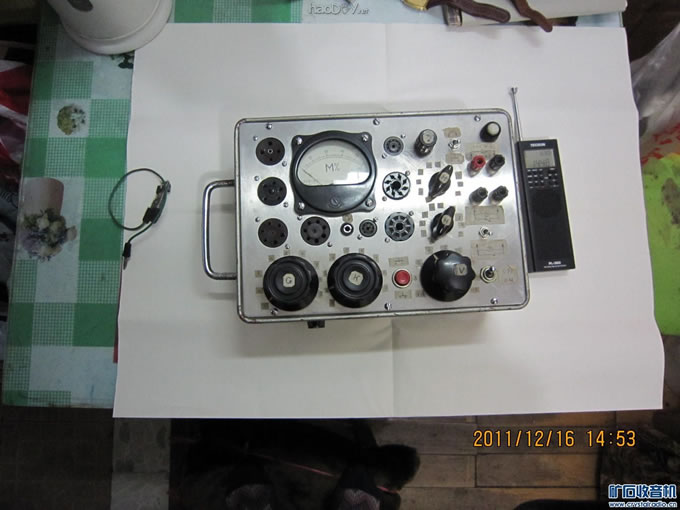

几乎每天都要与电子管接触，为了对各种需要修理的收音机上的电子管作一鉴定。以往只能从正常工作的机子上拔下与被测同型号电子管，再插上被测管，来测试管子的好坏，这样很不方便，何况不是每一只管子都有一部可拔管的好机器。 一直想拥有一部电子管测试仪，但是价格昂贵而且还要附件齐全和一大册卡片、卡号。目前存在的电子管测试仪得很陈旧了，附件也不齐全，有时连卡片、卡号都没有了，无法正常使用。 综上所述，找了一些零件，装置了这部简易的电子管测试仪，使用时，只要在电子管手册上查到该管的管脚分配图和数据选择 正确的灯丝电压。选对阴极和第一栅极的脚号，即可进行测试。根据表针摆动的幅度来鉴别该管的状况，可以测试粗脚4脚、5脚、6脚、7脚、的茄型电子管 ，大八脚的GT管，锁式8脚管。花生管：7脚、9脚的电子管。灯丝电压有9档：DC 1.5V 3V AC 5V 6V 12V 25V 35V 50V 110V. 该测试仪使用方便，操作简单，面板上还有外接电压表，电流表以观察被测试管的灯丝电压和工作电流的情况。因为面板采用了2 mm的不锈钢板材，先用铝板制作面板的样板。表头、开关、管座、按钮和插口的排列作了多次的变换，最后摆成目前的布局，尚有一定的可观性，再进行不锈钢面板的制作。令人大有制作的成就感，不亦乐乎。 从设想到完工是一个漫长的享受过程，其乐无穷！将此作品报以第三届DIY的比赛，望广大坛友给以指点，争取日后能有更好的习作。
 |
