古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

时间:2017-05-28 20:44来源:数码之家 作者:78996544 点击:
在家做PCB,钻孔是必不可少的,家里有台古老的报废显微镜,打算设计改装一个高精度台钻,专门用来加工PCB电路板 小小台钻,也不复杂,但是搞的名堂还是蛮多的以前是这个样子的,惨不忍睹 :http://bbs.mydigit.cn/read.php?tid=790393 上图这是最初的设计,图
在家做PCB,钻孔是必不可少的,家里有台古老的报废显微镜,打算设计改装一个高精度台钻,专门用来加工PCB电路板

小小台钻,也不复杂,但是搞的名堂还是蛮多的

以前是这个样子的,惨不忍睹 :
http://bbs.mydigit.cn/read.php?tid=790393



上图
这是最初的设计,图纸和工艺都出好了,为了节约成本,除了齿轮齿条外,剩下的零件都自己加工。由于种种原因,导致这个计划并没有进行,导致工程烂尾

以前既然已经设计好了,图不多发了,因为图片已经很多了,就发3张图给大家看看吧

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

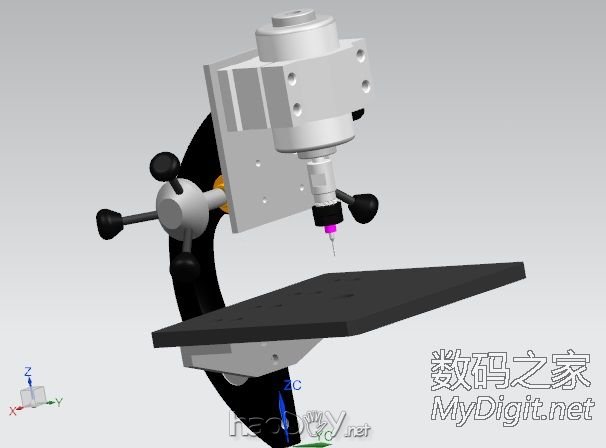

3D效果图

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

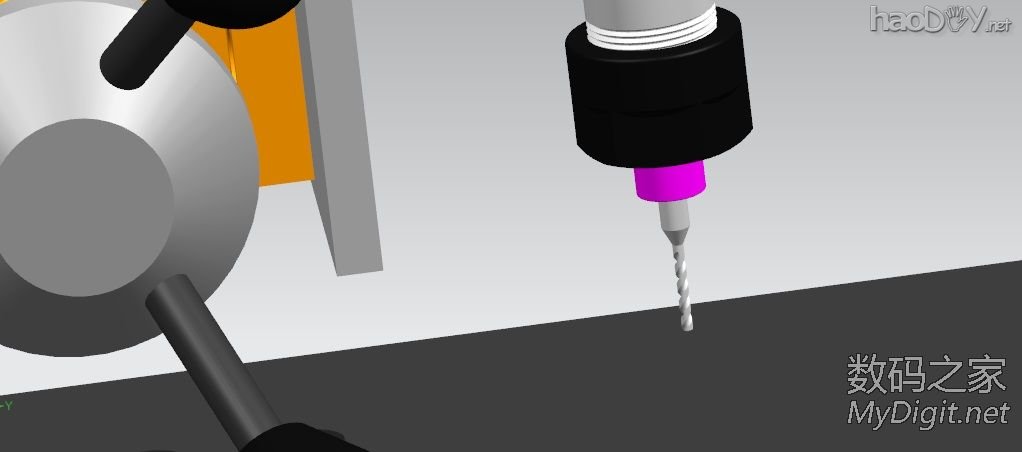

钻头都考虑进去了

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

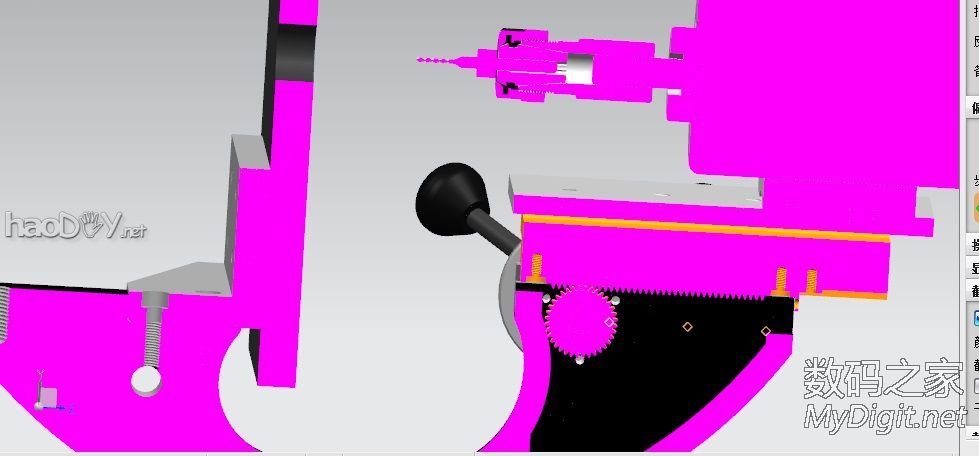

剖面图


------------结束-------------


好了
开始本次改装DIY,本次改装涉及蛮多东西的,还请大家做好准备!不过都是些简单的东西啦,当然图片也比较多的。
图片共计149P,这次DIY是专门制作的,含有专用零件,因此图纸就没有详细公开的意义了,仅交流学习之用,谢谢大家支持!


===========================机械部分================================



古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

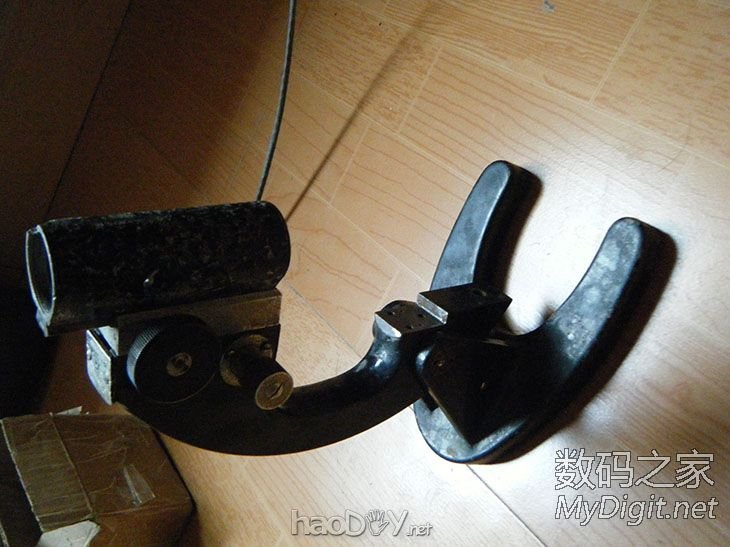

报废古董显微镜一台,没有其他附件了;N年前收废品称废铁拿回来的,记得是2元钱那样吧.



古董显微镜改造PCB台钻,附PCB制作过程(多图149P)
用到的电机,就电机成本最高了


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

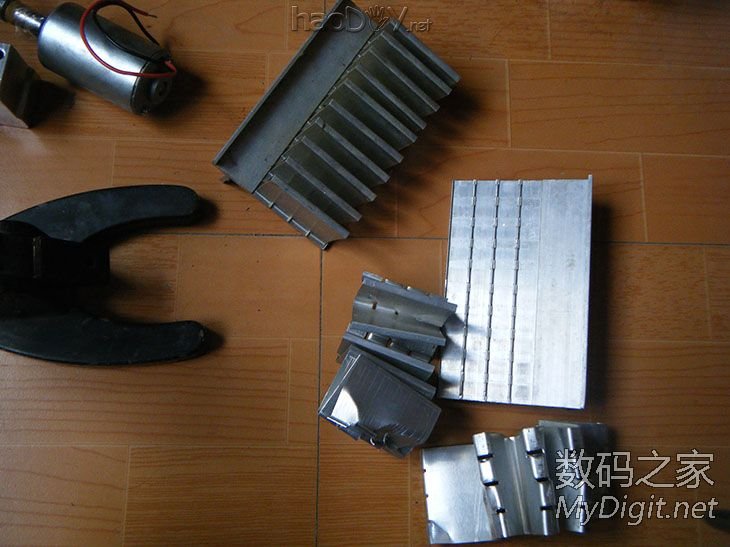

下料,找来以前垃圾功放里拆得的散热器,当做角料使用。

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

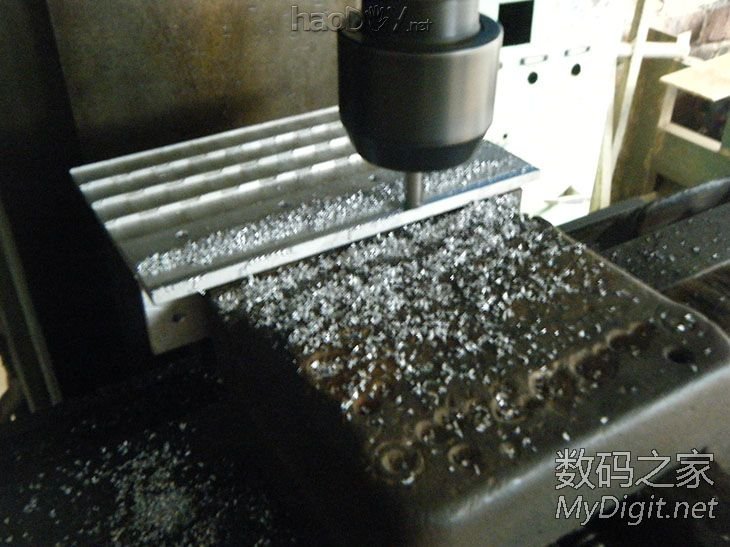

好懒,用铣床把不需要的部分去掉

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

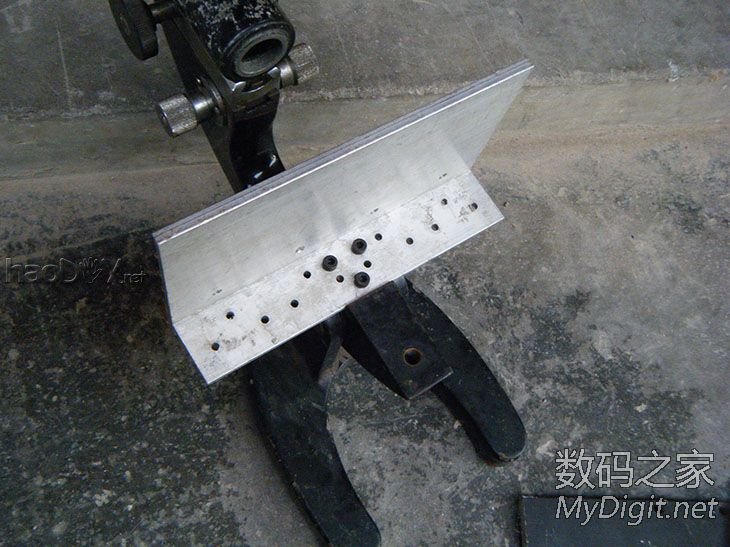

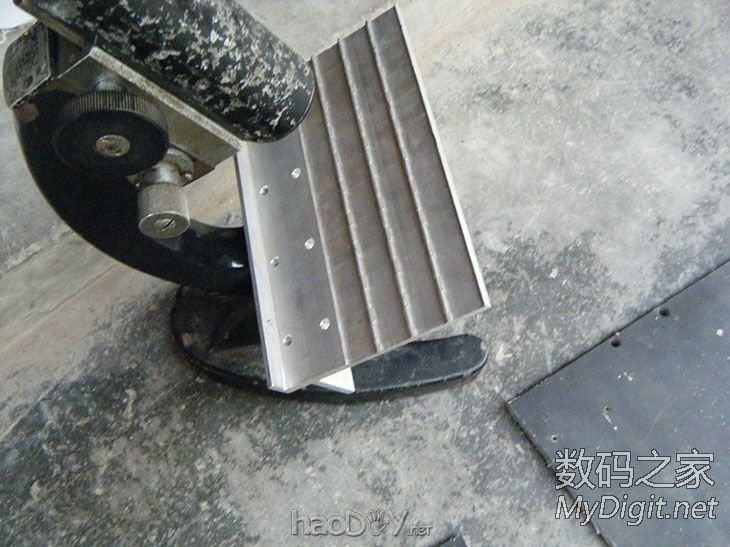

钻好孔试安装,还是可以的,然后再拆掉


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

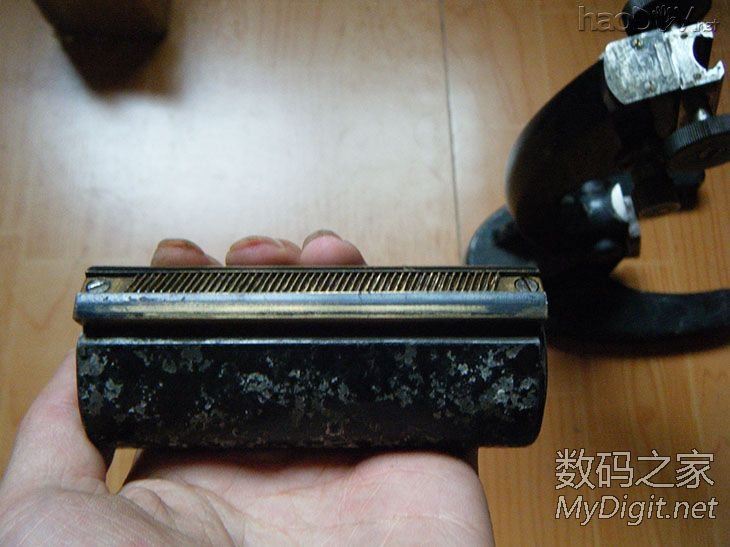

这个是镜筒,铸铝做的,圆弧燕尾槽滑台齿条,黄铜的,30年前的东西用料还是不错的


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

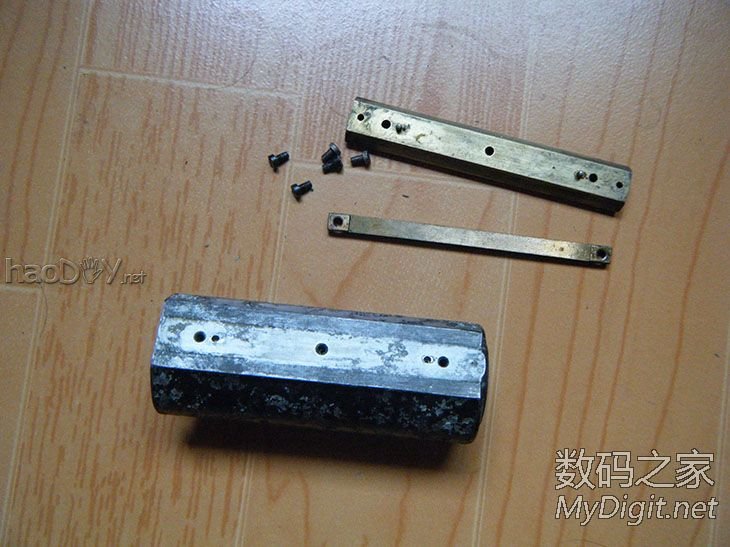

拆解滑台和齿条

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

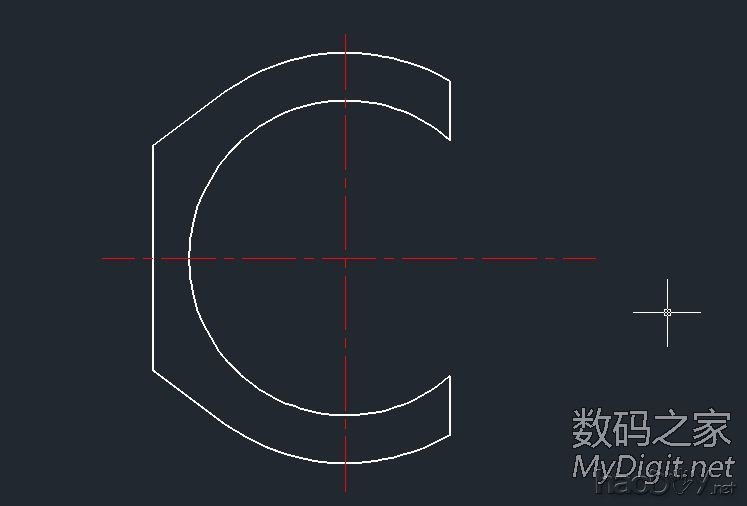

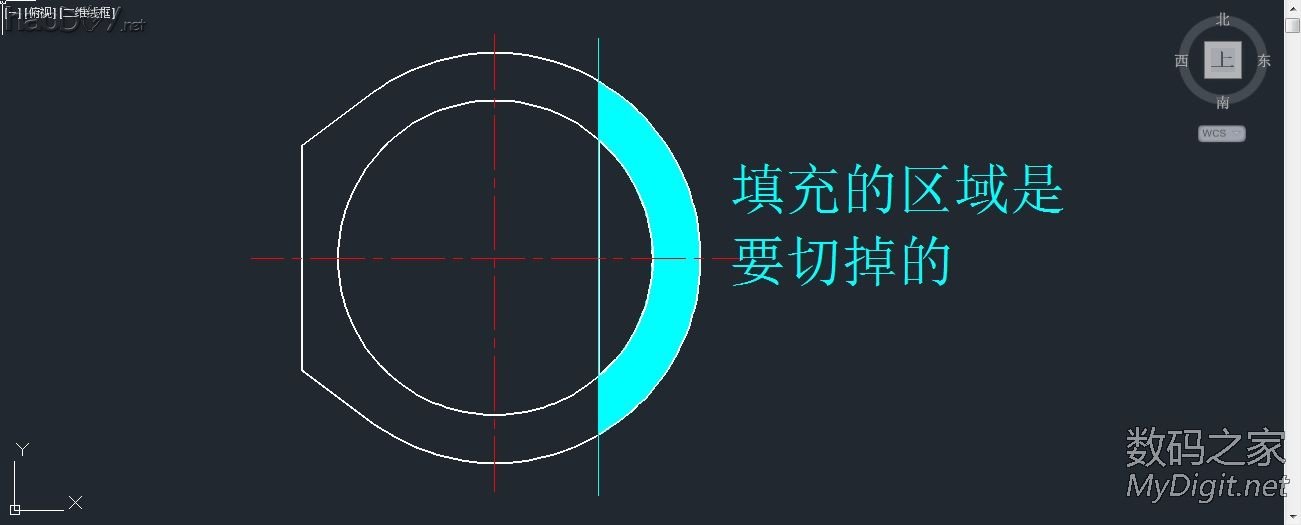

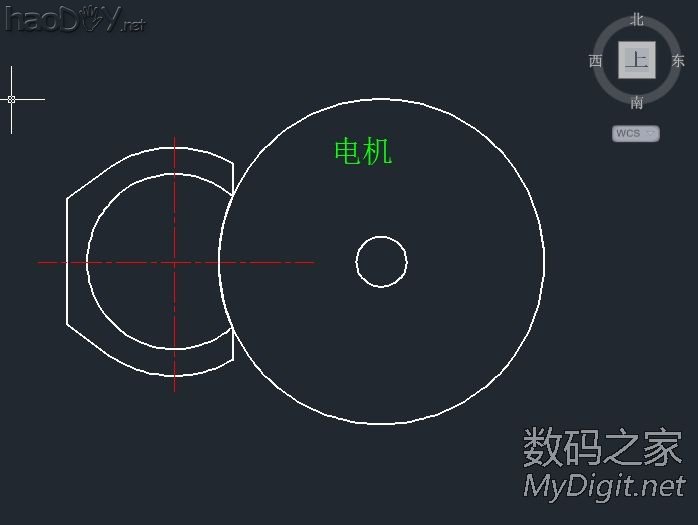

还是懒,就不画3D分析尺寸了,用CAD来作图分析尺寸吧

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

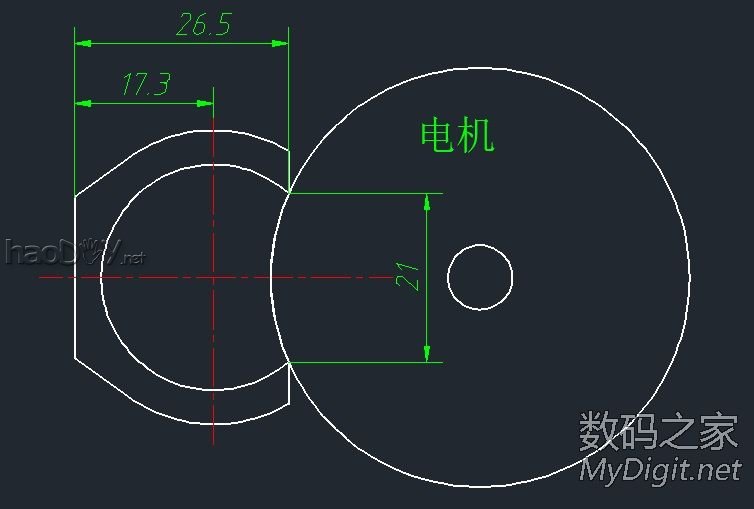

得到关键尺寸



尺寸到手了,就可以开工了,普通加工就行了,自己动手干


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

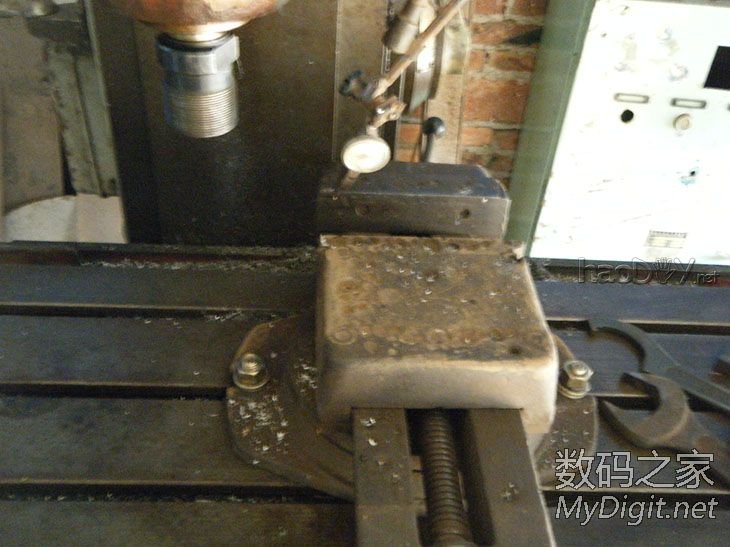

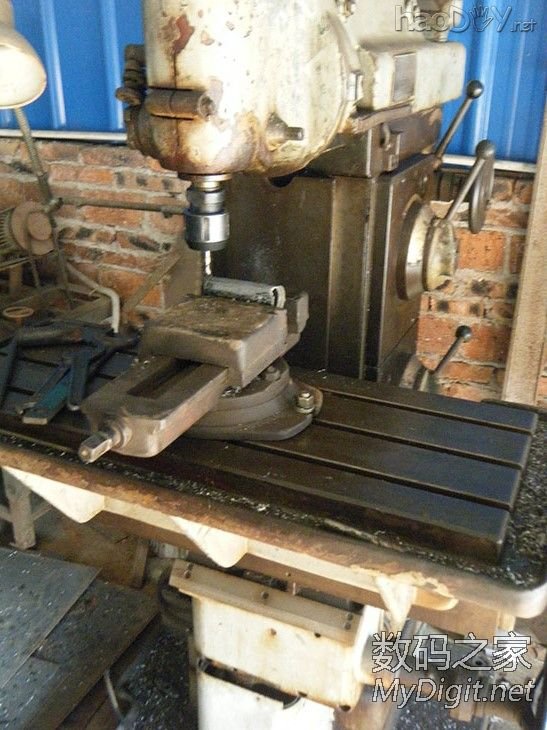

古董破旧的铣床,先校一下台钳,只校X一个方向就行了,其他懒得管了,只要偏差不是太离谱就行



古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

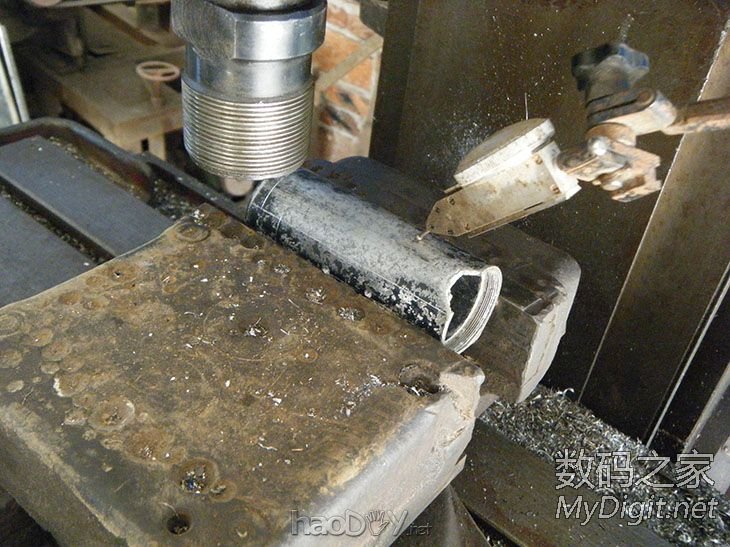

装上镜筒(工件)打表校正
古董的东西,留着也没用了,干脆干掉算了


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)
先试走一刀,看看平不平,目测平就行了


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

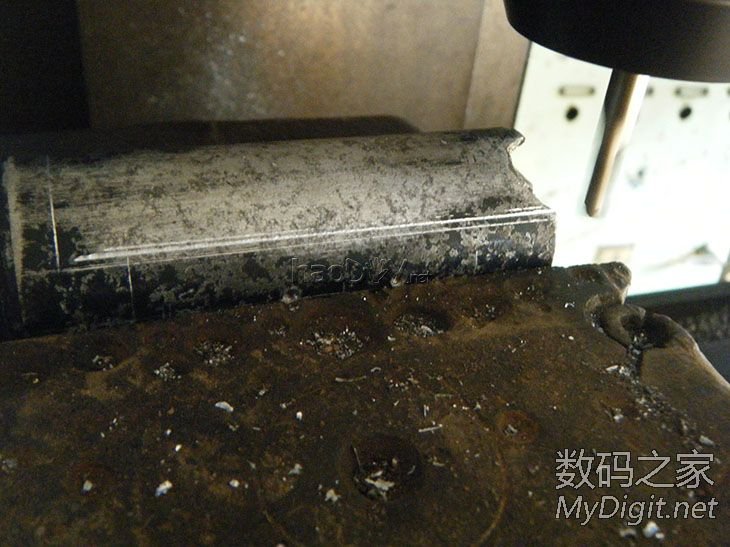

破设备一台,设备上码盘和标尺都全坏了,只能划线确定尺寸,确定旋削区域了


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)
退刀



古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

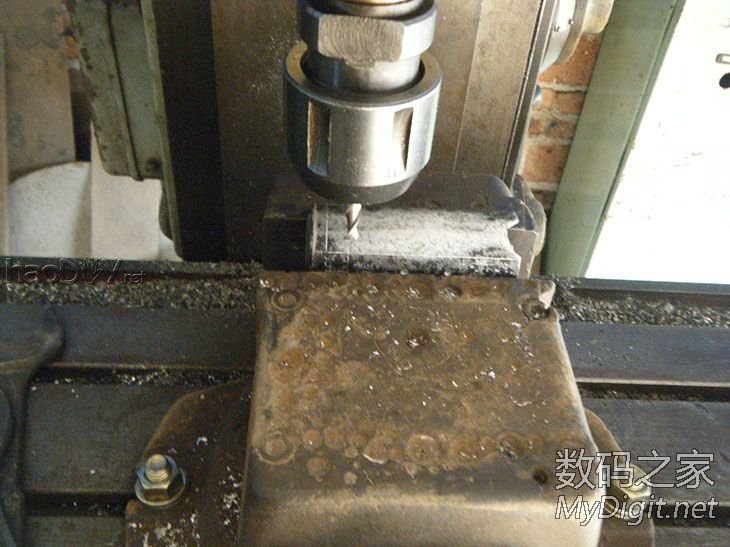

开始加工


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

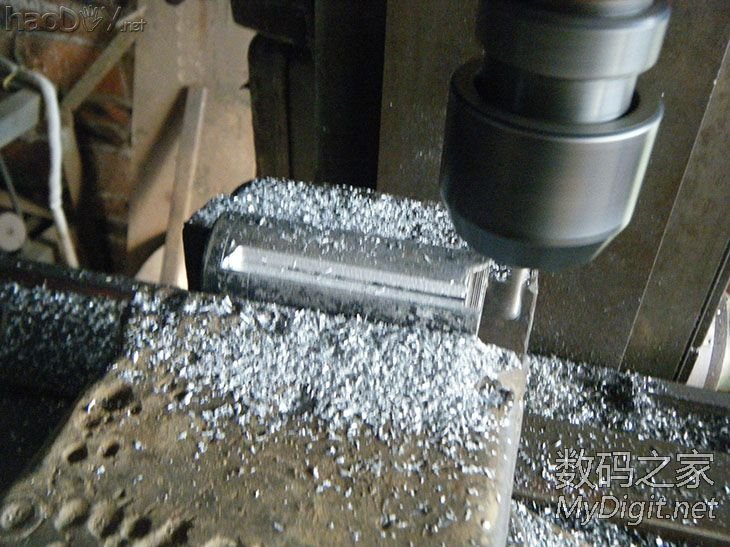

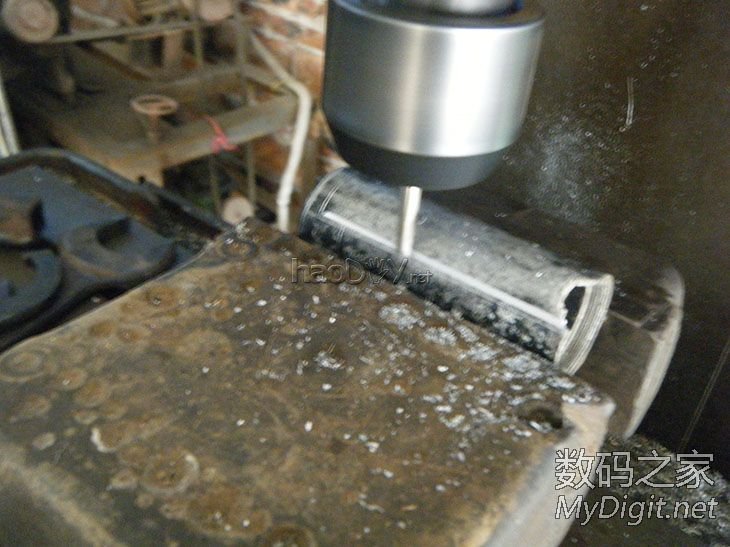

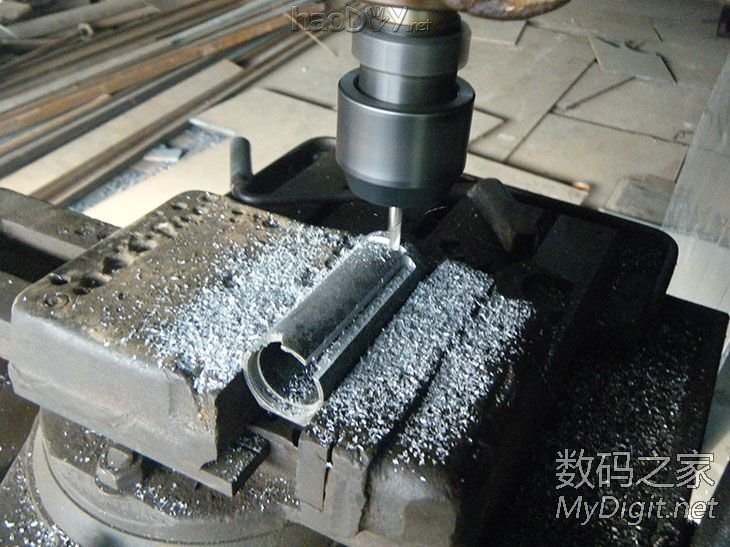

由于镜筒不能夹太紧,怕夹爆了,所以只能慢慢下刀,慢慢加工,细心活,要有耐心




古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

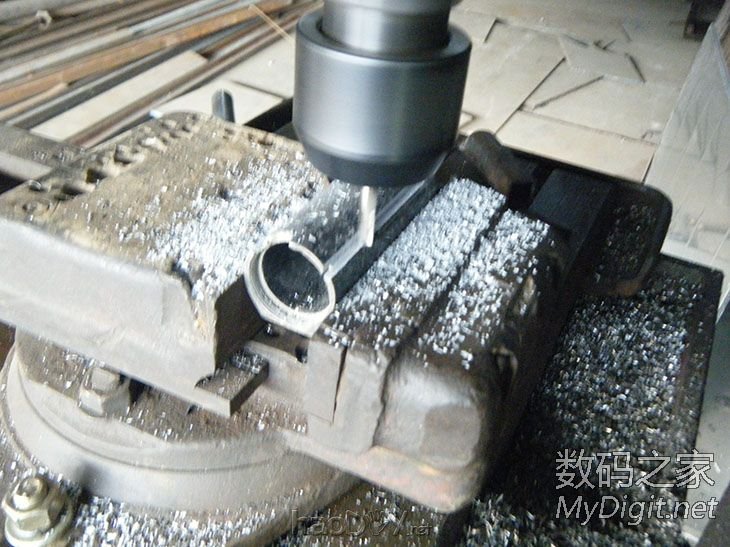

先铣开两侧


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

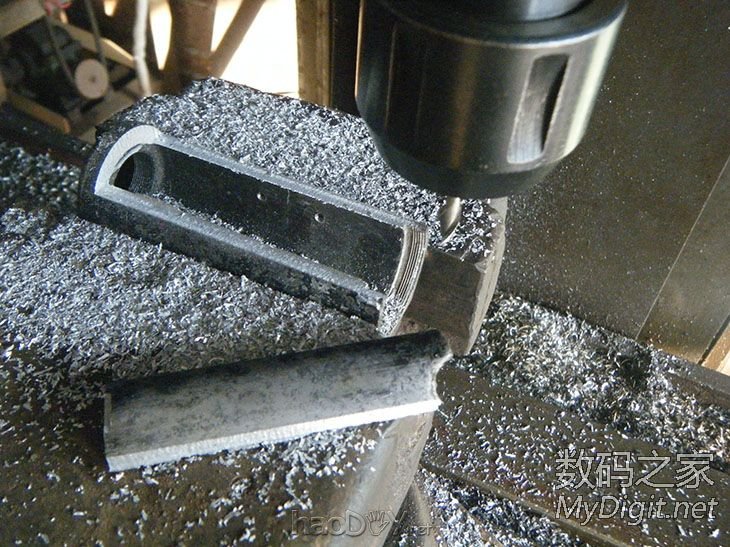

再铣前面,开铣床要比开车床简单很多,就是来回走刀就行了



古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

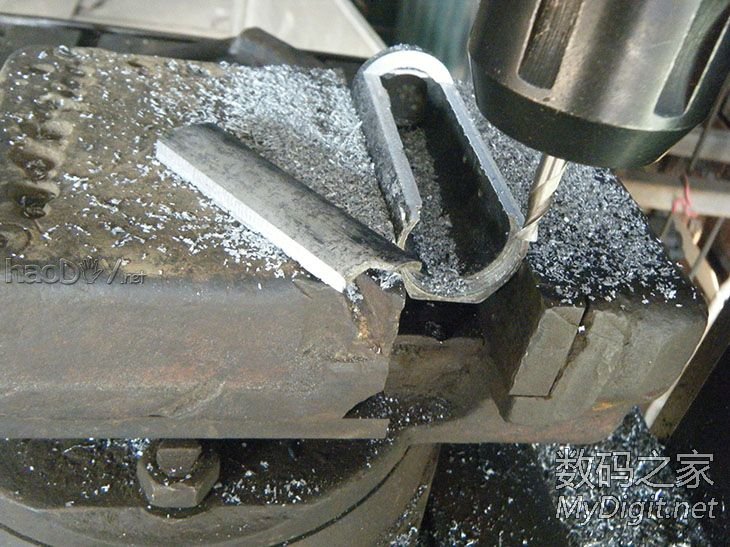

切掉了
然后把侧面的孔打好就行了(钻床打孔,两手没空,没拍)


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

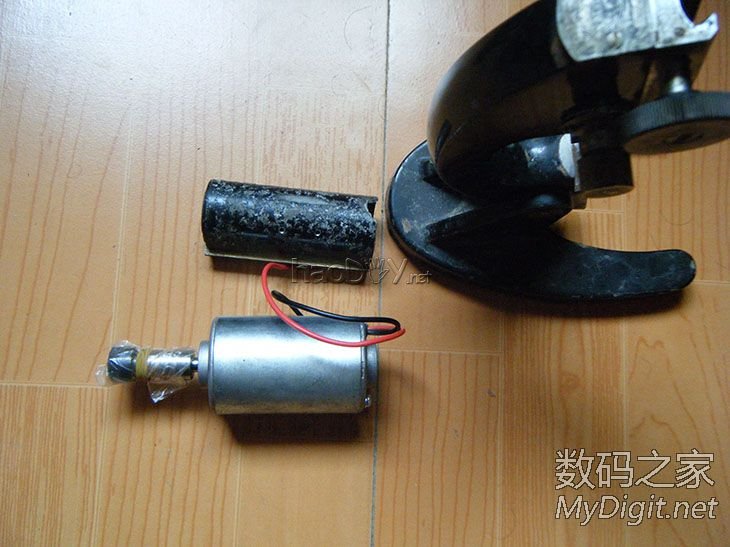

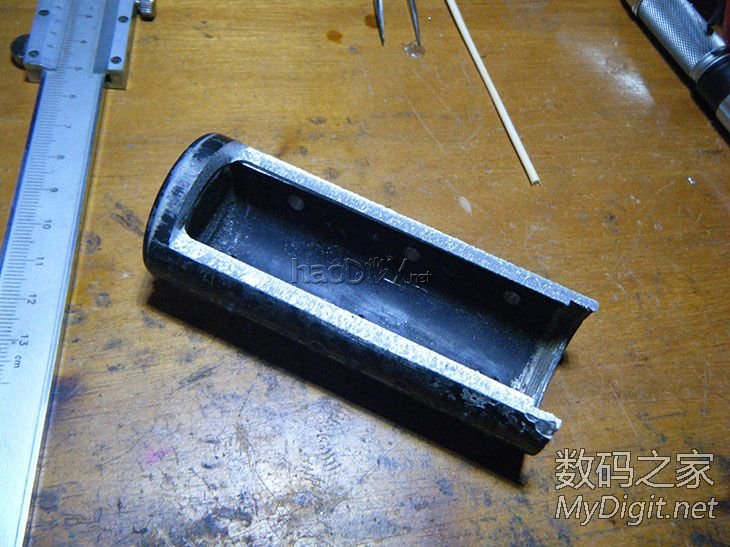

成这样了


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

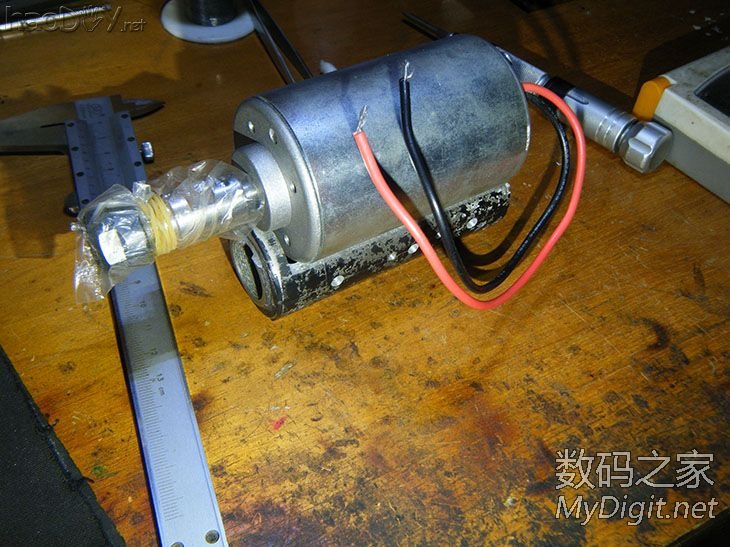

试装电机,然后在外面包一块铝皮固定,就这么简单


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

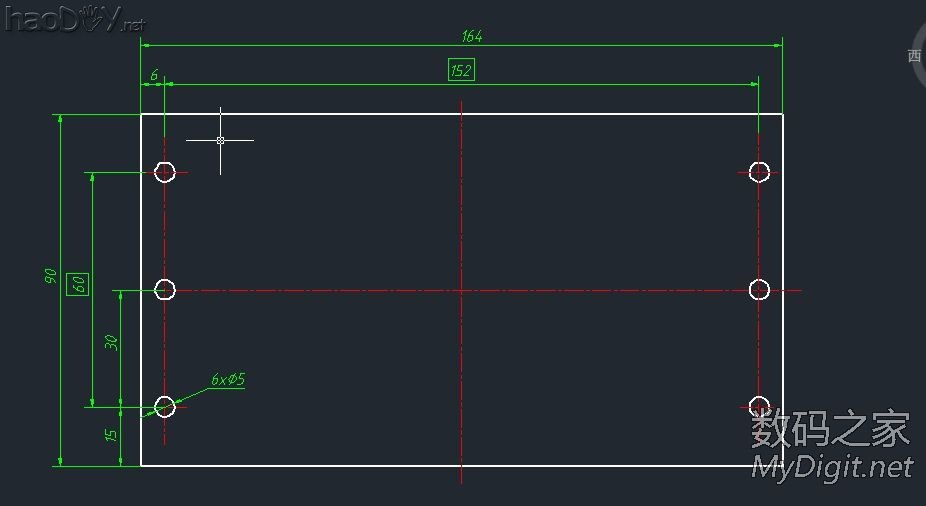

之前计算好的铝皮尺寸,就按这个尺寸做,绝对没错,只不过152要变成151,这样才能箍紧电机


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

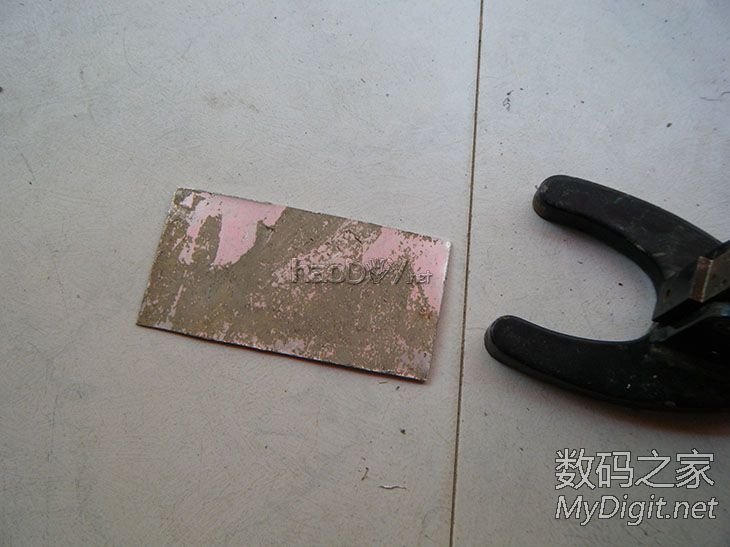

下料,厚约0.6mm的铝皮,废物利用的铝皮,上面有不干胶



古董显微镜改造PCB台钻,附PCB制作过程(多图149P)

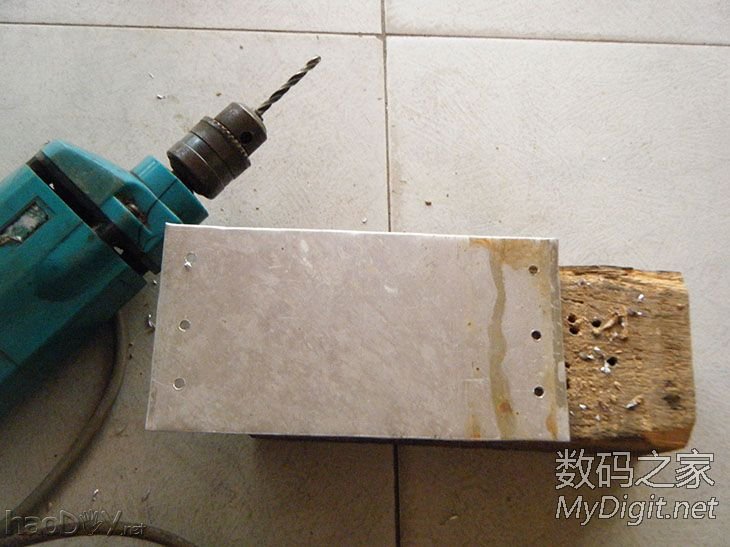

量好尺寸划好线用手电钻打孔,孔一定要打得标准呀


古董显微镜改造PCB台钻,附PCB制作过程(多图149P)
