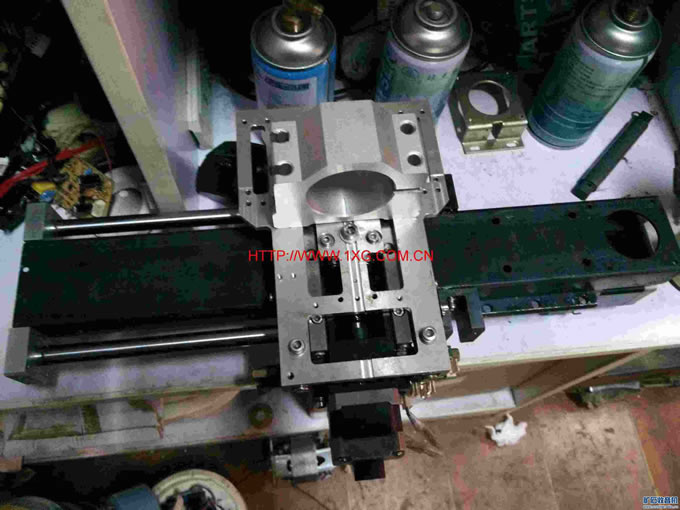

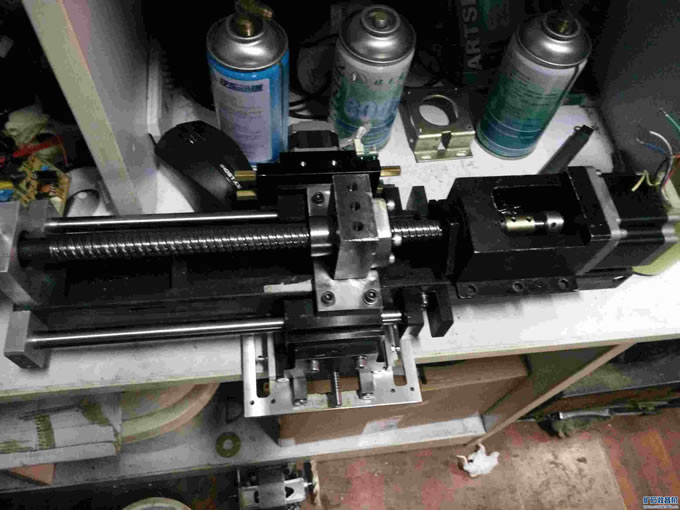

Z轴正面其本完成，主轴电机跟长螺杆最近两天回来
【参赛】利用废旧件DIY全钢雕刻机

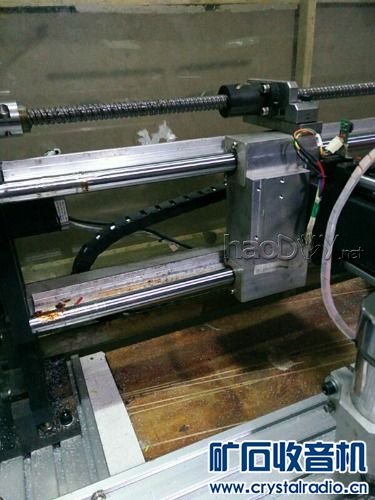

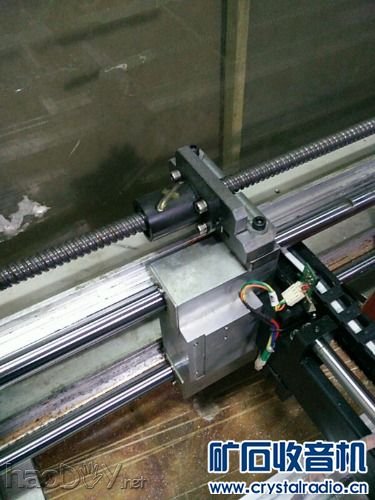

背面Y轴部份，购买的二手1610丝杆攻牙安装，电机57步2A试了下动力很大。连轴器那地方不够长，最后想了个办法一个铜连轴器加一个柔性连轴器串起来。
【参赛】利用废旧件DIY全钢雕刻机

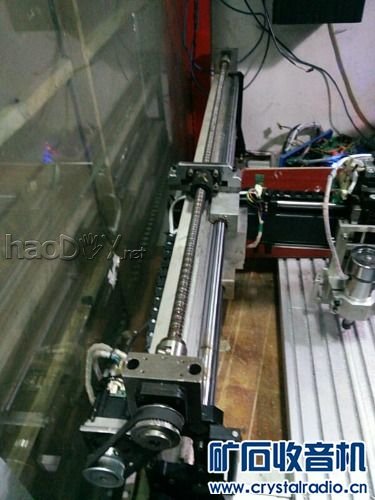

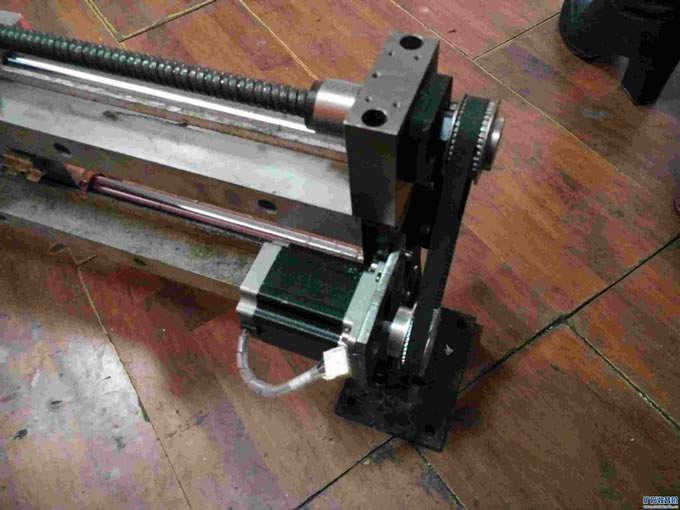

主轴部份用M3同步带传动，加在顶部，图个方便
【参赛】利用废旧件DIY全钢雕刻机

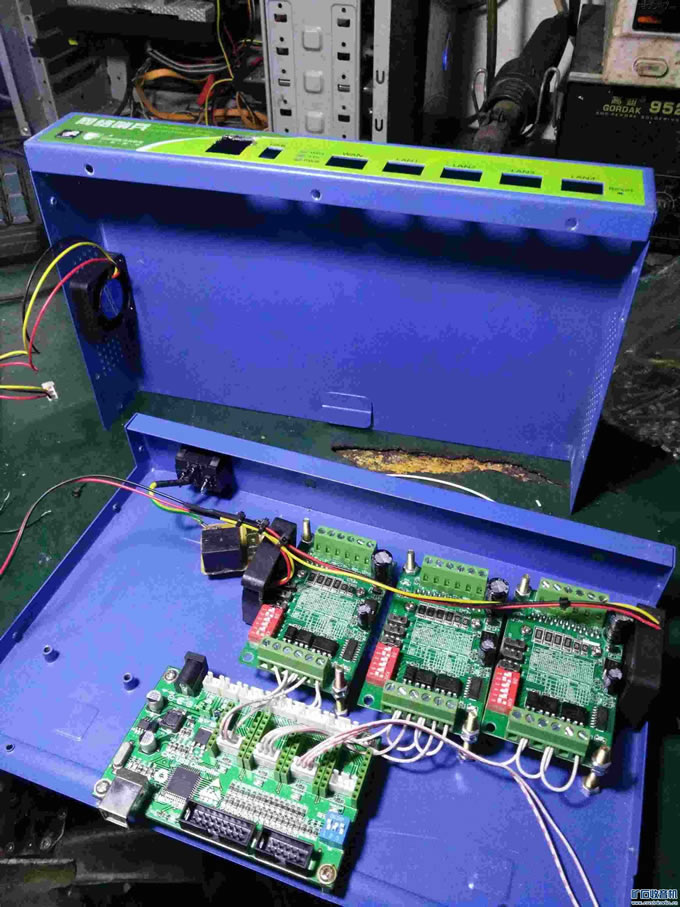

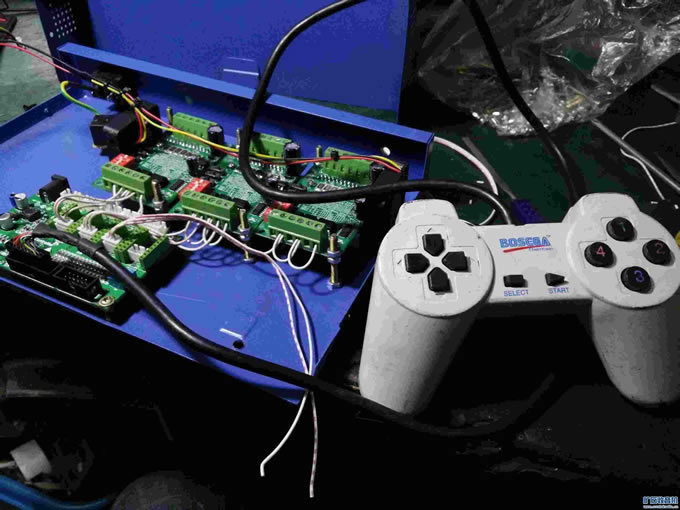

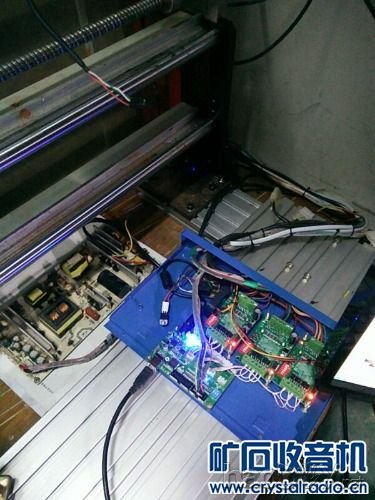

控制箱制做中，找来找去找了个路由器盒子刚好合适，又找来个游戏手柄，改成了手动控制手柄。

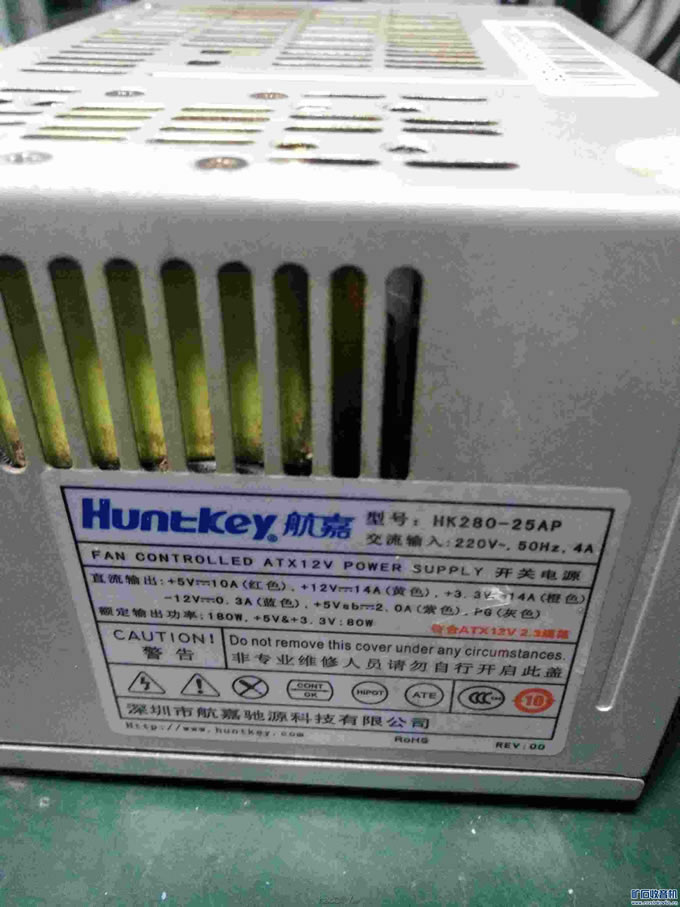

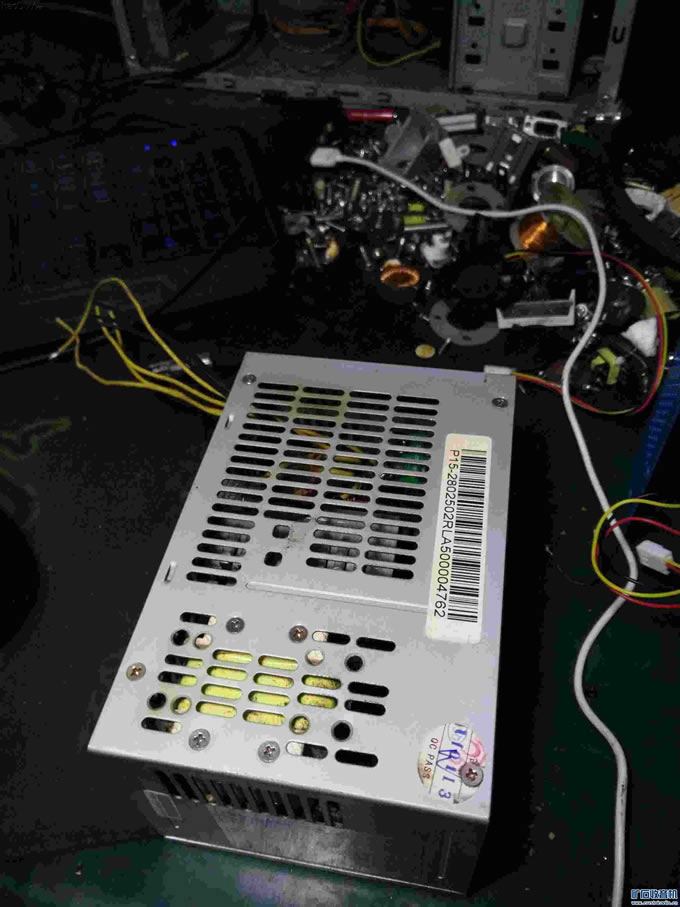

电源的问题想了好久，不想花钱再买最后用个14A的电脑ATX电源改成24V
【参赛】利用废旧件DIY全钢雕刻机

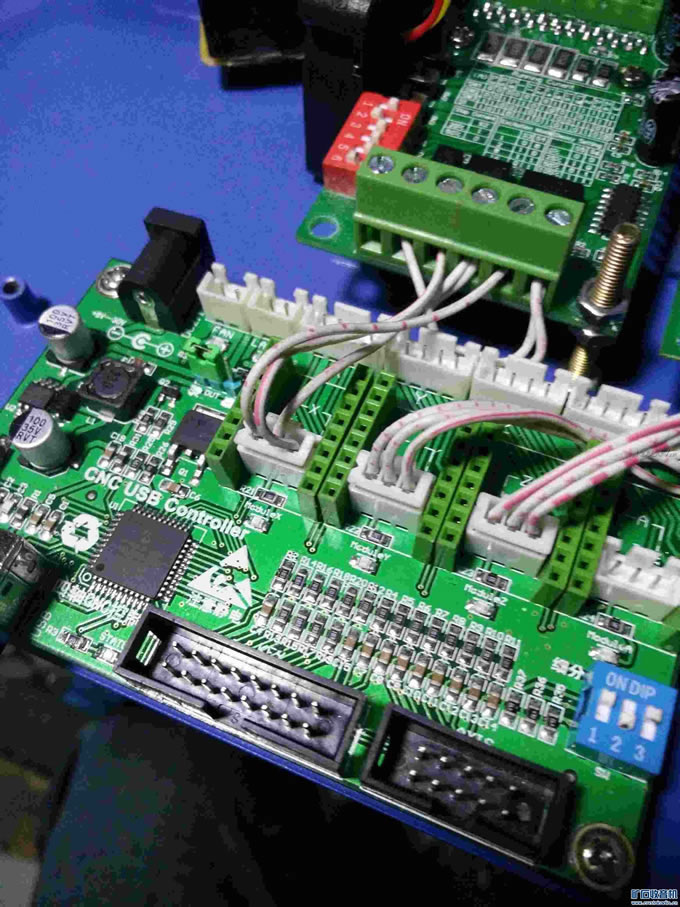

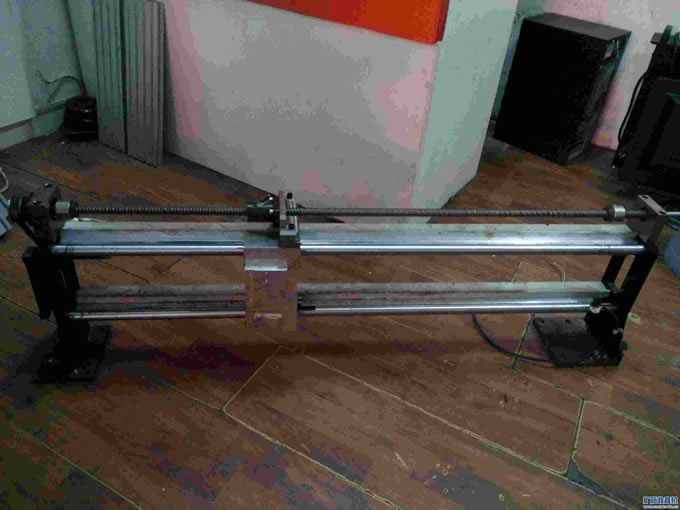

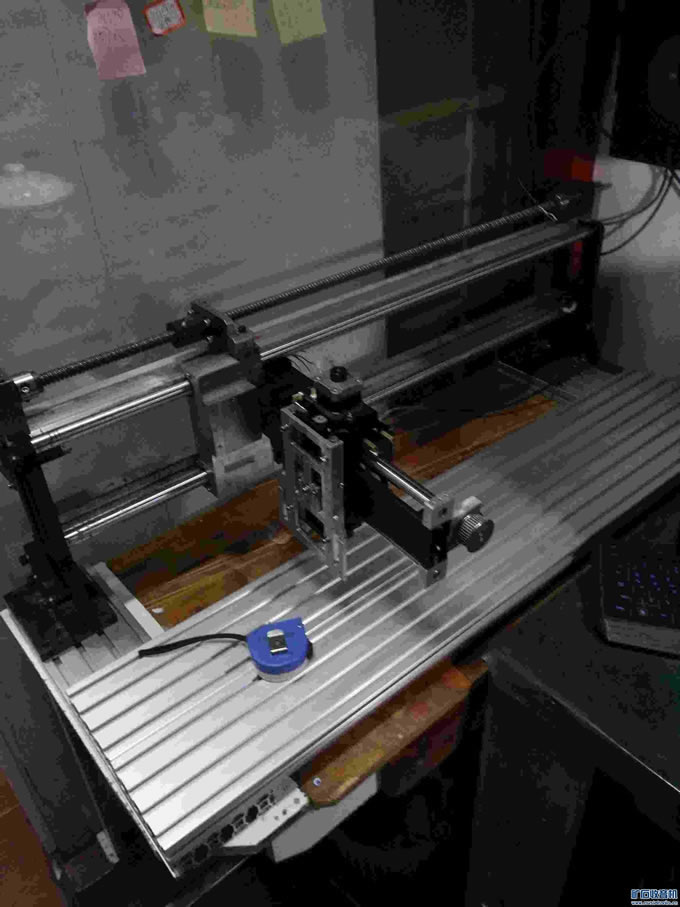

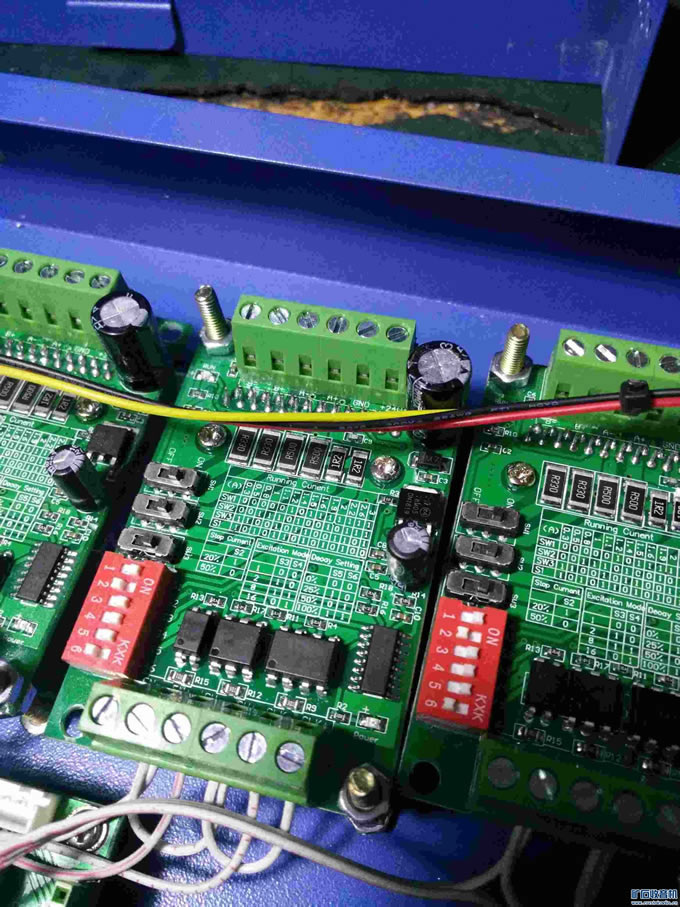

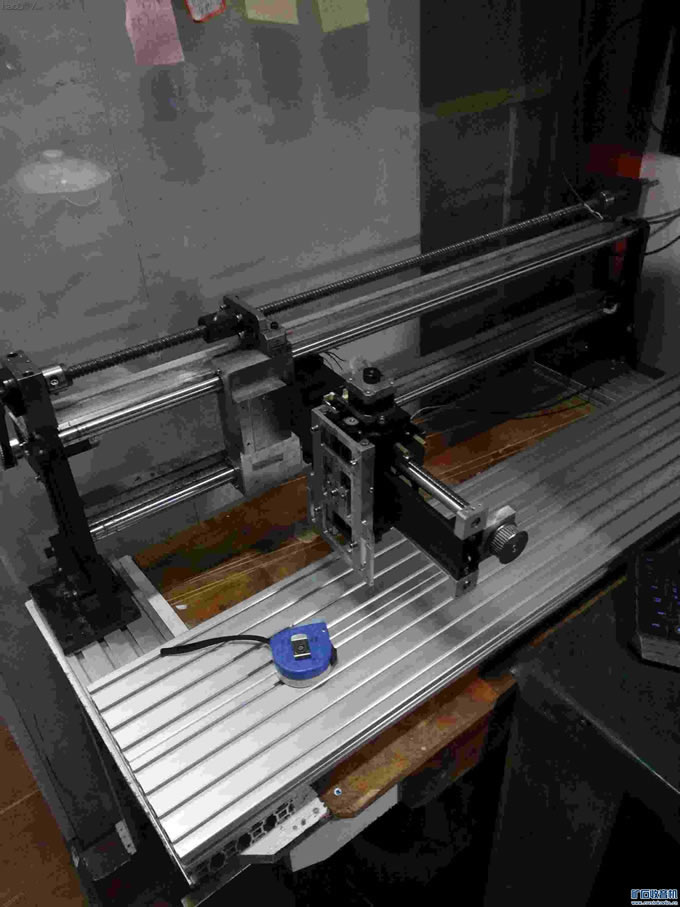

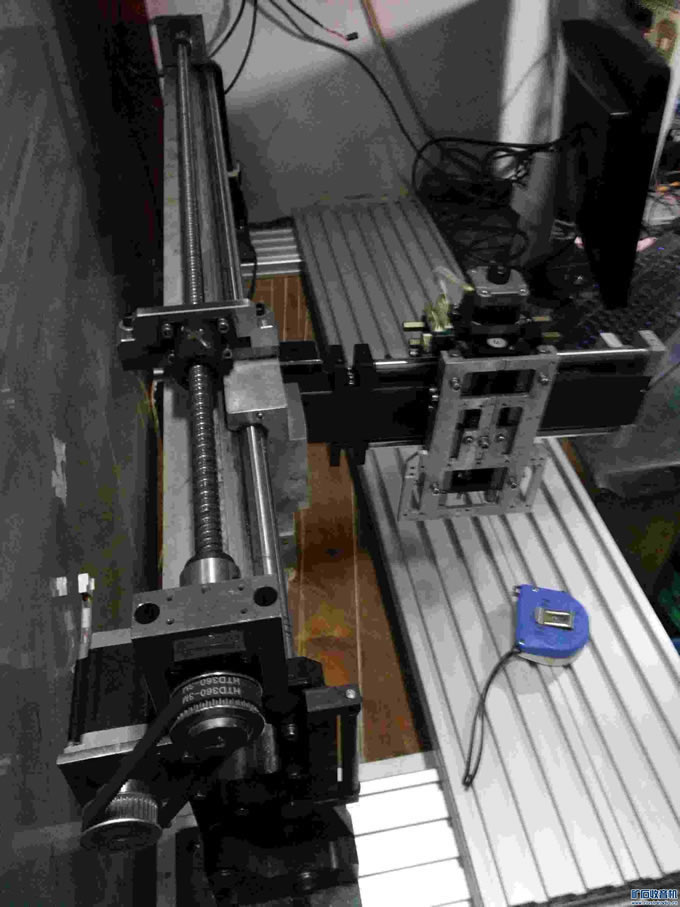

今天铝合金台面回来了拍个整体照X轴行程1000mm Y轴200MM Z轴60MM 后续回贴直播。系统用 CNC USB Controller,驱动模块用3A的TB6560

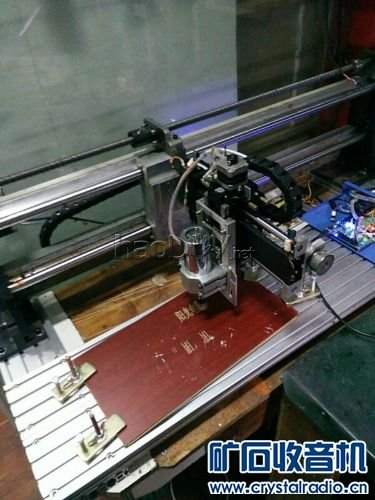

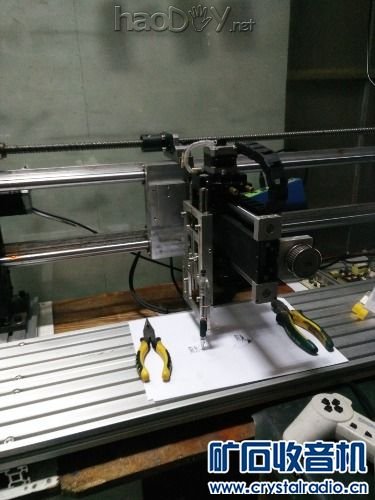

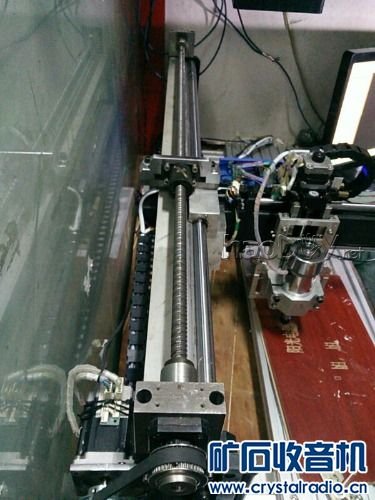

基本完成主轴还没装



到止全部拍完，参赛




x轴1000mm的有点长
