哈哈！近两天DIY了一台丑陋的简易绕线机，制作意愿主要是按照业余条件下适合的做法，因为绕牛也是业余的人绕，本绕线机不求效率，不求美观，只享受DIY本机和绕牛的过程，比较适合业余制作，市面上自动的绕线机太贵，为了几只牛不合算，手摇的排线时手稳不住，排不好线； 本机没有计数器，其实只要量一下骨架的宽度和线径，就知道每层的匝数，只记下绕的层数就行了，误差也不会大到哪里去。先来张整机图： 请DX们不要笑话哦！
attachimg]1629184[/attachimg]

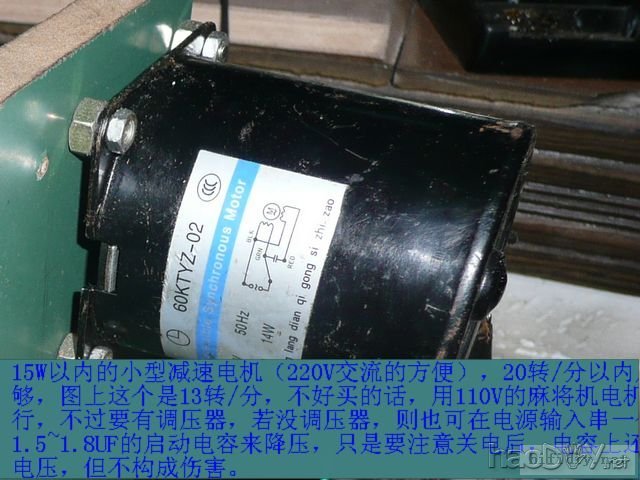

小型交流减速机
这个可是半自动的哦，主要是很好排线，比那种容易多了，关电后线也是拉紧的，不用担心松手后骨架上绕好的线会乱了，大多数DIYER的漆包线都是很弯曲的，这个机器也可以边拉直边绕（不过线直径超过1.2mm了就拉不好了，要DIYER先人工拉直），也可以一边绕一边用左手腾把骨架上没排好的线排好，个人觉得比市场上那种35元左右的绕线机好用多了（不是自吹自擂），不信你可以试试。 只要量一下骨架的宽度和所绕漆包线的直径径，算出一层的匝数（骨架宽度÷线直径＝单层匝数），只记下绕的层数就算得出总匝数了，误差也不会大到哪里去，因为铁芯的性能本来就不是标准的，在计算出来的匝数下，相差几匝谁也不能说是错误的。 额定电压110V，启动电容接红与绿（灰、蓝），不要接在共公线上，电源线分别接电容的某一端就可以正反转的，况且绕制的过程是断断续续的，不是连续工作，不容易烧的，表面温度低于80度（很烫手）都不会烧，放心用吧。 我在这台机上的花费： 1、工具N年前就买了，不能算费用； 2、板子是楼梯口捡的现成的，拆都不用拆，锯都不用锯，拿来就是这样，没花钱； (责任编辑：admin) |
