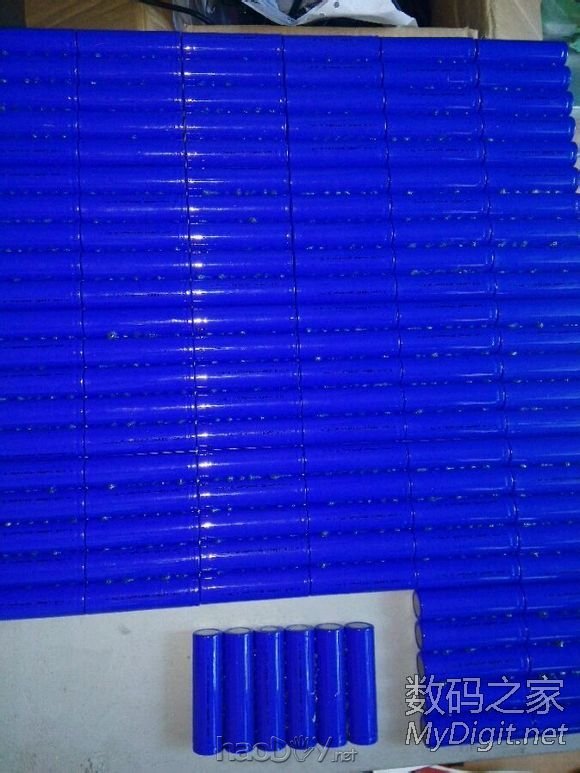

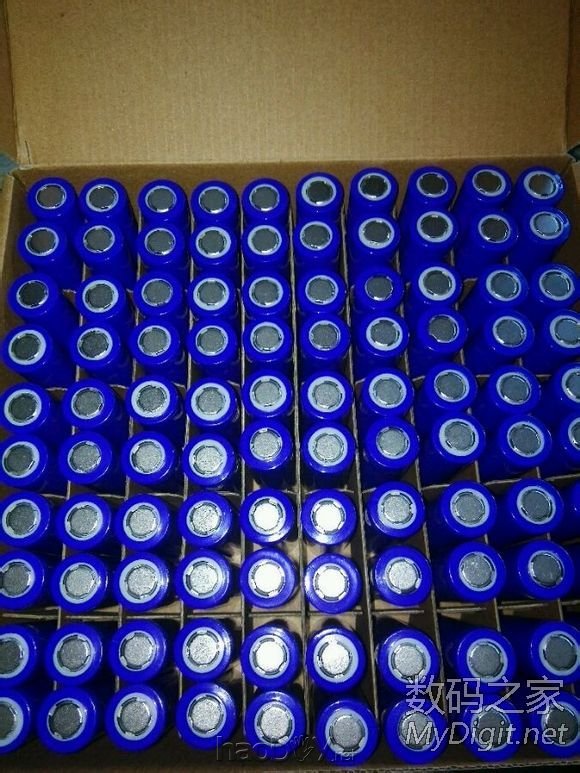

现在很多强光手电筒，充电宝，笔记本电池都采用的是18650电池，此电池单节直径1.8厘米，长6.5厘米，重45克。单节容量2安至4安，额定电压3.7V,充满电压4.2v.可以通过串并联等方式组成多种电压和容量的电池组.这是制作电池组需要用的原材料电池

用130节18650电池DIY制作48v 20A的电池组

先把电池按需要分组用万能胶黏在一起

用130节18650电池DIY制作48v 20A的电池组

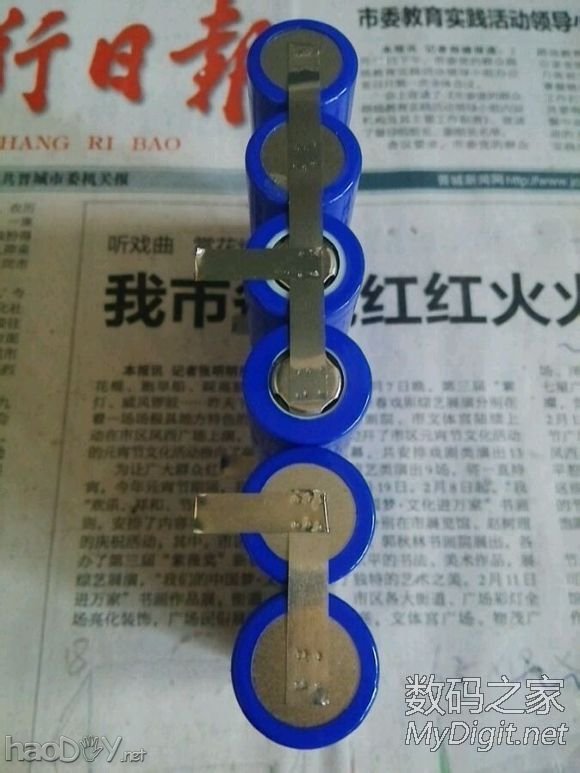

等待万能胶凝固的时间，先做一个11.1V 4A的小电池组。先把电池按串并联焊接好

用130节18650电池DIY制作48v 20A的电池组

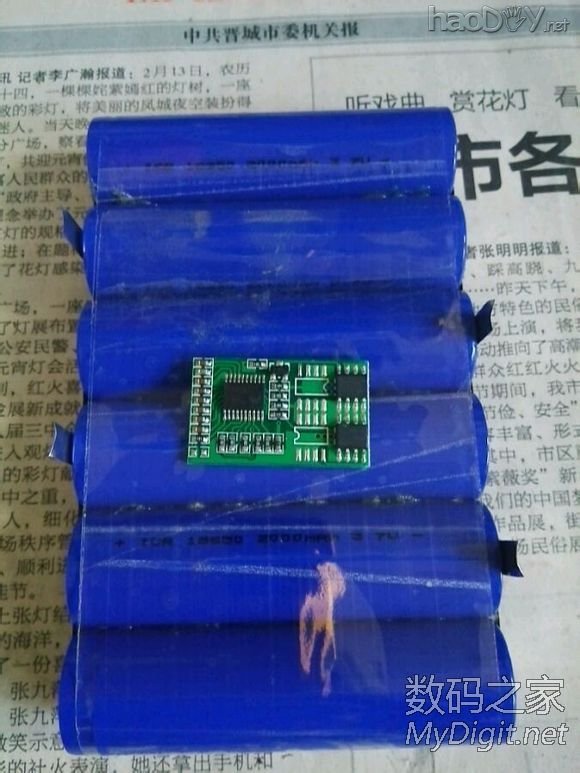

这个小电路板，就是电池组的充放电保护管理板

用130节18650电池DIY制作48v 20A的电池组

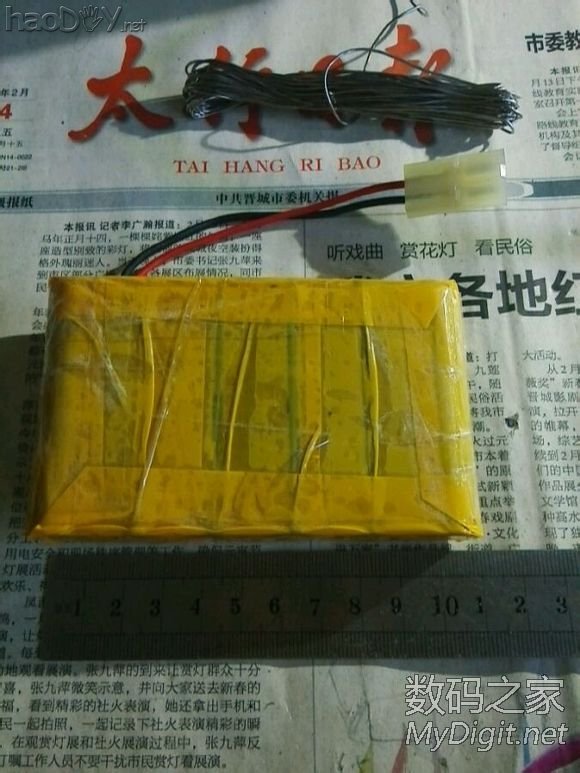

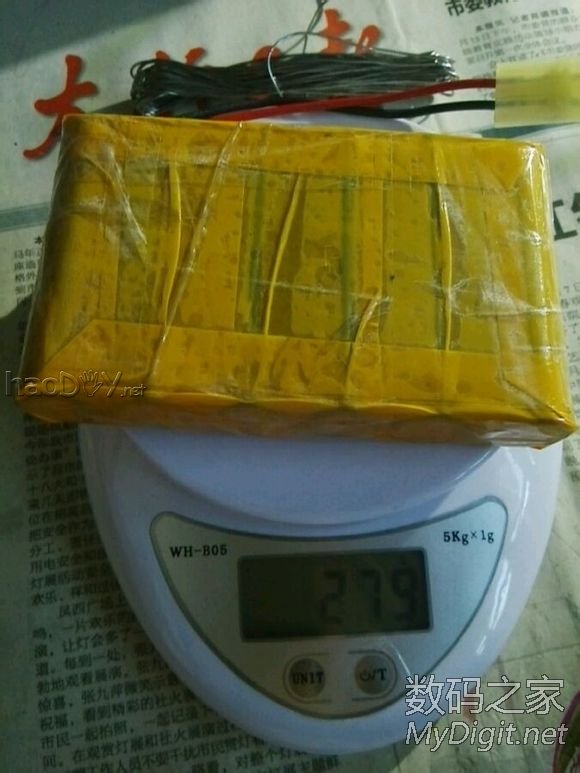

12v 4A 的小电池组已做好，尺寸11X6.5X2厘米，重279克

用130节18650电池DIY制作48v 20A的电池组

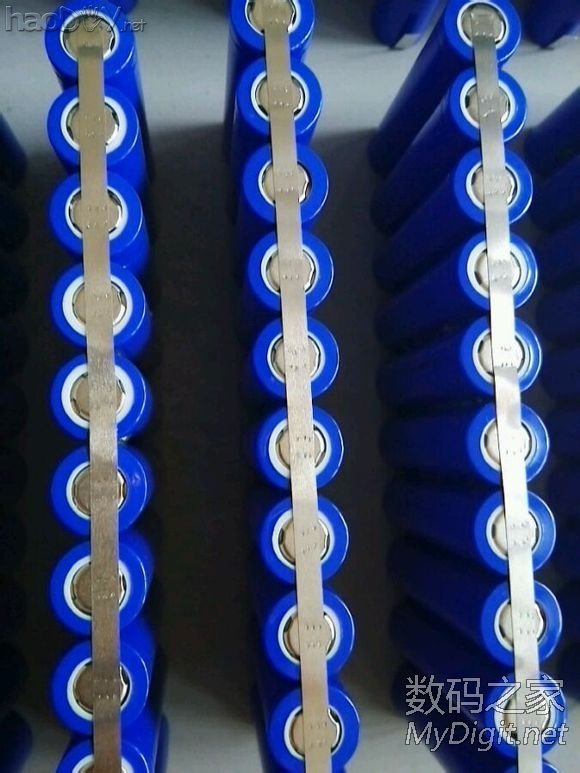

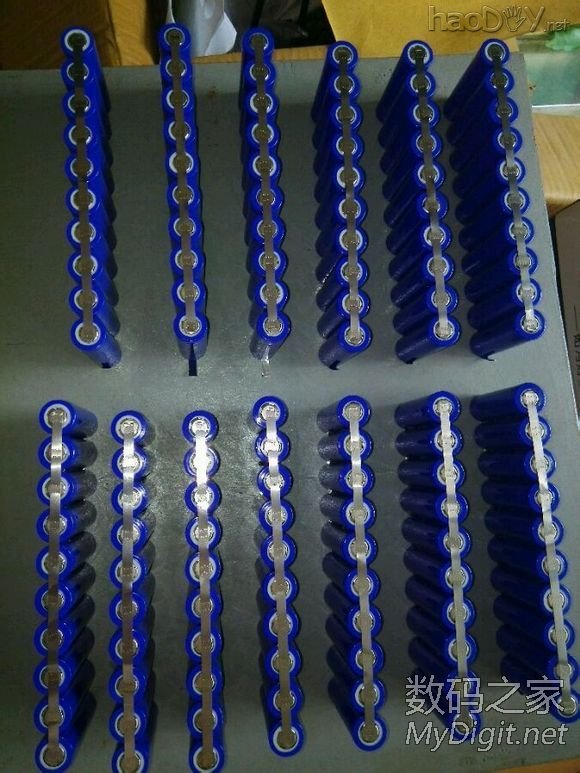

按照10节一组并联焊接好的13组电池

用130节18650电池DIY制作48v 20A的电池组

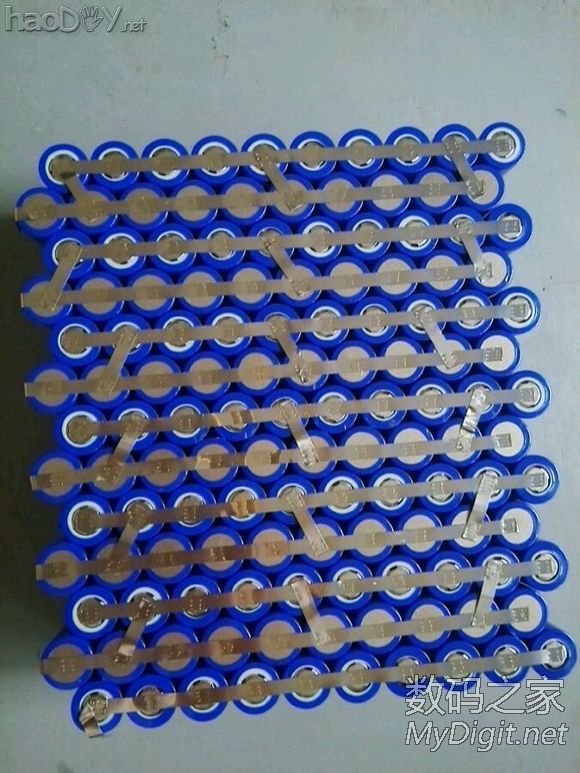

130节电池已经全部串联起来了

用130节18650电池DIY制作48v 20A的电池组

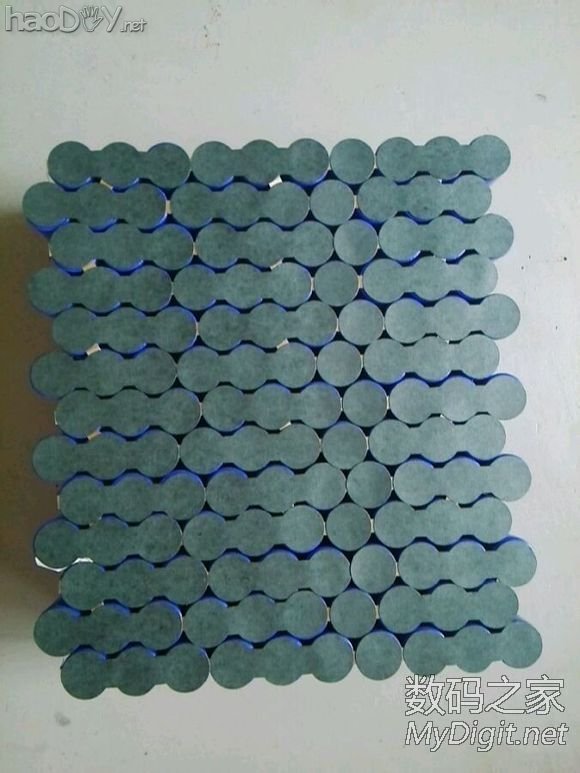

上绝缘垫

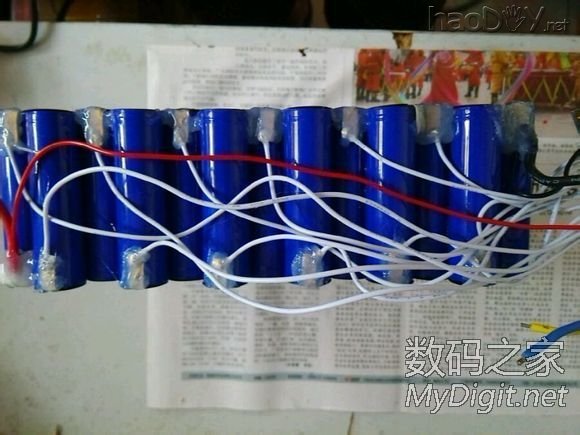

焊接电池组平衡充放电保护管理板

用130节18650电池DIY制作48v 20A的电池组

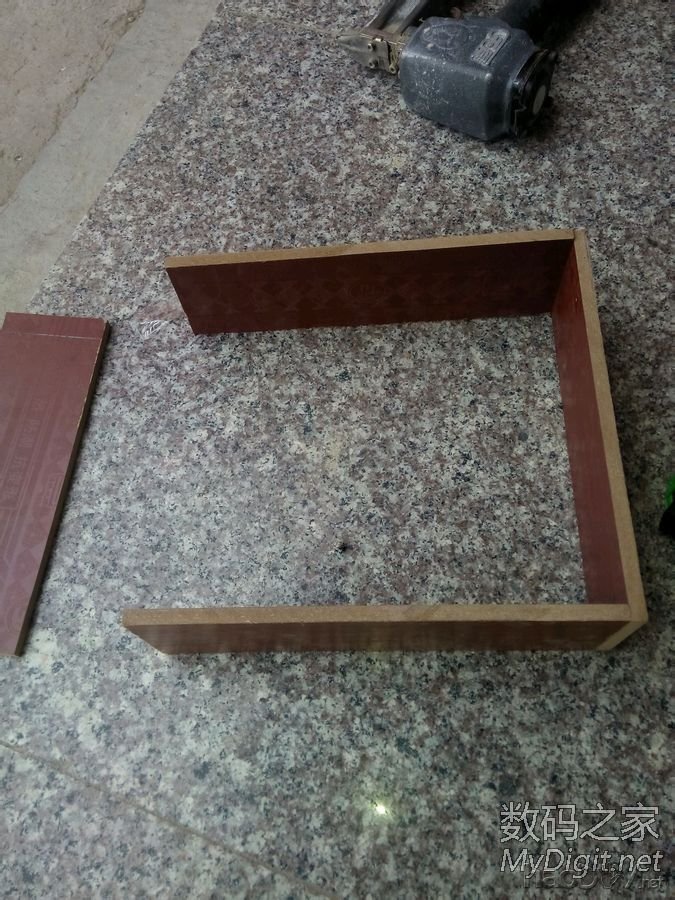

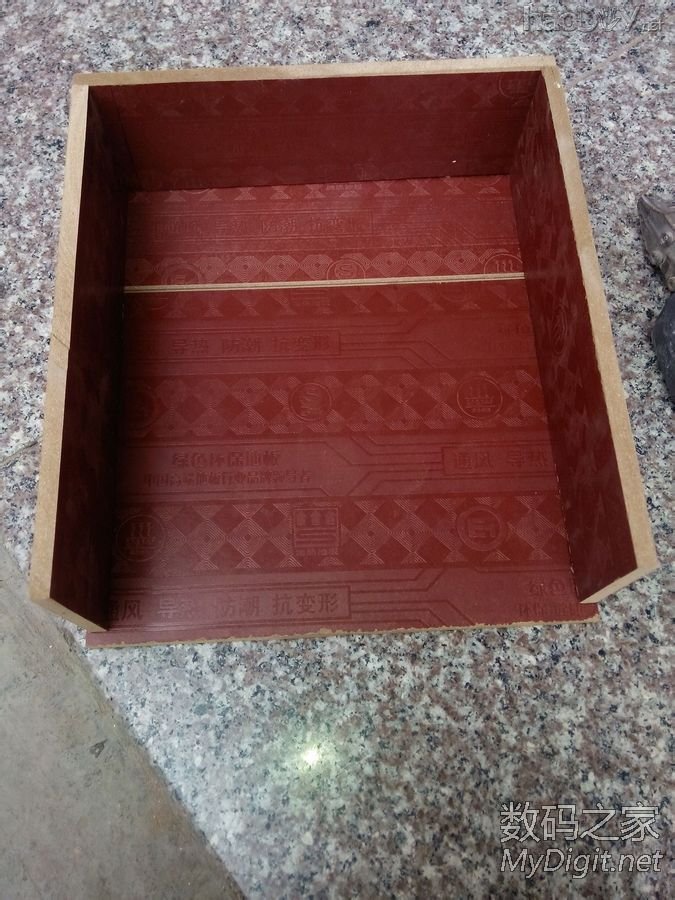

自己动手做一个放电池组的盒子
用130节18650电池DIY制作48v 20A的电池组

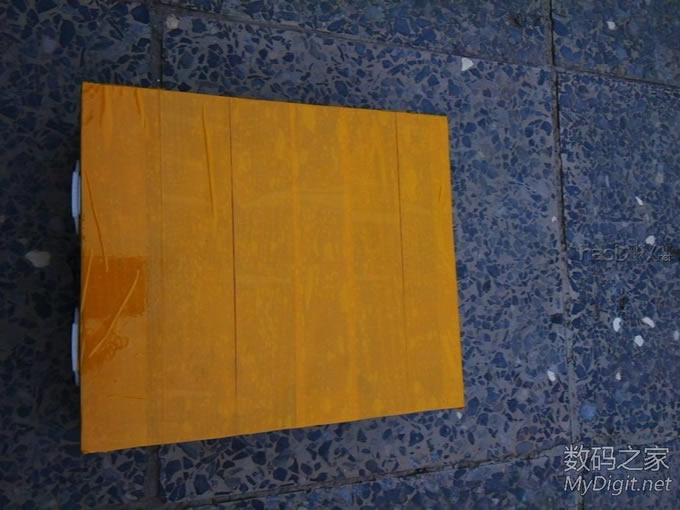

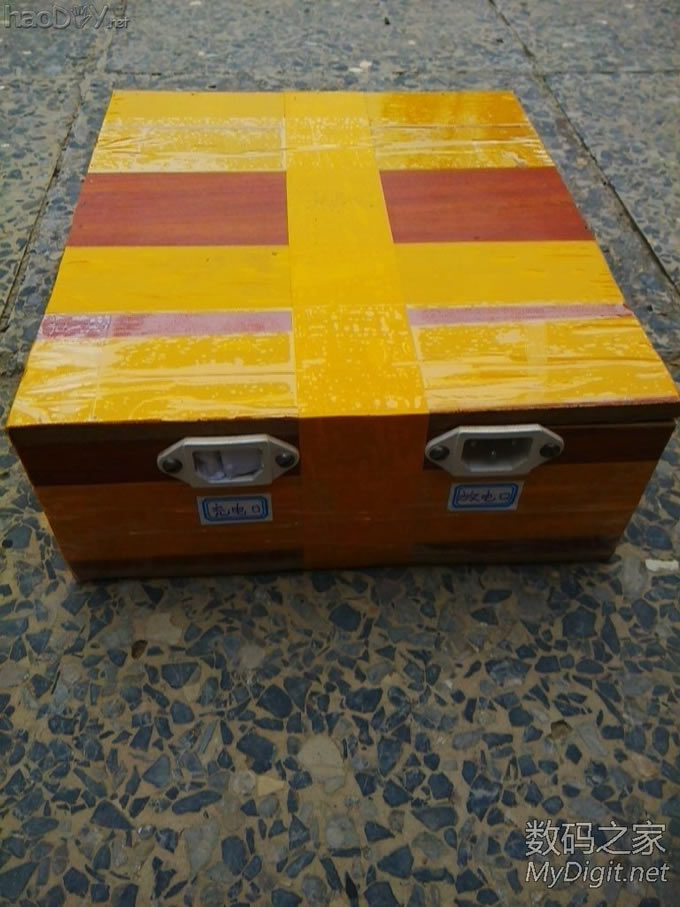

电池已经封装进盒子里面了
用130节18650电池DIY制作48v 20A的电池组

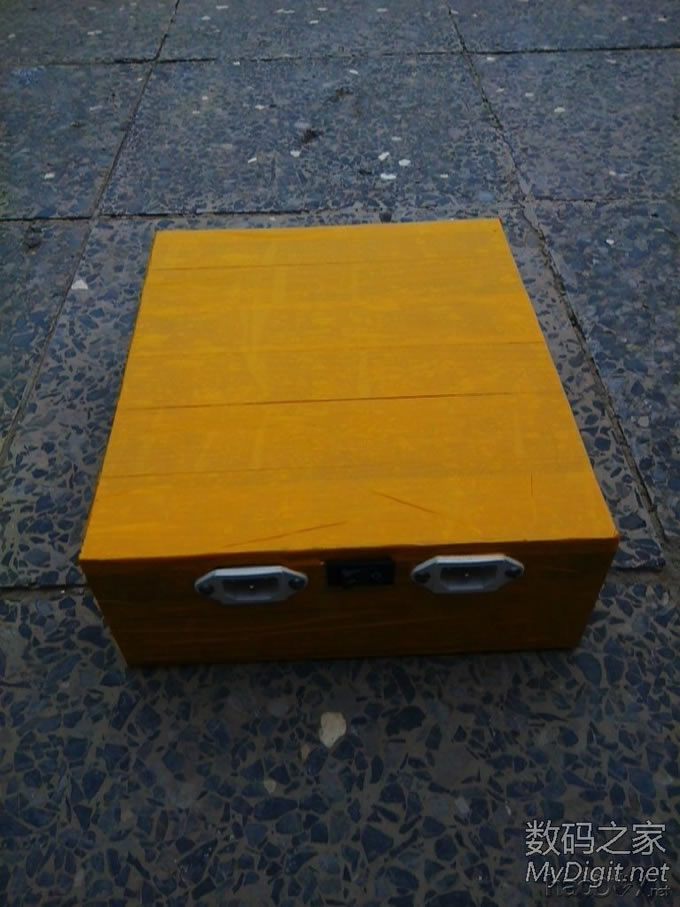

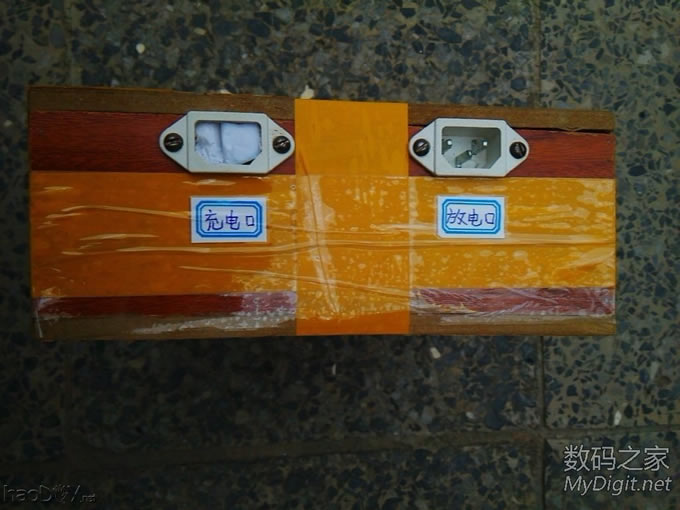

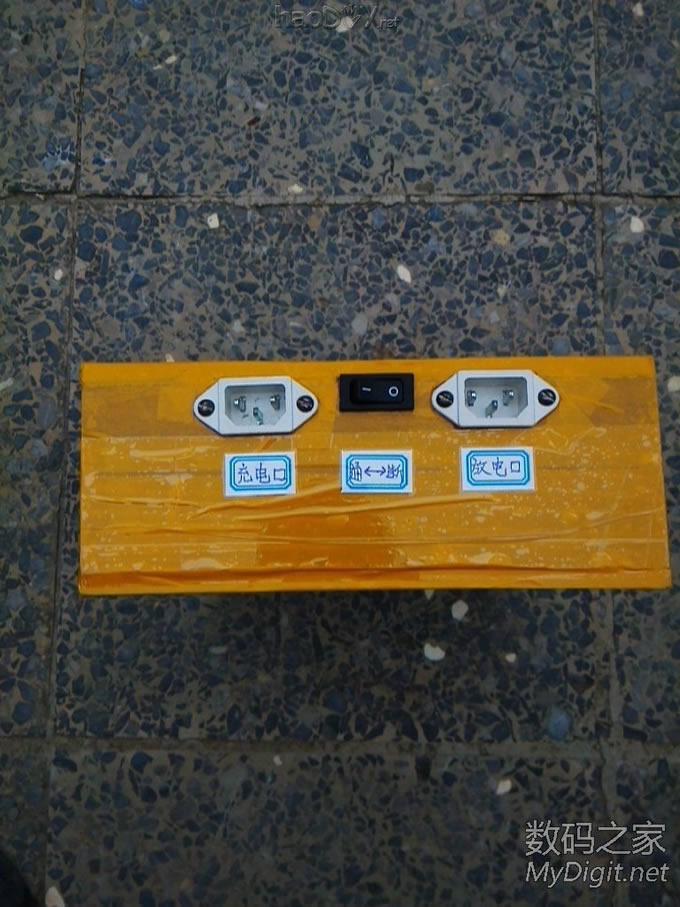

后来想到有时候使用过程中可能会要进行通断操作，就又加了一个开关
用130节18650电池DIY制作48v 20A的电池组
