话说：再好的变频器没有操作面板也等于废品， 这台变频器是当时去拆回来的，是好的，拆的时候就没见到面板。如果去买个面板的话，面板的价钱比变频器还贵，而且不同变频器，面板都不一样，其他面板无法代用，我这台变频器扔角落很久了，变频器的标签也已经看不清楚了，也不太确定型号，但是网上找到相似的，可以参考参考。好吧！知识就是财富，自己动手丰衣足食，万事不求人，有点空余时间，自己为自己定制一个吧 整个过程归纳如下 1，测量测试，获取有用的线索 2，借助EDA工具，搭建硬件试验调试 3，测量面板安装尺寸，设计原理图和PCB 4，制作PCB 5，焊接元件 6，调试 好了，不多说了，上图！！！ 第1步：测量测试，获取有用的线索

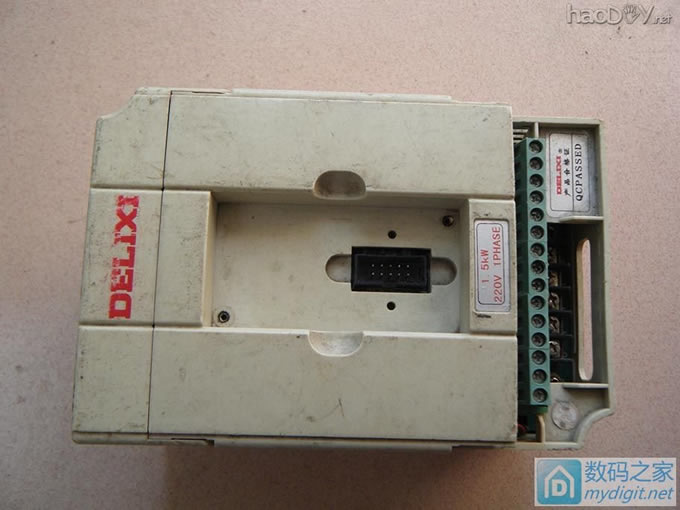

破变频器一台

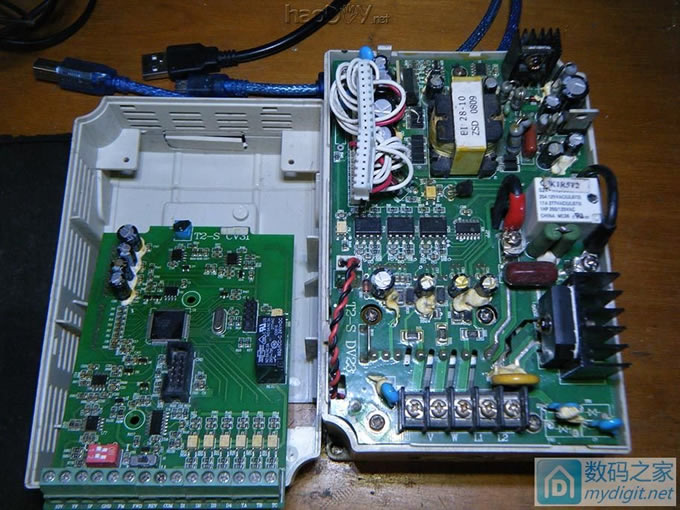

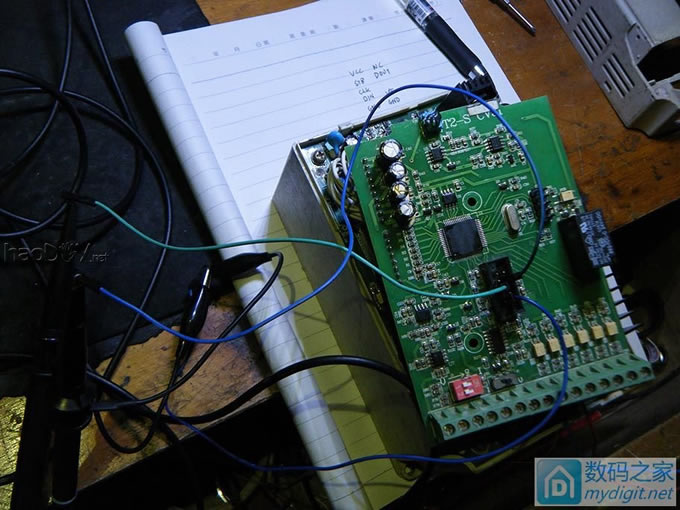

首先要先拆开，熟悉一下连接面板的线路

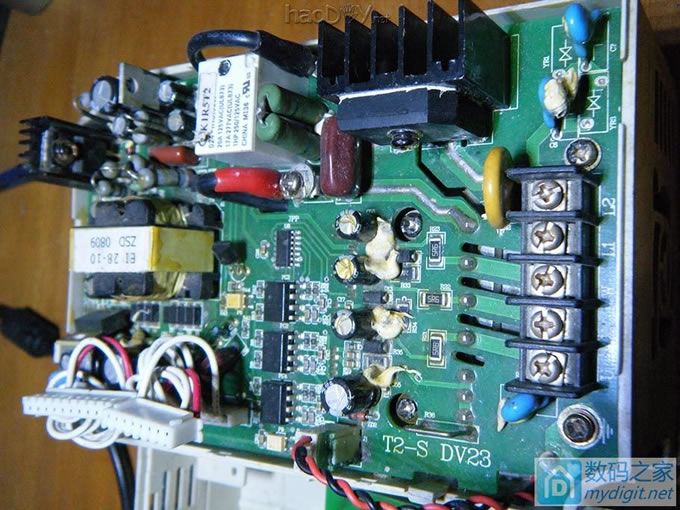

变频器底板，驱动板

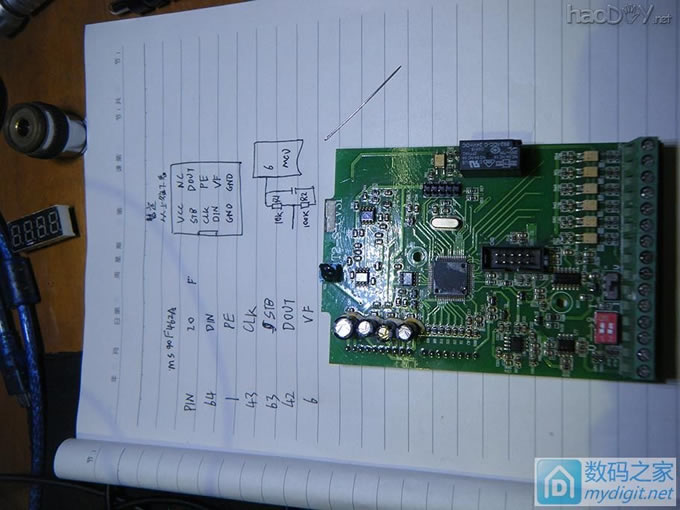

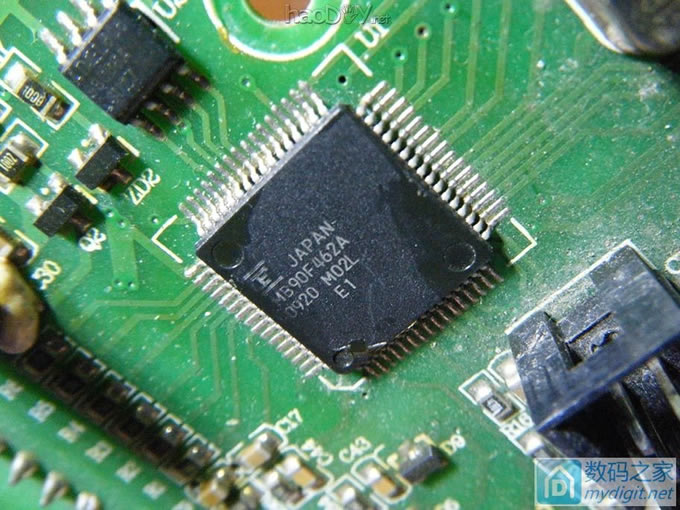

主芯片，单片机，小鬼子的富士通，不要小看国产的变频器，因为芯片核心部件不是国产的 这台变频器的IGBT模块是仙童半导体 单从这两个核心器件来看，这台变频器还是不错的，只不过线路板的工艺没有纯进口的那么漂亮而已
手头暂时没有逻辑分析仪，无法直接分析接口，用示波器测量吧，能测个大概就行

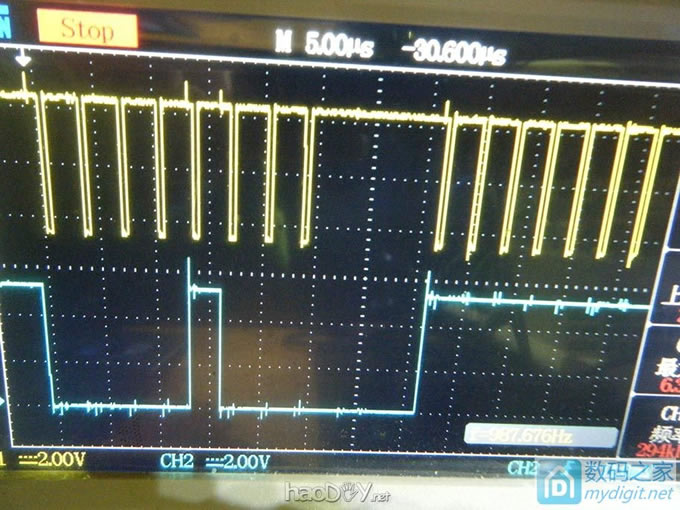

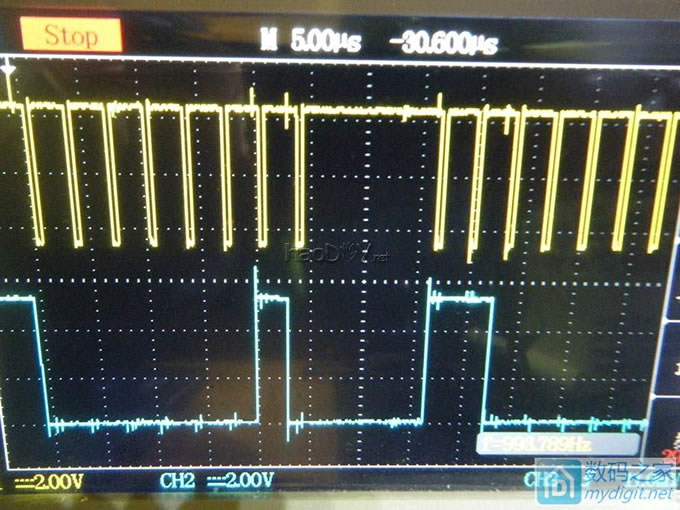

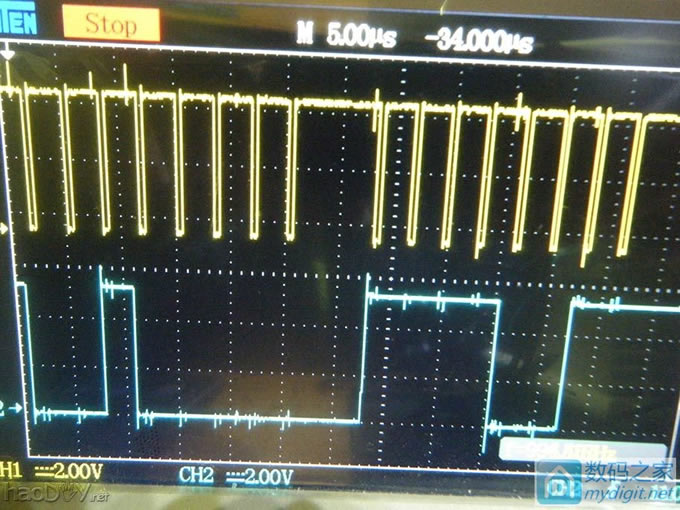

测得变频器的10针面板接口的波形如图，上面是时钟波形，下面是数据波形，一看就乐了，是常用的串行同步通讯，单片机通过串行通讯在上升沿发送数据，下降沿接收数据，就这么简单，这下就好搞了 大概思路出来了，用2片74HC595联级用于驱动LED数码管显示；用1片74HC166 或者 74HC165+74HC14做按键控制，但到底用74166还是165，暂时不知道，测不了，到后面只能挨个试，运气好的话，就弄得快些

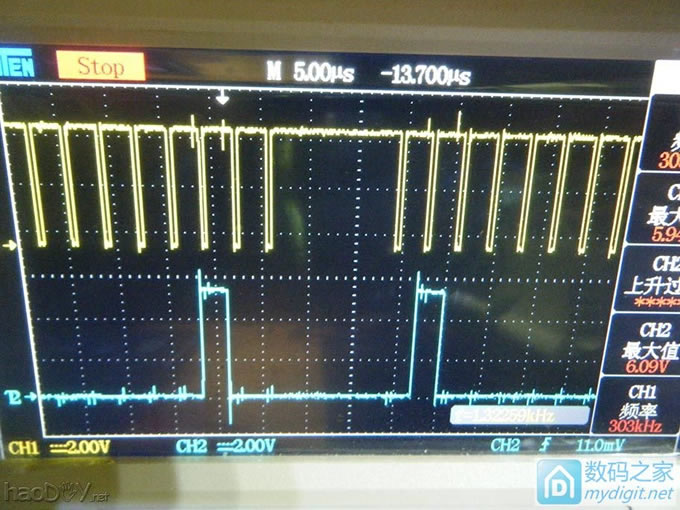

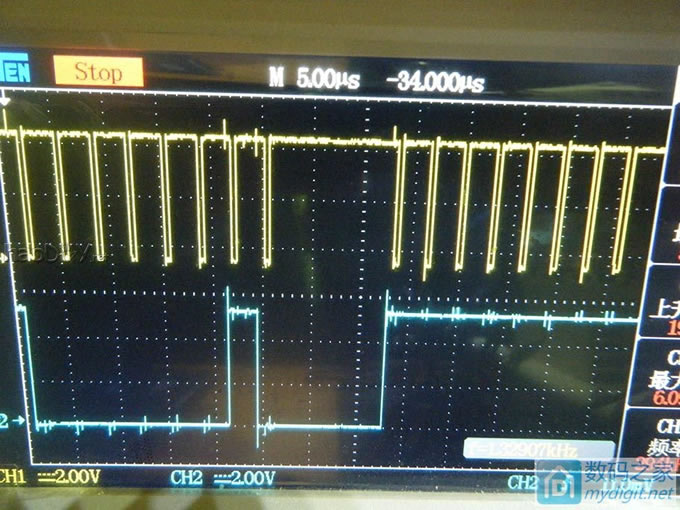

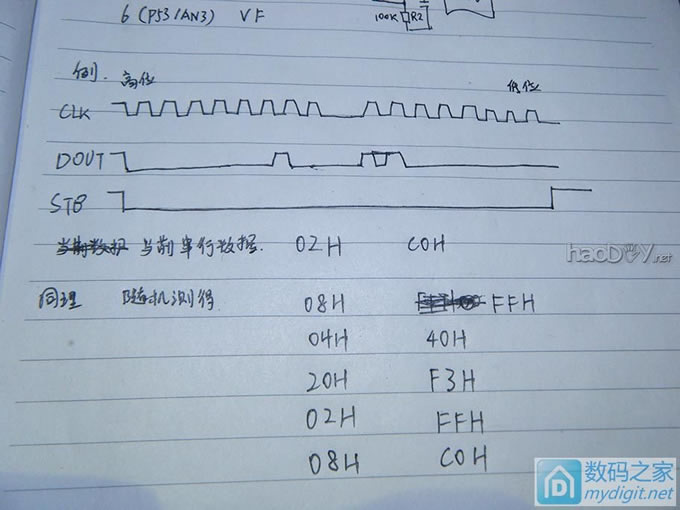

随机测试，这个应该是LED消影的数据

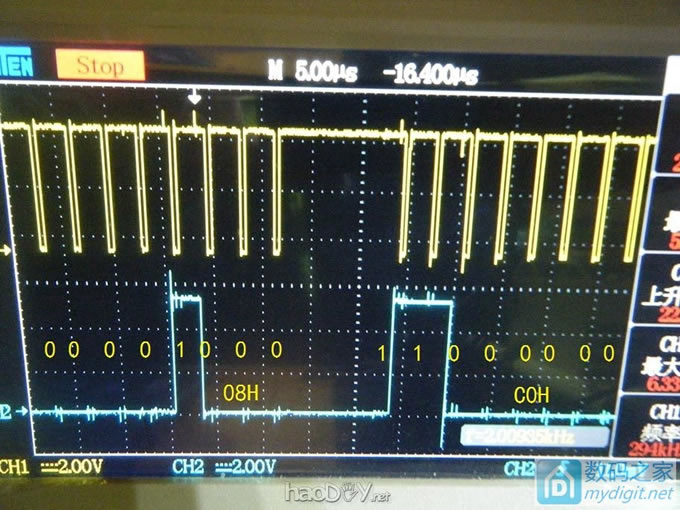

信号测试了多次 通过测量测试，得到的线索
查单片机的DATASHEET，大概确定了连线，其中VF虽然无法测试，但VF接通过电阻接到单片机的AD通道，这个引脚肯定是接电位器的
测了几次，得出的线索

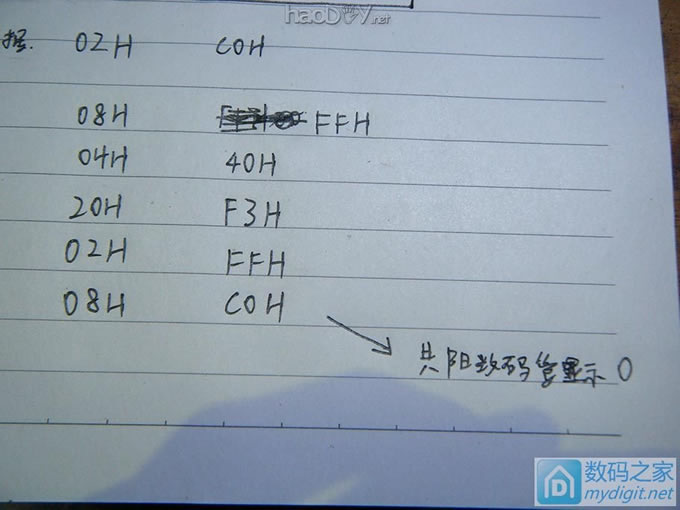

得到的线索是，变频器用的是共阳数码管 第2步：借助EDA工具，搭建硬件试验调试

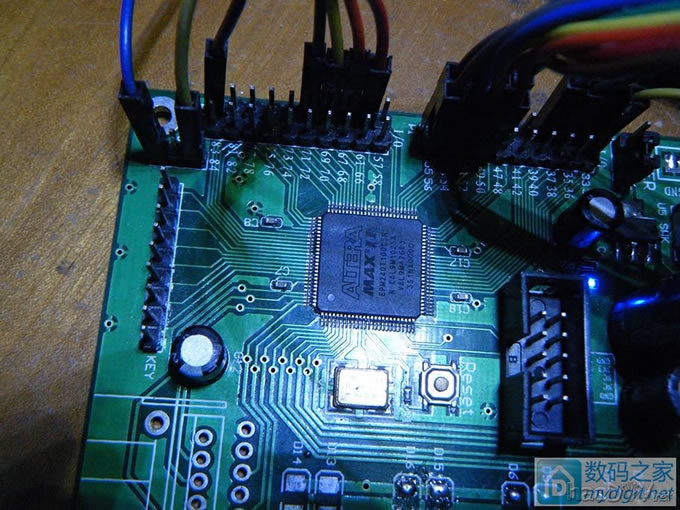

使用的硬件平台是 ALTERA的 MAXII CPLD做硬件平台

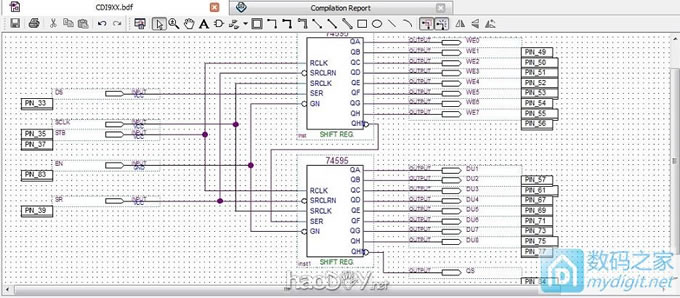

先设搭建好数码管显示部分，用原理图的方式进行搭建设计，硬件直观简洁，不容易搞错

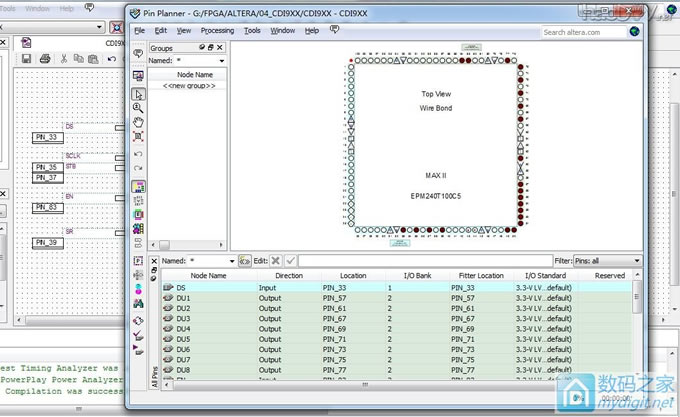

器件管脚锁定

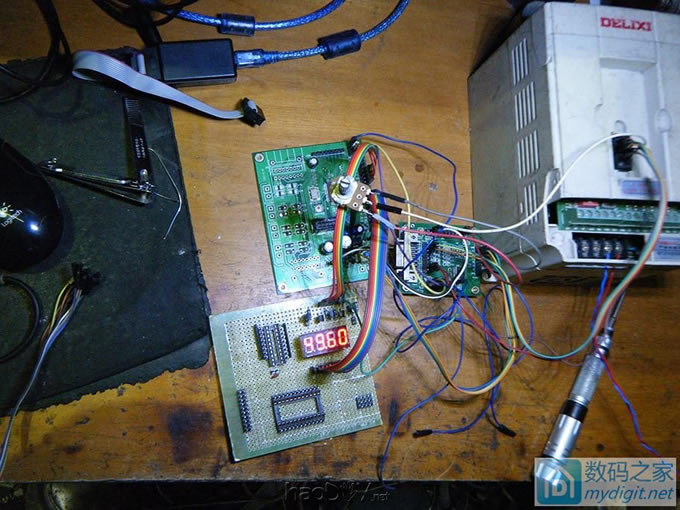

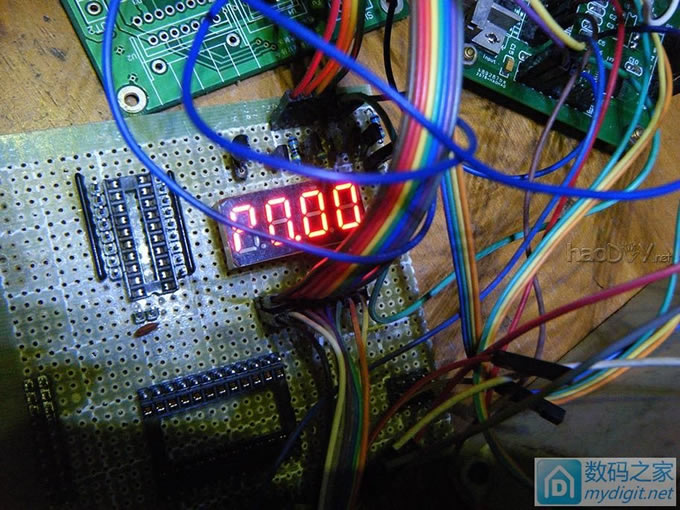

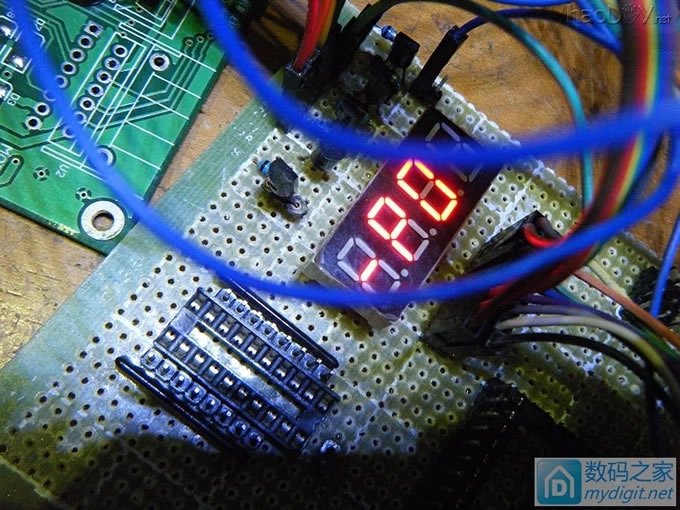

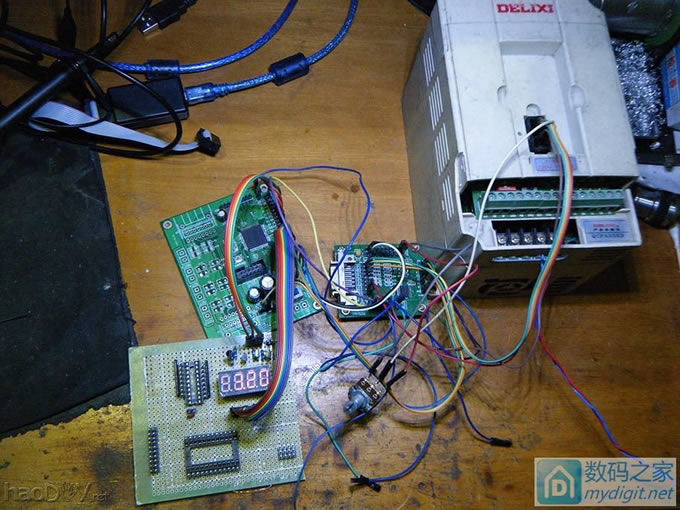

实物搭建，惨不忍睹，一堆飞线，将CPLD烧写后，连接起电路测试 测试了两次，第一次是数码管段码和位码接反了，第二次掉换过来后能正常显示了

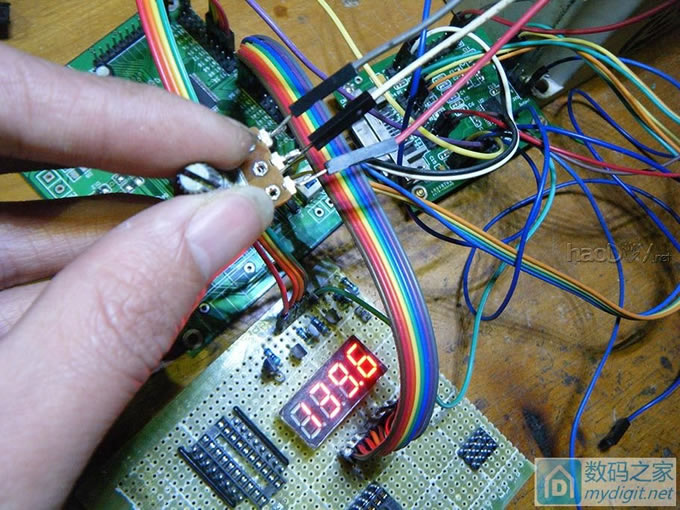

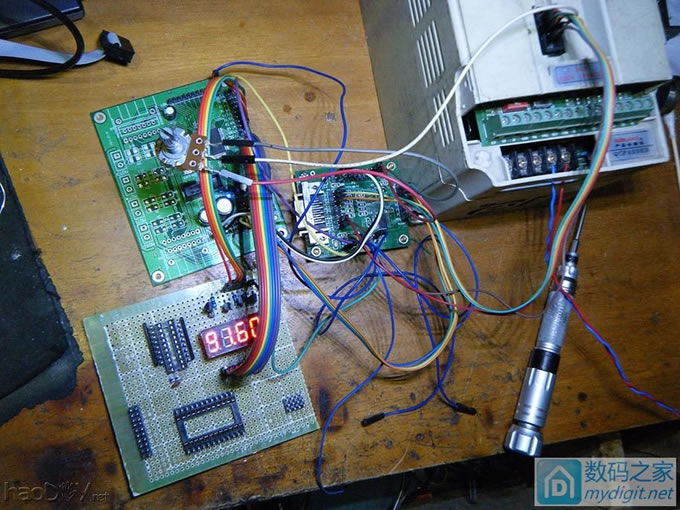

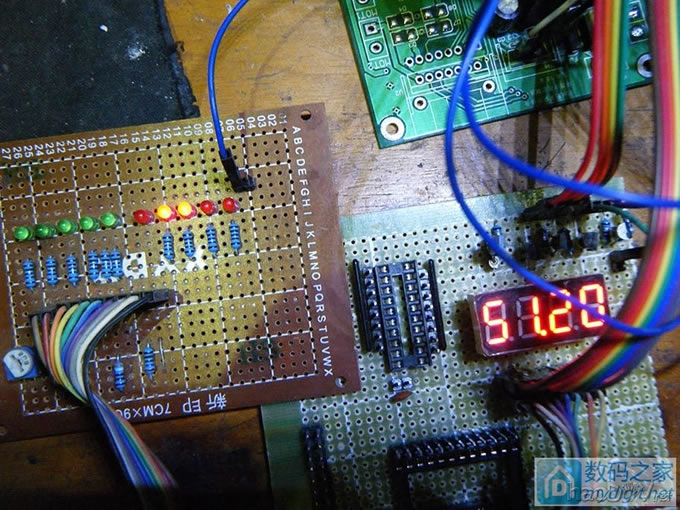

调节电位器，显示正常，电位器调节有效，正常

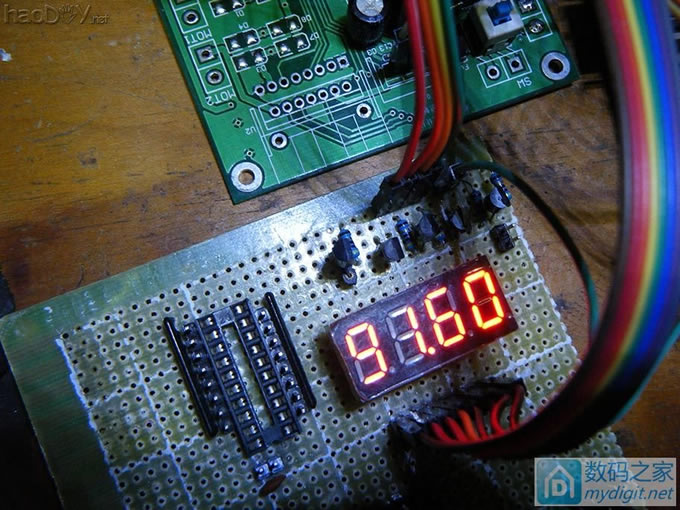

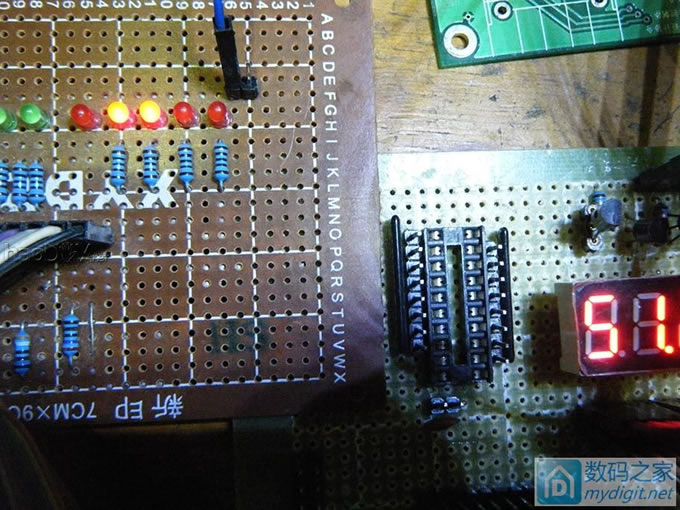

把指示灯加上
亮2个灯，目前还不知道含义，等加上按键电路后多炒作几次后就知道了
显示基本上OK了，要扩展按键电路了，我先用74166试试看

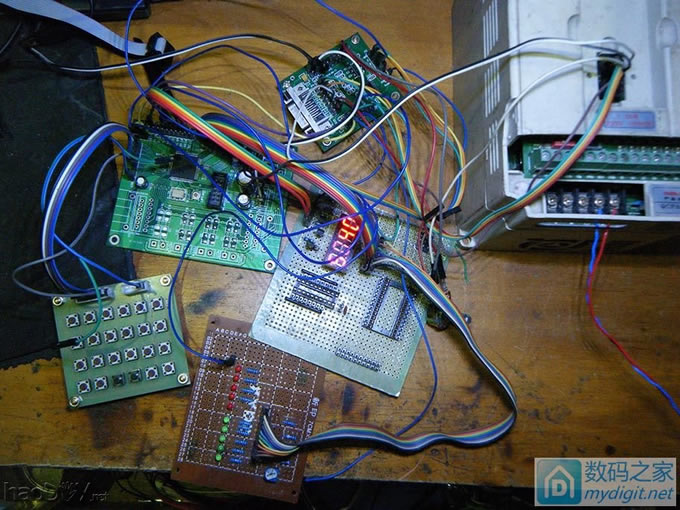

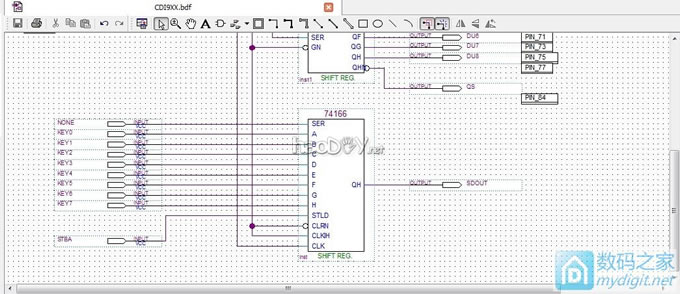

加上按键电路，锁定管脚后把线连好，烧写程序

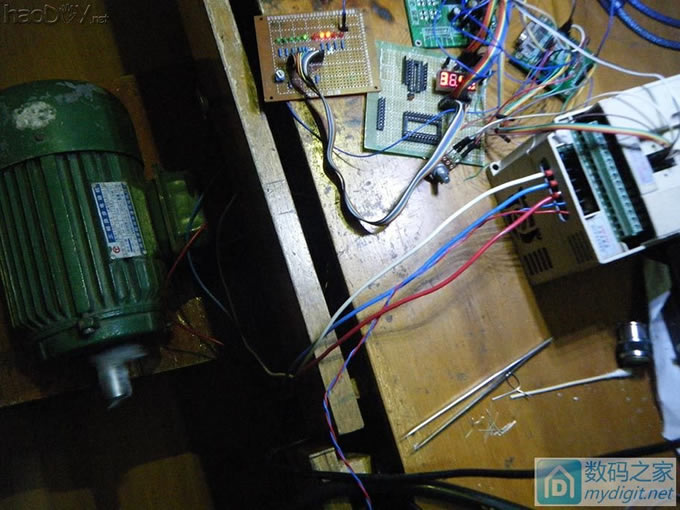

运气还不错，一次就成功了，可以进行操作了  (责任编辑：admin) |
