在日常生活中，我们经常要用到一些使用电池的用电器，像遥控器，玩具，无线鼠标，无线键盘之类的，同时，它们的电池用量和规格也不大一样。

　　在以前，我们只用遥控器的时候，我们一般只是用两节7号(AAA)电池，那时，我们买电池也只是一年只要一两次就够了，可是现在随着用电器的增多，同时，不同的用电器的用电量又不一样。

　　比如，我们现在的无线键盘，有很多的就只要一节7号电池就行了，可是无线鼠标，就有的用两节7号电池，也有的只用一节，还有的，可以用两节也可以用一节，有的鼠标为了让一节电池用得更久一些，采用的是5号(AA)电池设计，同时，大家应该记得某孚牌电池的广告吧：我们的电池是普通电池电量的6倍，在玩具汽车上用到没电了，在遥控器上还可以用!

　　别的不说，至少这个广告告诉我们，在一些电器上的电池用到不能使用之后，在另一些用电器上是还可以继续使用的。

　　今天，我就要教大家来做一个怎样把一节电池当两节使用的装置!

　　首先，我们要装备一些电子元件和工具：

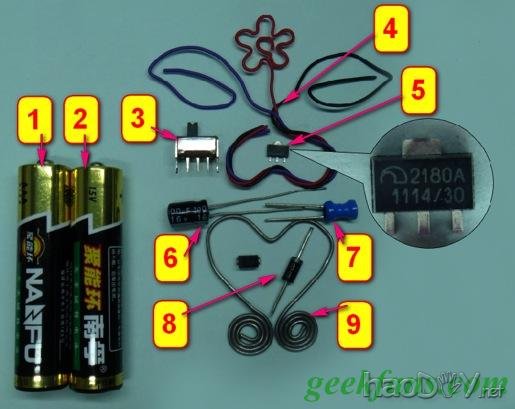

　　图中，

　　1和2是两节电池，其中一节是有电的，另一节是基本上没有任何使用价值的电池，

　　3是一个小型的钮子开关，

　　4是三根电子线，(我这里选用的是红色、黑色和白色)

　　5是一个专业的小型化的升压IC,型号是2180A,规格是1114/30，最后面的30是它的输出电压是3V的意思，这个IC,它的生产厂家是深圳英康科技有限公司，(注意：你买IC的时候，它是可以分为内置二极管和不内置二极管的，如果内置二极管了，则第8个的肖特基二极管可以不用理会了)

　　6是一个小型的电解电容，规格是16V/100UF，

　　7是一个小型的电感，你可以选用的规格是22UH~100UH之间，

　　8是IN5819肖特基二极管，图中左边的那个贴片二极管也是IN5819的，可是在贴片二极管上，标注的是SS14(不知道什么是肖特基二极管的同学，请自行谷歌之)

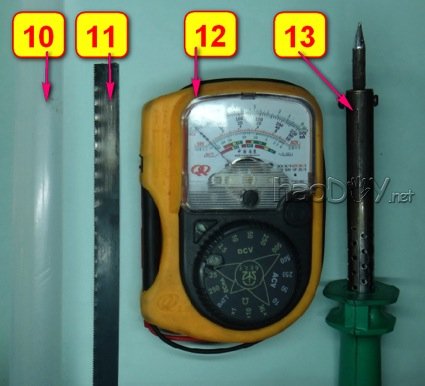

　　9是一截焊锡丝，

　　10是一节热熔胶条，

　　11是一节钢锯条，

　　12是万用表，

　　13是电烙铁，

　　另外，我们还要一小块电路板和一小块铜片，真的只要一点点就好了。

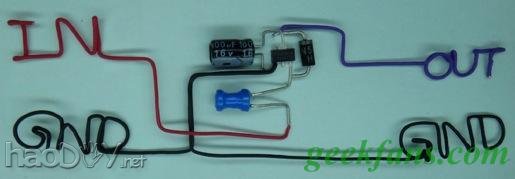

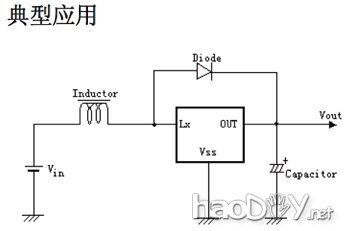

　　首先，看下电路图，

　　我来解释一下，左边的IN，是单节电池的输入端，也就是接电池的正极，右边的OUT，是接输出端，也就是最终的3V电压的输出端，而下面的GND，是输入和输出的共有负极，在这个IC上，把IC的有字的一面朝向我们，把三个脚朝下，则从左往右边算，第一脚是负极，上面的一个脚和下面的第二个脚是连通的，功能完全一样，是输出端，而第三个脚，是共模输入端，要通过一个电感来接到电池的正极，同时，要在IC的第三脚和第二脚之间接一个肖特基管，第三脚接二极管的正极，第二脚接二极管的负极，再在输出端和负极之间接一个滤波电容，电容容量在10-100UF之间都可以，但是电压不要低于10V就行，如果你按这个方式接好了电路，那么你在它的输出端，应该就可以测到3V的电压了。

　　元件的接法弄清楚了，下面我们就要把电路放到合适的外壳里面去了，

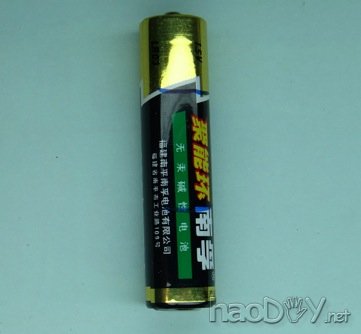

　　我们在那个已经没有使用价值的电池中间做上一个记号，

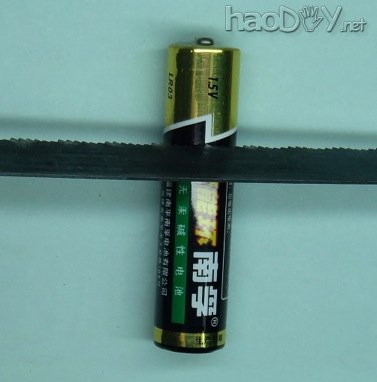

　　我们把用锯条把它锯开：

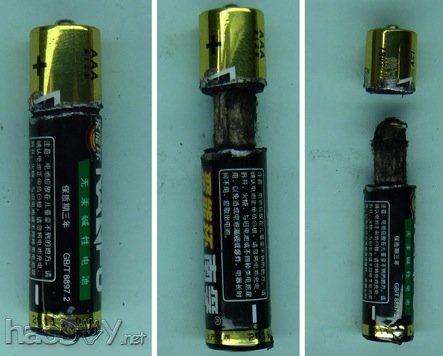

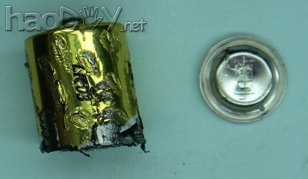

　　然后，我们只要电池的正极部分和负极的那个圆形的盖

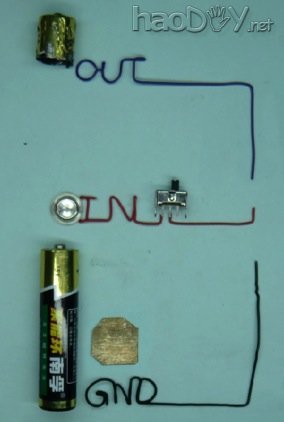

　　我们把电线和这些东西摆一下，搞明白一下我们前面的电路要怎样接在实际电路中才行，

　　右边的三个电线，代表了我们前面的电路的三个端口，最下面的负极要放在整个我们电池的负极，而输入端要跟我们的电池的正极连，最后输出端要放在整个电路的最前端，思路弄清楚了，我们就要开始做电路部分了。

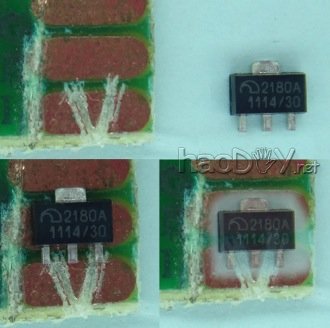

我们先在万能板的边上，以IC的脚的排列方式，切开两条沟，

　　以IC放下去，三个脚不相碰为准

　　然后，我们把IC焊在板上，再把另外的三个零件也焊在上面，注意，因为我们的电路是最终要放在一个电池的外壳里的，所以，我们的零件要以条状排列，

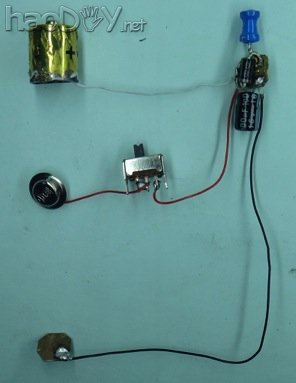

　　然后我们把那开关、三个电极和电线也焊上去

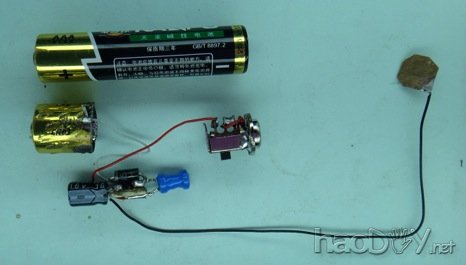

　　为了让整个电路的负极更稳固，我们把开关的外壳焊在负级片上，同时，我们要考虑我们的装置要怎样放在实际的电器中去，我是以我的无线鼠标来做参考的。因为我们的电路是把一节电池当两节用的，所以我们的电路的占用，也是以占用一节电池的大小为标准的，我们现在把另一节有电的电池放在边上做比较，以它的长度和粗细来做标准：

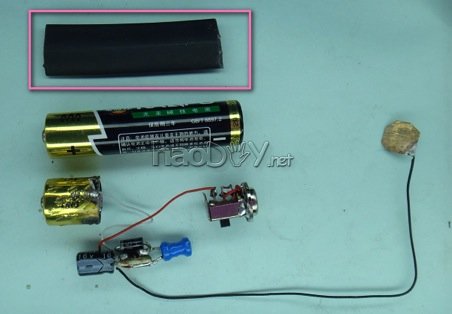

　　然后我们准备一根热缩管，没有的同学，也可以用电工胶布来代替，

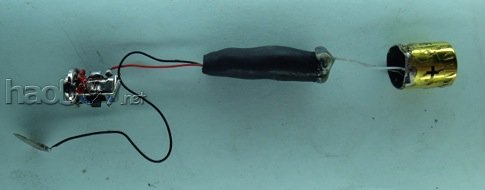

　　然后我们把整个电路用热熔胶把它们粘到一起，注意粗细要尽可能的细一些为好：

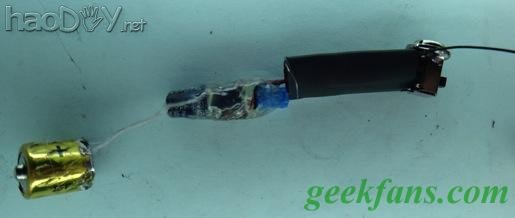

　　然后我们把整个电路用热缩管包住：

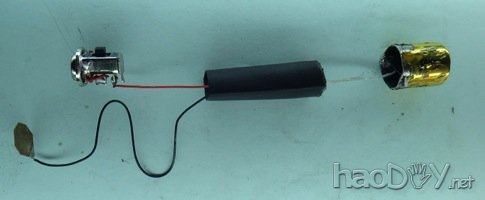

　　然后我们用打火机或者烙铁或者别的什么热源把热缩管进行烘烤，把整个电路包裹住，从而提升整个电路的稳定性，

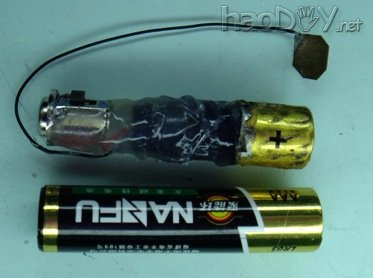

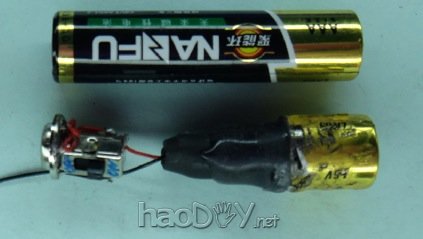

　　现在我们再把那个有电的电池放在边上，对整个电路的长度进行调整，

　　然后我们把中间空着的部分用热熔胶粘起来，形成一个电池的样子，但是注意不要把开关的活动部分给粘住了

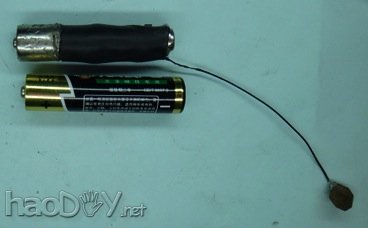

　　现在我们的电路已经完全可以用了，但是里面的元件在外面完全可以看得到，一点也不美观，所以，我们可以把中间的这个部分再用热缩管或电工胶布包装一下

　　好了，我们的东西完工了，但是在实际使用中会是一个什么情况呢?

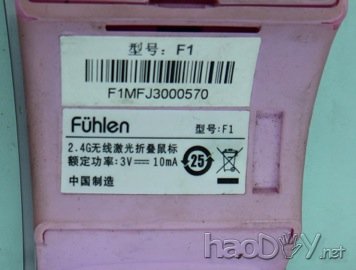

　　下面我以我的无线鼠标做一个例子，让大家看下这个装置是怎么用的，

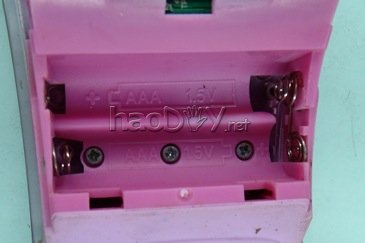

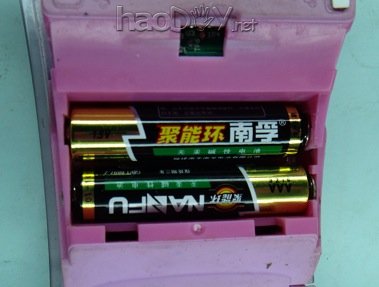

　　图中是我的鼠标使用两节标准7号电池的样子，在图中的右边，上面的电池的负极和下面的电池的正极是相连的，

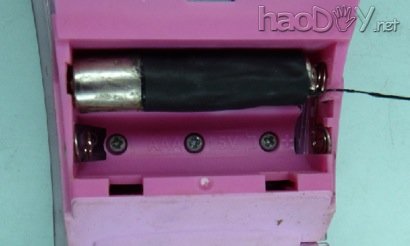

　　在图中，我们这两个电池连接而成的电池组的正极是在上面电池的正极，负极是下面的电池的负极，而我们的电路最终输出的电压是3V，也就是说，我们的电路的输出端要放在上面的左边，负极要放在下面的左边，而它的输入端，要接在里面正常工作的电池的正极，也就是上面的电池的右边或者下面的电池的右边(因为右边是相连的)，所以，我们的装置要像下面这样放：

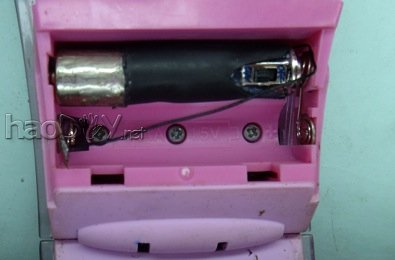

　　然后我们把它的负极的极片放在下面的电池的左边：(同时我们把这个电路的开关钮给朝向外面，不然的话，当我们要关掉它的时候，就不好关了，当然了，如果你不想关，也可以不关了)

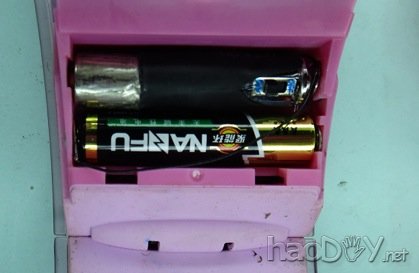

　　然后我们把那个有电的电池给装进来

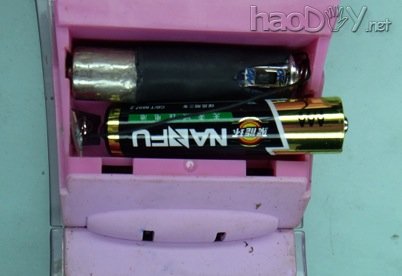

　　现在，我们的用电器应该就已经可以开始工作了，最后我们把电池的盖板给盖上

　　现在看看，用这个装置，实现了把一节电池当两节用的特殊应用，但是，另外有一点不得不提的是，这个电路只是对电压进行的提升，并不能把用电器的功耗给降下去，同时，之前我们用的是两节电池，而现在用的是一节电池，也就是说，在用电器功耗不变的情况下，现在一节电池的使用电流是以前的两倍(这额外的一倍用来做提升的另一节电池的电压了)，那么，我们以前的两节电池，如果可以用上4个月的话，现在一节电池最多只能用一个月了(这还只是理论上的数值，实际上会更短)

　　最后这个问题的原因我给解释一下，因为任何电路工作的时候，都会存在一定的损耗(比如电线的电阻，晶体管的压降之类)所以，我们的电路的输入功率和输出功率一定是不相等的，一般来说，如果能够达到75%-95%就不错了(输入的电压×输入的电流 / 输出的电压×输出的电流×100%)

　　而我给大家介绍的这个电路，因为是芯片厂商已经商业化的成熟方案，所以一般情况下，它的效率是在75%以上的，如果达不到的话，一定是你的外围元件的参数有问题。

　　最近的论坛里，有很多人在弄一个升压电路，

　　还有人给它取了一个名字，叫什么”焦耳小偷“，它的升压状况是不容怀疑的，但是它的升压效率和稳定性跟这个电路相比起来，就差得远了，因为在我们的用电器里面，对电压是比较敏感的，如果一会过高，会把用电器给烧了，而一会过低，则会造成用电器不工作，而”焦耳小偷“是完全没有稳压电路的，同时效率奇低，所以，不适合升压了在这些用电器上使用，当然了，带一两颗LED来玩玩还是不错的!

另：感谢"蓝色风暴"同学的提醒，如果大家也想来做这个装置的话，请不要拆普通的碳性电池来做，因为普通的碳性电池的正极是一个碳棒，就算你拆了，也是不能用的，如果你要拆的是碱性电池的话，也请事先观察一下你所拆的碱性电池，它的正极是不是一体的，像文中我拆的这个电池，它的电池体是和正极连在一起的，负极是另外压进去的，如果你拆的电池是负极是一体的，那么就算你拆了也不好用，主要是那个正极的凸点不好弄得那么标准！
