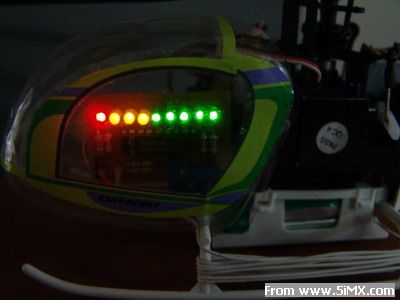

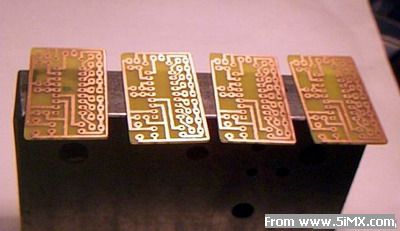

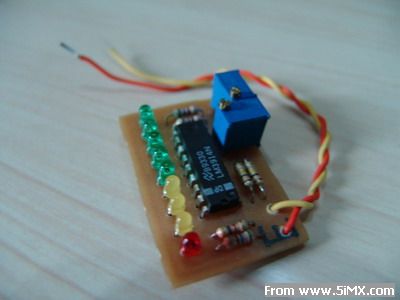

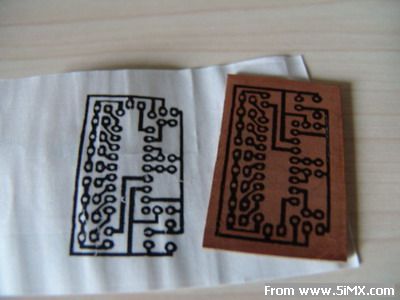

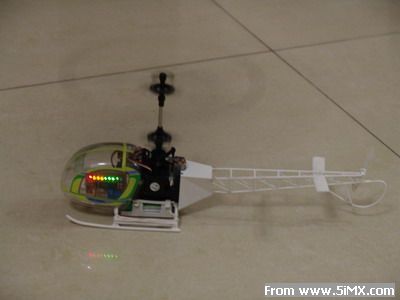

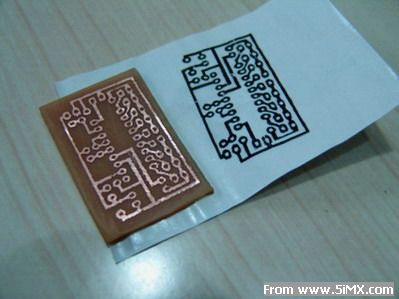

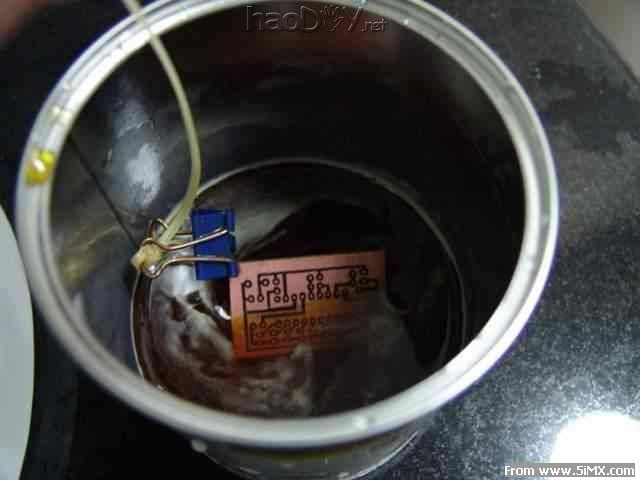

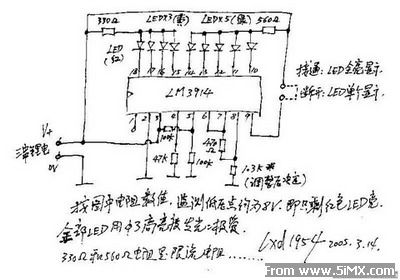

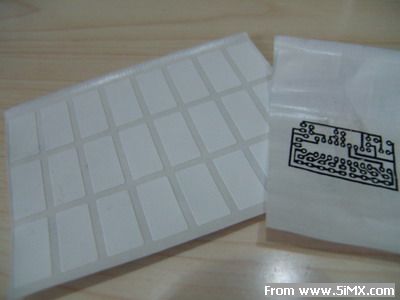

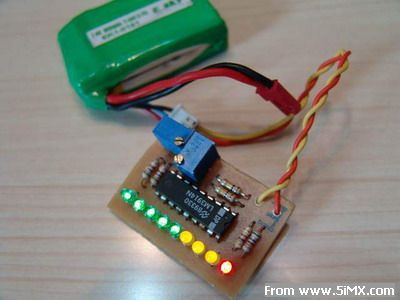

制作过程简单，本人用了两天的业余时间就搞定了。 线路图如下（借用刘老师的图片，嘿嘿，不要收我版权费呀）；  制作线路板。为节省时间，将刘老师的电路板照片（图二）用PHOTOSHOP软件剪辑加工后变为下图（图三、图四）；    打印。用激光打印机打印在不干胶用废的纸光滑的那一面上（最高分辨率，用打印预览调好尺寸，多试几下，力求准确）（图五）；  转印。用细砂纸擦干净敷铜板，磨平四周边角，将打印好的纸覆盖在敷铜板上，用透明胶固定好后用电熨斗（高温）在纸上面熨烫三十秒左右，线路图就转印在敷铜板上了。（图六）  腐蚀。用三氯化铁腐蚀印好的敷铜板，注意要掌握好时间。（图七）  冲洗干净后，闪闪亮的线路板就成了。（图八）  打孔后焊好零件的样子（因刘老师的电路图是11.1V的，而本线路是7.4V的，所以要减小限流电阻的值，我用的是约300欧姆）。（图九）  调试：我用两个5K的精密可调电阻代替IC7、8脚的两个电阻，万用表坏了，无法测电压，就准备了满电和差不多没电（凭感觉）的电池各一块，接好线后通过旋转两个可调电阻，使电量显示满电时灯全亮，没电时只有红灯亮，多调试几次就行了。（图十）通过调节两个可调电阻的值,该电路可用于4-12V的电路.  调试好后装在LAMA2上的样子。    (责任编辑：admin) |
