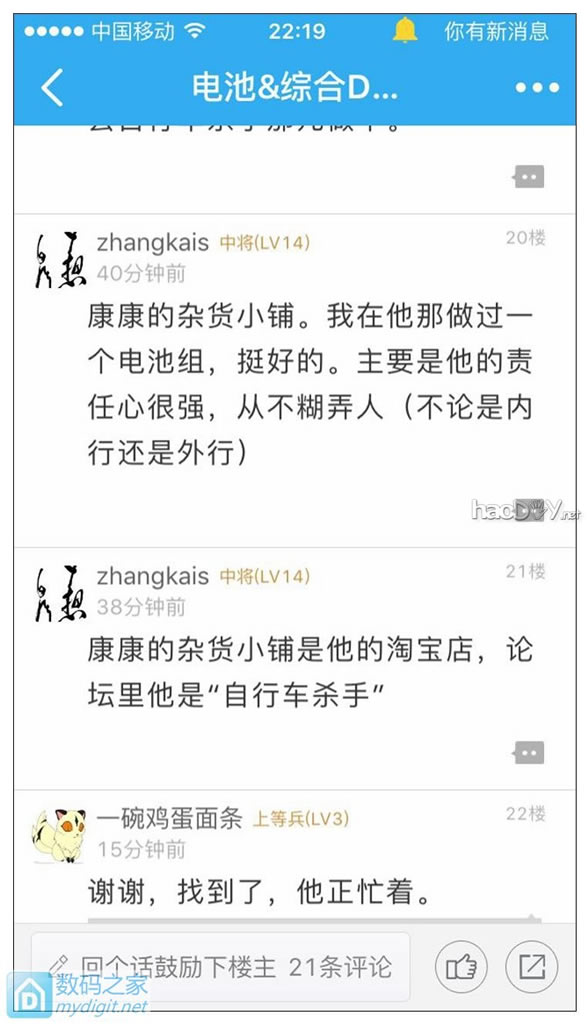

这个一个酷爱钓鱼的顾客定制的氙气灯电池组，氙气灯功率35W，需要整晚工作约12小时，因此电池组需要420Wh的能量，也就是0.42度电，3串锂电池按10.8V电压计算需要38.8Ah的容量，要留一些余量以及根据电池合理计算，最终决定使用松下NCR18650B 3350mAh 18650制作3串15并电池组，10.8V 50Ah 540Wh，根据客户要求加塑料外壳、开关、电量显示（电压表）、充电口。 最初买家是在淘宝搜索发现价格太乱，然后在手电大家谈咨询，帖子地址：http://www.shoudian.org/forum.php?mod=viewthread&tid=465817，跟帖的坛友一致推荐到我这里，啥也不多说了，在此默默的感谢，也希望自己的作品对得起大家的推荐。 跟客户聊了之后发现是湖北老乡，他在湖北西边，我在东边，不过都是鱼很多，千湖之省绝不是浪得虚名，然后要求也比较简单，就是给钓鱼的氙气灯供电，为了钓这个翘嘴白（下面有图片），钓鱼我不懂，不过看他发来的照片，还是很厉害，应该算得上是高手了。

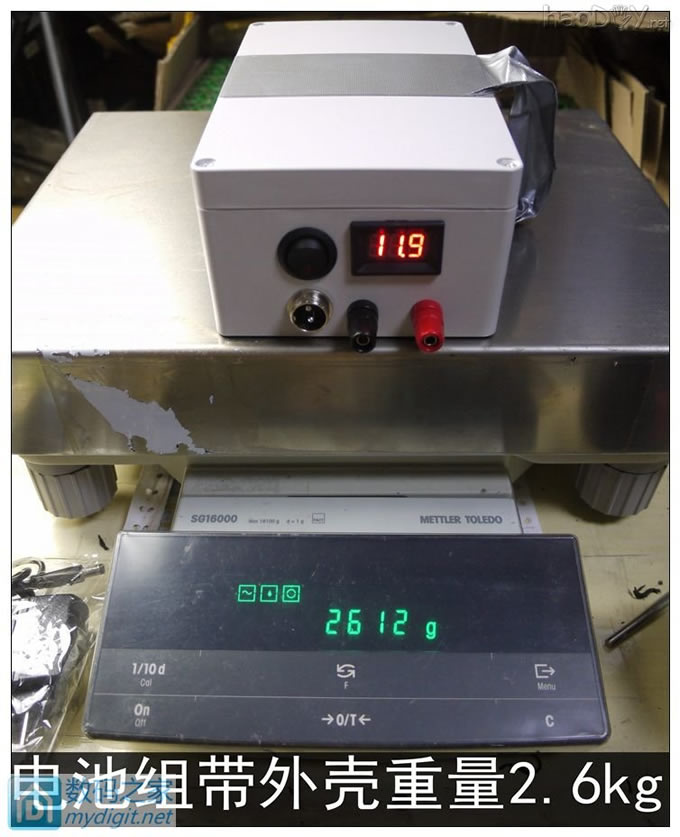

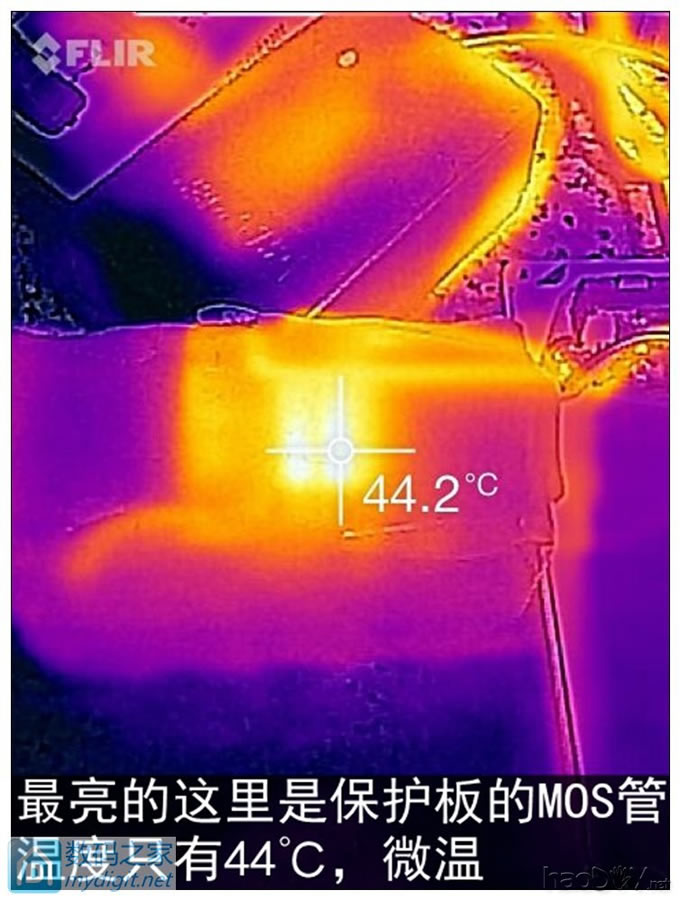

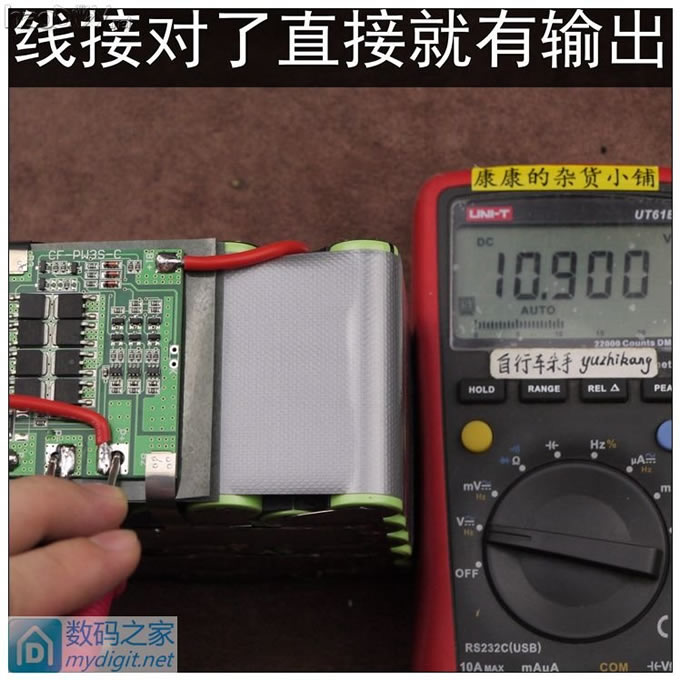

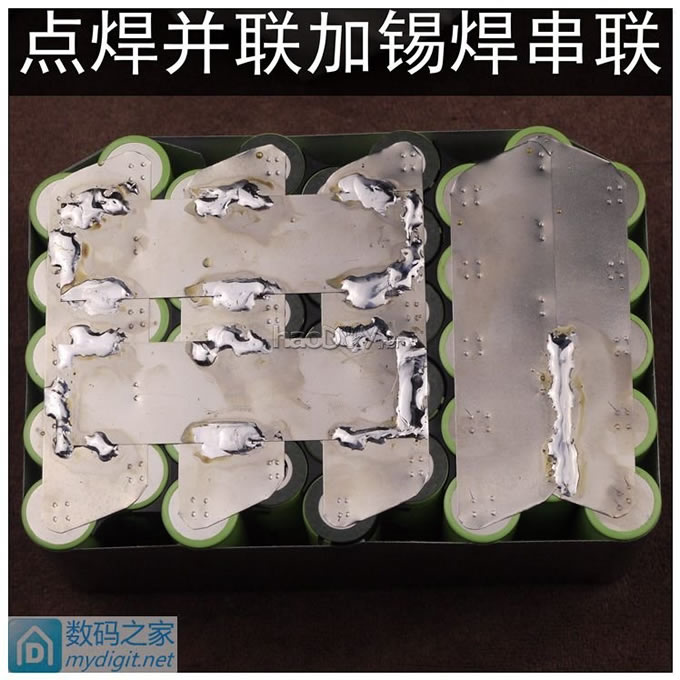

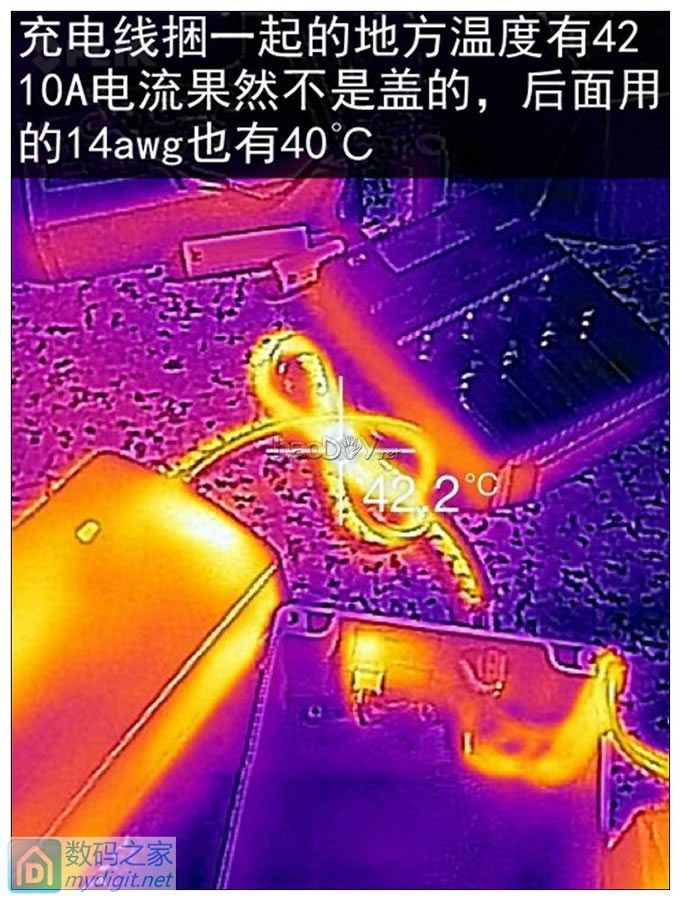

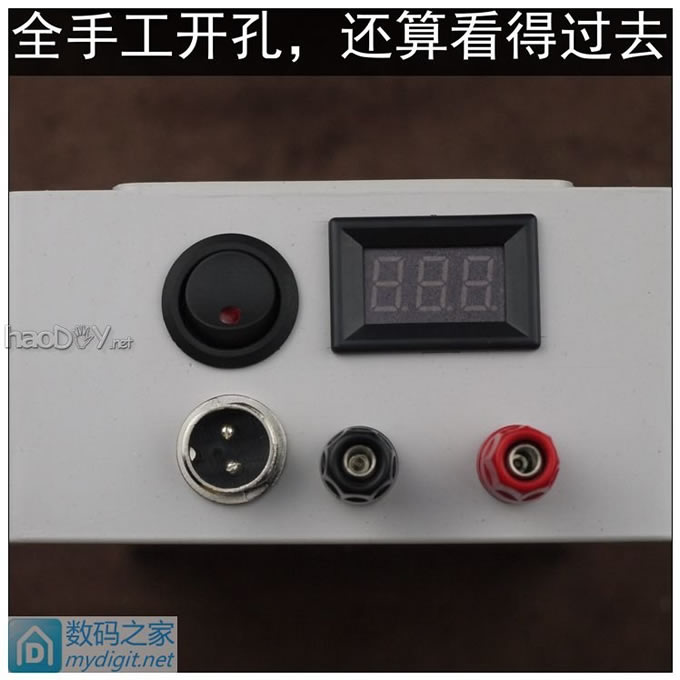

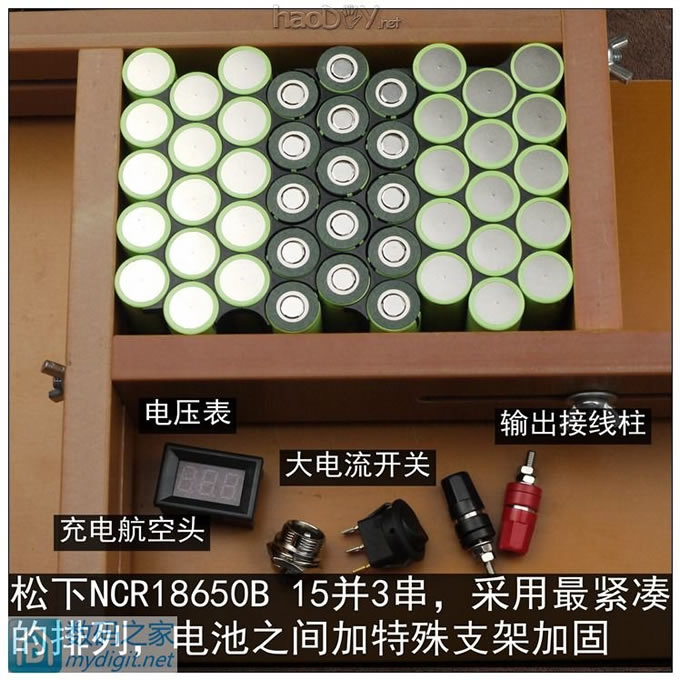

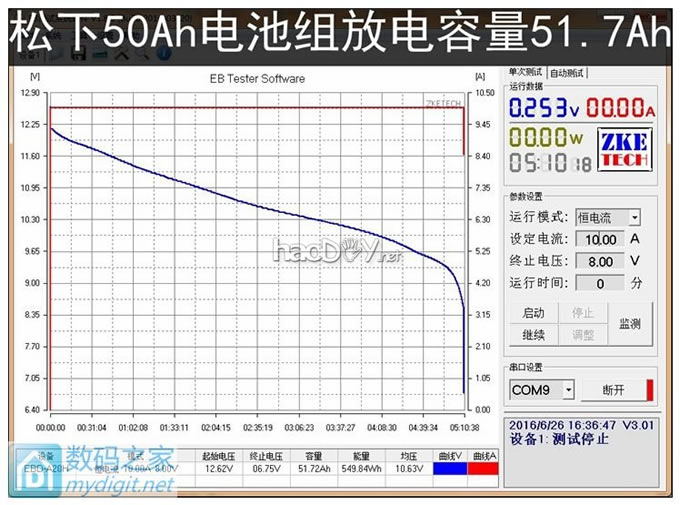

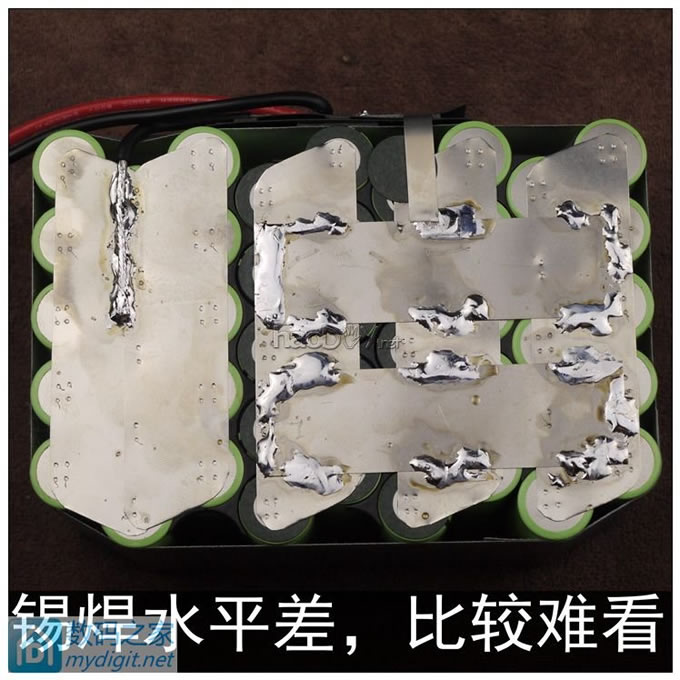

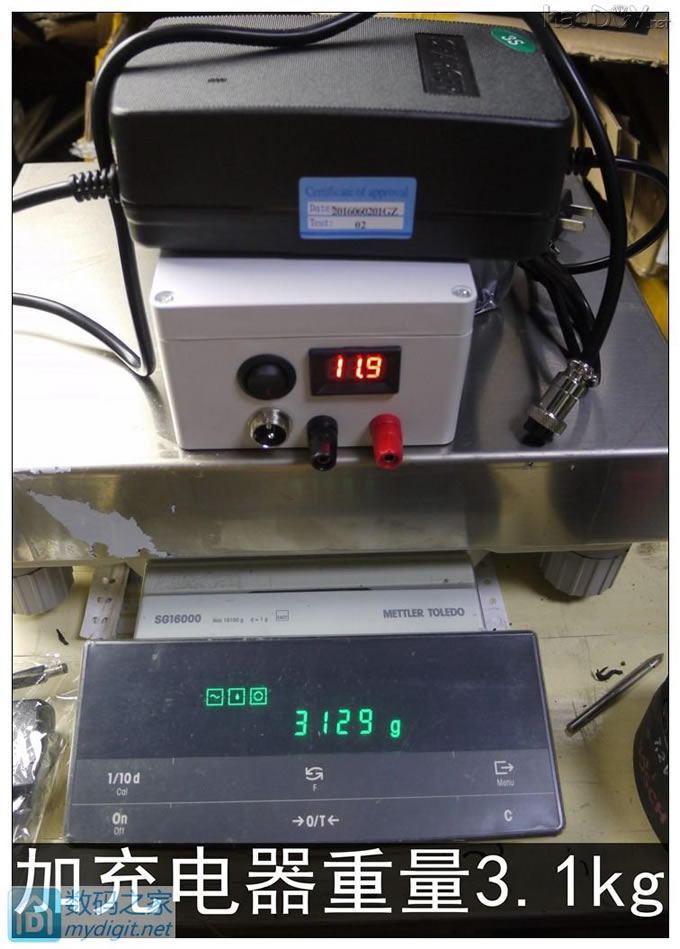

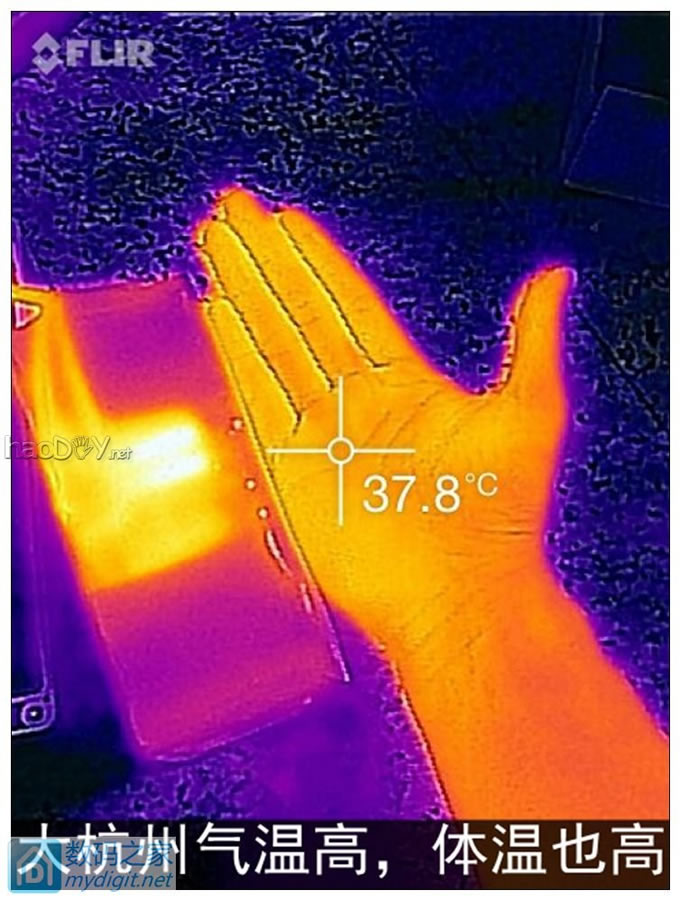

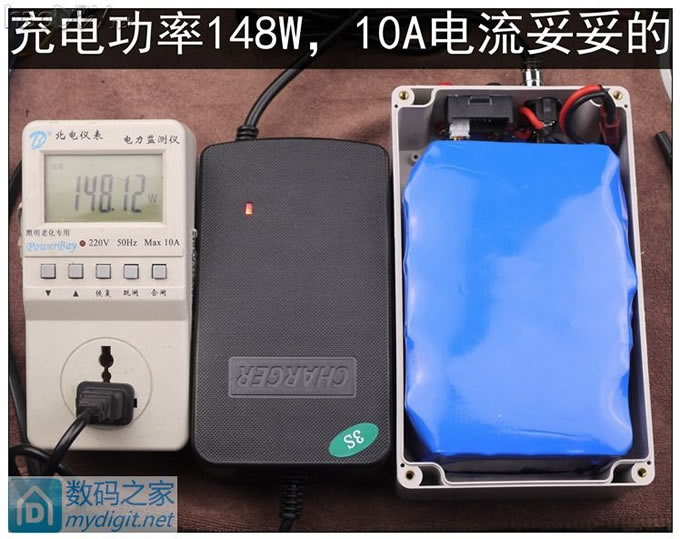

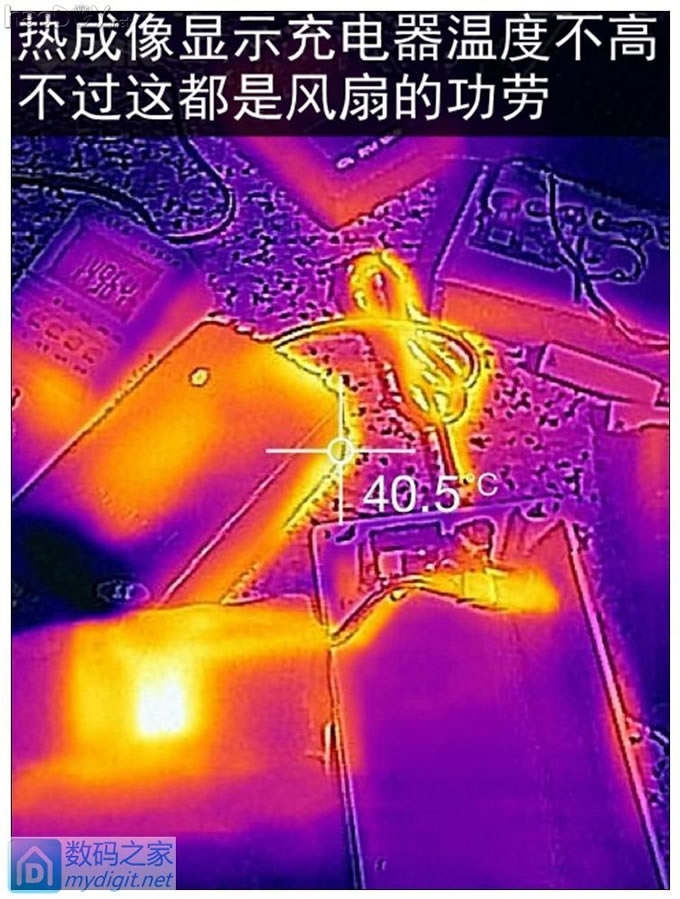

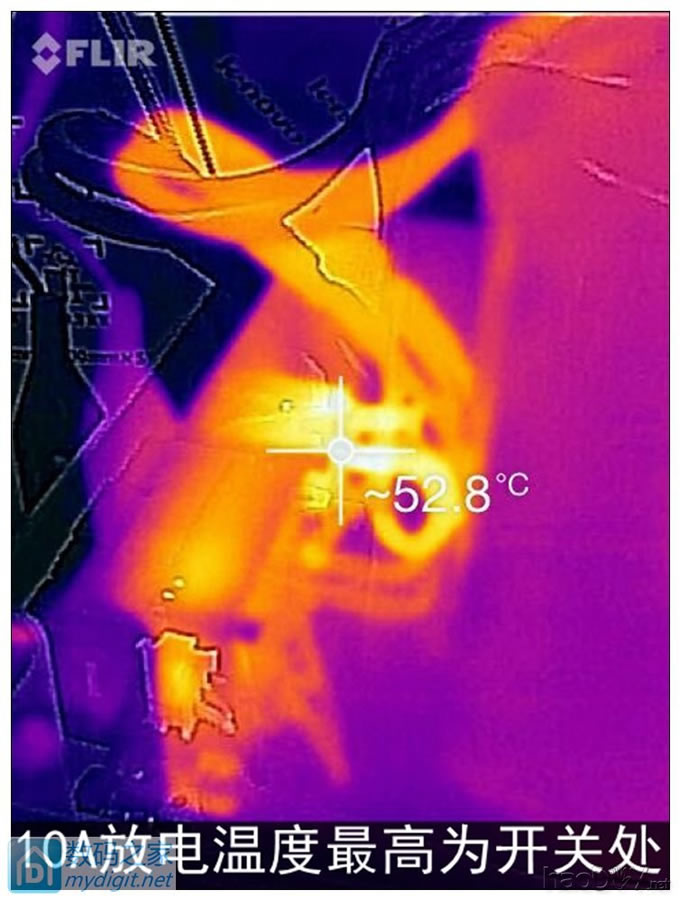

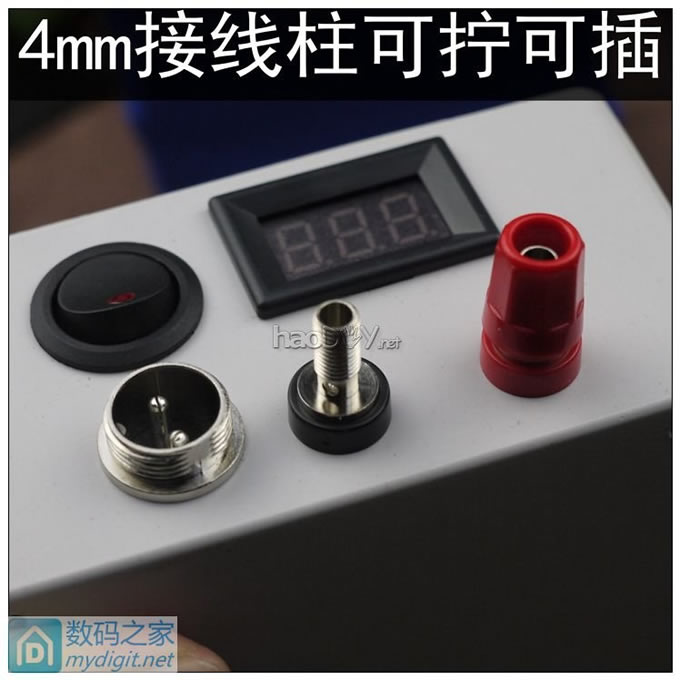

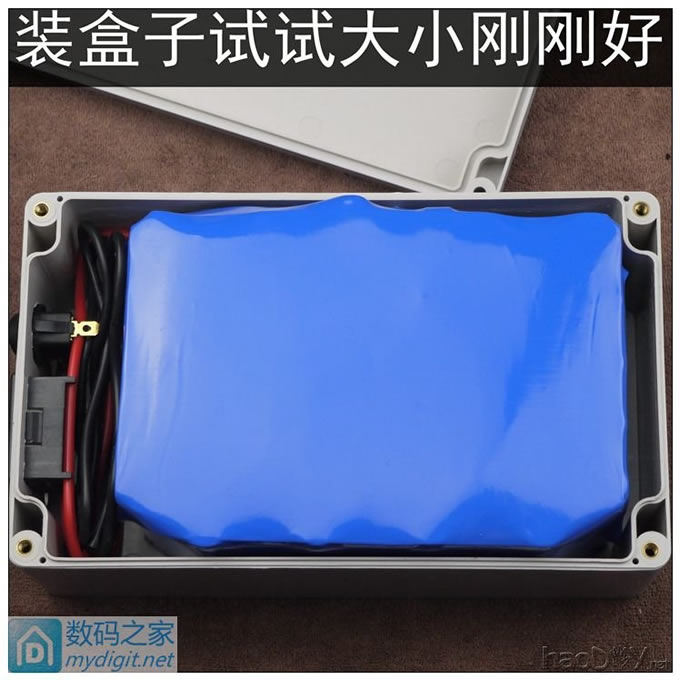

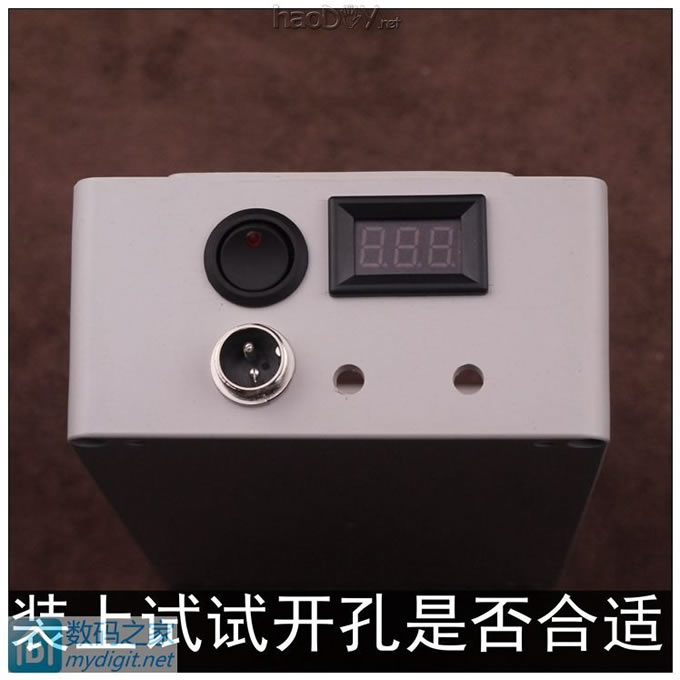

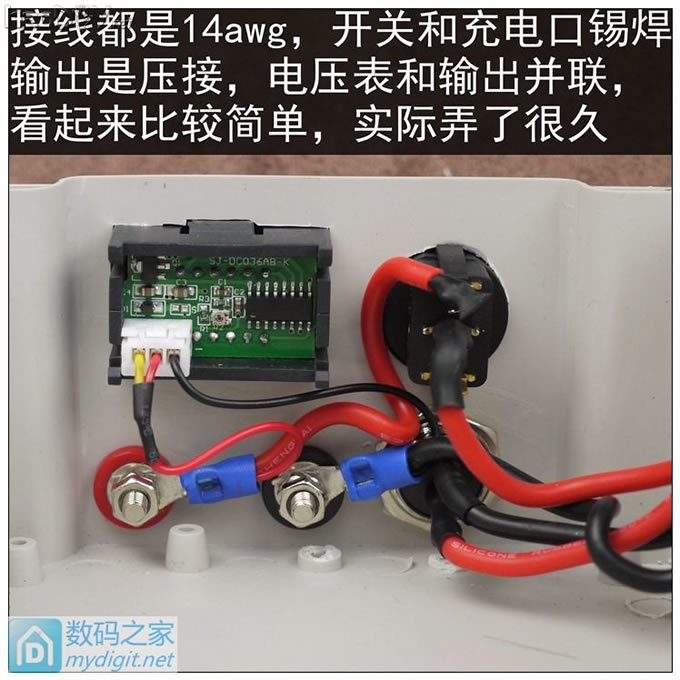

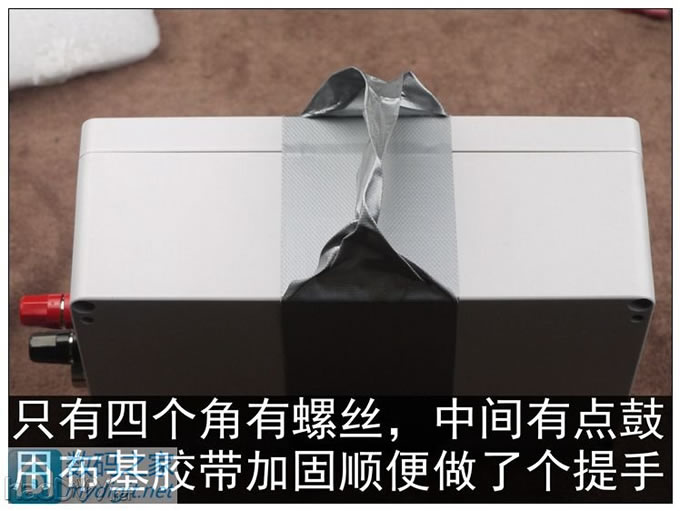

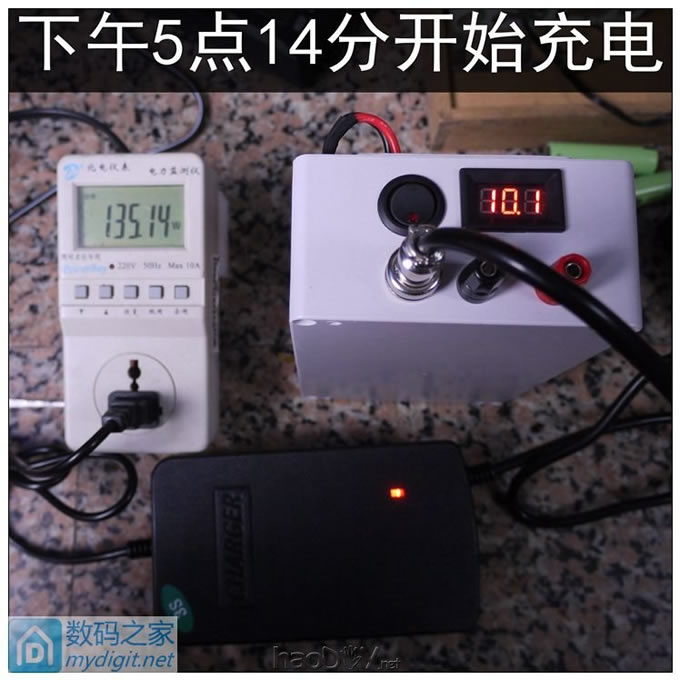

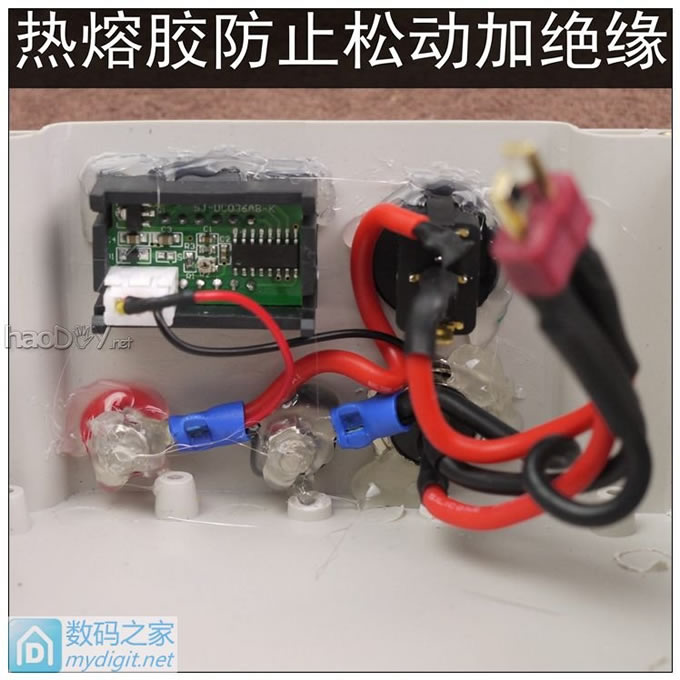

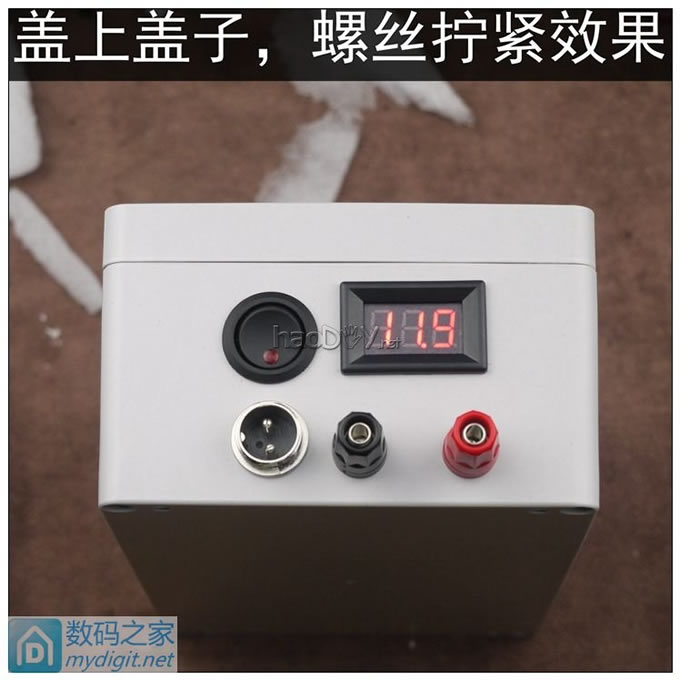

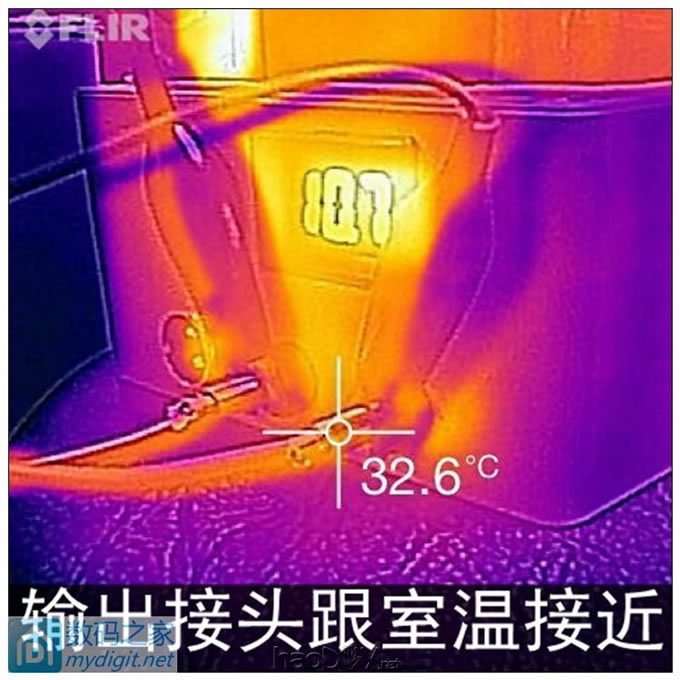

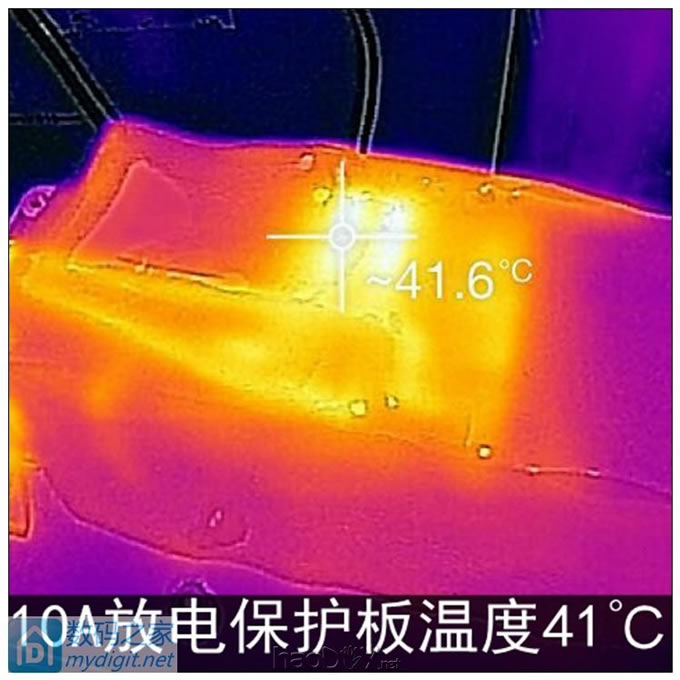

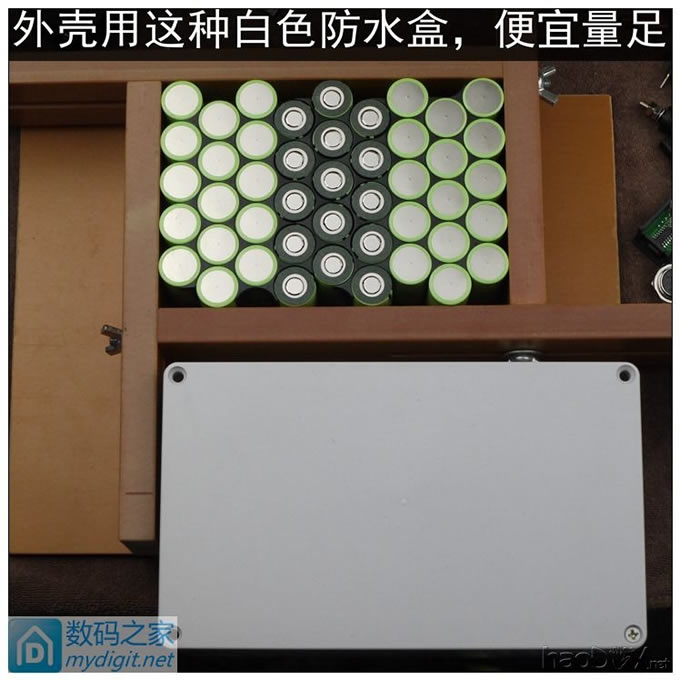

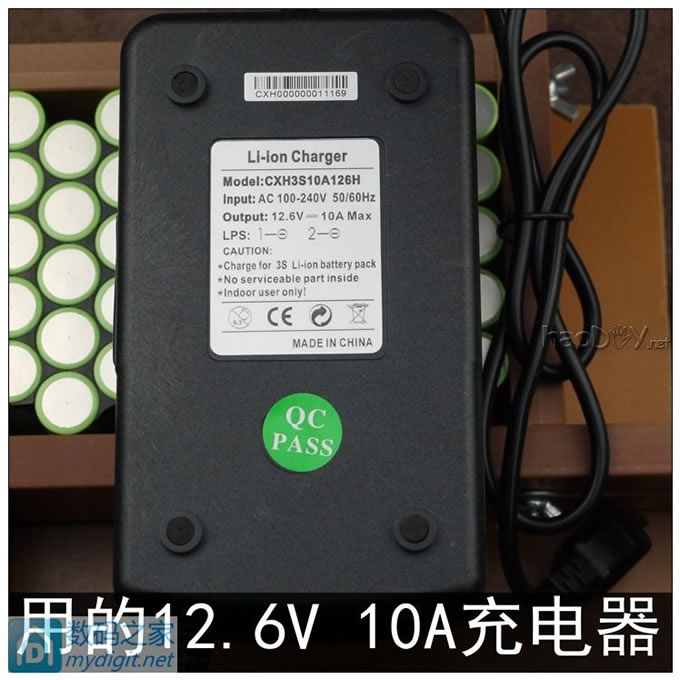

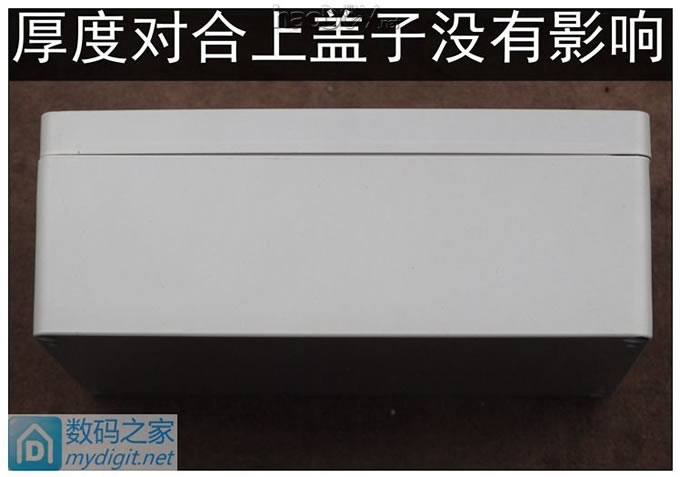

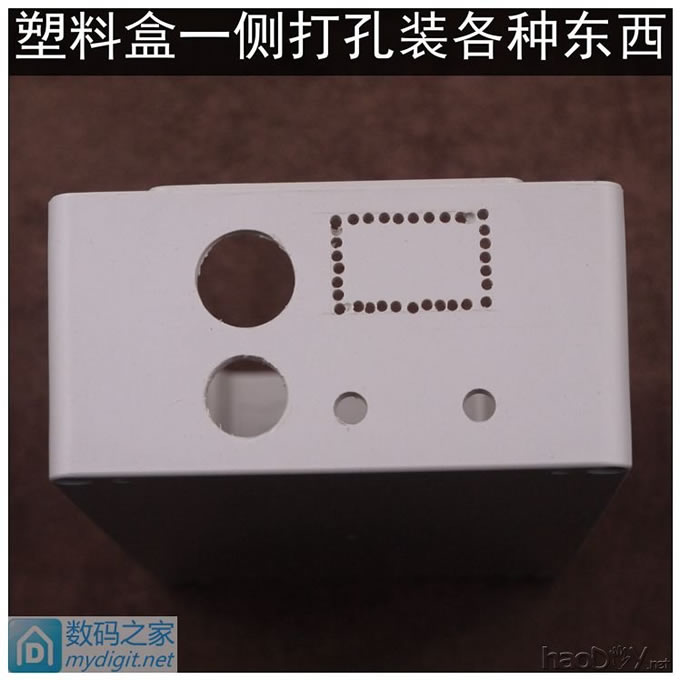

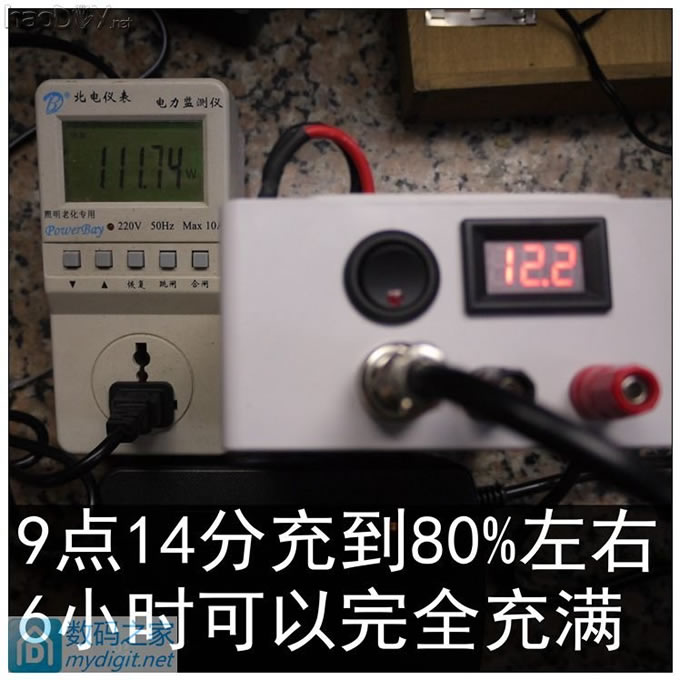

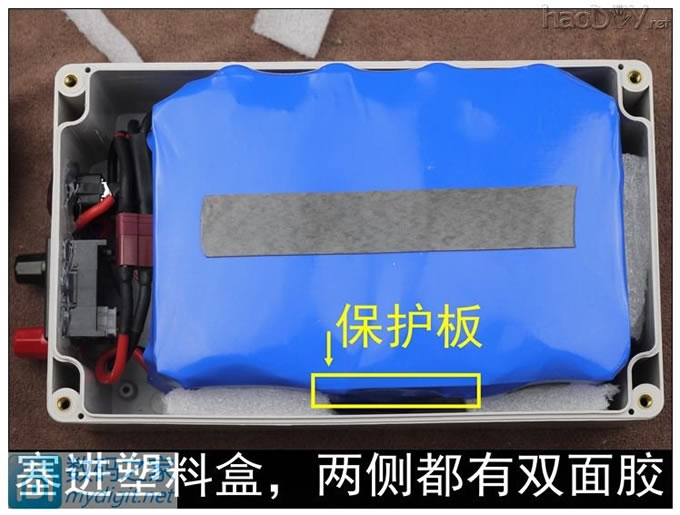

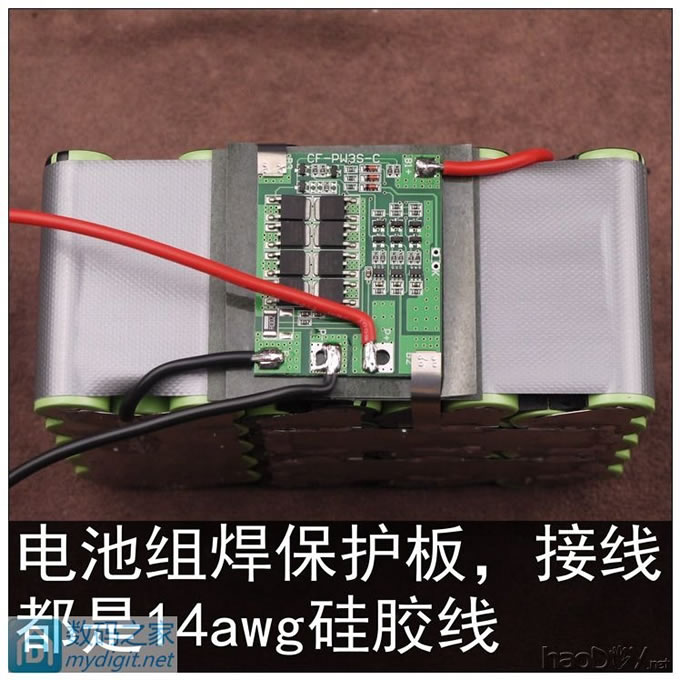

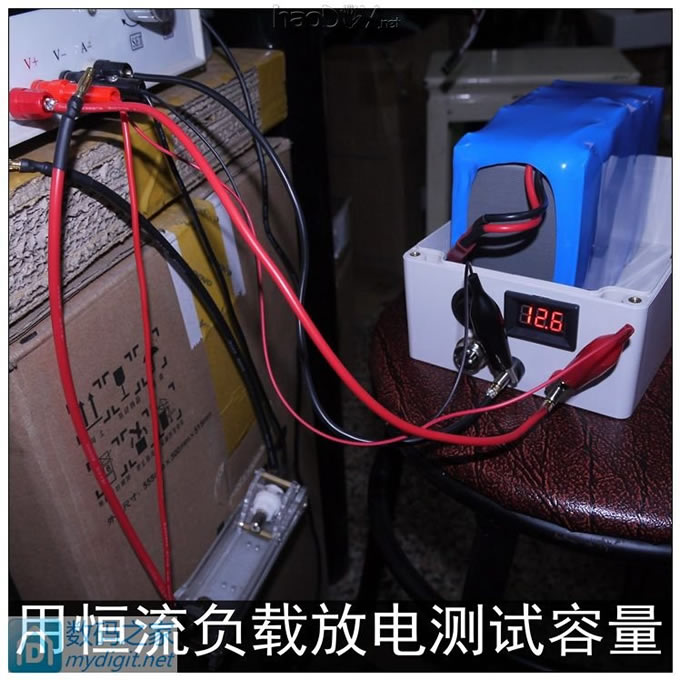

相对而言电池我懂的多一些，根据要求，制定方案如下 ： 1，电池使用松下NCR18650B，单节3350mAh，目前价格非常合适，只比目前世界最大容量3450mAh少100，但是便宜了三分之一，性价比很高。 2，电池3串15并组成10.8V 50Ah，5*9错开排列，使体积最小，电池间加定制支架，更安全。链接方式为点焊并联、锡焊串联。使用加宽镍带，串联截面积达7.5平方，过大电流无压力，最终热成像显示镍带部分根本没有发热。 3，保护板使用3串25A同口保护板，客户需求10A充电、3A放电，保留余量，而且发热更小，最终热成像结果显示10A放电保护板仅比12AWG铜线高4℃。 4，充电器选用12.6V10A规格，电用完后可以6小时充满，可以满足客户钓一晚后白天休息再战一晚的需求。 5，电池组加装塑料外壳，保持美观，方便携带。 6，电池组输出加装开关以及电量显示，开关使用的是15A大电流开关，实际10A放电温度52℃，可以接受，电量显示使用电压表，精度0.1V，比普通的电量显示更精准。 7，输出部分使用4mm接线柱，可拧可插，大电流不发热，10A放电插头处温度与室温接近，表示接触电阻很小。 最终成品达到设计要求，实际放电容量达到51.7Ah，足容足量，而且加外壳的重量只有2.6公斤， 相比较电动车的12V20Ah电瓶重量7kg，如果是50Ah是17.5kg，只有电瓶重量的六分之一不到，外出携带减轻负担。 此次测试使用了最近购置的FLIR ONE热成像仪，使测试数据更加全面。 下面上图：
