电动车锂电池组——搭积木一样组装电池组_haoDIY_音响电子电脑科技DIY小制作发明

2016-05-30 诚信锂电池
锂电池组单块体积小，可以随意组合，满足各式各样电池盒的安装，就像搭积木一样方便

下面为一组48V10AH电池组的几种组合方式

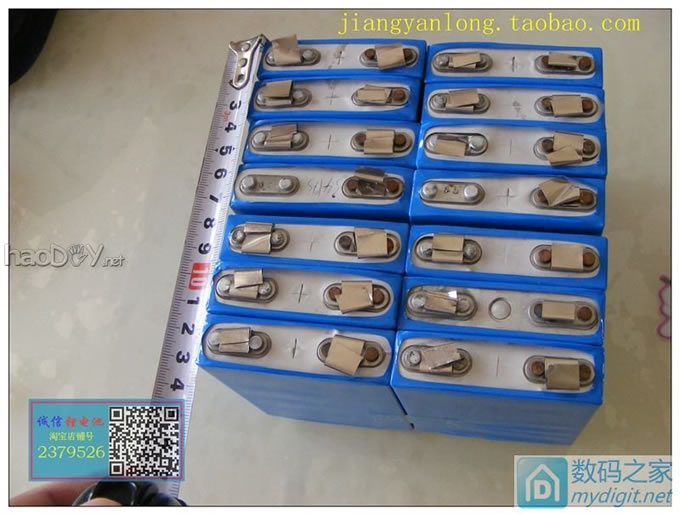

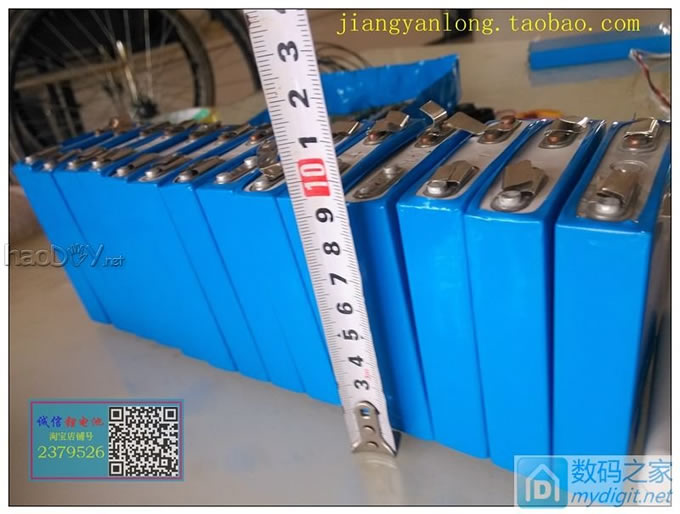

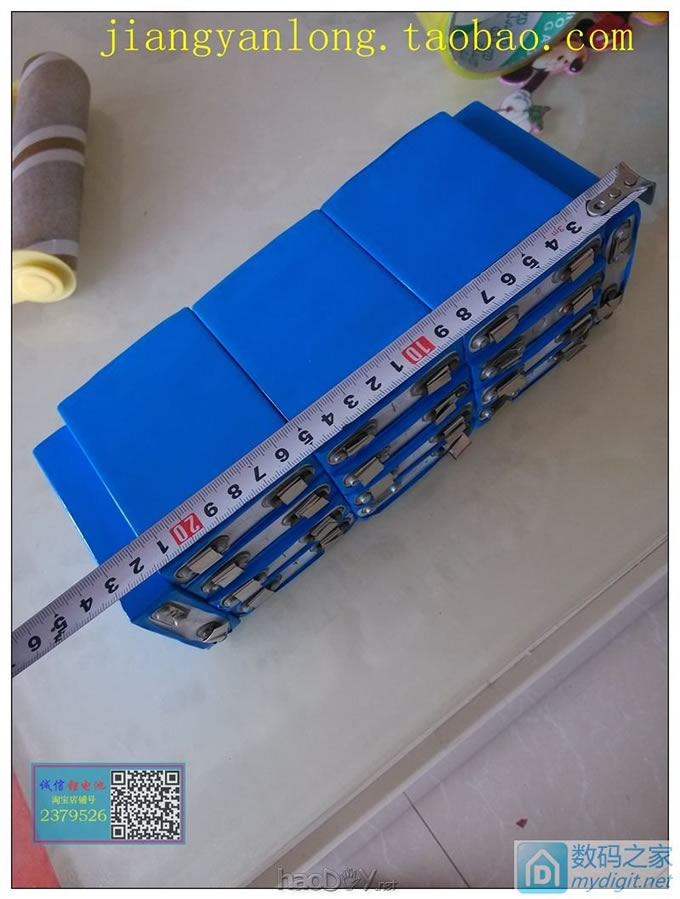

组合一
电动车锂电池组——搭积木一样组装电池组

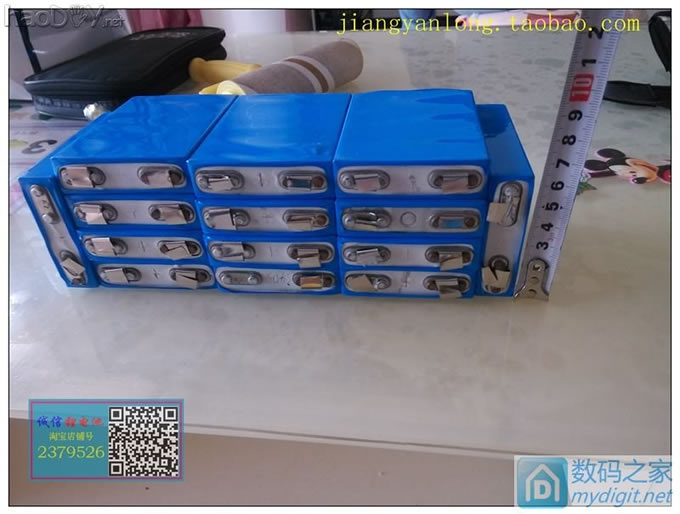

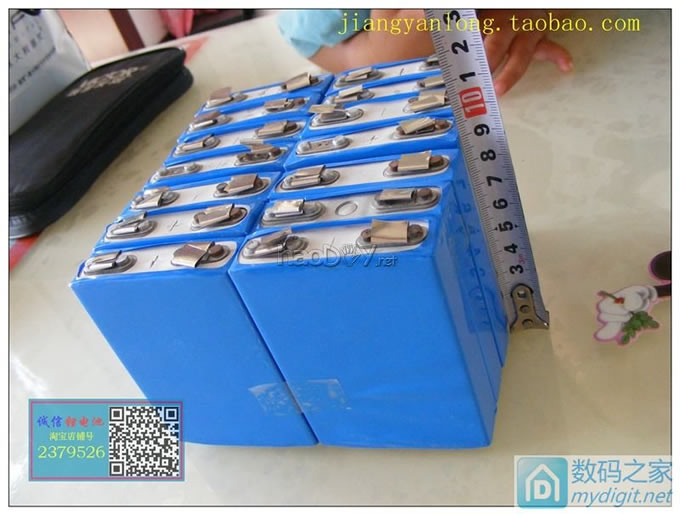

组合二

组合三

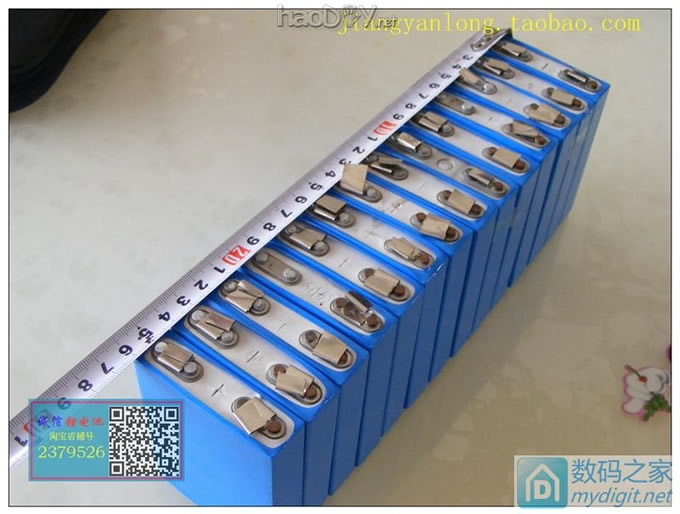

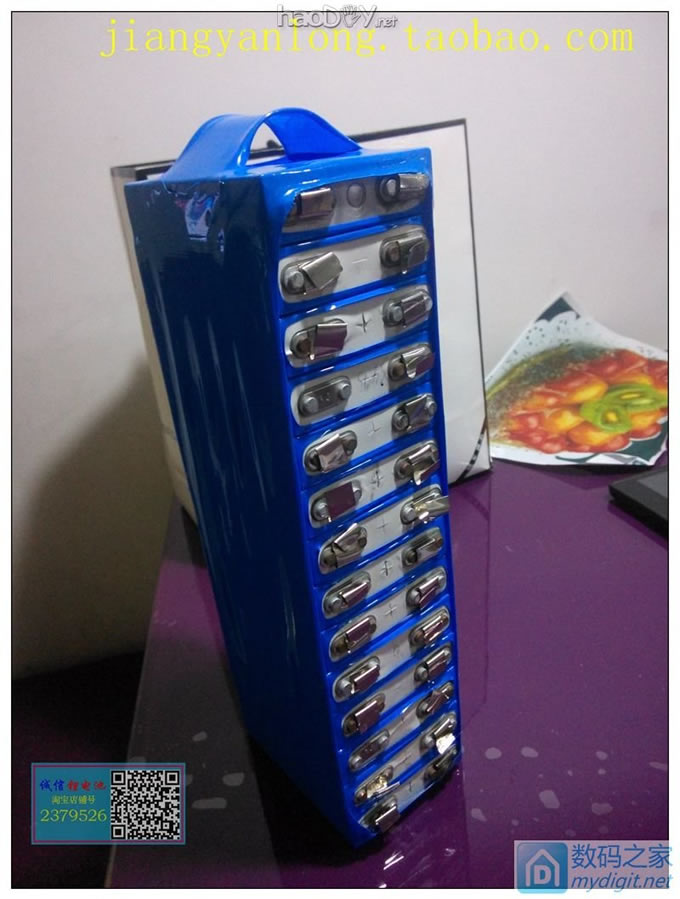

下面以第二种方式开始组装

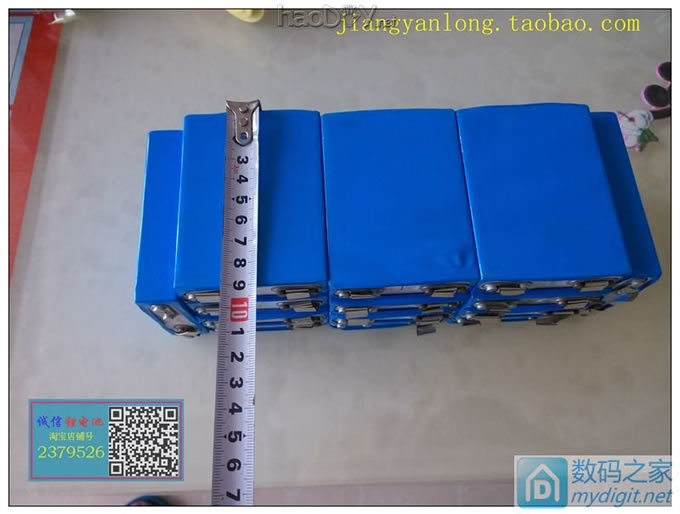

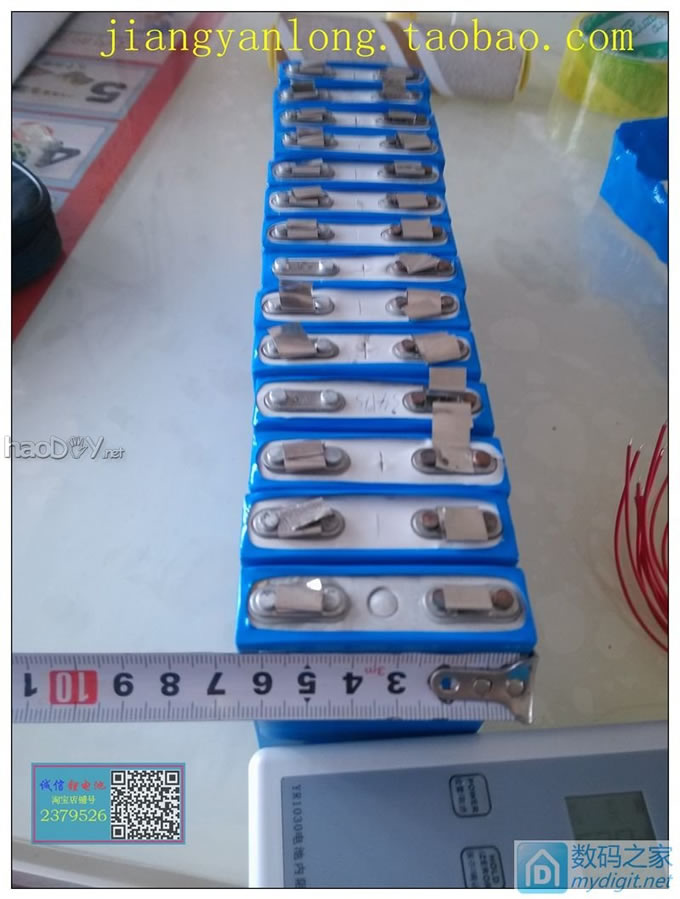

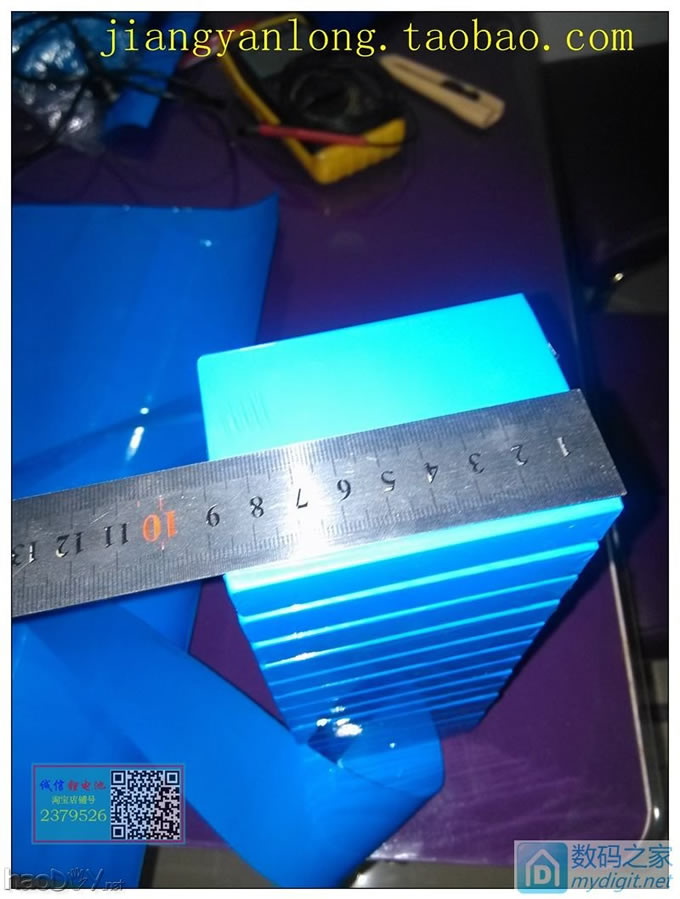

测好尺寸，裁剪合适的热缩膜。电池正负极交叉布置，方便串联，套上热缩膜后用热风枪或电吹风加热成型。
电动车锂电池组——搭积木一样组装电池组

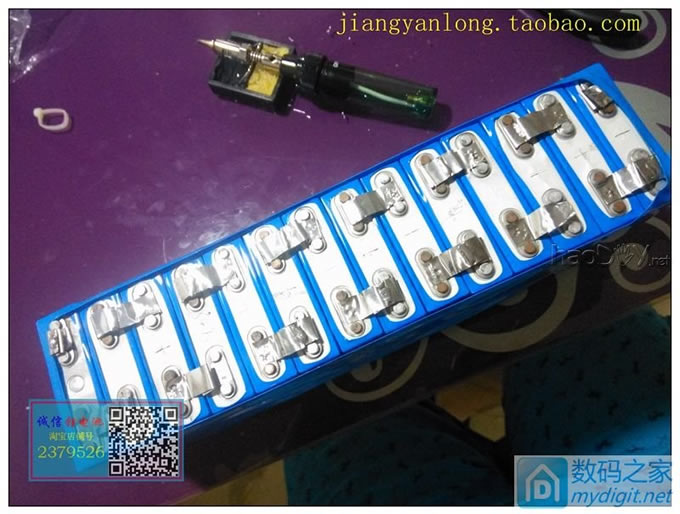

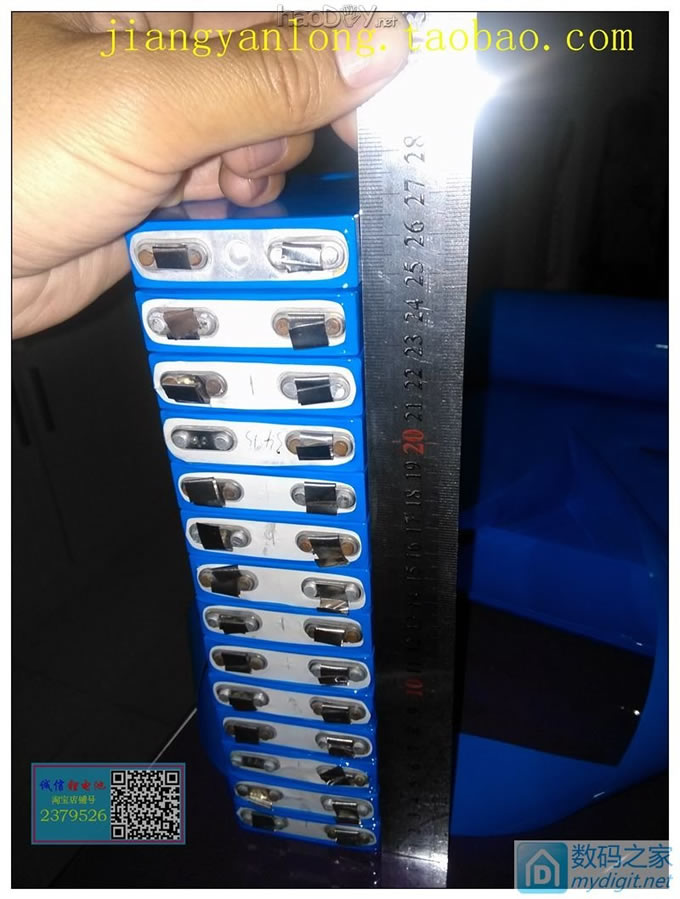

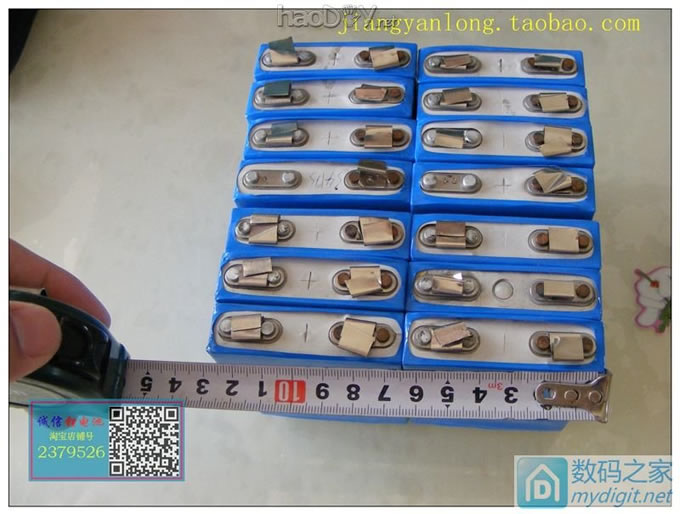

焊接极耳

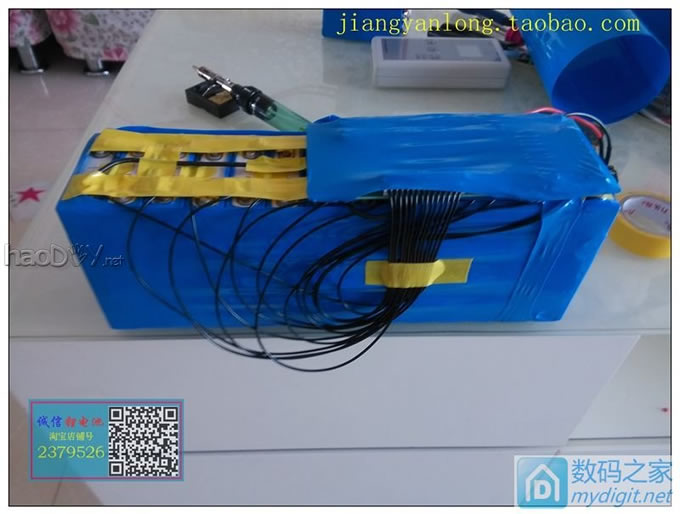

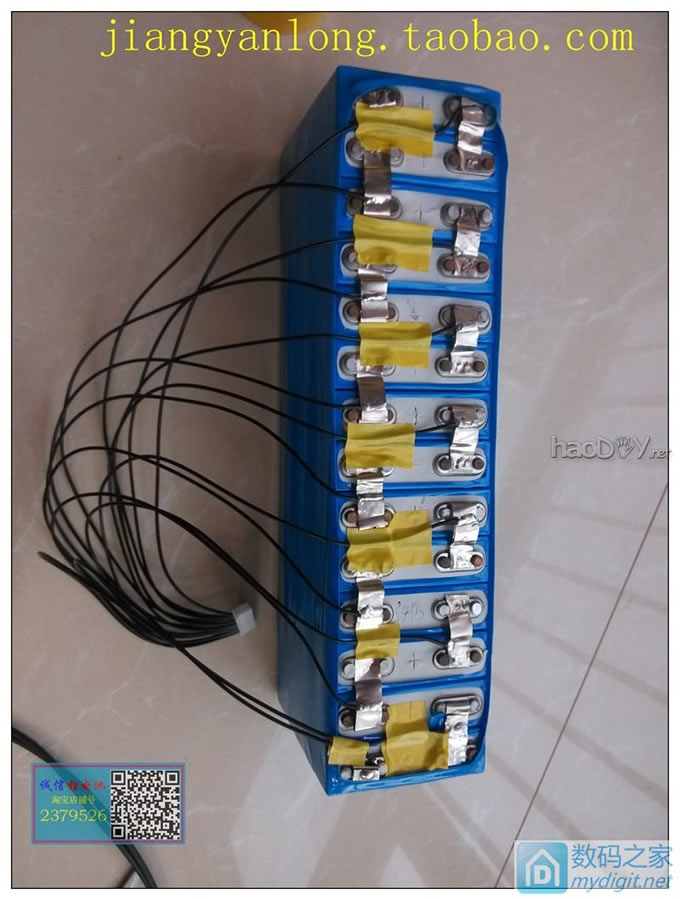

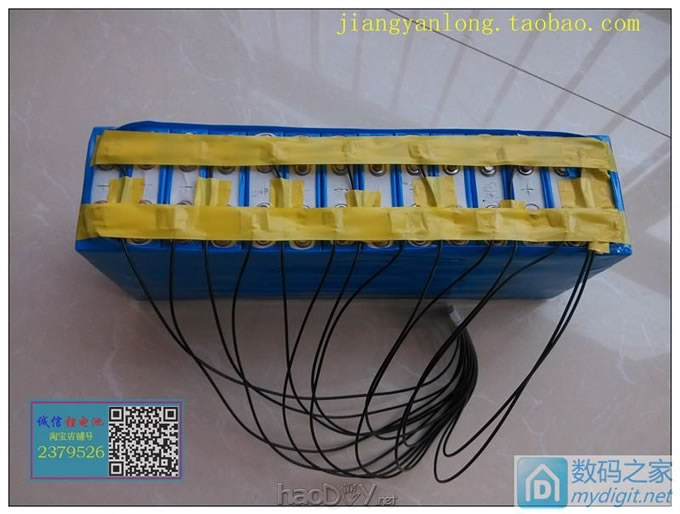

焊接电池保护板检测线。
电动车锂电池组——搭积木一样组装电池组

胶带绝缘

补图补图

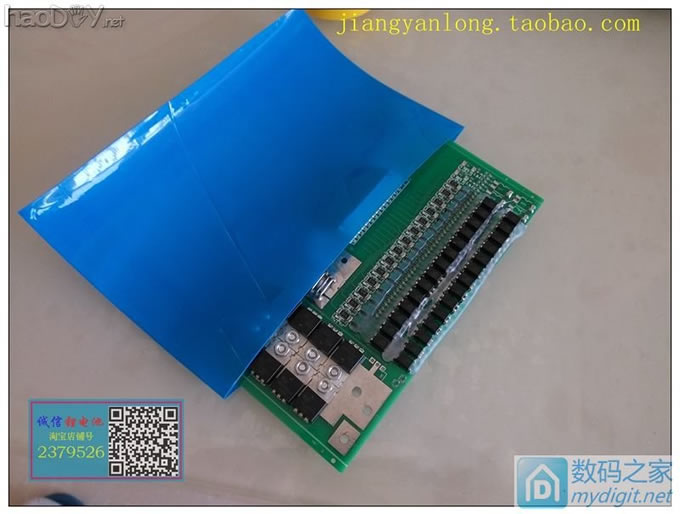

保护板加热缩套保护、绝缘。
电动车锂电池组——搭积木一样组装电池组

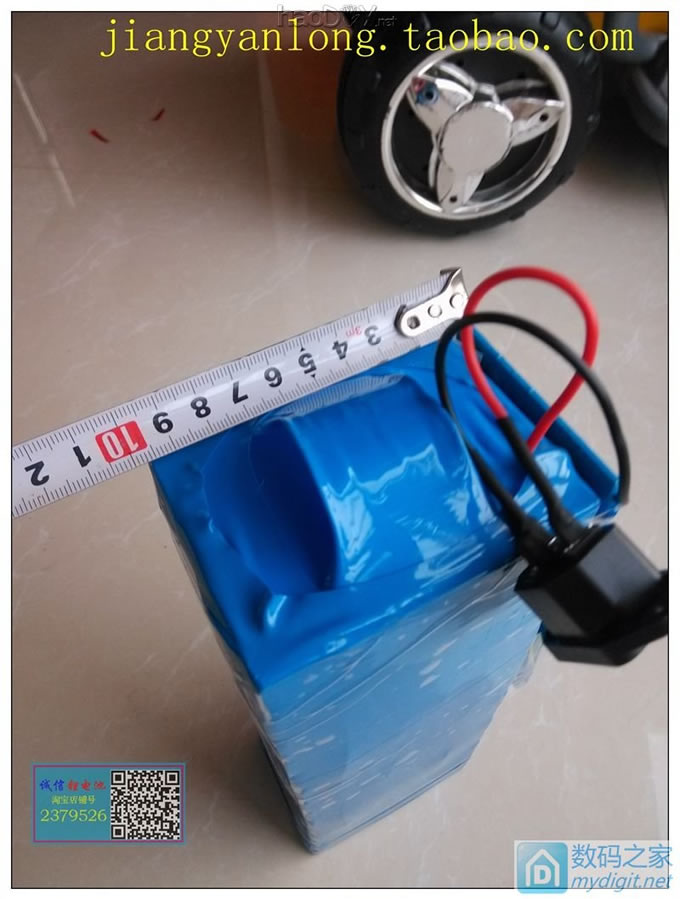

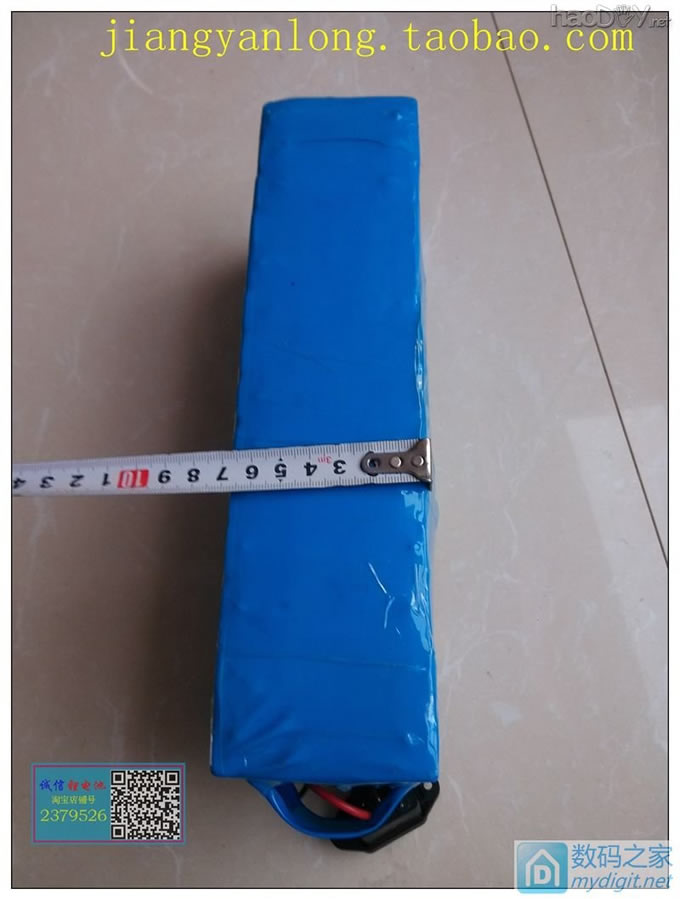

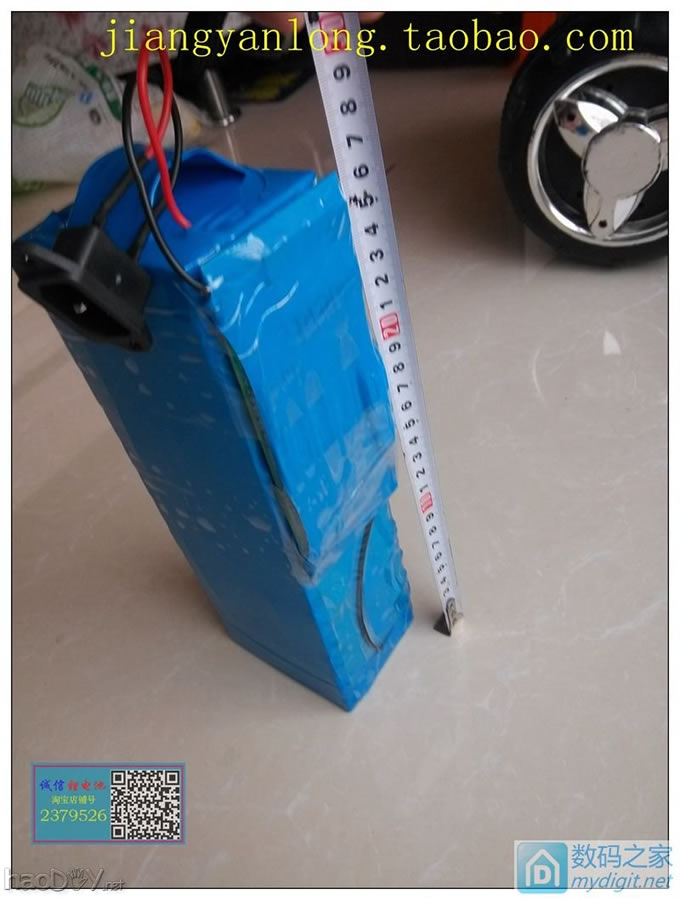

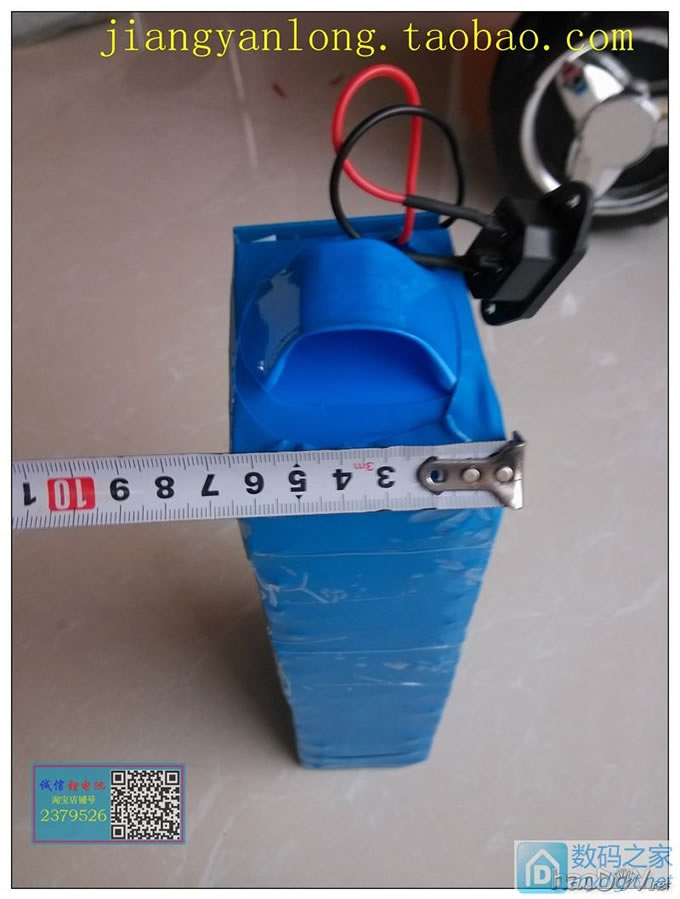

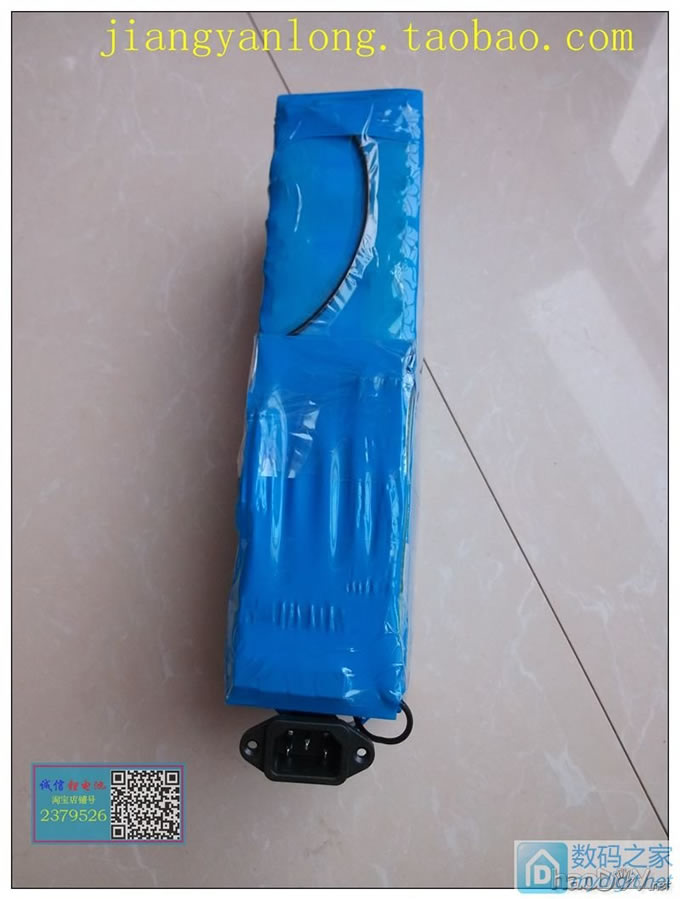

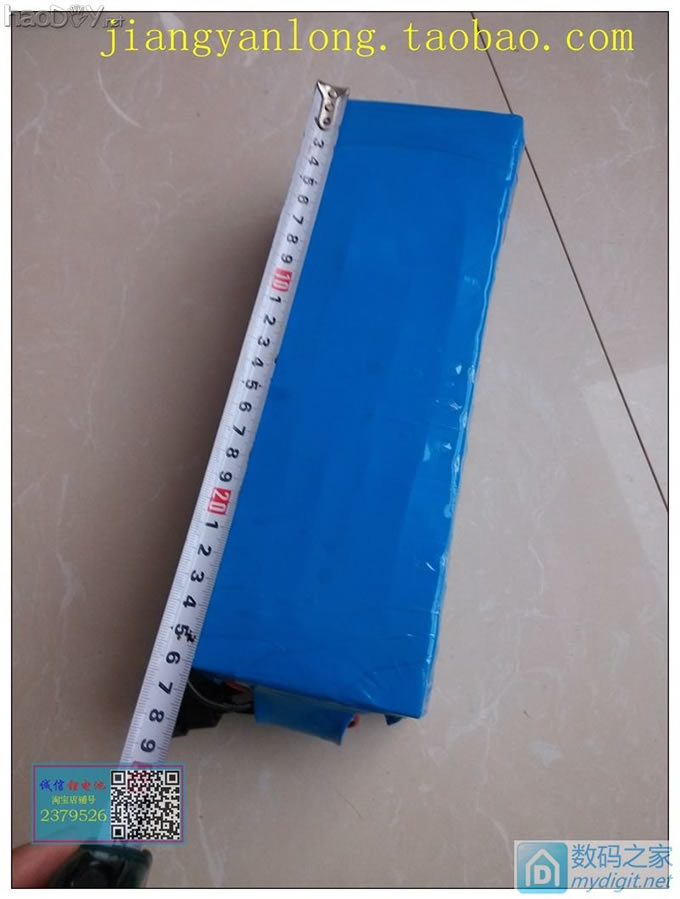

塑封完毕，成品展示。
电动车锂电池组——搭积木一样组装电池组

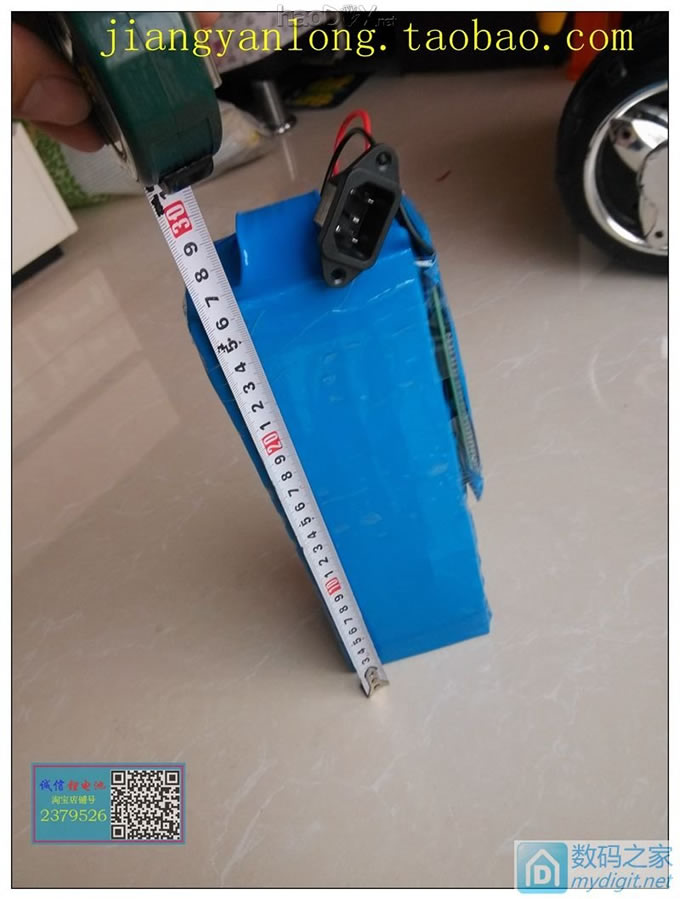

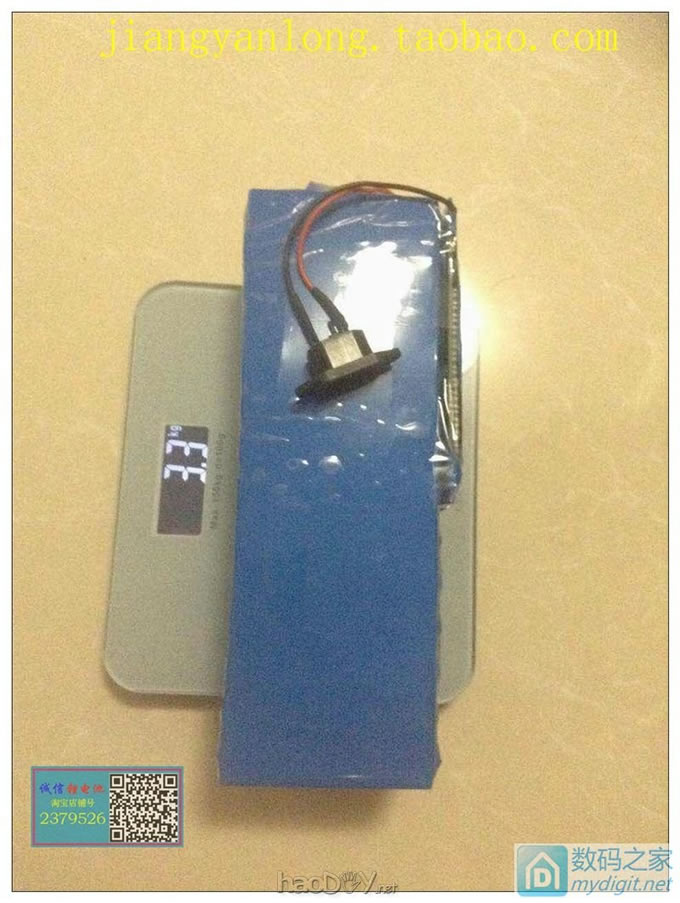

48V10AH，整体重量仅3.3公斤。

[ 此帖被jiangyanlong在2016-05-31 09:28重新编辑 ]

(责任编辑：admin)
