用 LM3914做个最小的锂电电量10级电平显示指示电路!

时间:2015-04-09 15:57来源:bbs.yleee.com.cn 作者:zhuaii3721 点击:

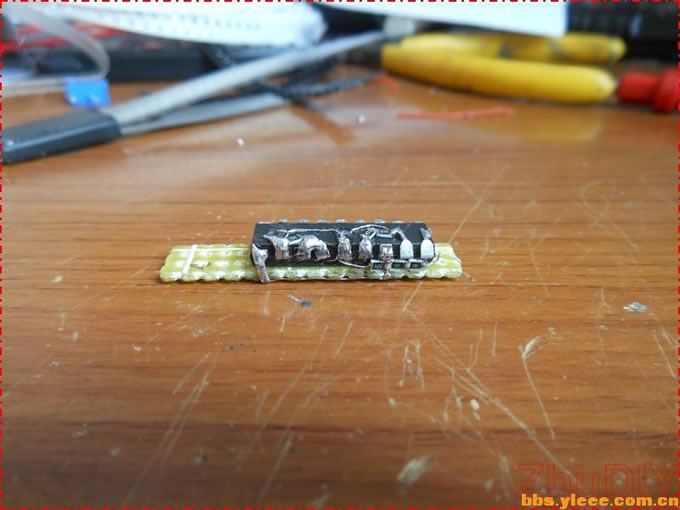

今晚又有点无聊, 总想要做点什么才行, 对着电脑 不知道干什么 ,想起来好像还有几个 LM3914,不如做个LED 电量表吧, 动手,找东西,焊接(过程省略10W字),上图: 不停的翻啊滚啊 为了让 LED 显得更整齐一点,用了点 洞洞板 充满电的 18650 设计显示电压范
今晚又有点无聊,用 LM3914做个最小的锂电电量10级电平显示指示电路! 总想要做点什么才行,用 LM3914做个最小的锂电电量10级电平显示指示电路! 对着电脑 不知道干什么用 LM3914做个最小的锂电电量10级电平显示指示电路! ,想起来好像还有几个 LM3914,不如做个LED 电量表吧,用 LM3914做个最小的锂电电量10级电平显示指示电路! 动手,找东西,焊接(过程省略10W字),上图:

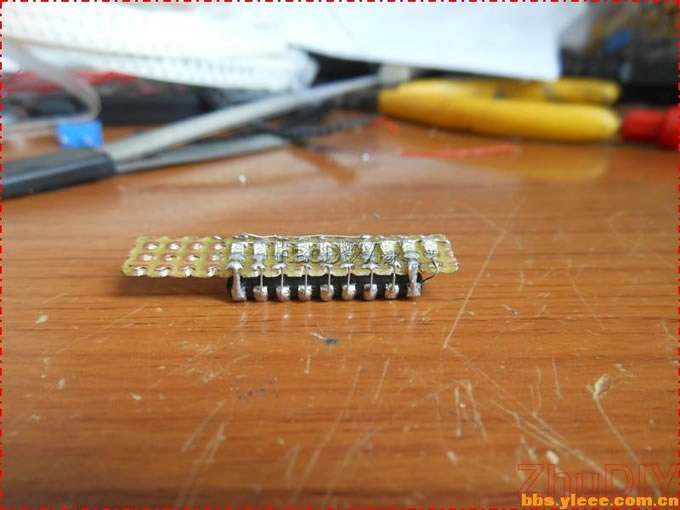

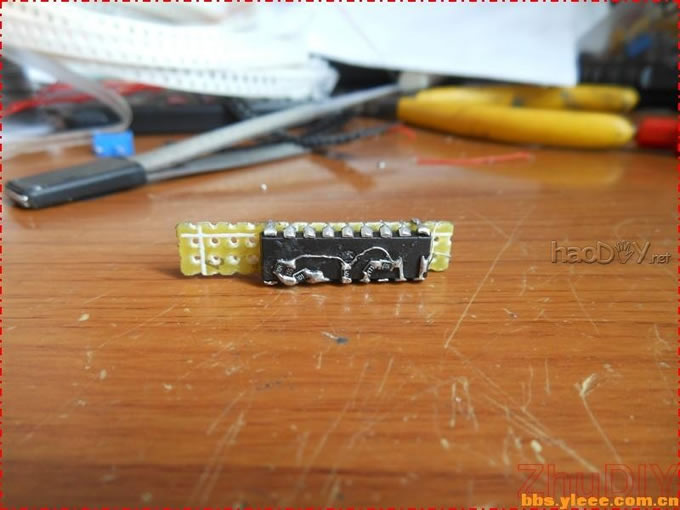

不停的翻啊滚啊用 LM3914做个最小的锂电电量10级电平显示指示电路!

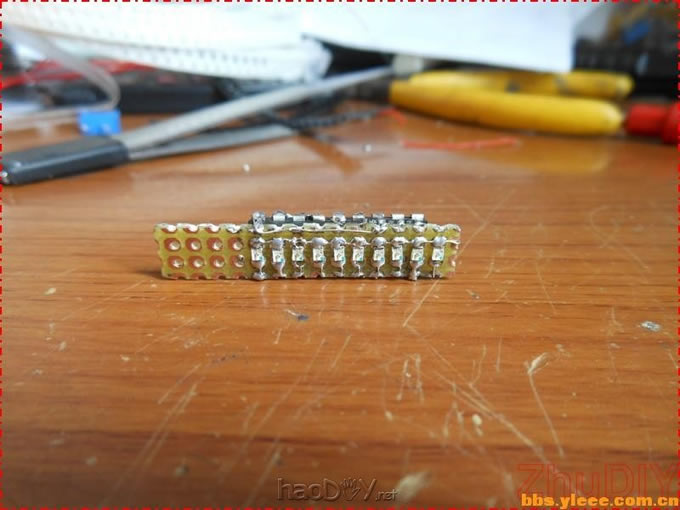

为了让 LED 显得更整齐一点,用了点 洞洞板
用 LM3914做个最小的锂电电量10级电平显示指示电路!

用 LM3914做个最小的锂电电量10级电平显示指示电路!

用 LM3914做个最小的锂电电量10级电平显示指示电路!

用 LM3914做个最小的锂电电量10级电平显示指示电路!

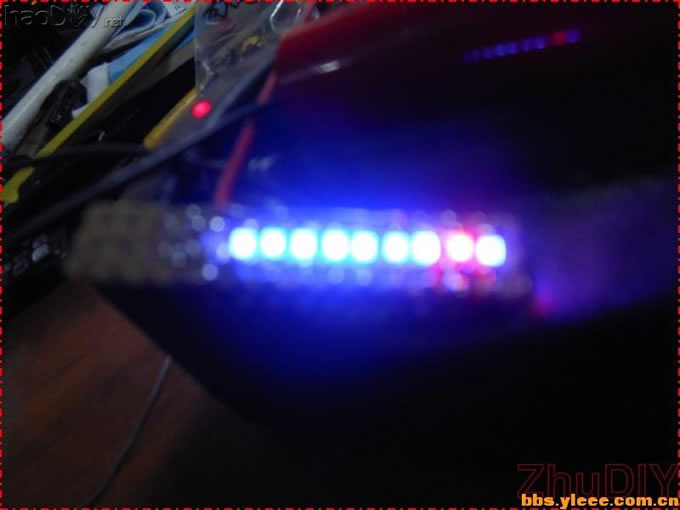

充满电的 18650
用 LM3914做个最小的锂电电量10级电平显示指示电路!

设计显示电压范围 3.6V————4.23V,
3.61V 只亮第一个,超过 4.21V   最后一个LED 雄起用 LM3914做个最小的锂电电量10级电平显示指示电路! ,作为充电过压显示

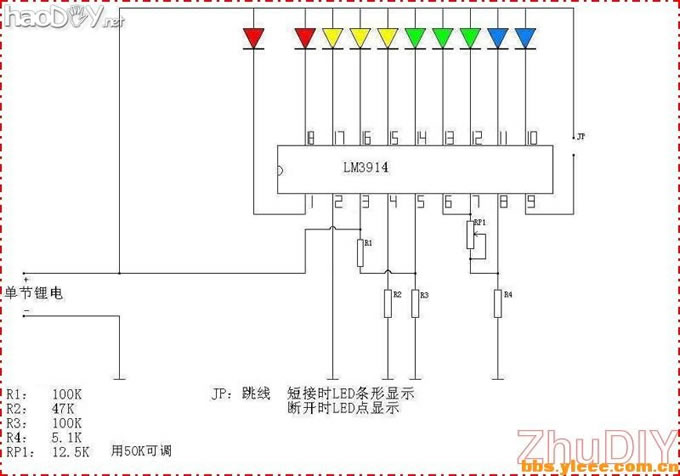

再发个原理图,(参数有变动~~)
用 LM3914做个最小的锂电电量10级电平显示指示电路!


砖头什么的,扔过来吧


用 LM3914做个最小的锂电电量10级电平显示指示电路!
