我也来搞搞diy牛电源变压器。 只不过这次是E型的

时间:2014-07-09 13:20来源:www.hifime.net 作者:関於暧謦 点击:
以前买的24v2A的变压器,突然有天接到电路中烧了我的片子。发现这货变40v了。一怒就没再用,害怕是里面初级线圈短路了。昨日闲来,动心大起,拆开一看究竟,再重新绕个次级线圈,来个双路12v输出什么的。 拆解上图 初貌.jpg (91.11 KB, 下载次数: 2) 下载附
以前买的24v  2A的变压器,突然有天接到电路中烧了我的片子。发现这货变40v了。一怒就没再用,害怕是里面初级线圈短路了。昨日闲来,动心大起,拆开一看究竟,再重新绕个次级线圈,来个双路12v输出什么的。

拆解上图






未拆前

我也来搞搞diy牛电源变压器。 只不过这次是E型的

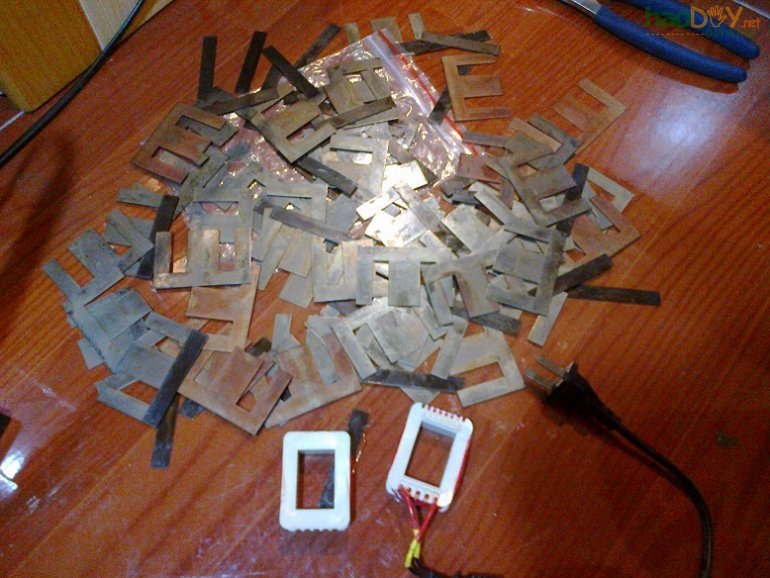

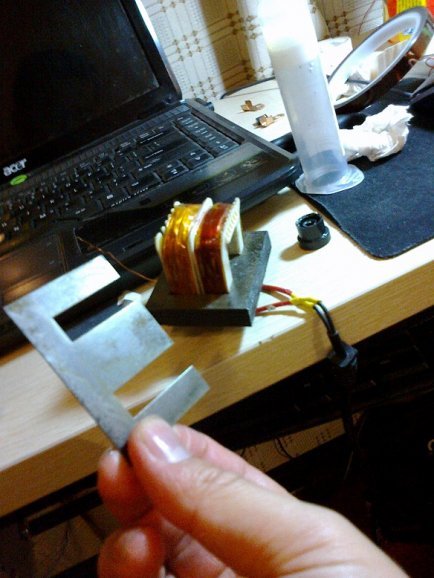

敲出第一块硅钢片,接下来的硅钢片就不难拆了。一地的硅钢片

我也来搞搞diy牛电源变压器。 只不过这次是E型的





刚拆的初级,116欧姆

我也来搞搞diy牛电源变压器。 只不过这次是E型的

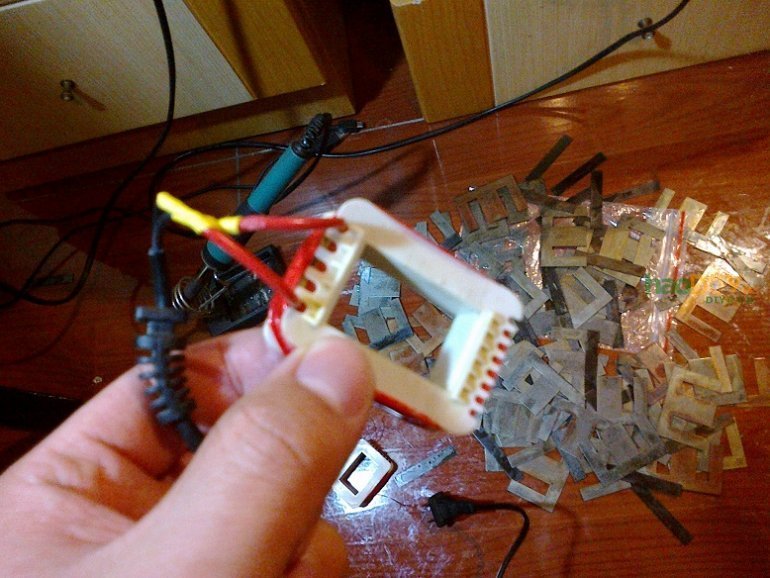

刚拆下次级

我也来搞搞diy牛电源变压器。 只不过这次是E型的

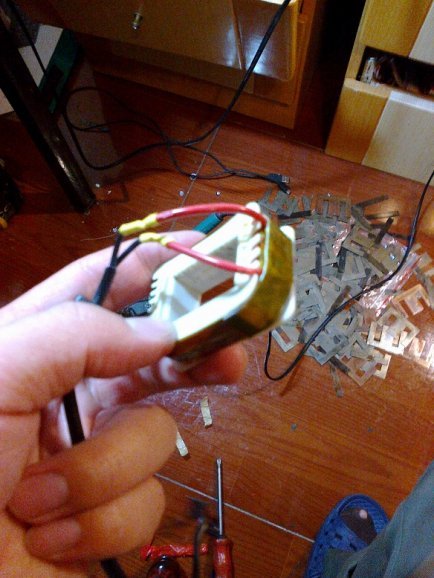

修复过的初级

我也来搞搞diy牛电源变压器。 只不过这次是E型的

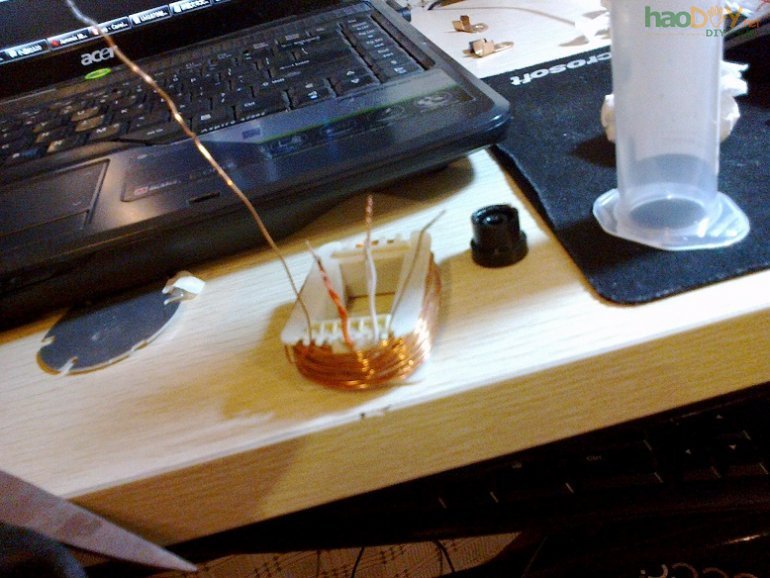

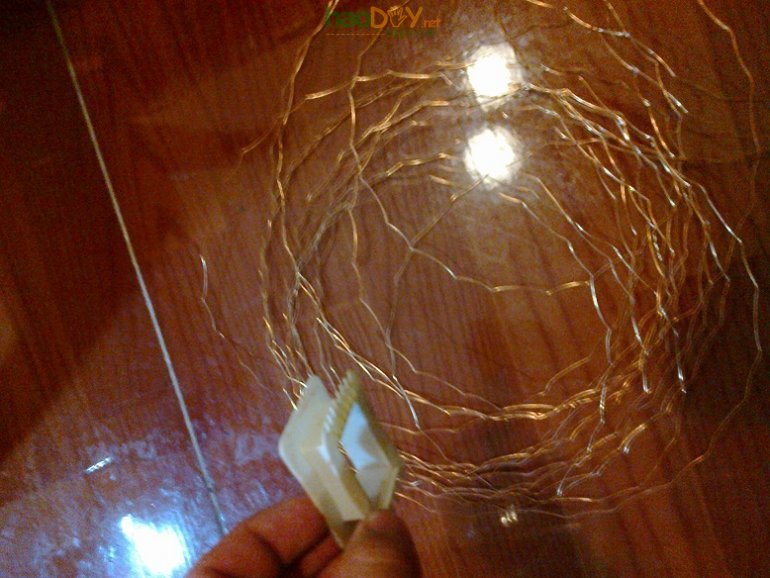

绕开的次级铜线

我也来搞搞diy牛电源变压器。 只不过这次是E型的

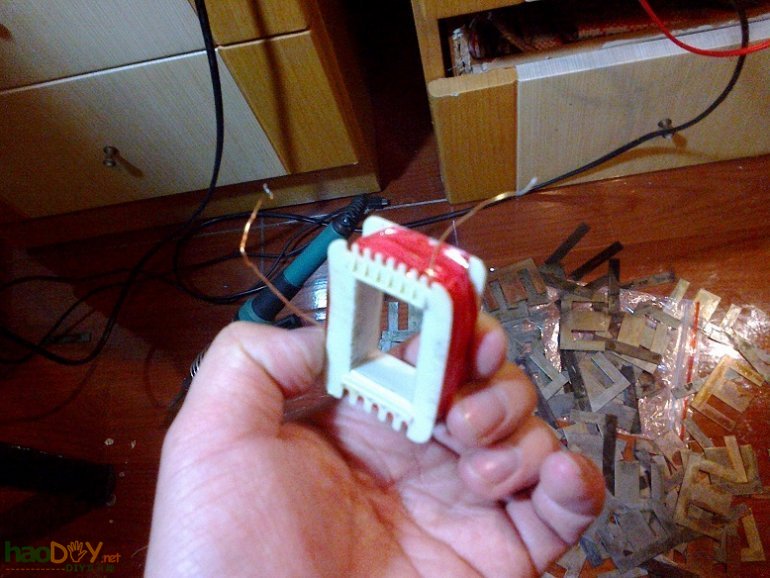

重新绕的次级, 记得压线时候漆皮要好好的刮开哦

我也来搞搞diy牛电源变压器。 只不过这次是E型的





加硅钢片

我也来搞搞diy牛电源变压器。 只不过这次是E型的

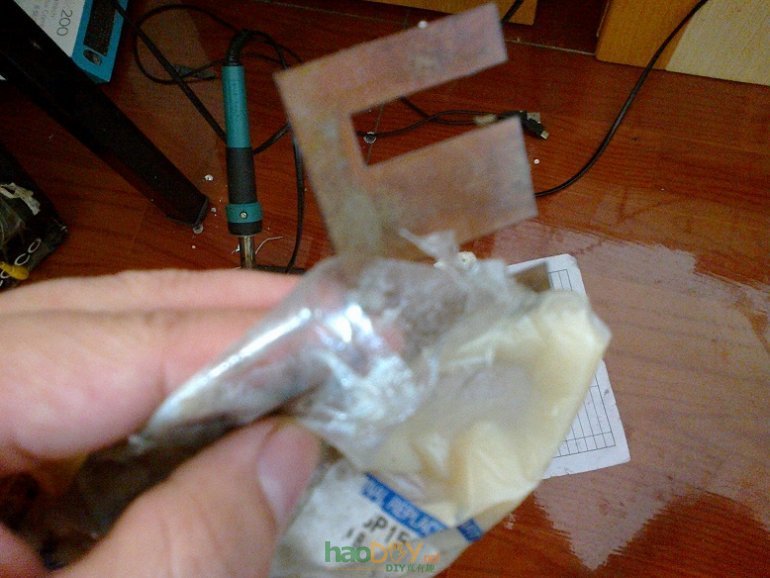

记得硅钢片要涂油(手头就松下的丝杆润滑油)

我也来搞搞diy牛电源变压器。 只不过这次是E型的

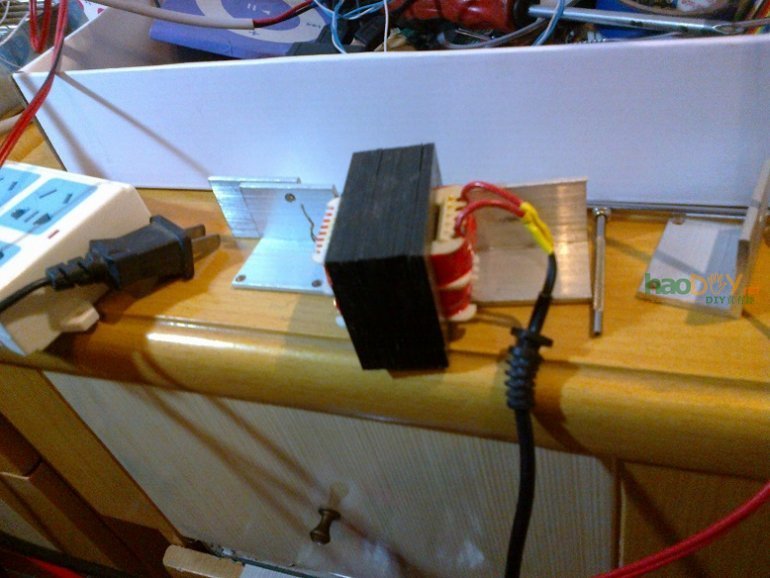

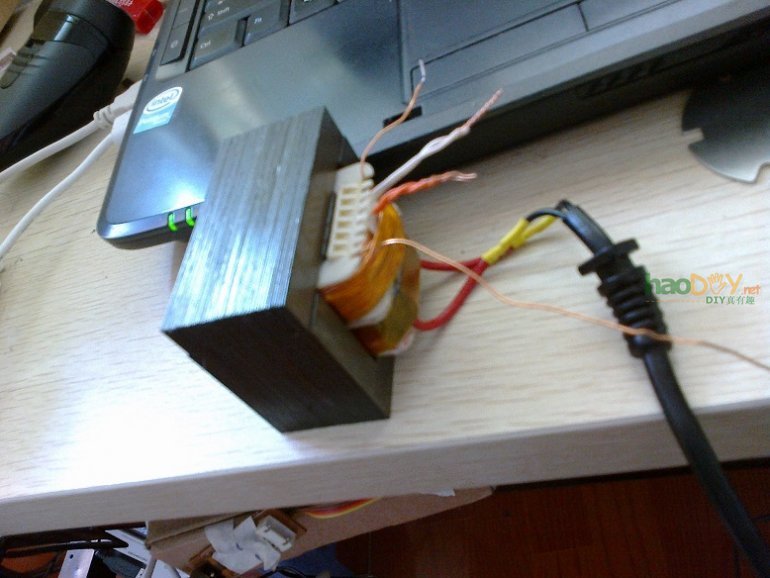

经改装的成品,输出本来计算是双12v,结果多出来些线,绕起来现在另外有4v输出。测试ok ...
