自己动手改变压器 做 隔离电源

时间:2014-09-20 12:03来源:未知 作者:admin 点击:
改做隔离的目的是在维修时避免操作失误导致触电危险,虽有隔离但也不是说完全不会触电,如果同时触碰两根输出线时也会触电(如果是市电的话,接触火线就会触电),有隔离的情况下单独接触单根线就不会出现触电现象。 好了!我们开始吧!
改做隔离的目的是在维修时避免操作失误导致触电危险,虽有 隔离  但也不是说完全  不会触电,如果同时触碰两根输出线时也会触电(如果是市电的话,接触火线就会触电),有隔离的情况下 单独接触单根线 就不会出现触电现象。
     好了 !我们开始吧!!。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。


自己动手改变压器 做 隔离电源

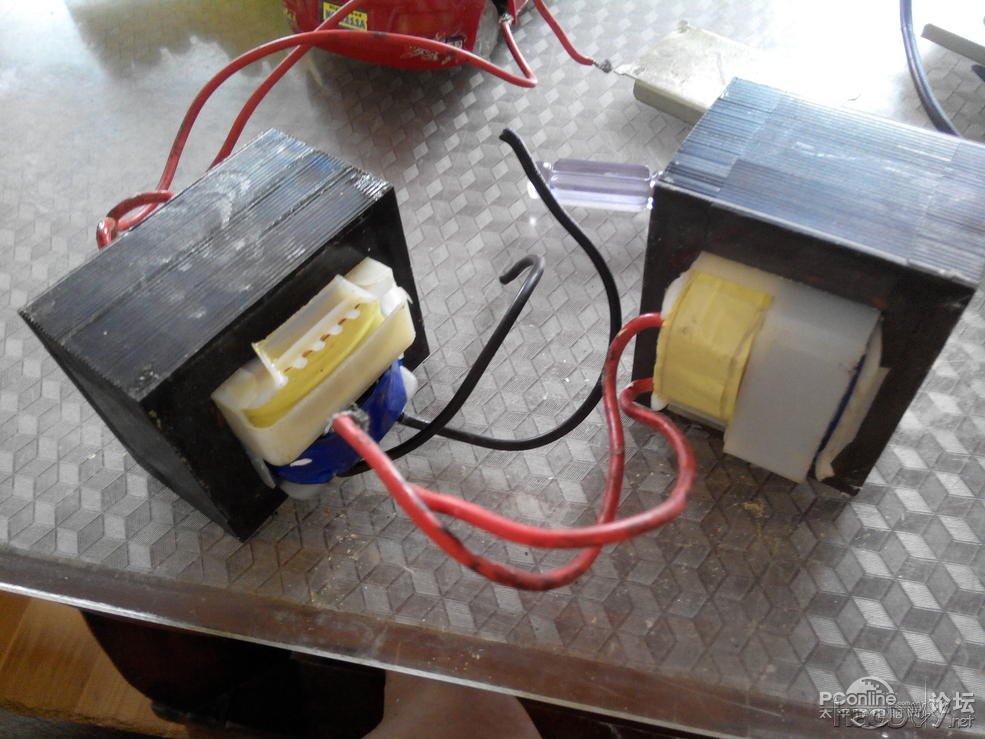

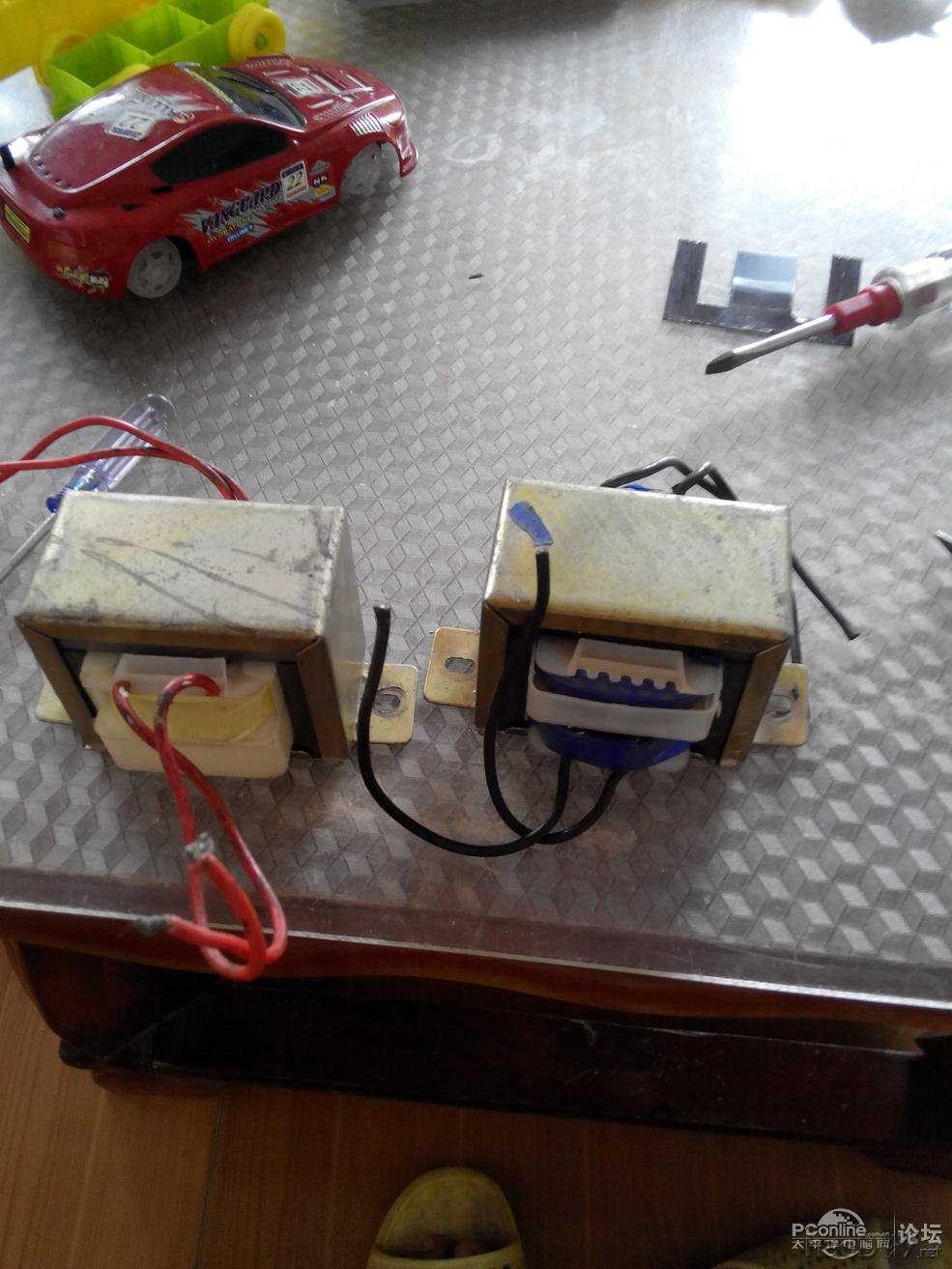

首先找到两个功率,大小一样的 变压器,如果你没有,需要购买的话,个人建议直接购买成品隔离就可以了 !此方案适合有闲置变压器的朋友制作!

自己动手改变压器 做 隔离电源

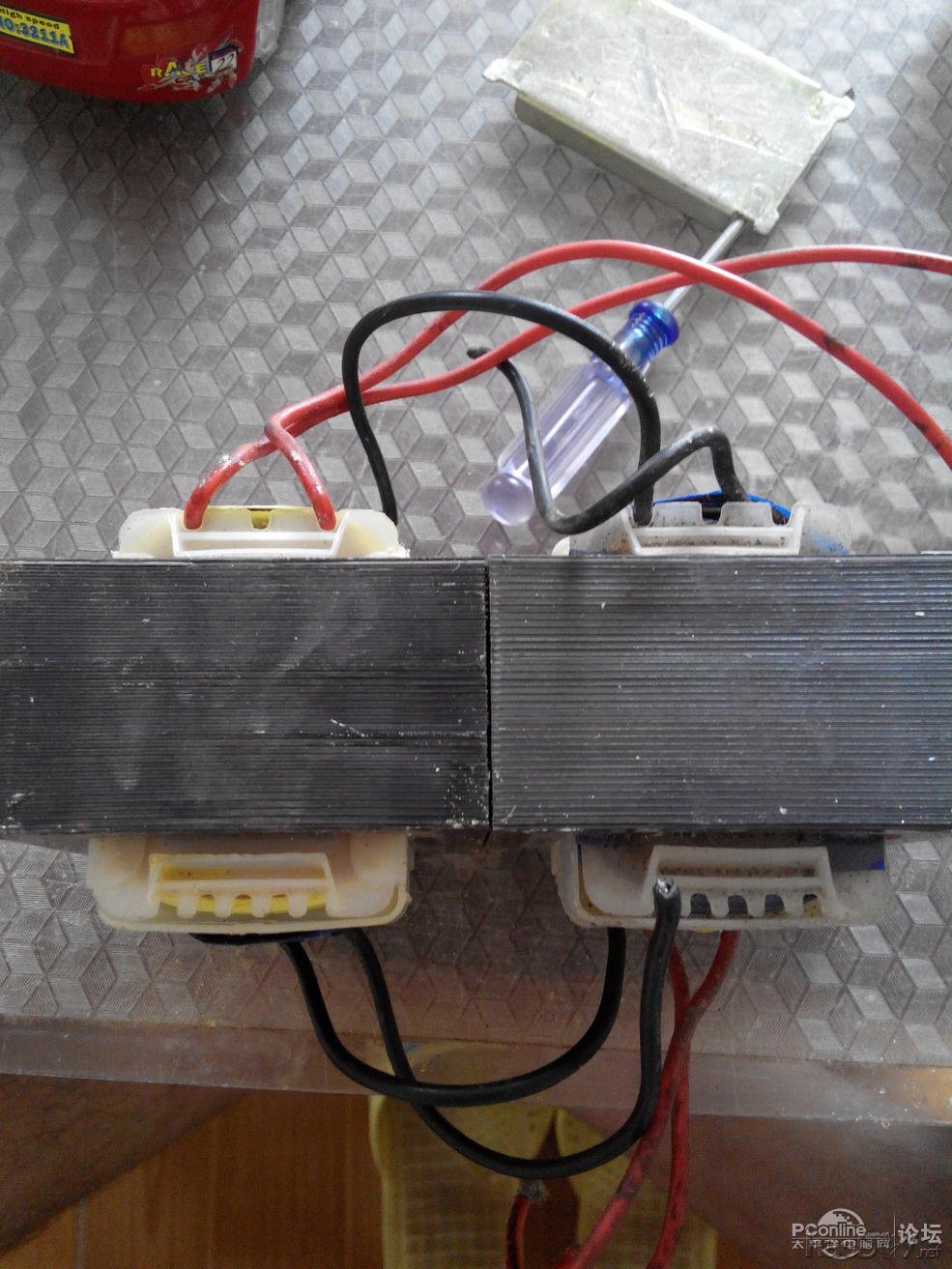

一样的大小
自己动手改变压器 做 隔离电源

自己动手改变压器 做 隔离电源

自己动手改变压器 做 隔离电源

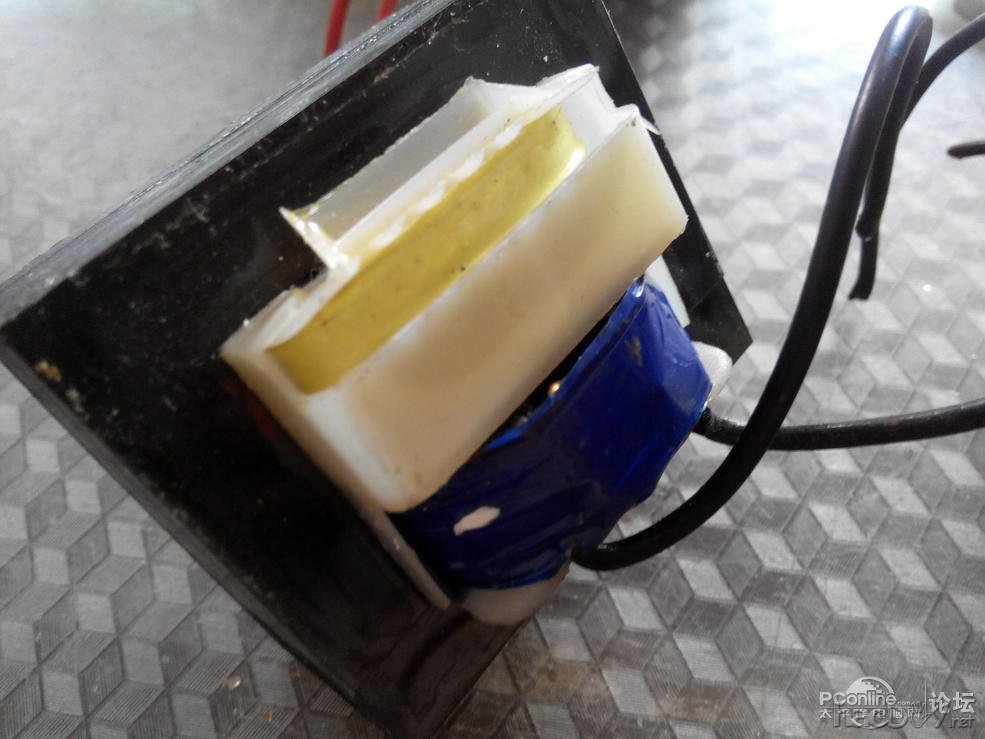

这里说明一下  ,这里的 线圈骨架是独立的,这样的骨架最容易改造!在你改造前请看好,如果不是这样的架构,你就别改了!!
自己动手改变压器 做 隔离电源

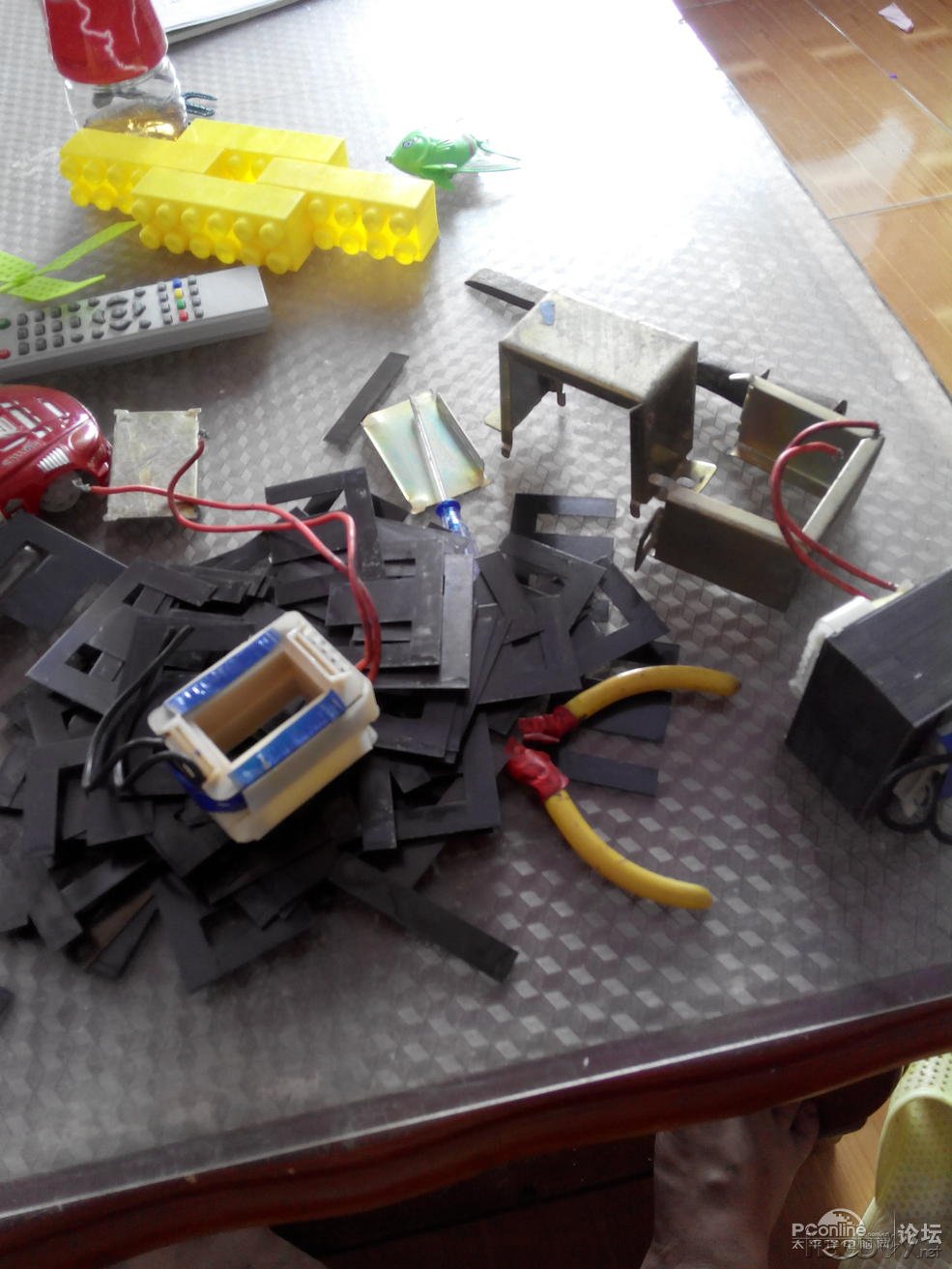

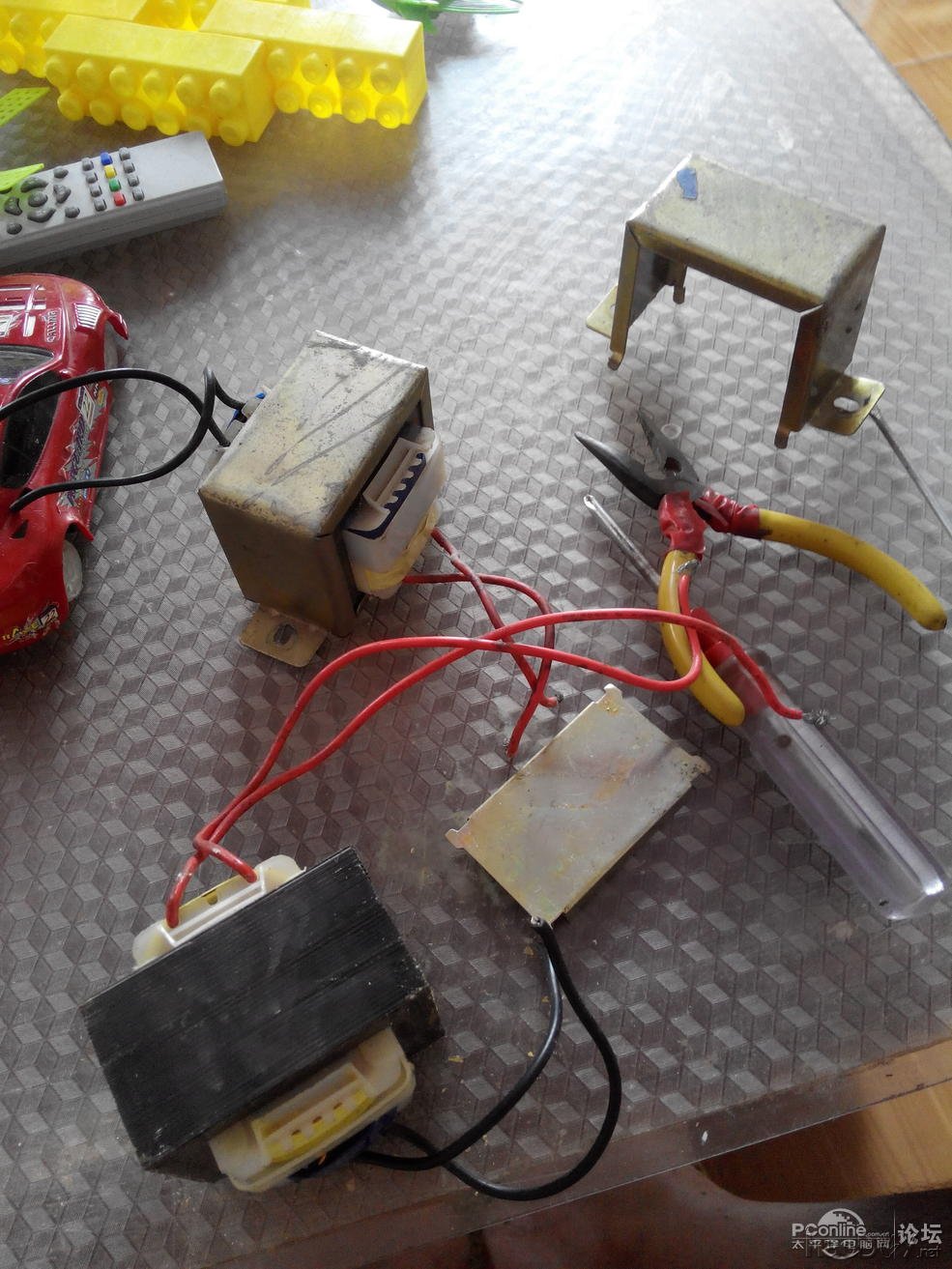

把硅钢片全部卸下!
自己动手改变压器 做 隔离电源

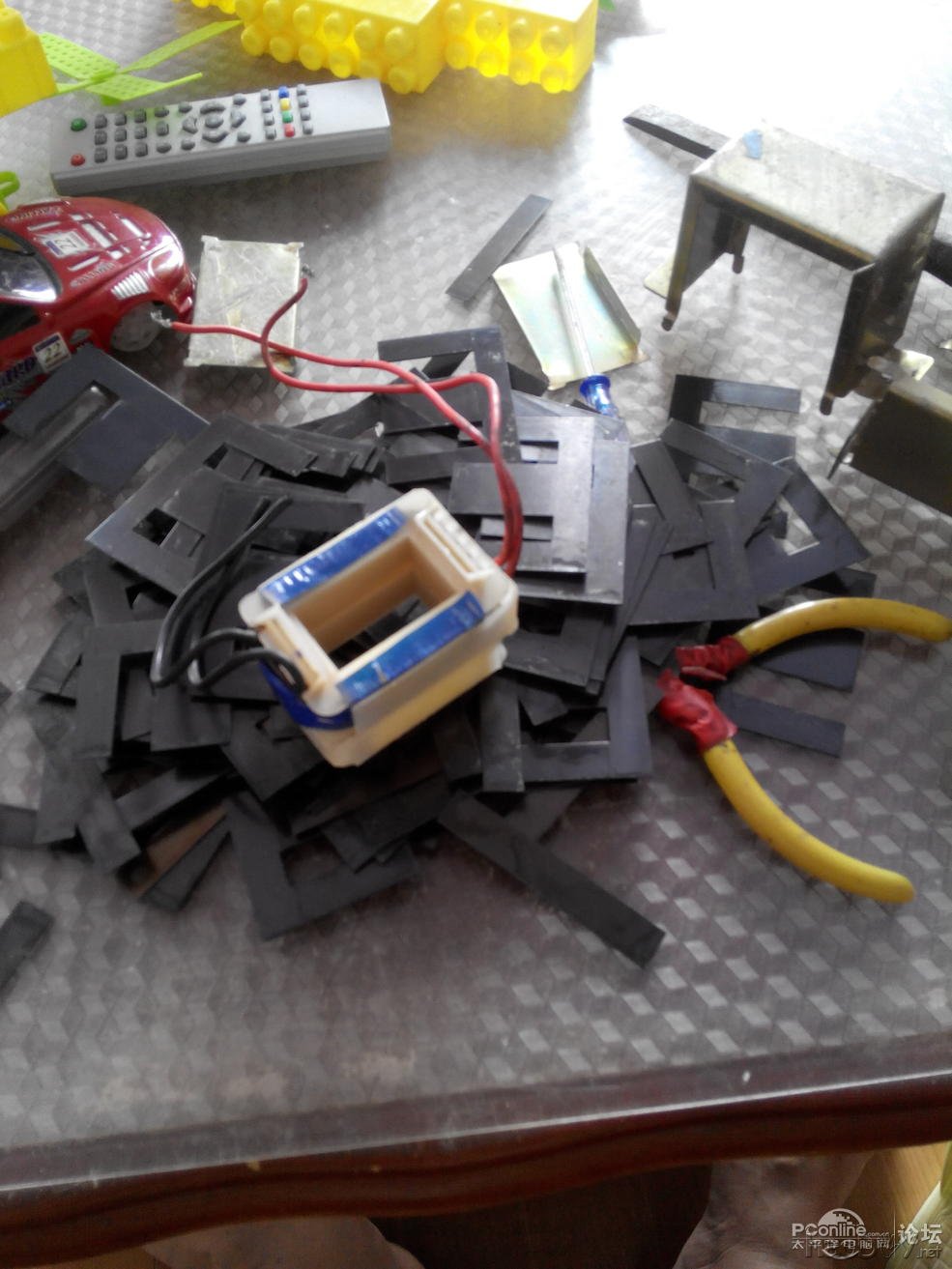

两个变压器 都拆
自己动手改变压器 做 隔离电源

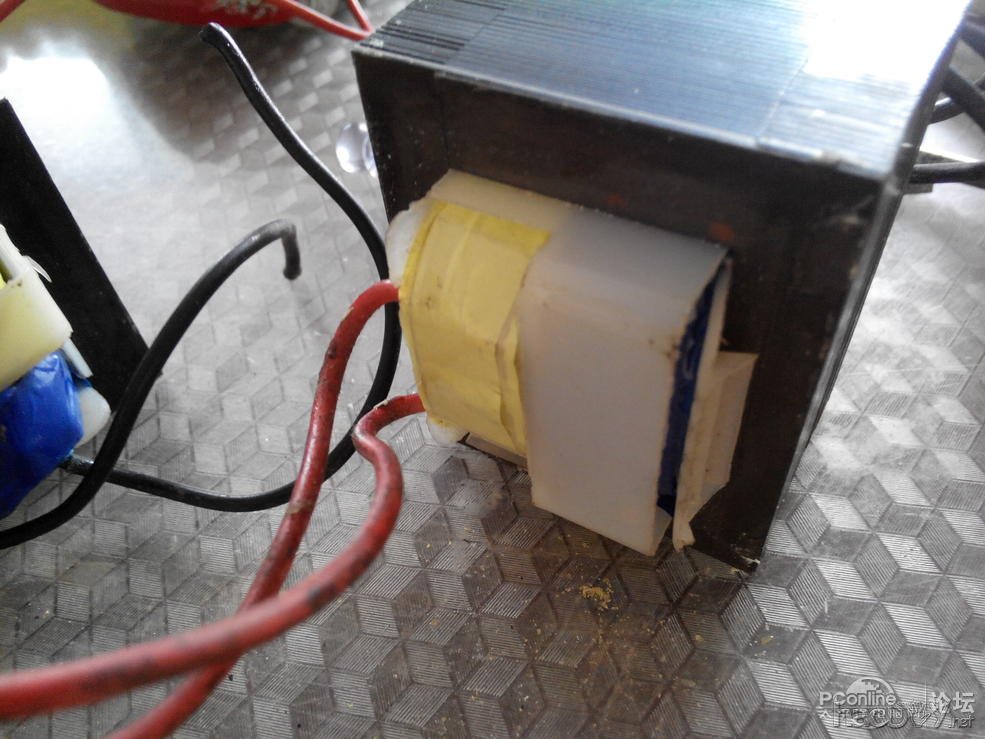

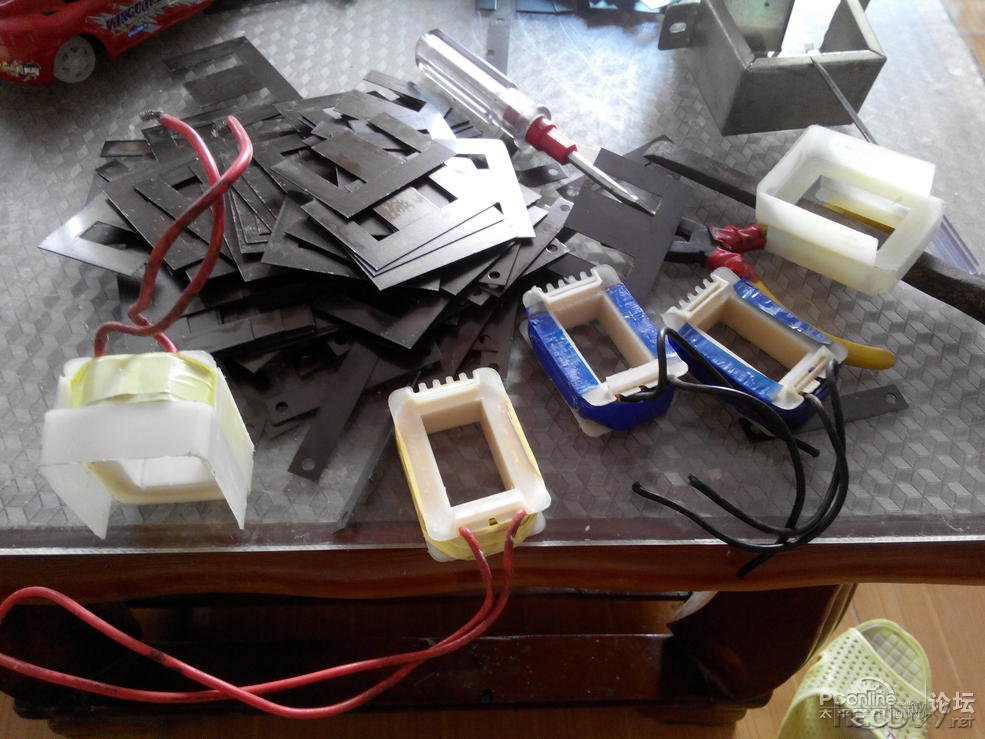

我说的独立 就是这样的   初级  和 次级 是分开的
自己动手改变压器 做 隔离电源

自己动手改变压器 做 隔离电源

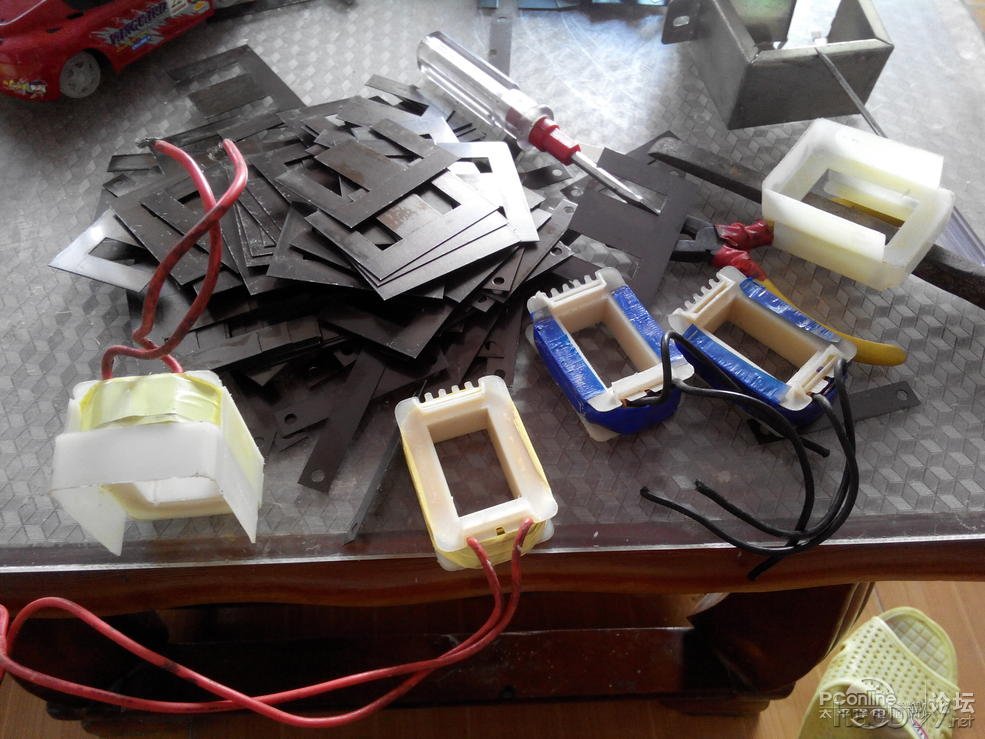

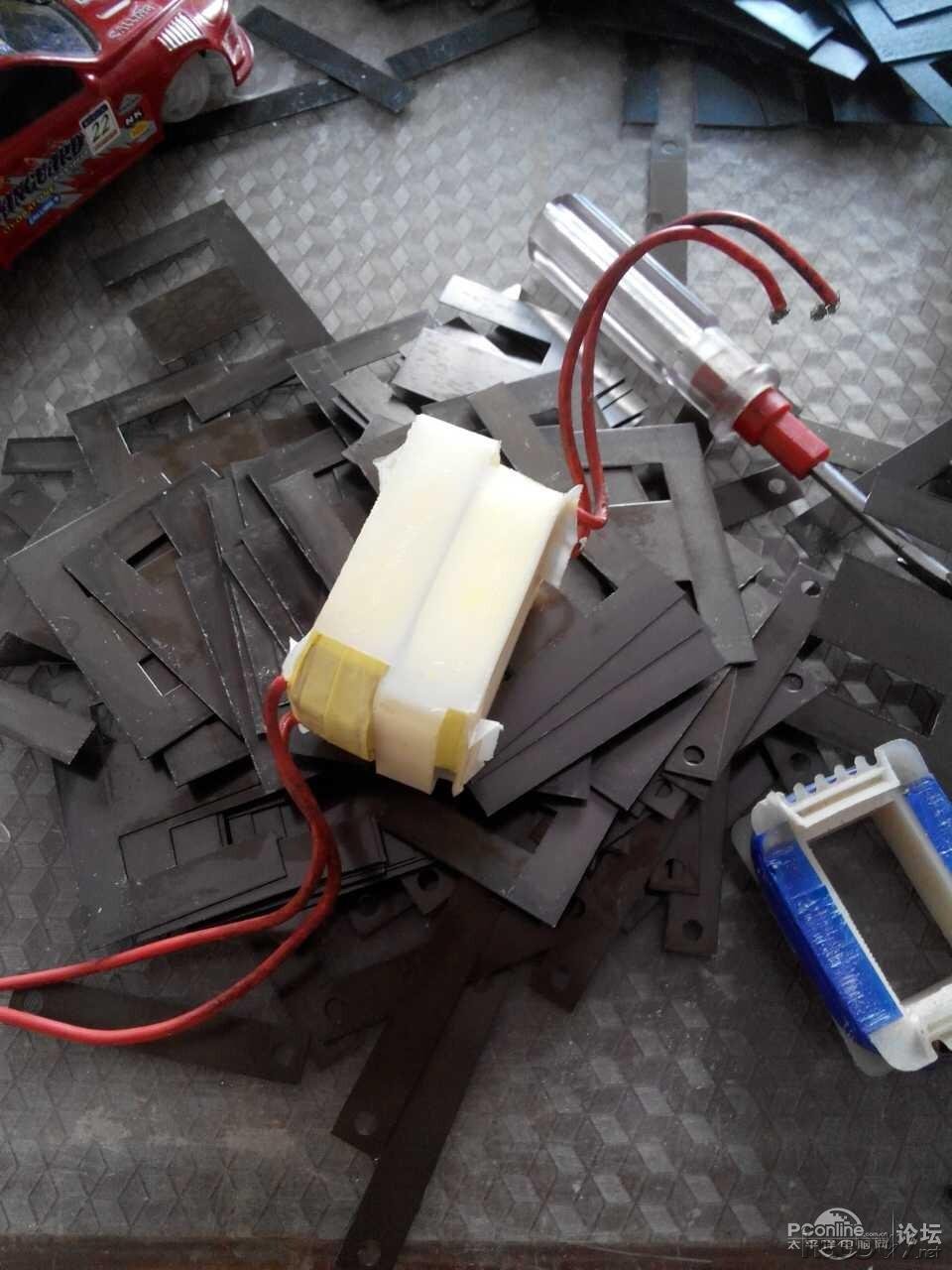

现在我们把两个 高压线圈组合起来! 就是平时接220 的这边!!
自己动手改变压器 做 隔离电源

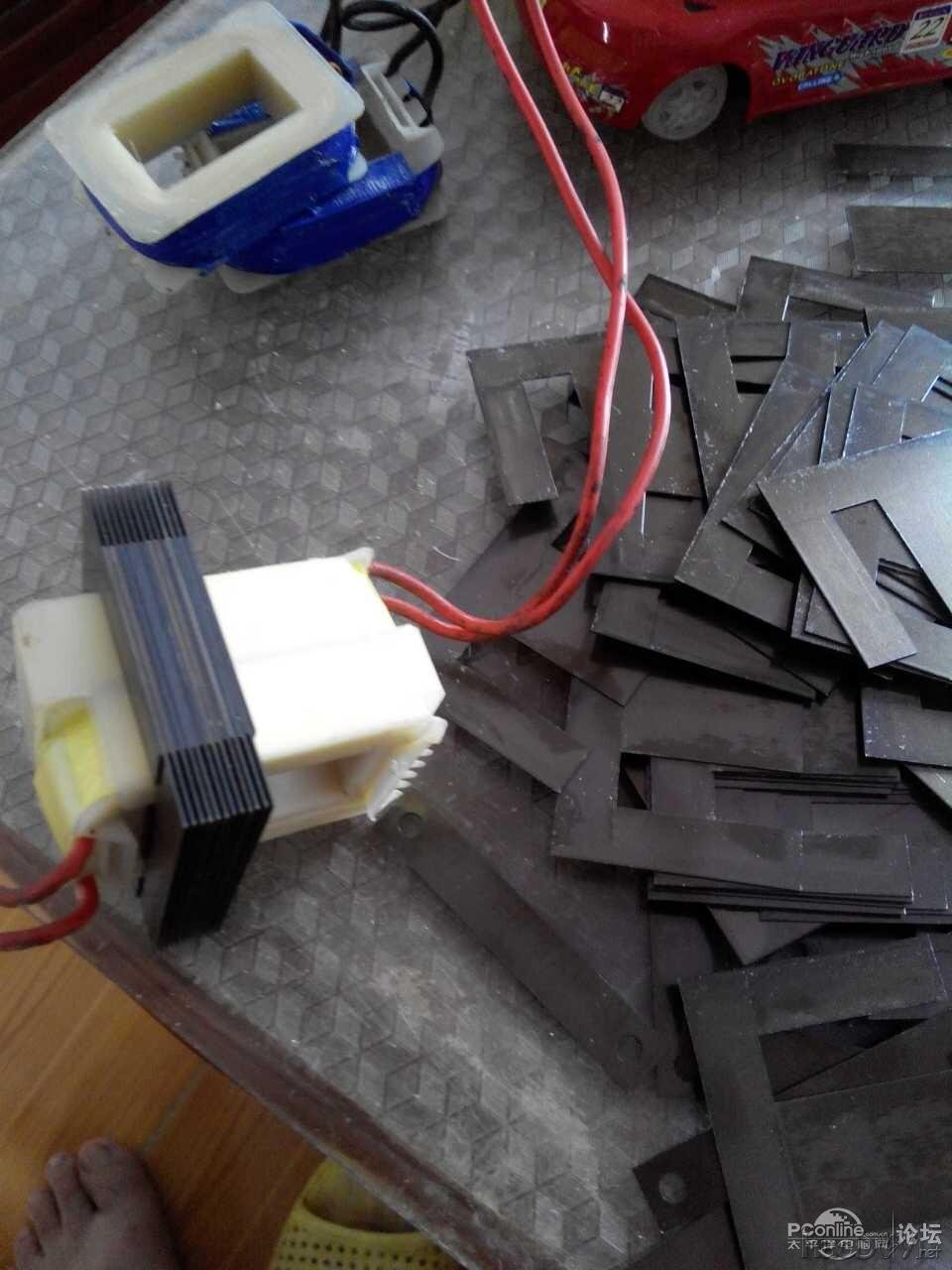

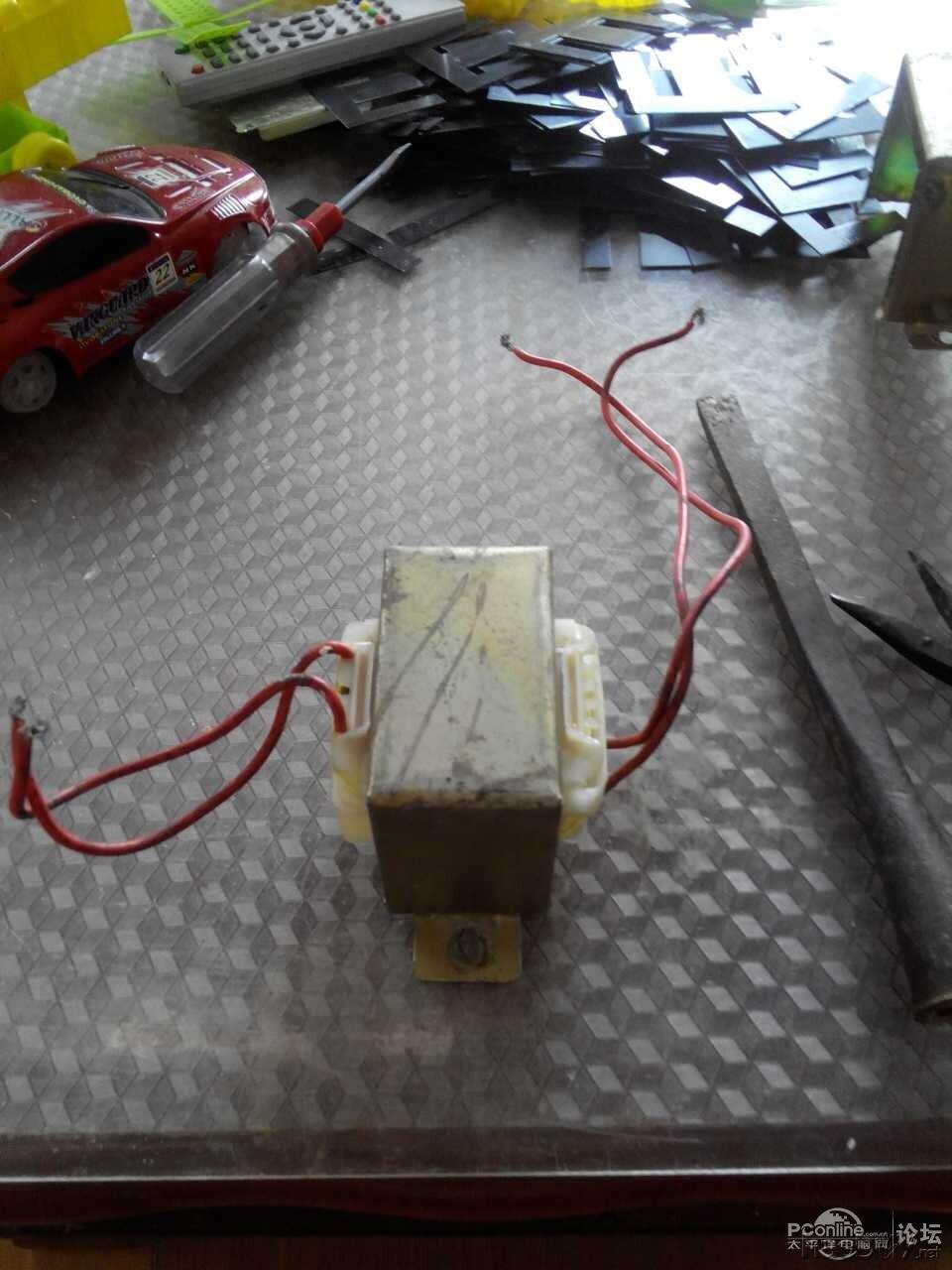

把硅钢片装回去,这就是我为什么要两个一样的原因,
自己动手改变压器 做 隔离电源

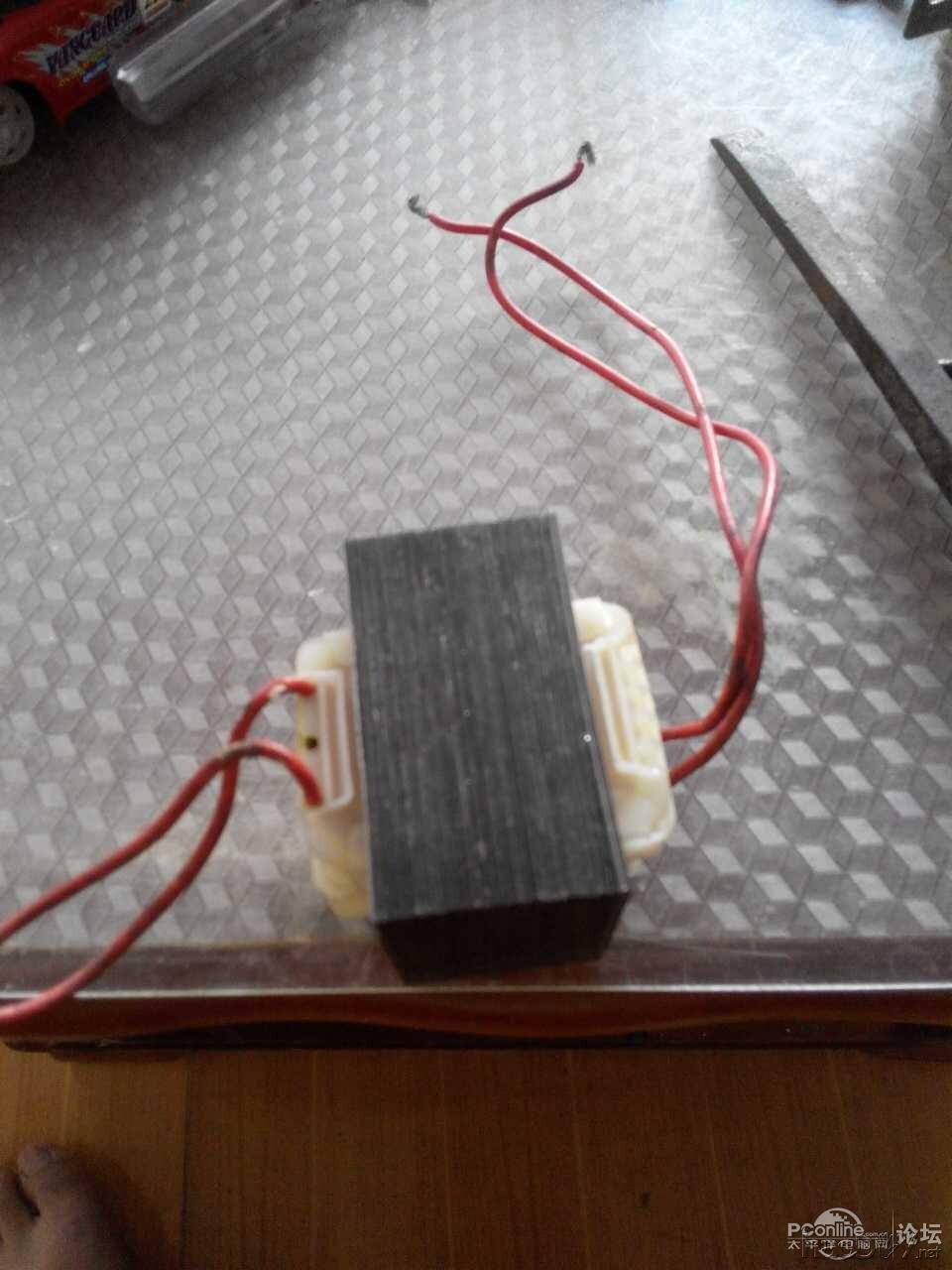

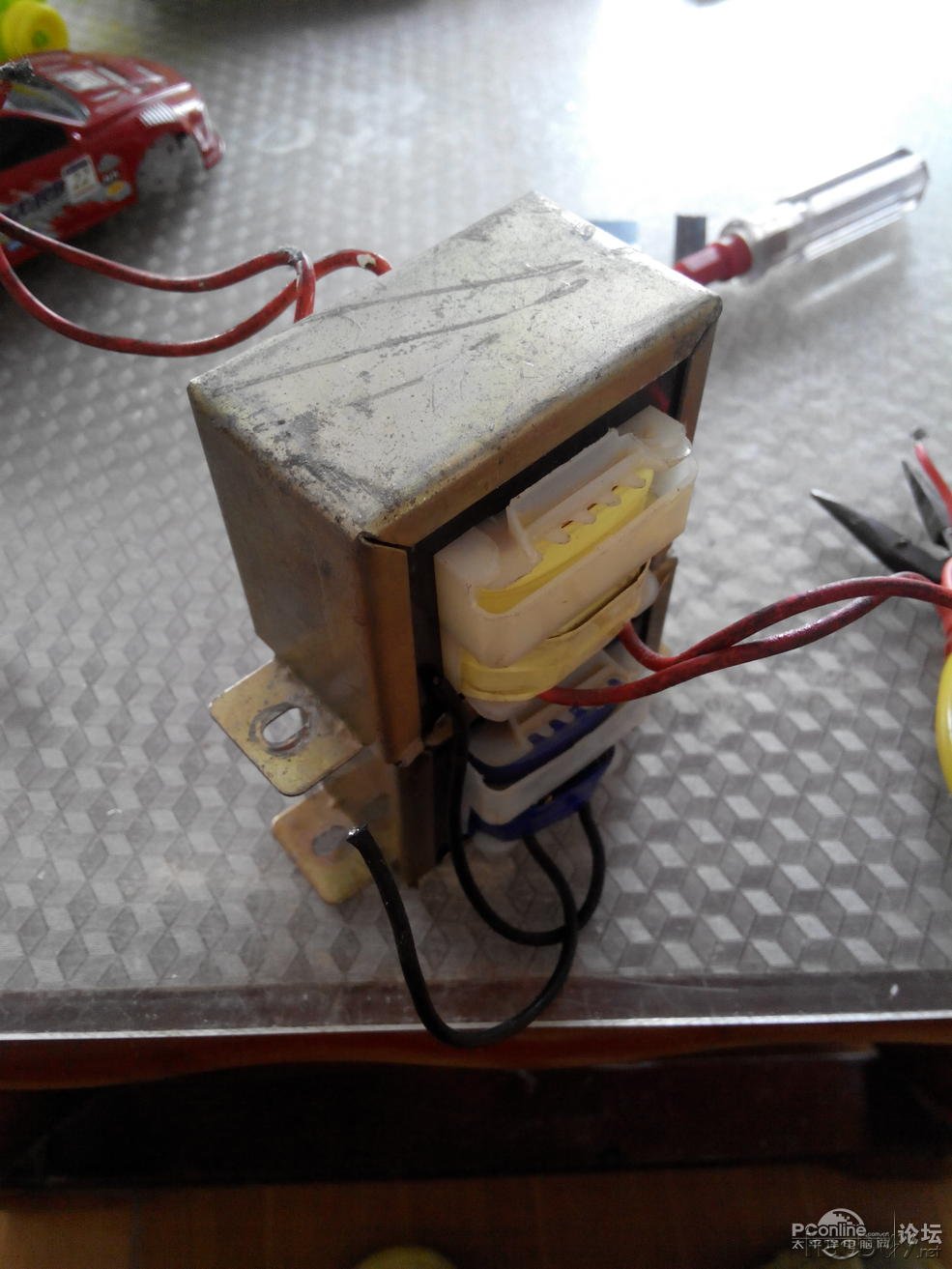

OK  一个1 : 1 的隔离变压器 就这么完成了,简单吧!
自己动手改变压器 做 隔离电源

自己动手改变压器 做 隔离电源

自己动手改变压器 做 隔离电源

自己动手改变压器 做 隔离电源

自己动手改变压器 做 隔离电源

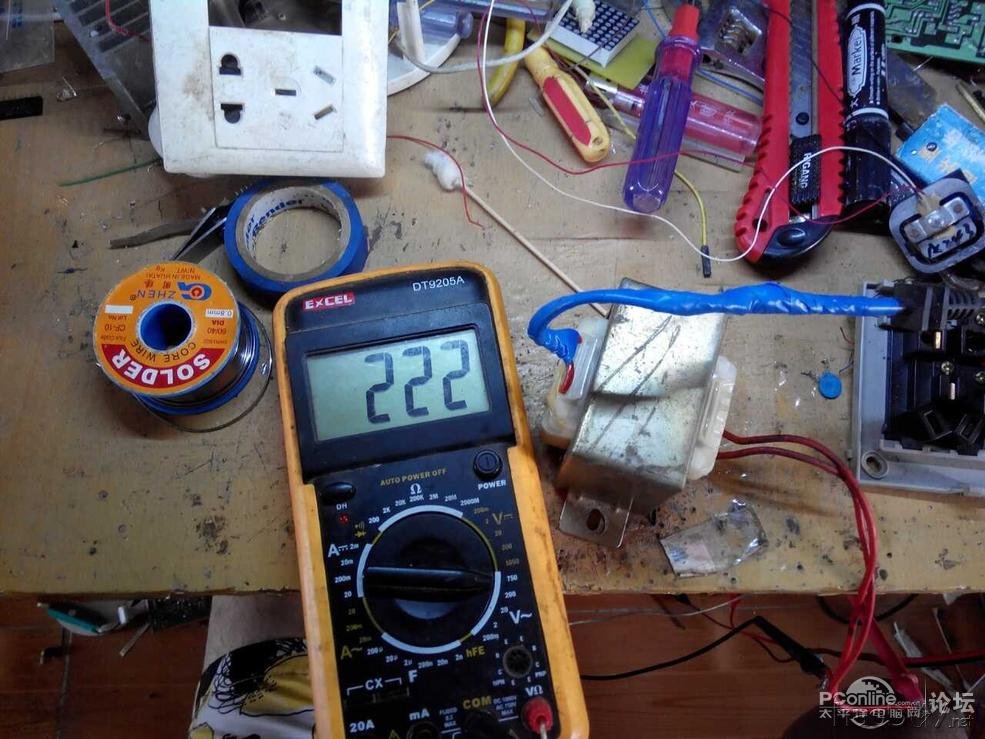

最后 测试 输出电压  222V    好多2  !
