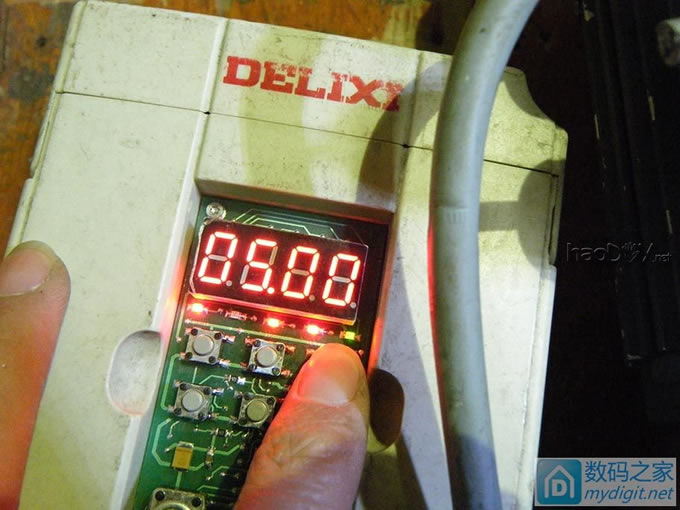

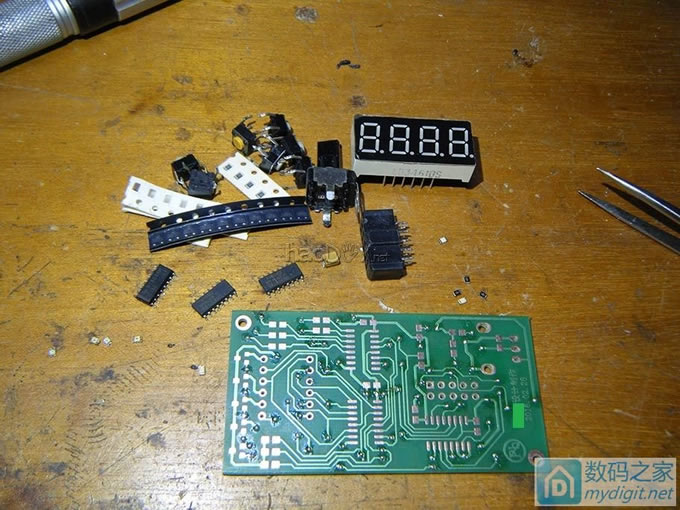

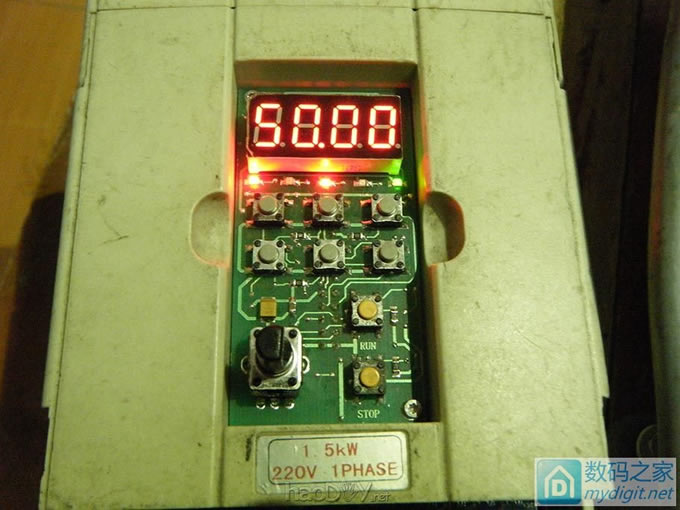

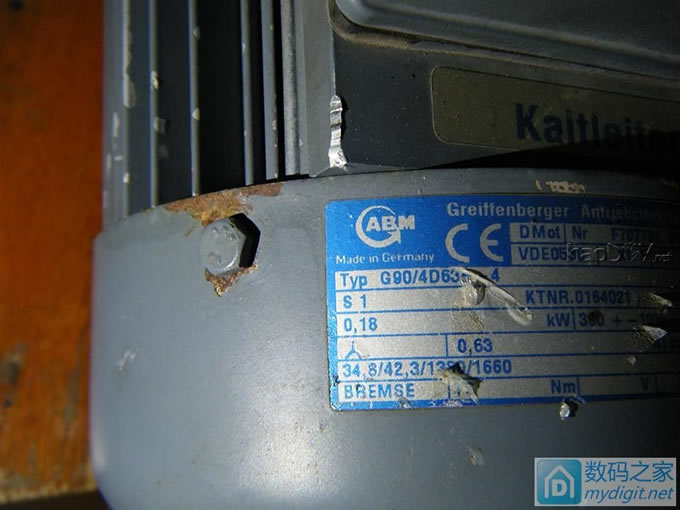

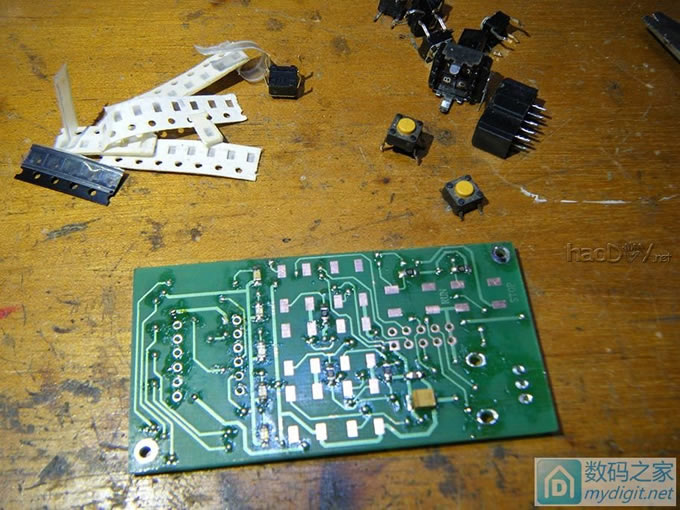

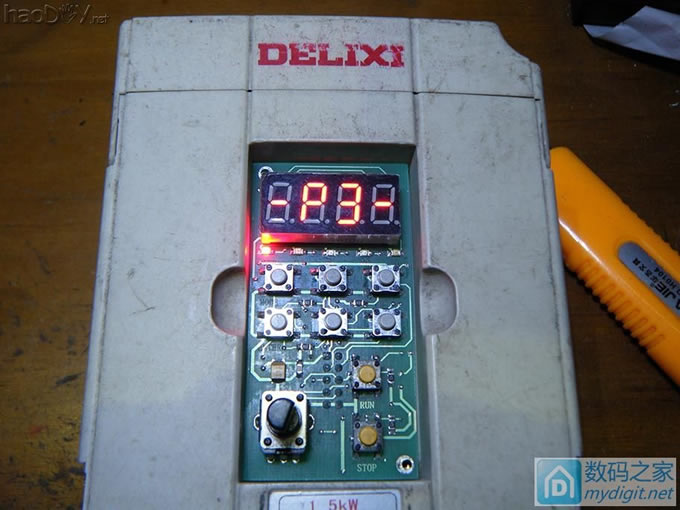

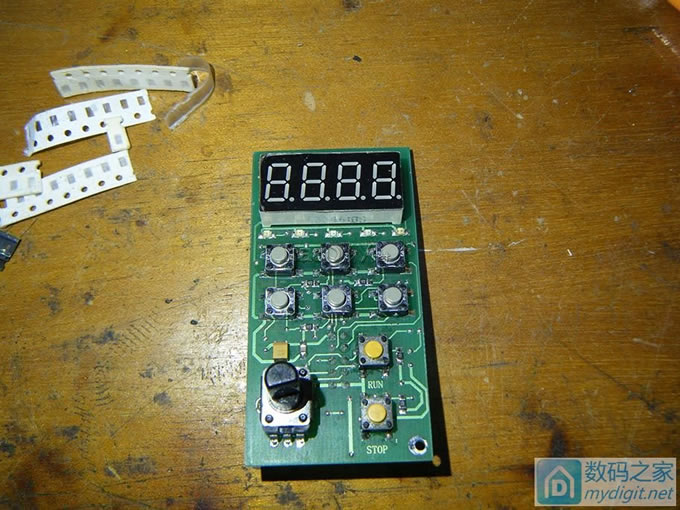

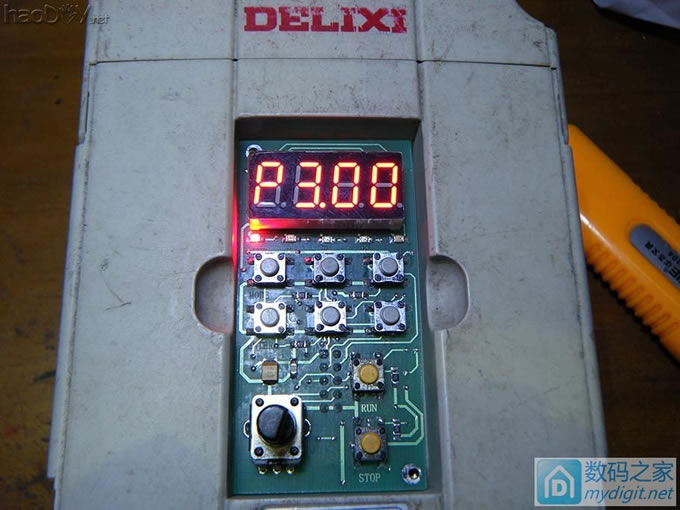

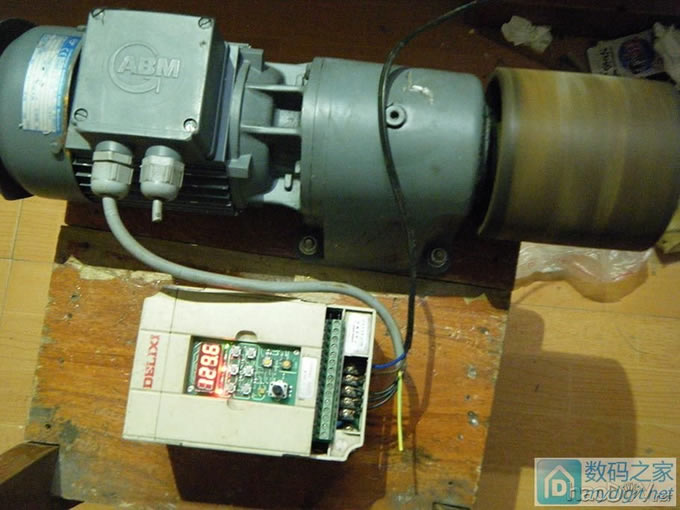

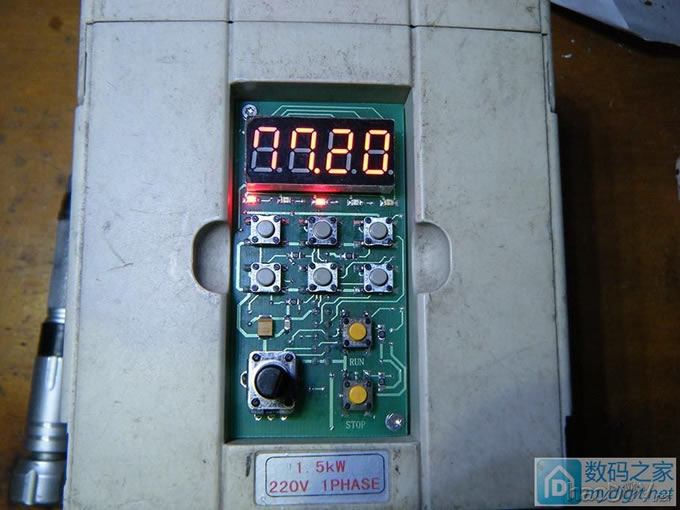

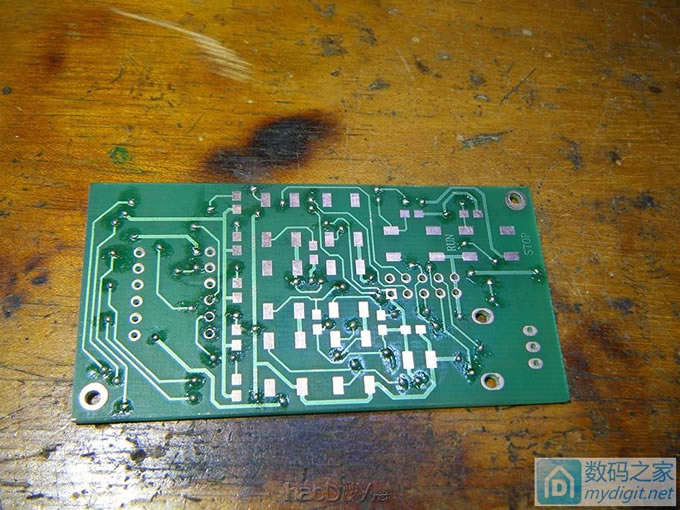

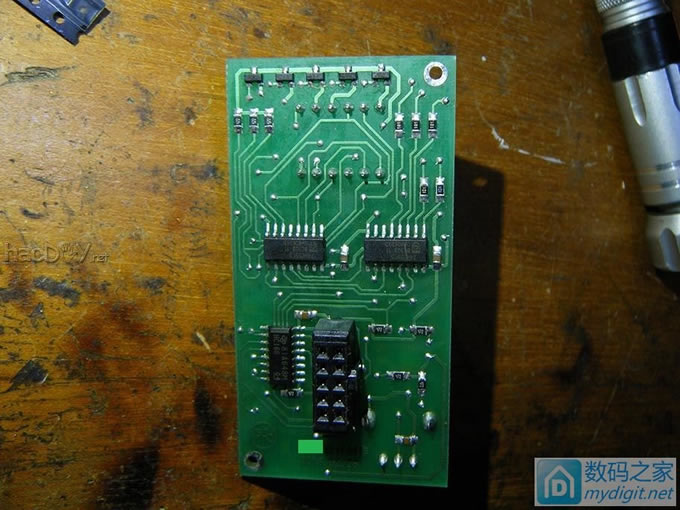

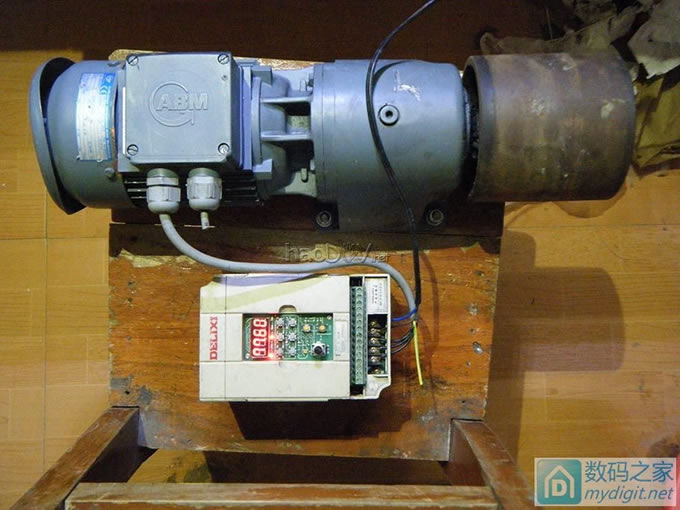

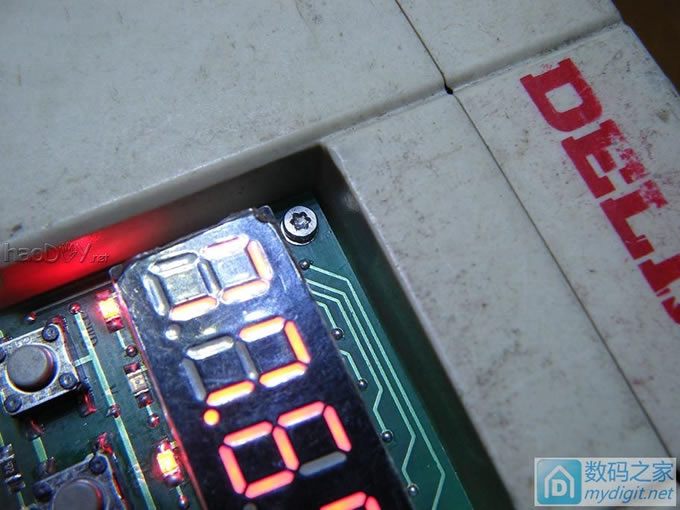

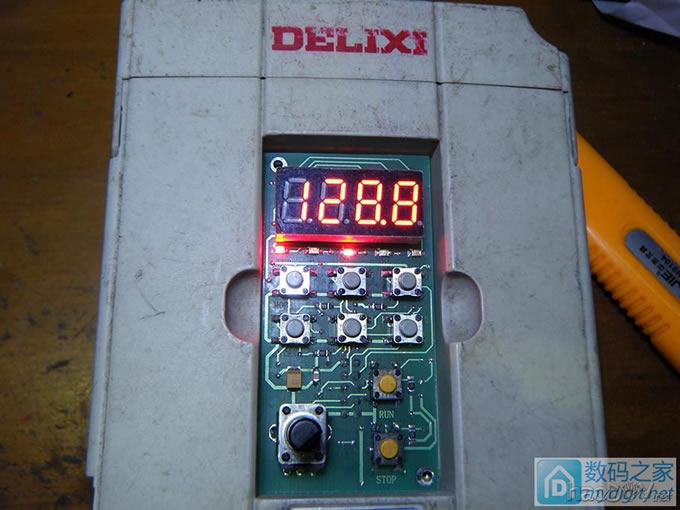

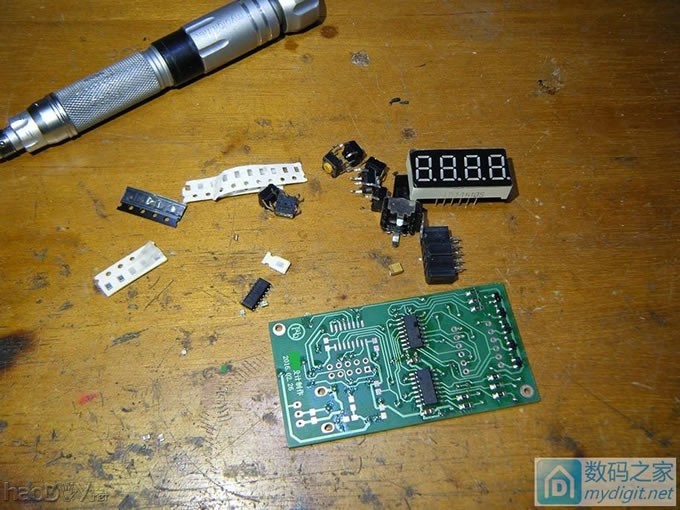

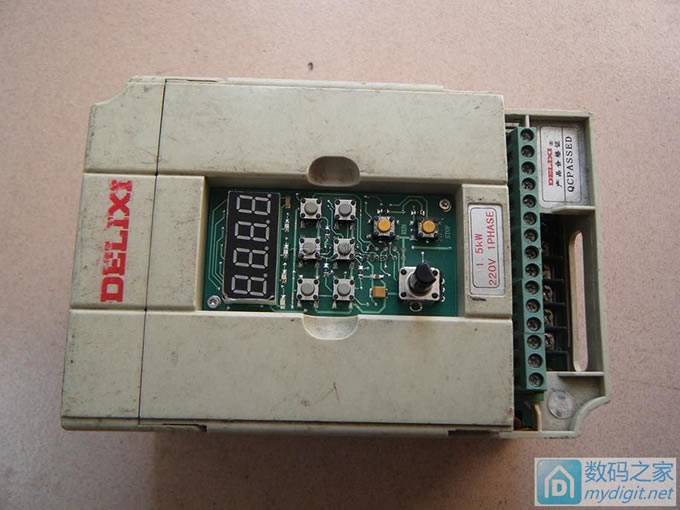

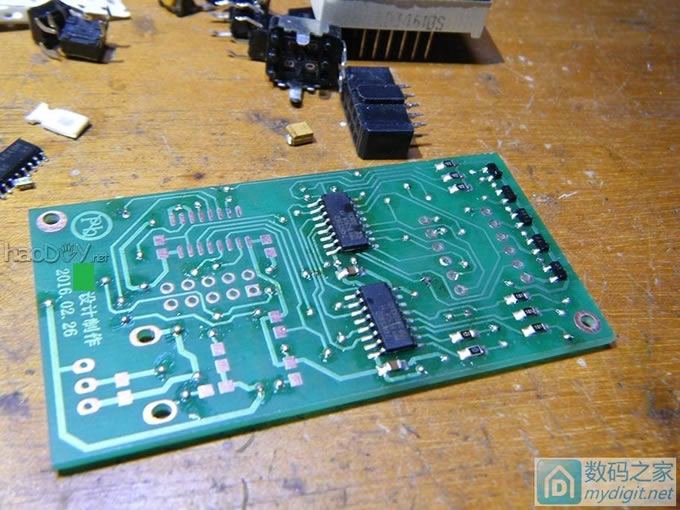

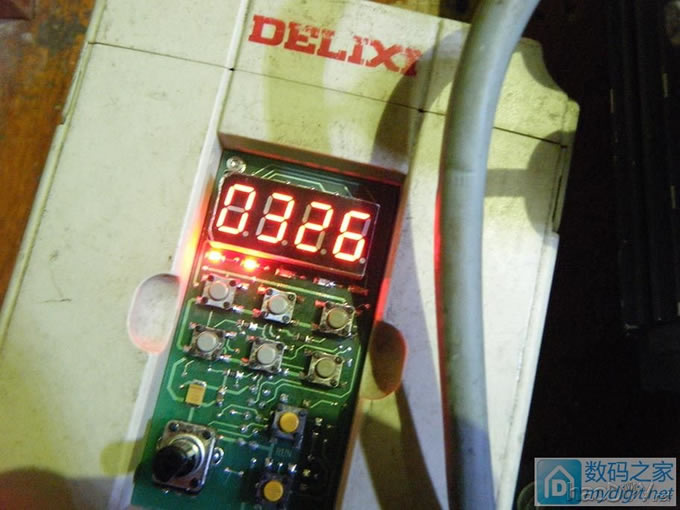

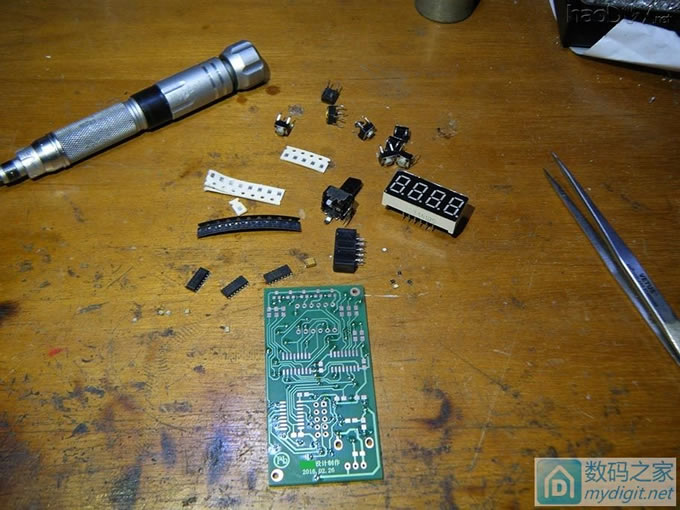

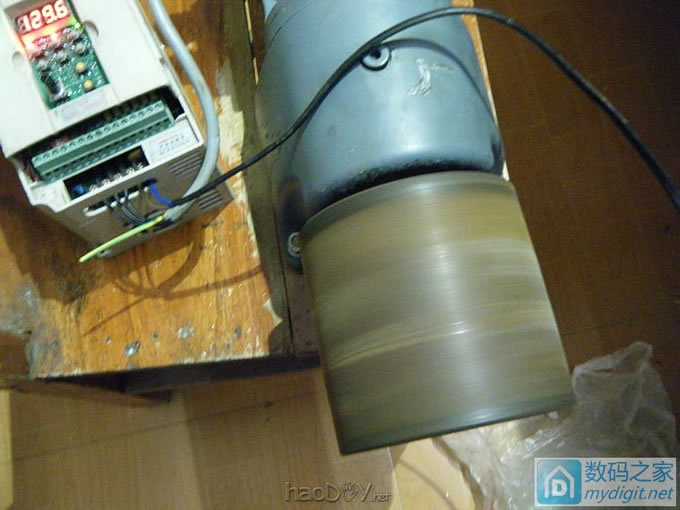

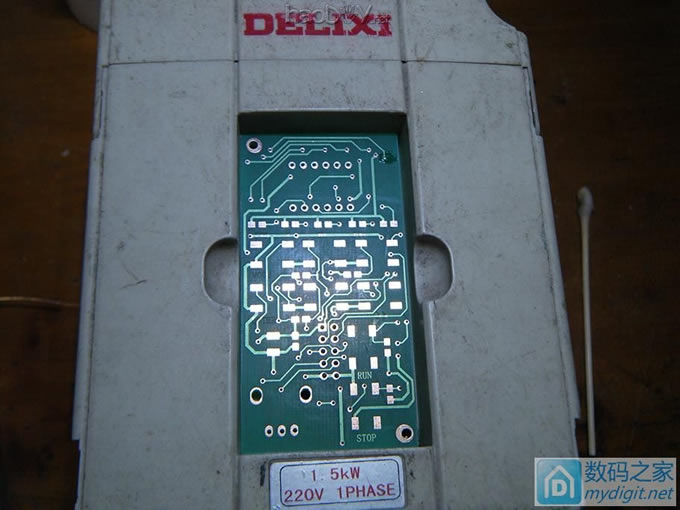

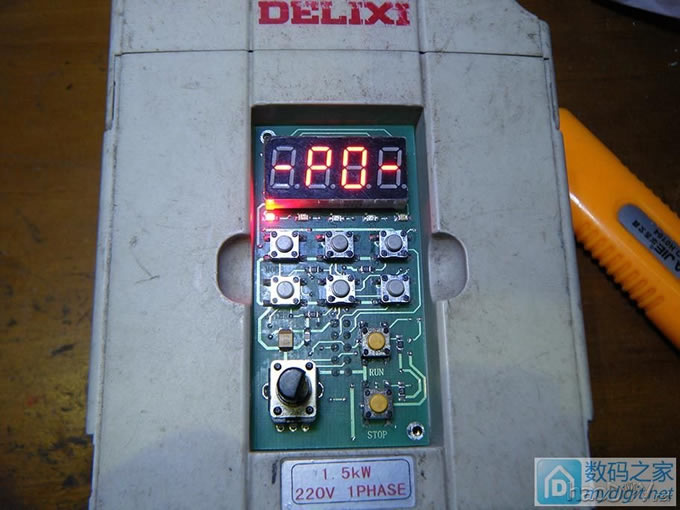

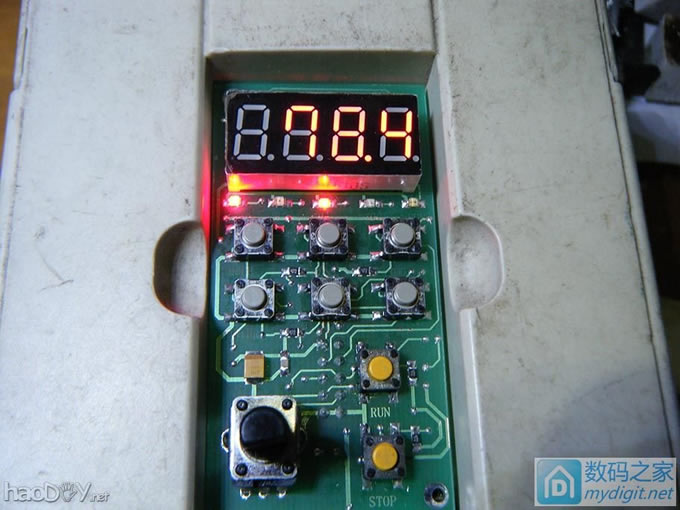

![]() 把板子放变频器里试试,很合适哦 第5步:焊接元件 ![]() 首先焊接过孔,将近70多个过孔,累死人了,若是大的板子有10000个过孔,会死人的 ![]() ![]() 备件,有新元件,也有拆机件,芯片是拆机的,有电阻电容也有拆机的也有新的 ![]() ![]() ![]() 焊接中 ![]() 将所有小贴片焊好后,将板子清洗了一遍,然后焊直插件和贴片按键 ![]() 背面,到此为止,板子就做好了 下面就是见证奇迹的时刻了!!! 第6步:调试 ![]() 板子装上变频器上电,一切正常,成功 ![]() MODE键,正常 ![]() ![]() ![]() 上下键, 和ENTER键 正常 ![]() ![]() 螺钉对位正确,从硬盘上拆的螺丝,不锈钢的,不生锈哦 ![]() 找来一台德国的减速电机测试 ![]() 德国生产线上拆下来的德国减速电机,打算用来DIY跑步机的 ![]() 运行和停止测试正常 ![]() 电机运转 ![]() 50Hz 运行中 ![]() 点动键 正常,点动频率设定为5Hz ![]() >>键 正常,可以查看当前显示Vm电压值为326V ![]() |
