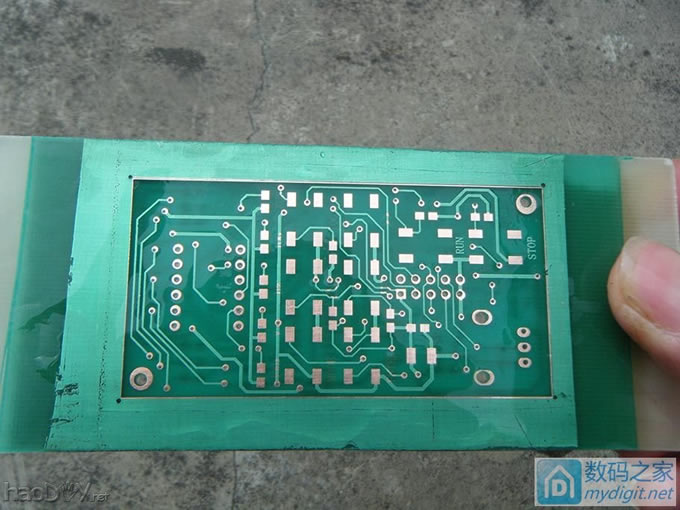

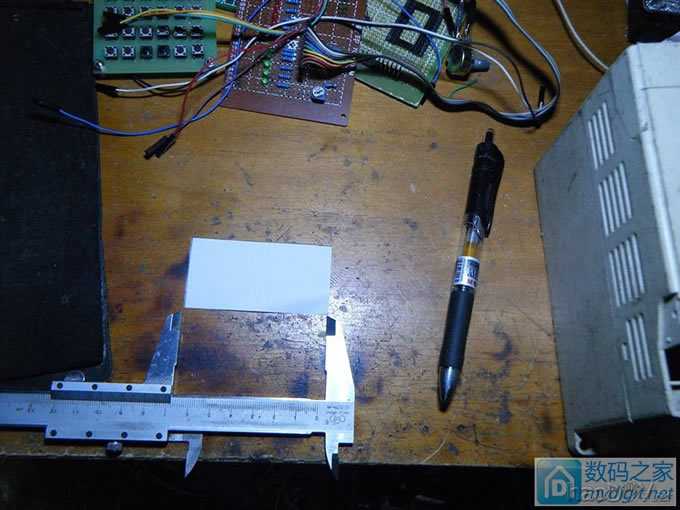

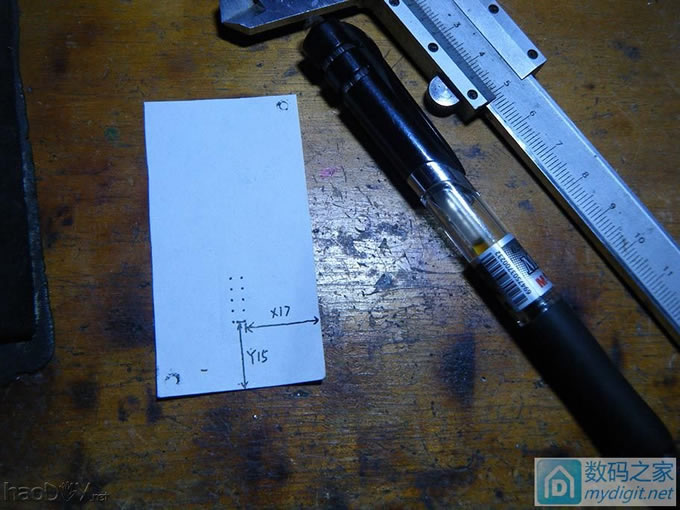

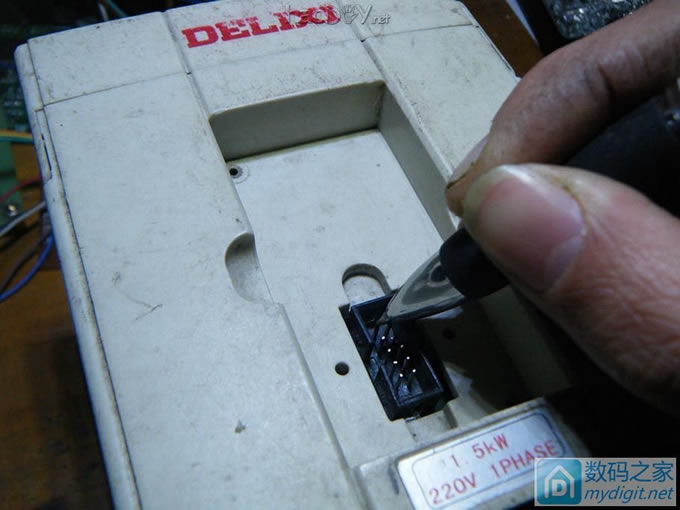

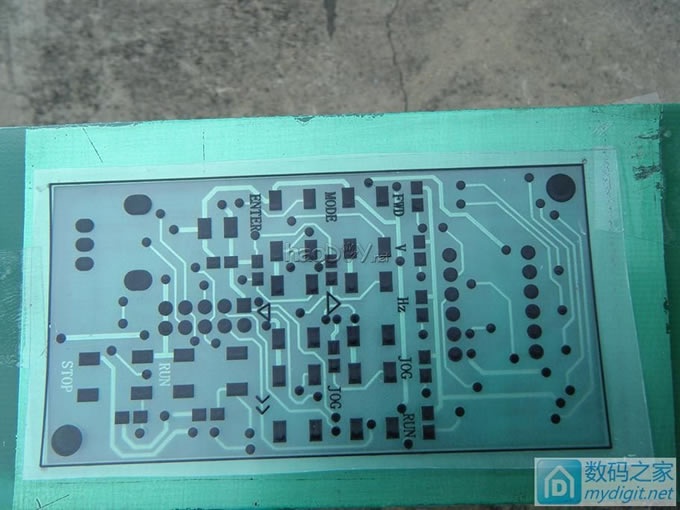

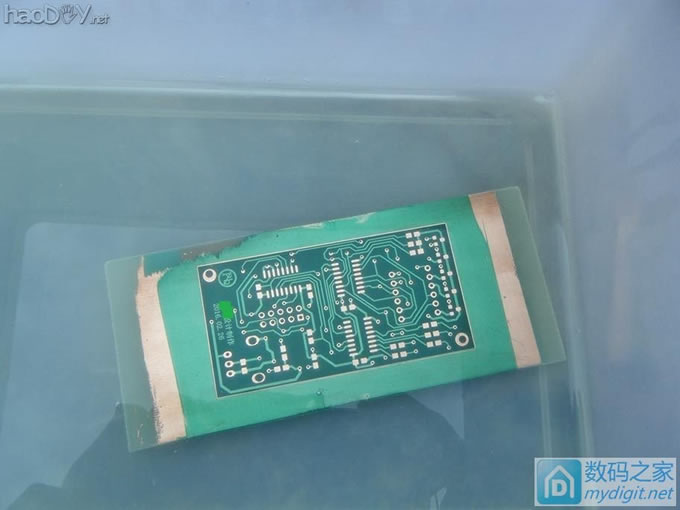

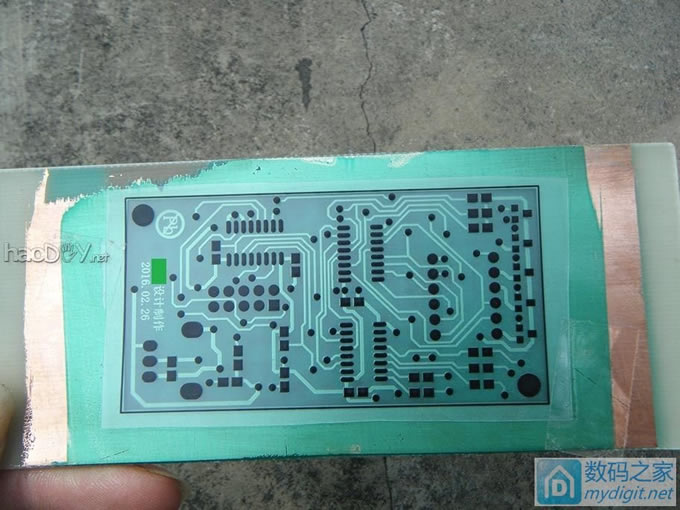

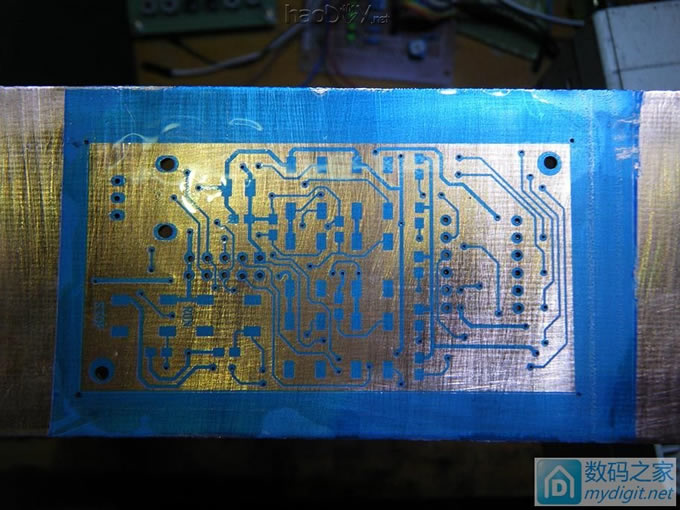

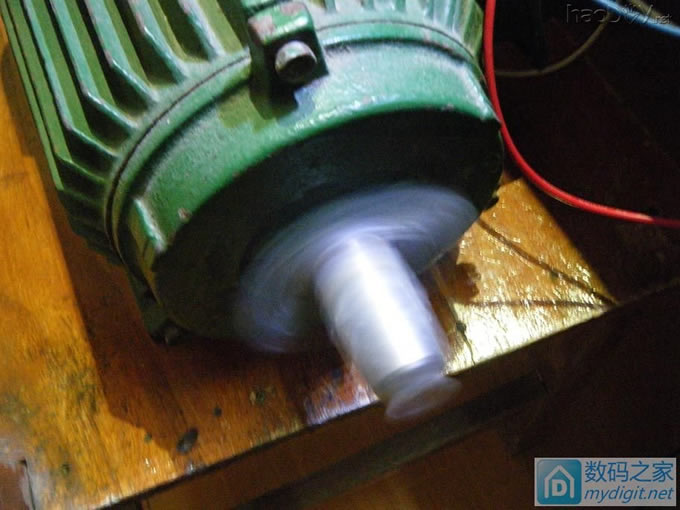

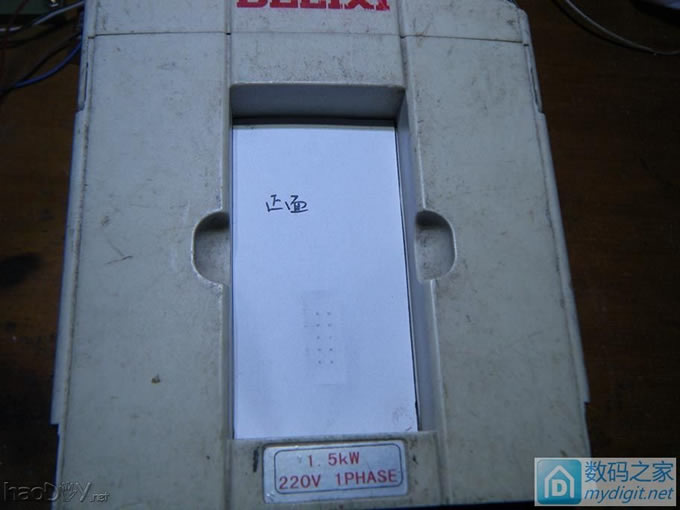

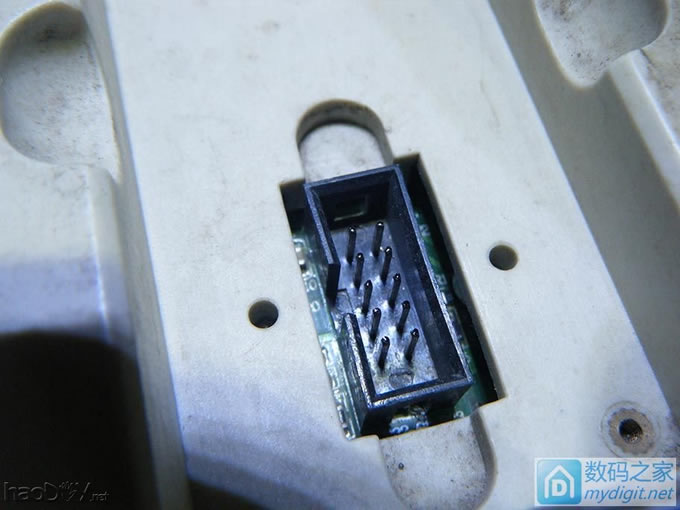

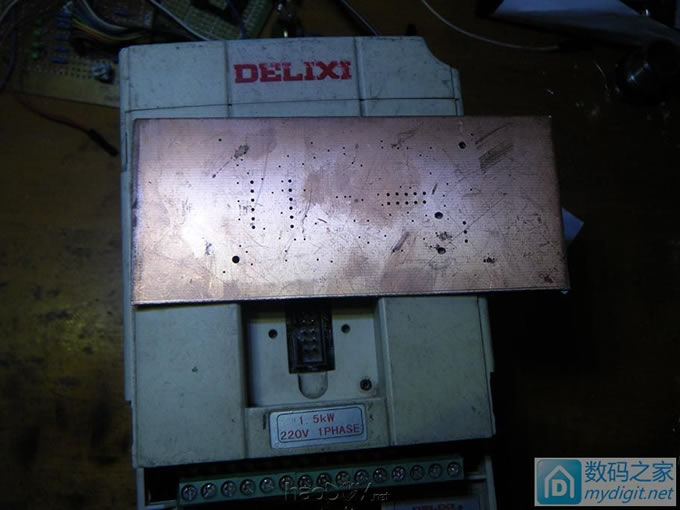

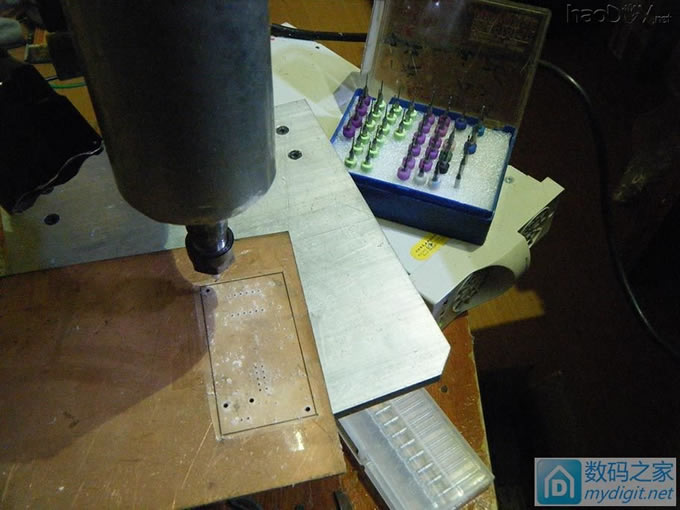

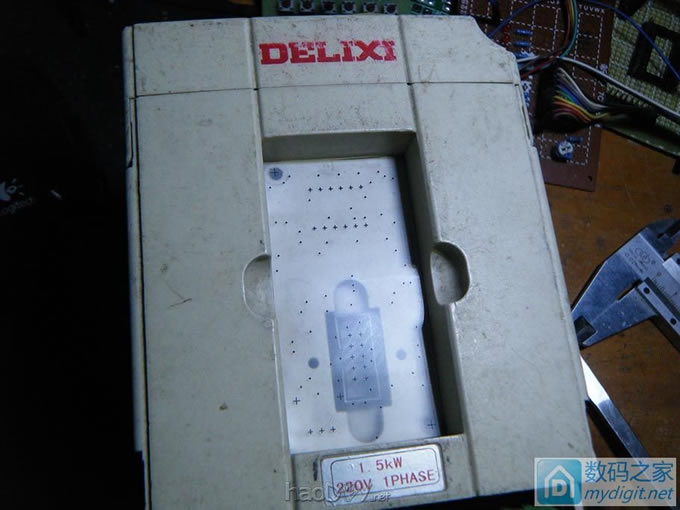

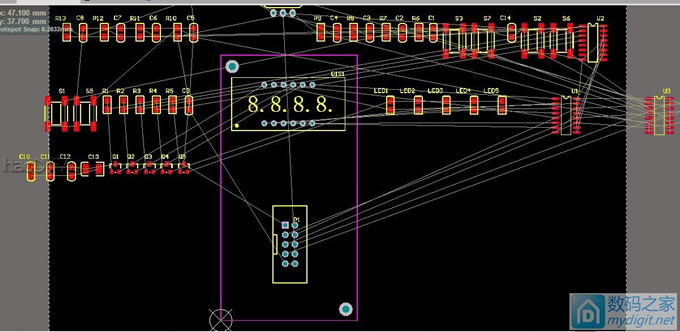

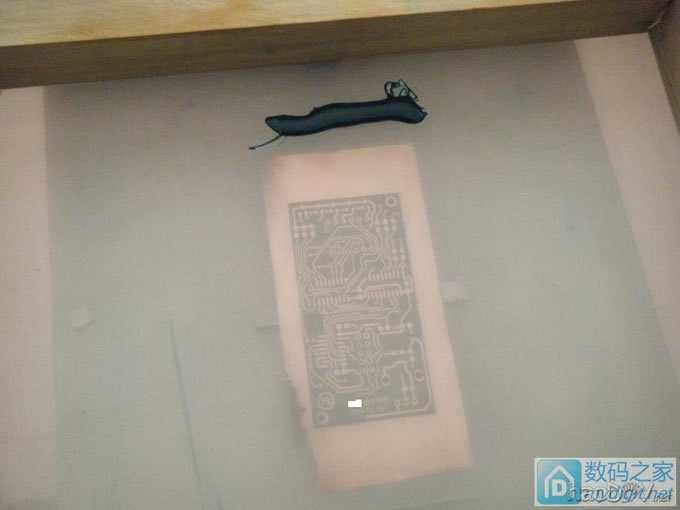

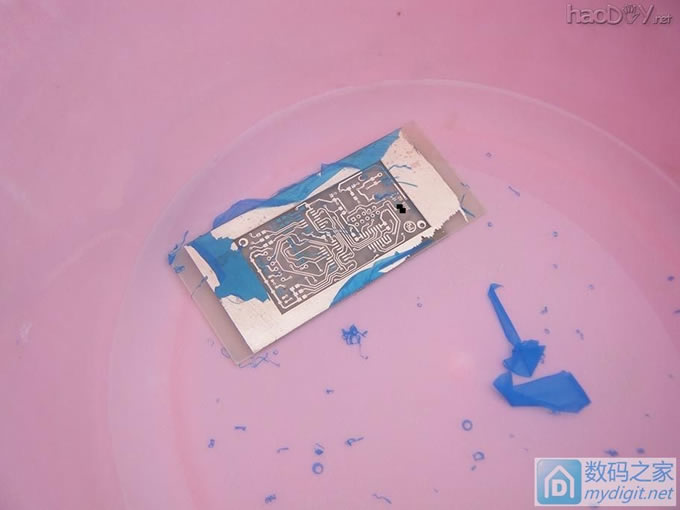

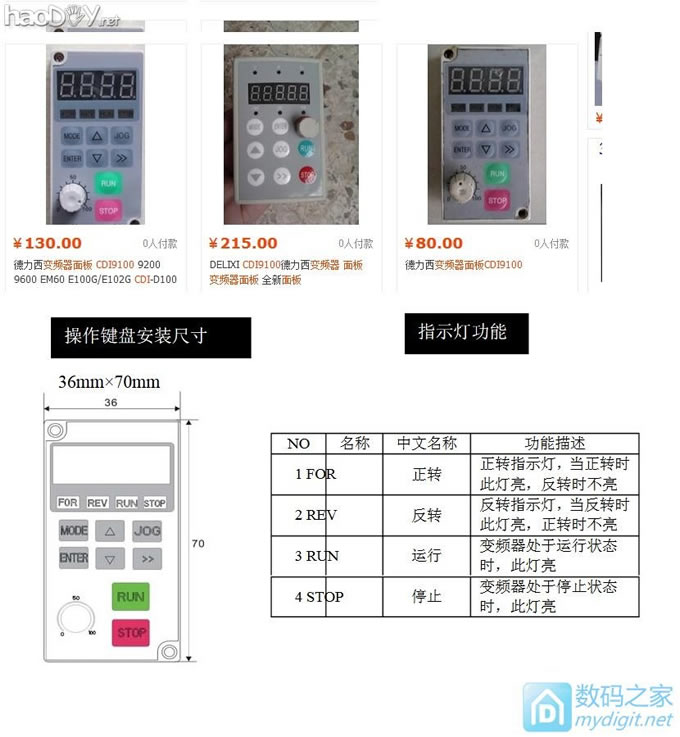

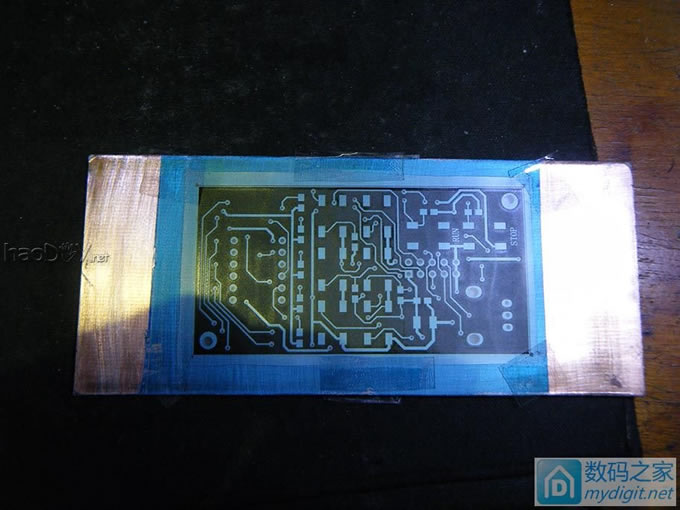

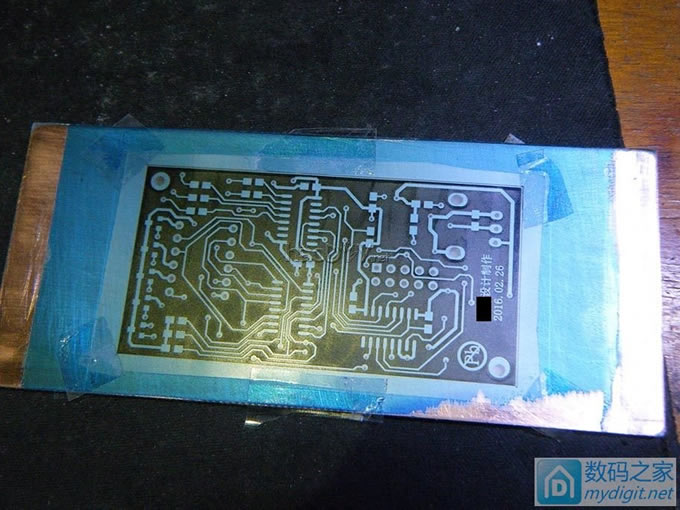

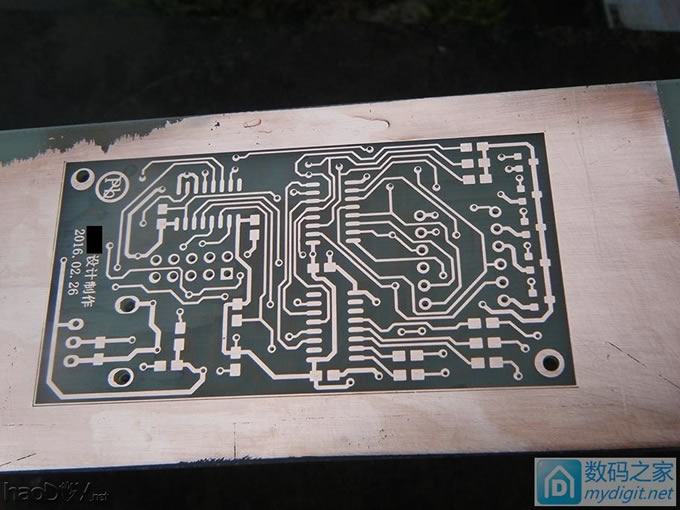

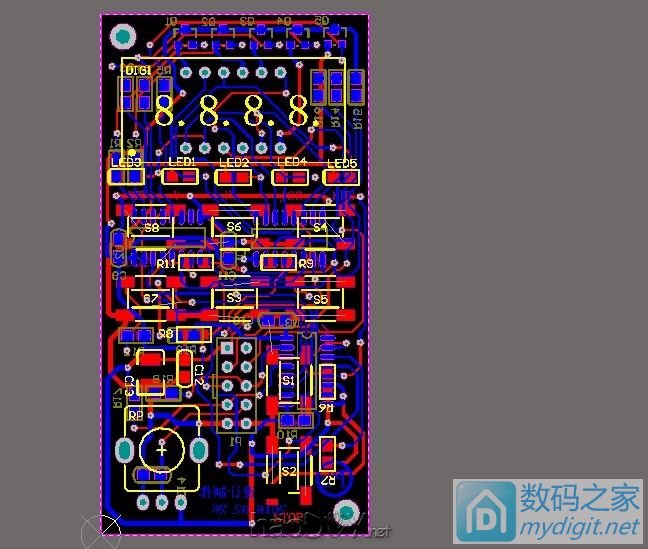

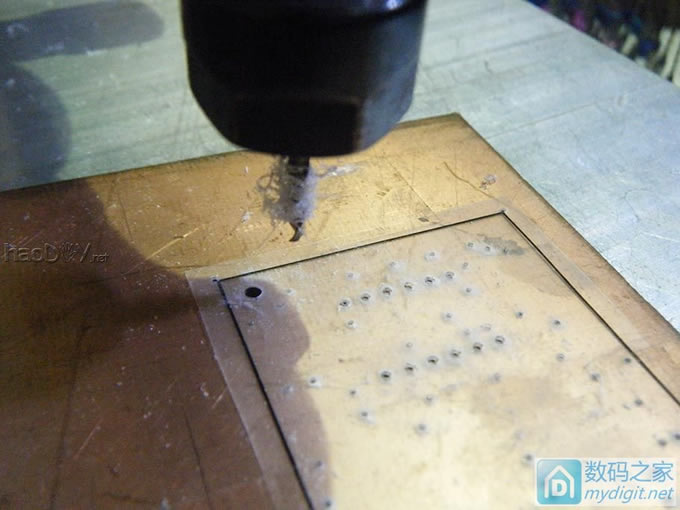

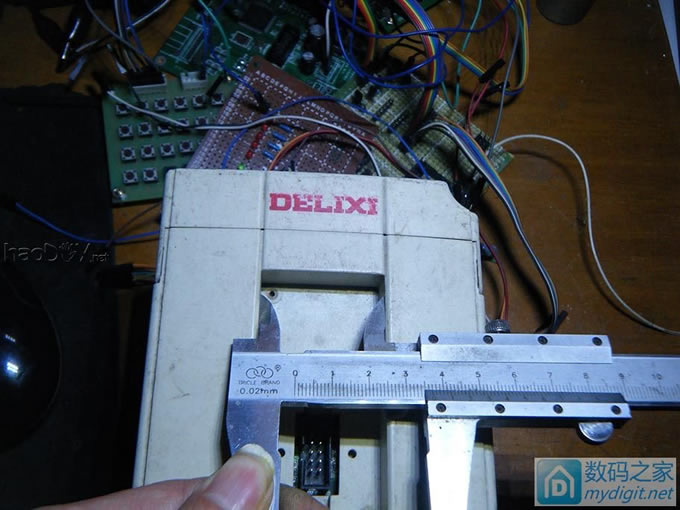

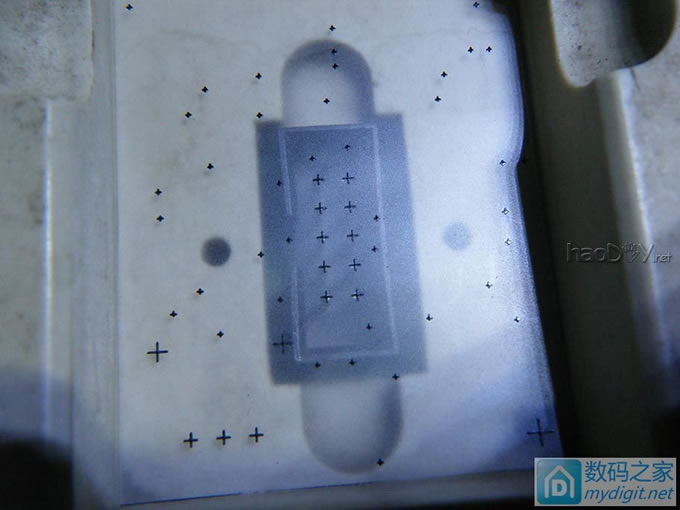

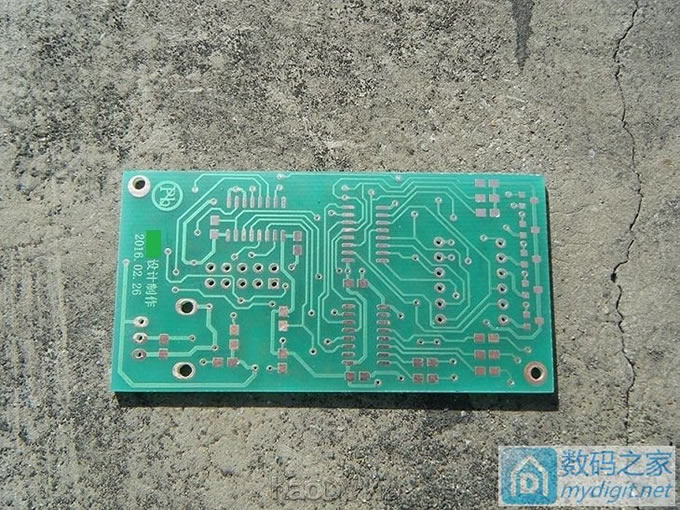

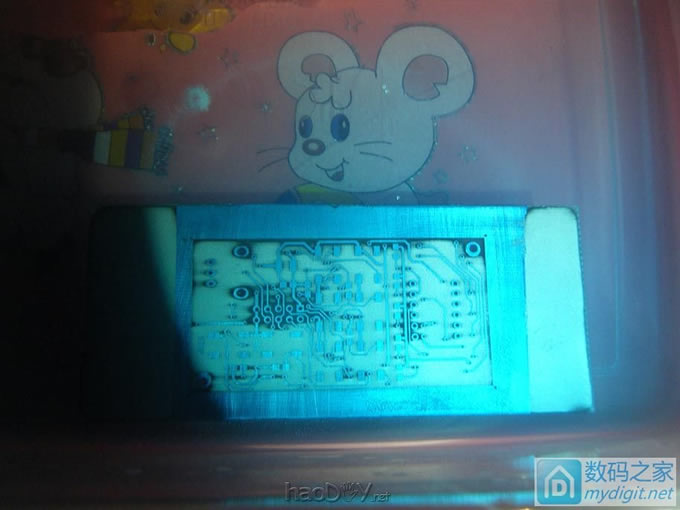

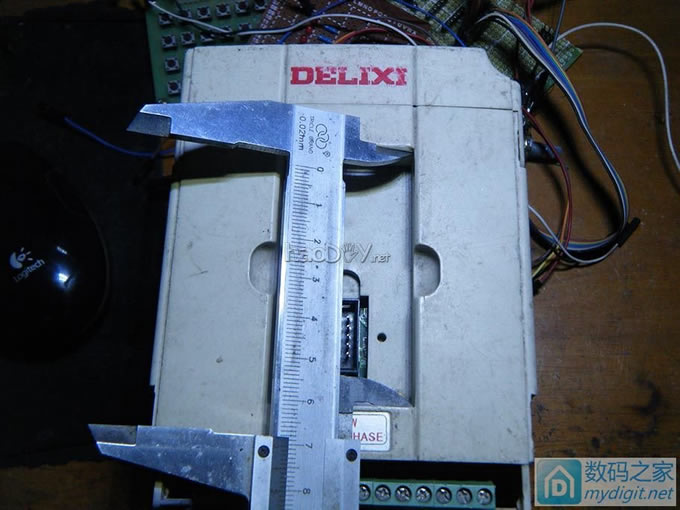

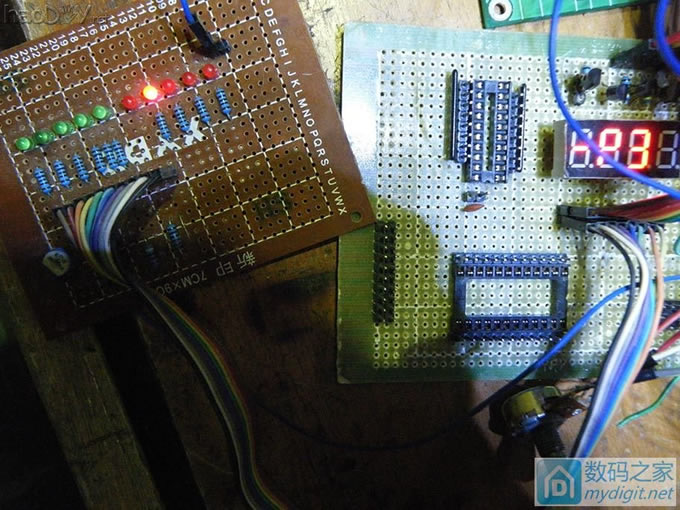

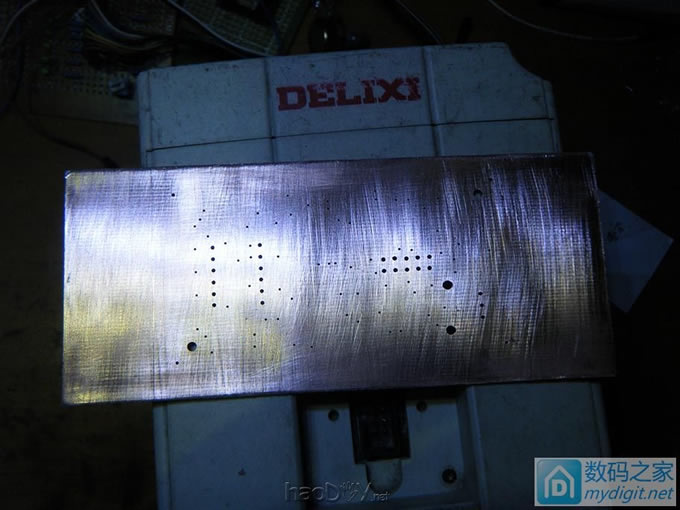

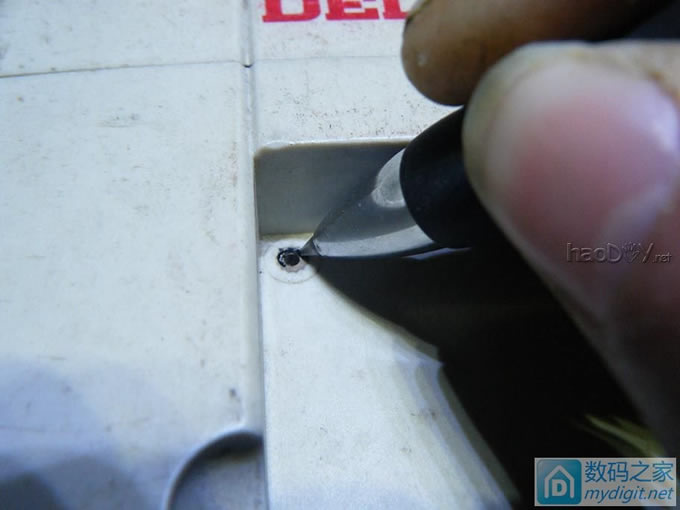

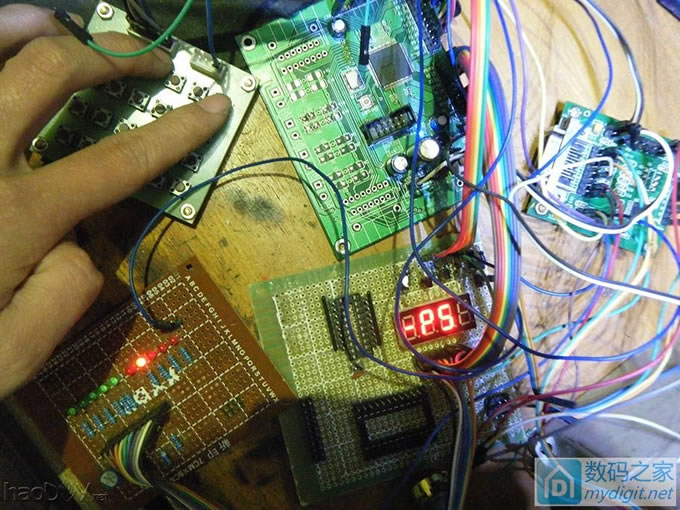

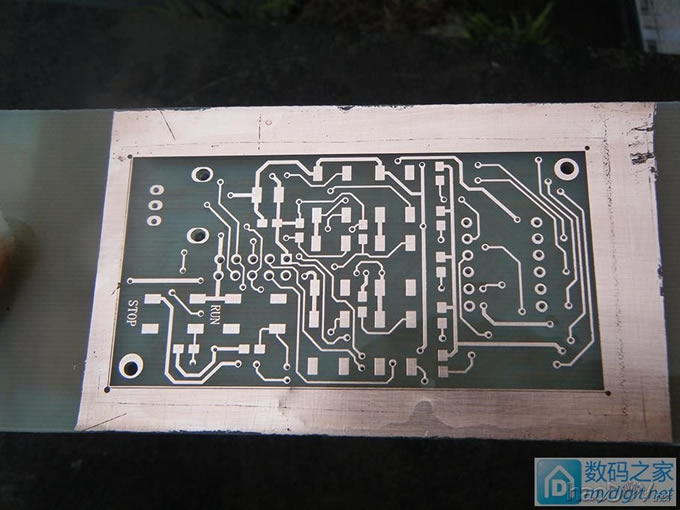

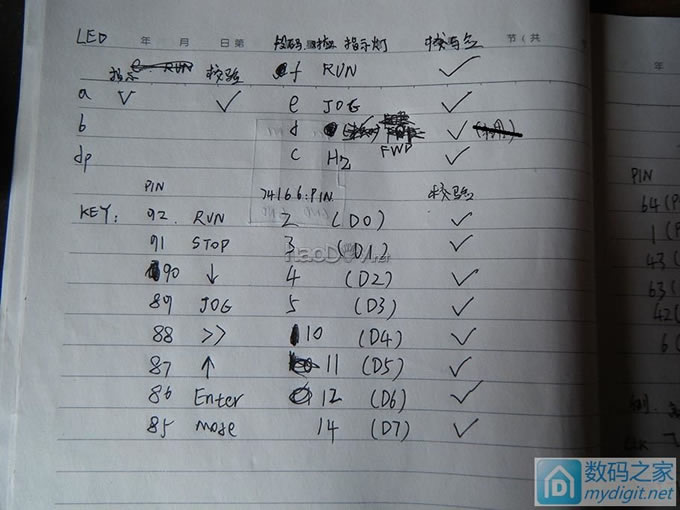

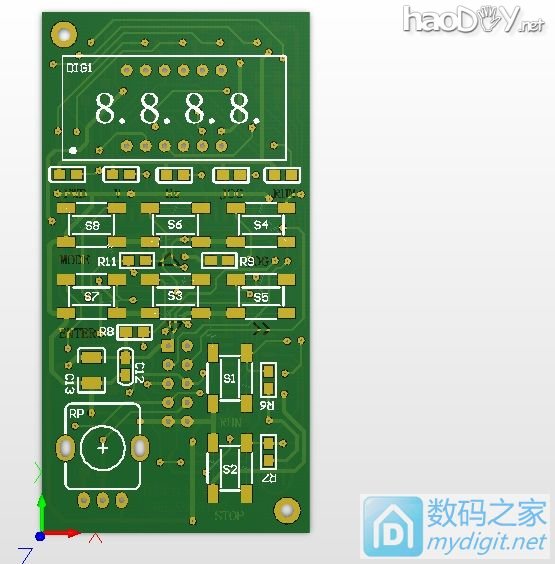

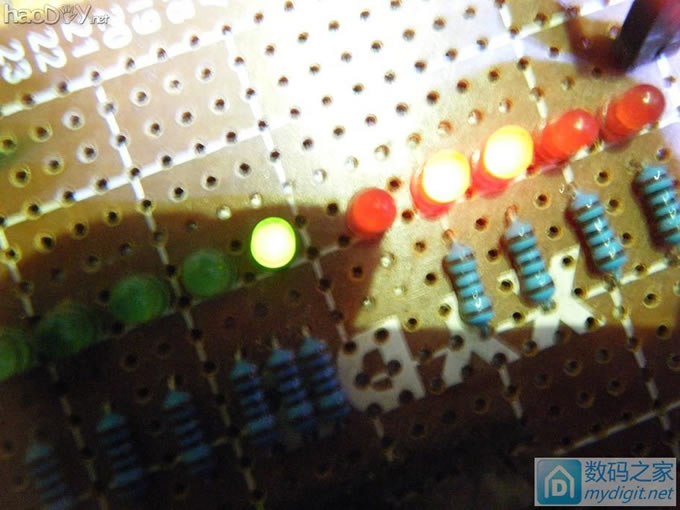

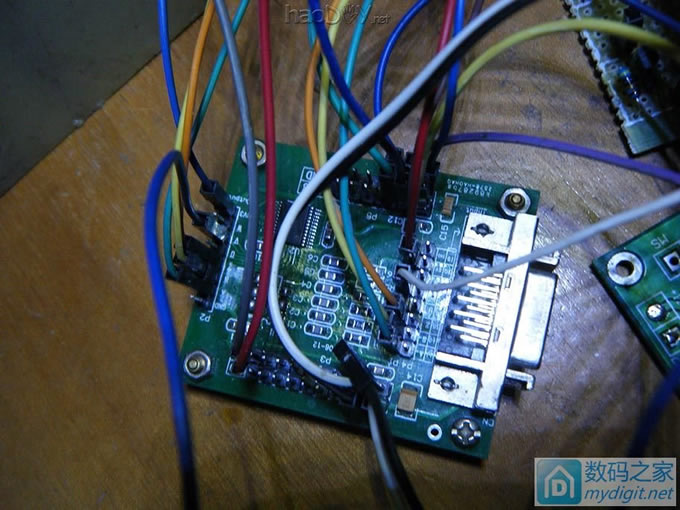

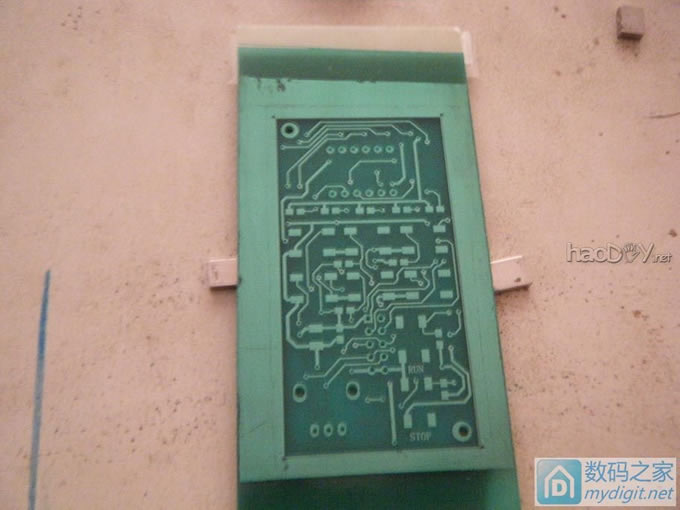

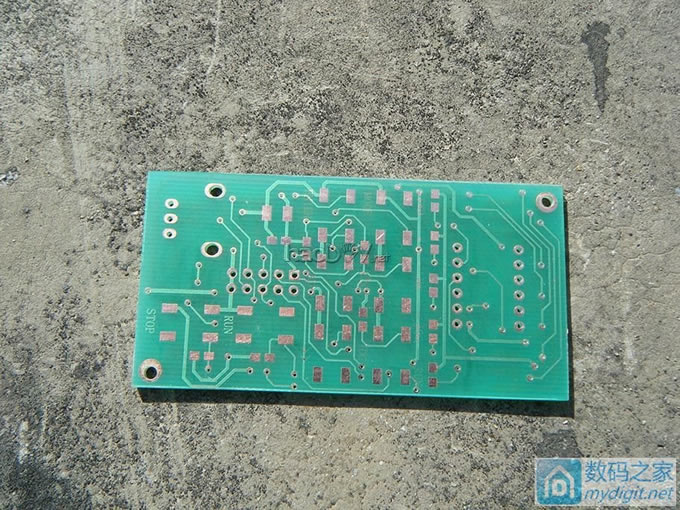

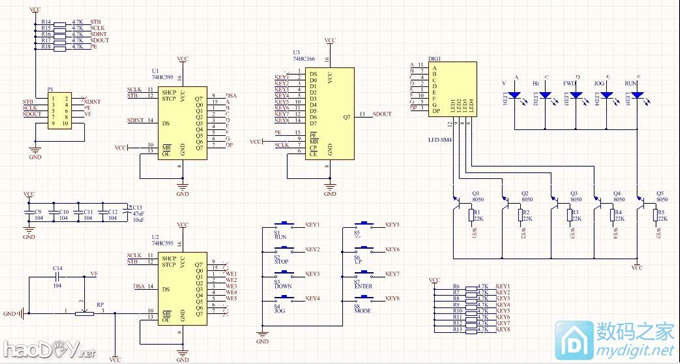

 甚至可以运行，转电机了，到这来，电路基本上是成功了     测试LED灯对应的功能，经过多次试验，LED对应的功能已经确定  这块小板是电平转换用的，因为CPLD是3.3V电平，而变频器出来的是5V电平，我就这一片EPM240T100C5N了，万一烧了我就无法进行试验了，因此需要一个传输门来对信号进行电平变换 第3步：测量面板安装尺寸，设计原理图和PCB   先测量尺寸，确定PCB的大小  里面的尺寸不好测量，怎么办，我想到一个办法，就是剪一张白纸代替PCB，假设PCB已经做好了   将10P管脚用笔涂黑  螺钉安装孔也是一样，涂黑  将纸片塞进去  看到了吧，印在上面了，现在就可以尺寸了，虽然这么做会有双重误差，但是这目前是最简单，最直接，效果最好的办法   测量纸片上的印记，间接得到PCB关键元件的安装尺寸  这是上面板子的测试结果 好了，线索基本上都收集完了，下一步开始设计原理图和PCB  设计原理图  生成PCB  画好板子大小，和放置关键元件到指定的位置，并锁定  参考下网上面板的图片，模仿一下，但是它是4个LED指示灯而已，而且LED指示的功能对应不上，我这得到的线索是5个LED指示灯 如果最终结果是这样的话，就算面板买回来，也未必能用  画好的PCB，没办法，这是逼出来的，因为是自己做板，多了些规则： 1，贴片件的下面不能有过孔；2，直插件尽量从绝对底层出线 因此PCB布线和布局还是比较坑爹的   PCB 3D，由于不做丝印，有些凌乱，就不管它了 第4步：制作PCB 本人亲手做过很多PCB，就不详细介绍制作PCB的流程了，这里就简单叙述一下过程 详情请移步 1， http://bbs.mydigit.cn/read.php?tid=615295 双面PCB电路板专业制作全过程（详细多图） 2， http://bbs.mydigit.cn/read.php?tid=1344876 古董显微镜改造PCB台钻，附PCB制作过程（多图149 ..  打印菲林  放进去看看安装尺寸是否能重合  尺寸还是正确的，但是由于存在双重误差，还是有点误差的，不过在允许范围内，就没必要微调了，那样要浪费一张菲林，不管它了，继续往下   人控钻孔  钻好孔  打磨后亮瞎眼   上感光蓝油，贴底片曝光  显影后  刻蚀  脱膜   线路已经做好了，  下面做阻焊层，也就是绿油  有坛友问绿油是怎么均匀刷上去的，我在这里再重复提一下， 是用丝网印刷的方法做的  丝网印刷上的效果   烘干后贴底片，做焊盘，曝光光   板子已经做好   把多余的部分裁掉，PCB制作完成 (责任编辑：admin) |
