【参赛】隔离电源

时间:2017-05-29 14:13来源:www.crystalradio.cn 作者:蓝城木鱼 点击: 次
隔离电源 维修电器，电子管古董，难免会有带电检测，所以隔离电源是一个基础设备之一。 大概是两年前就有心思弄一个隔离电源，经过构思和零部件收集，在年前决定开始做一个隔离电源。 隔离电源比较简单，所以制作过程不多啰嗦，主要是对过程图片进行说明，有
隔离电源
维修电器，电子管古董，难免会有带电检测，所以隔离电源是一个基础设备之一。
大概是两年前就有心思弄一个隔离电源，经过构思和零部件收集，在年前决定开始做一个隔离电源。
隔离电源比较简单，所以制作过程不多啰嗦，主要是对过程图片进行说明，有需要补充的请及时提出。
大概花费了一个周的下班时间，制作完成。
【参赛】隔离电源

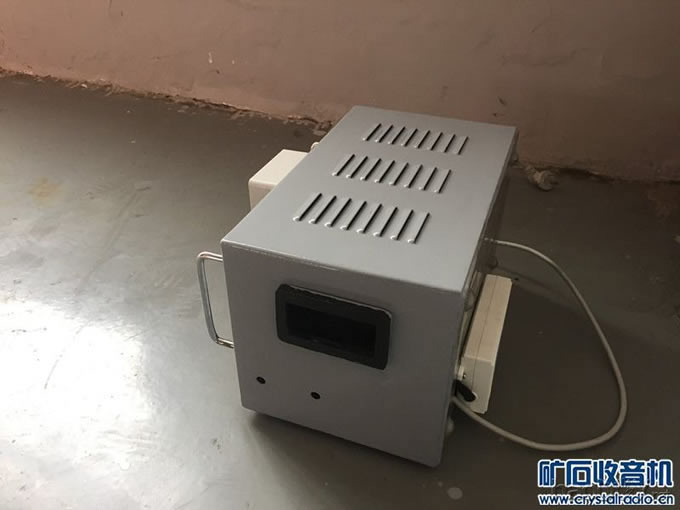

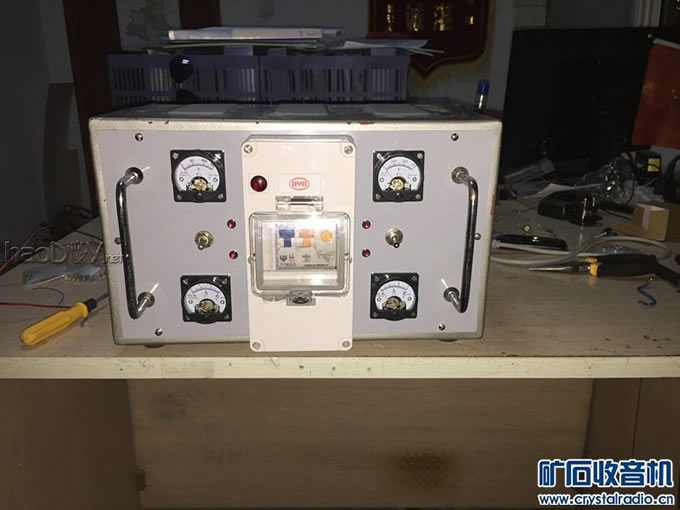

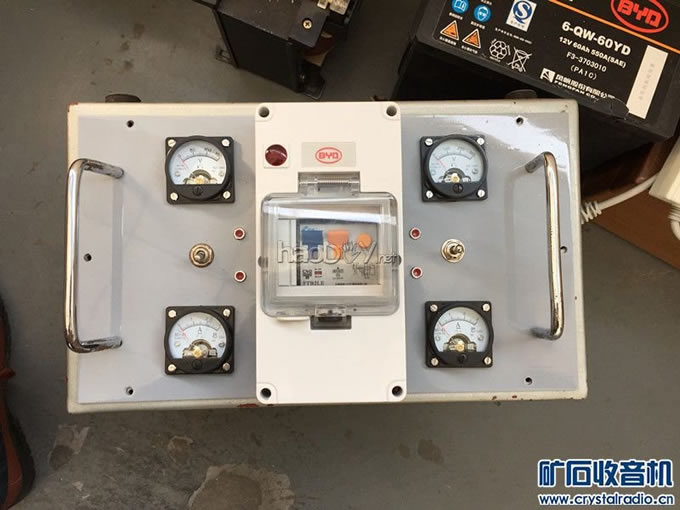

这是成品图

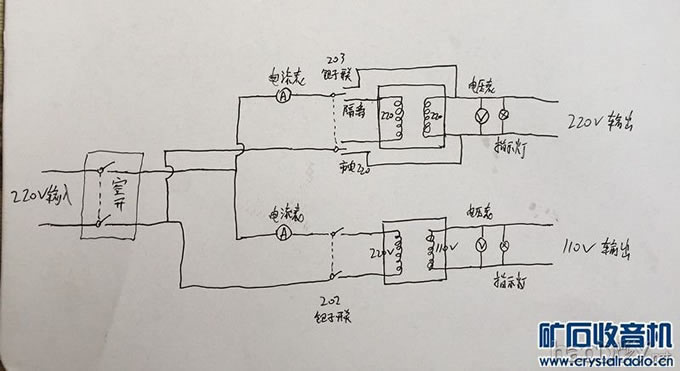

电路图
【参赛】隔离电源
电路原理很简单，电源经过空开后，分别到两个隔离变压器，分别输出220V隔离电和110V隔离电，在计划之初，220V电源设计了转换开关，可以切换隔离和非隔离，减少平日用220V时通过变压器的损耗，起到节能的作用。但在实际电路中没有使用，因为发现直通输出时，变压器的两端也是接入了220V电，变压器处于空载，耗电虽然小，也会耗电，干脆舍去不用。

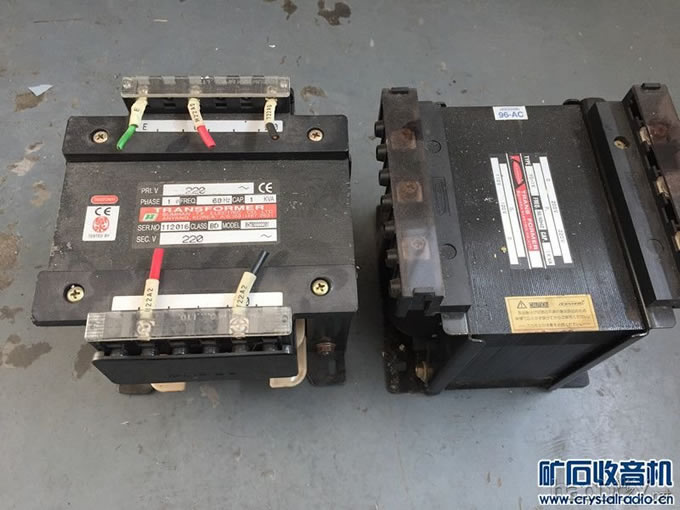

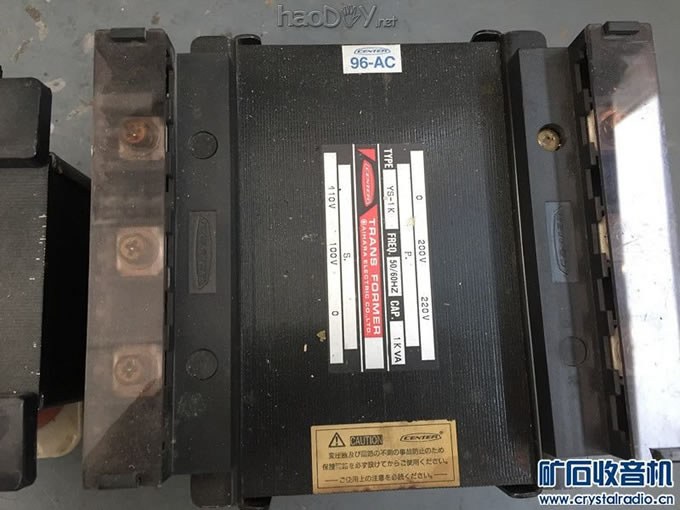

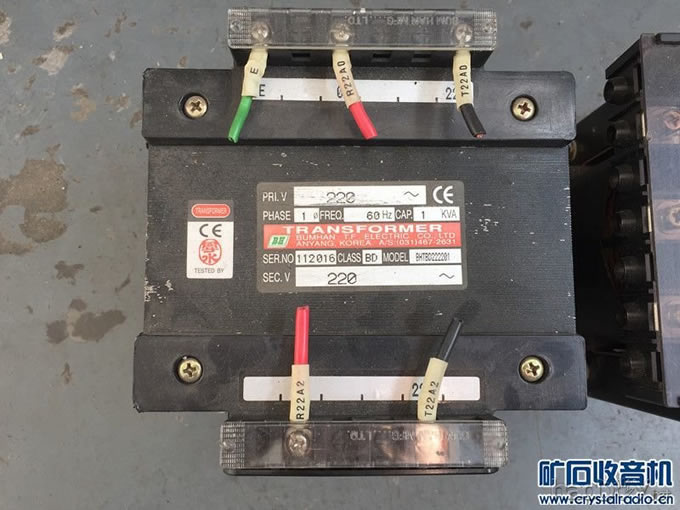

变压器是两个一千瓦的进口隔离变压器，做工上乘，用料很足。
【参赛】隔离电源
【参赛】隔离电源
【参赛】隔离电源
外壳时拆了一个老古董电子管毫伏表，外壳是焊死的整体外壳，质量上比较坚固，但是安装变压器时，费了很多时间。
【参赛】隔离电源

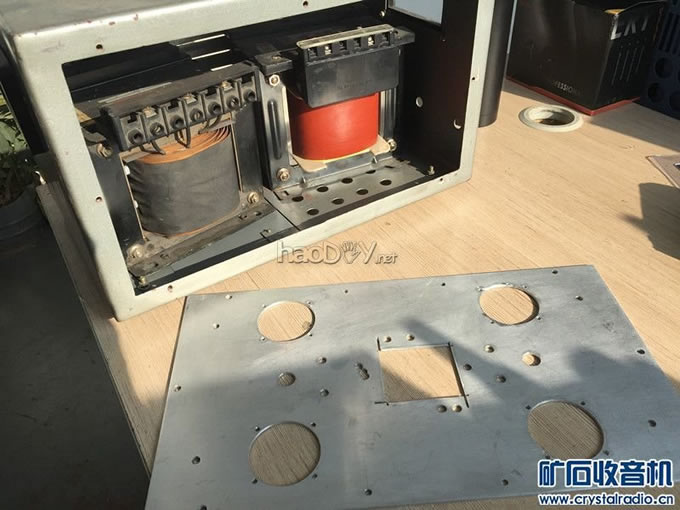

笔画后安装两个变压器刚刚合适，位置十分紧俏。
开始制作面板，面板采用车间退下来的一块3毫米的铝板，经过裁剪，画板，开孔，打磨，上漆等工序。

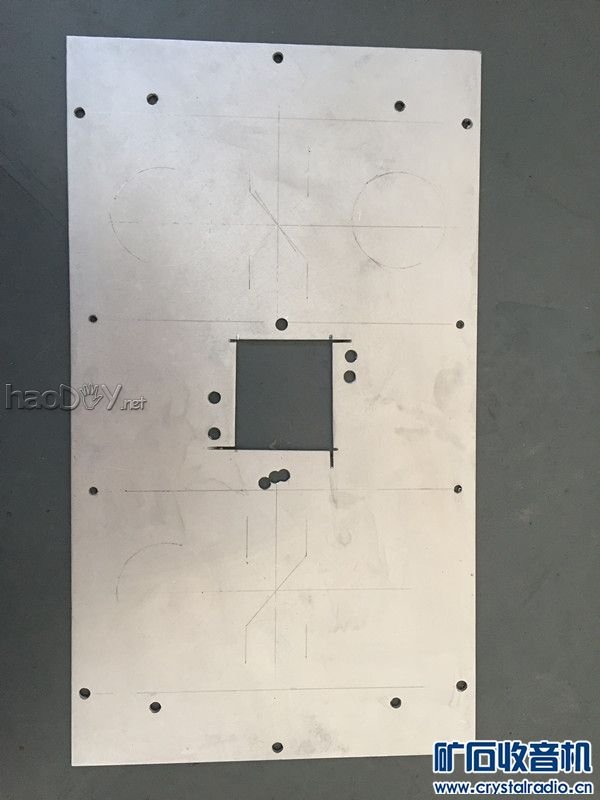

裁剪面板
【参赛】隔离电源


下载附件

2017-2-16 14:24 上传



构思画图，哈哈，难看很
【参赛】隔离电源

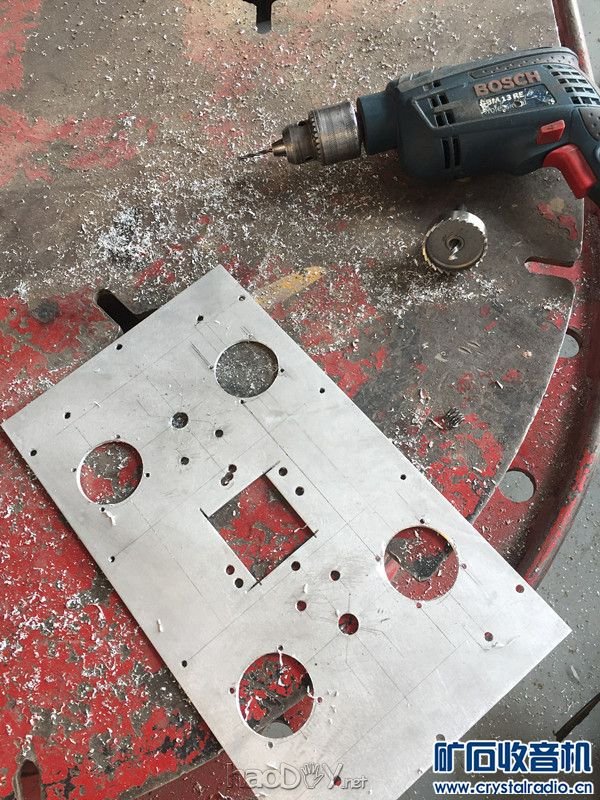

开孔，画板

【参赛】隔离电源
【参赛】隔离电源
安装部分元件，测试开孔位置

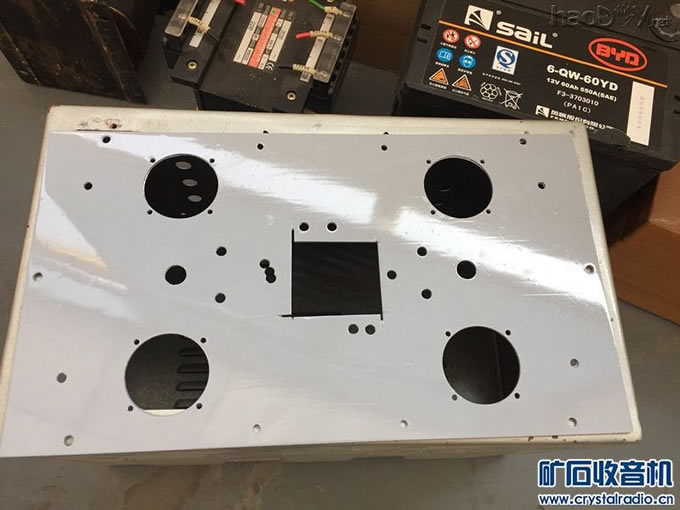

面板所有开孔已完成，
【参赛】隔离电源
打磨后在壳体上安装测试，顺便对变压器的位置进行规划，并在底座上开孔，固定变压器。
【参赛】隔离电源

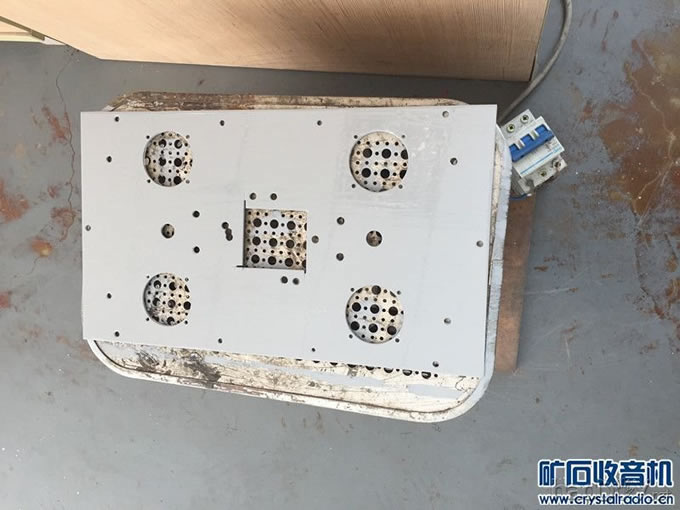

给面板进行上油漆。在电暖气上烘烤，半小时就干透了。
【参赛】隔离电源

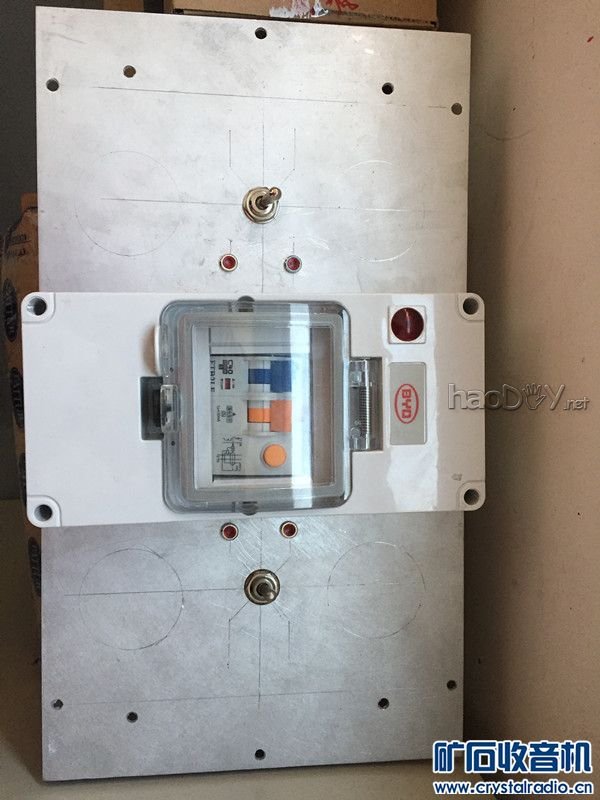

对面板上的部件进行安装测试。
【参赛】隔离电源

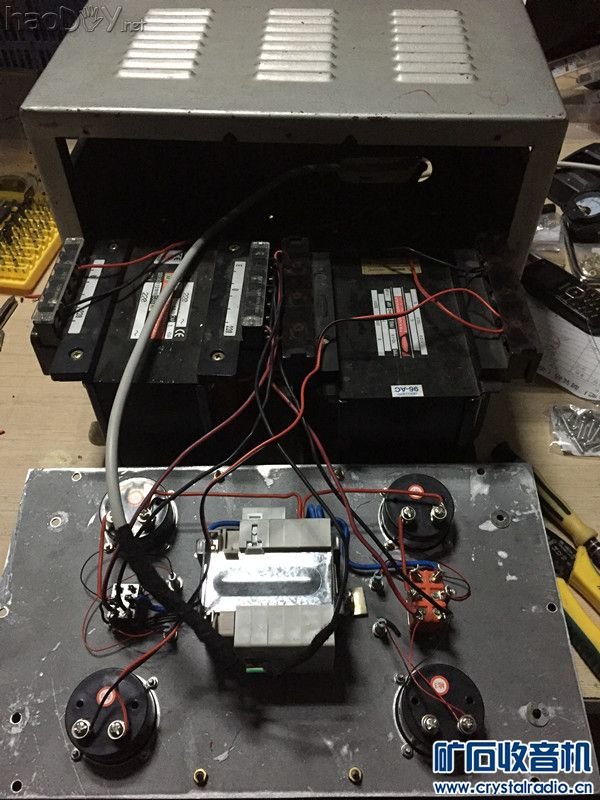

开始接线
【参赛】隔离电源
【参赛】隔离电源

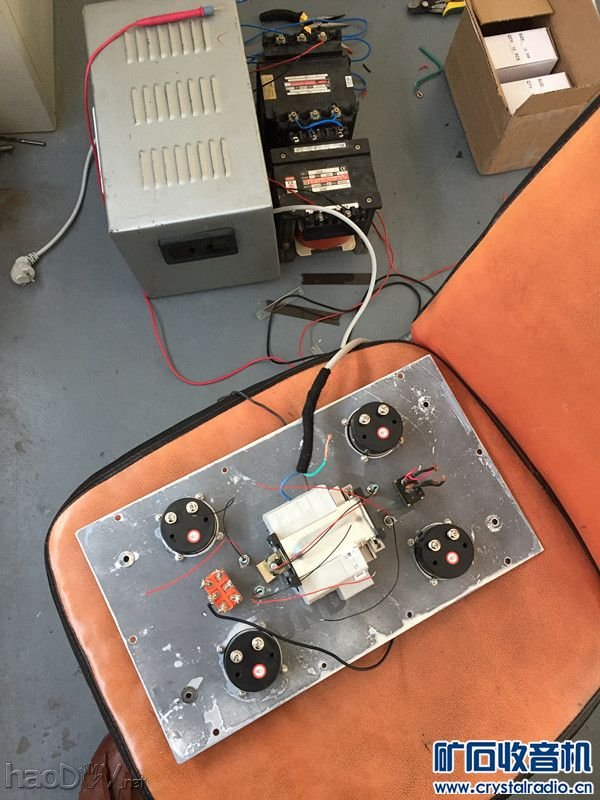

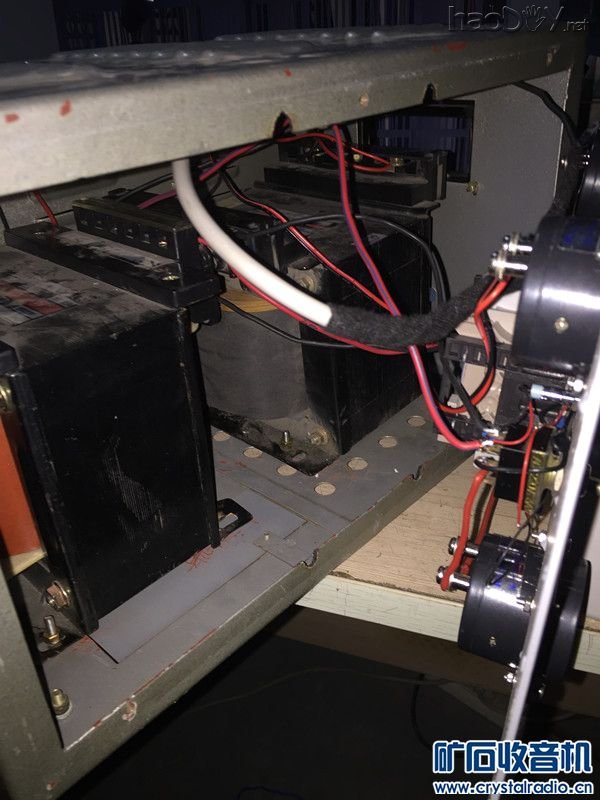

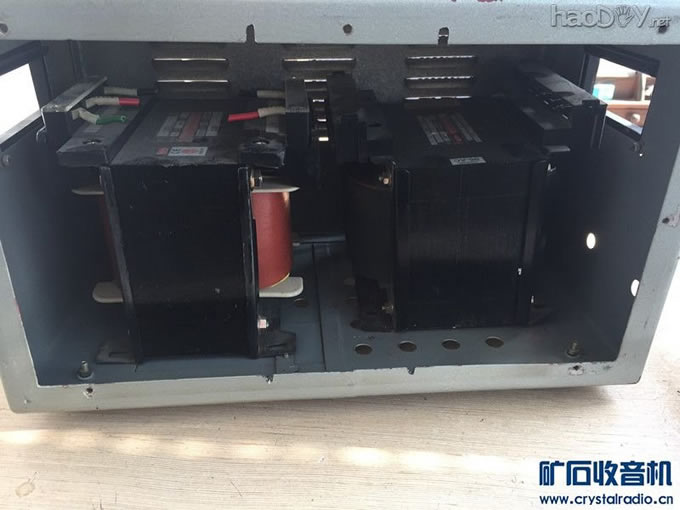

安装好变压器及接好线，开始固定面板
【参赛】隔离电源
安装完毕，完成后已夜深。
【参赛】隔离电源
通电测试，完美。

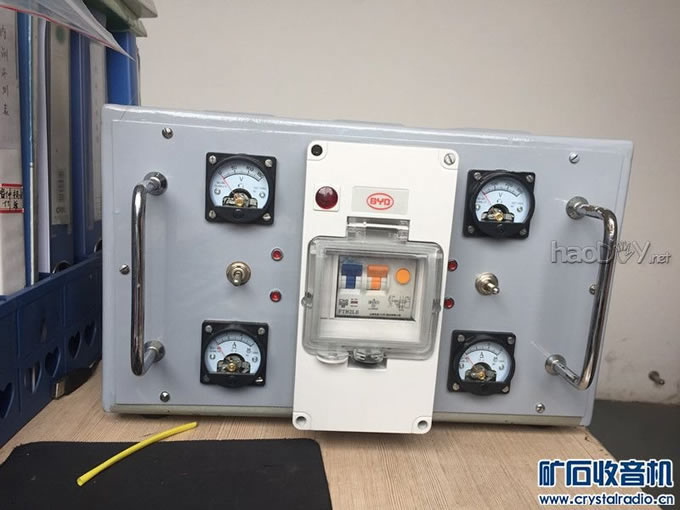

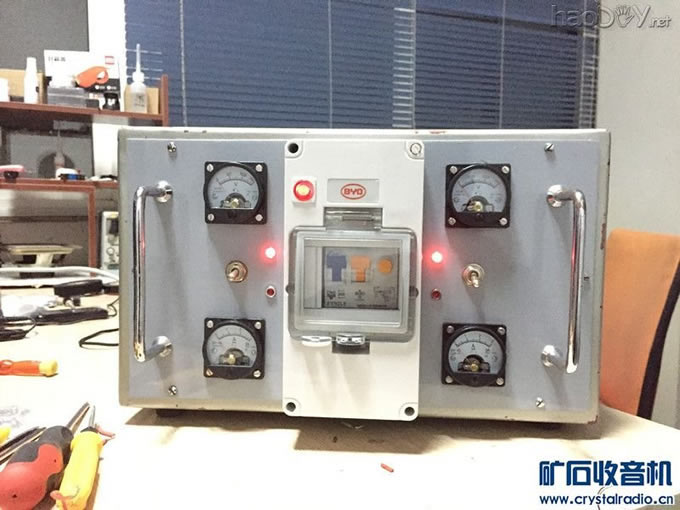

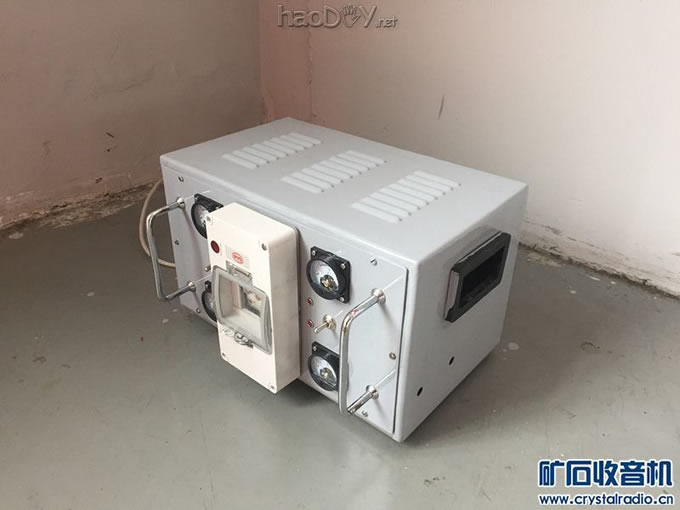

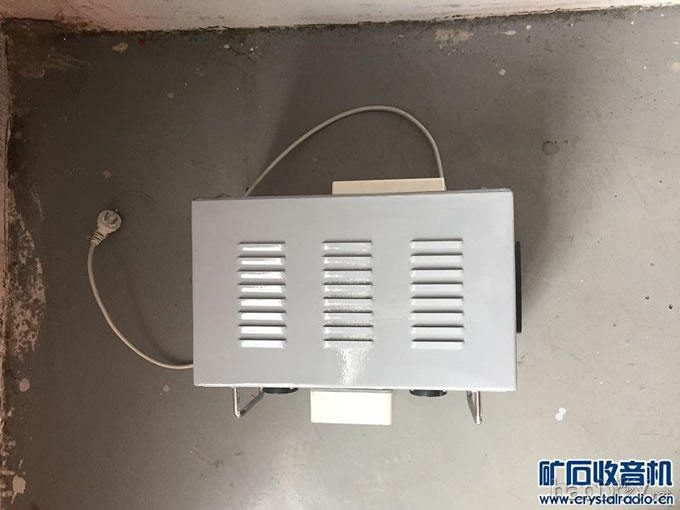

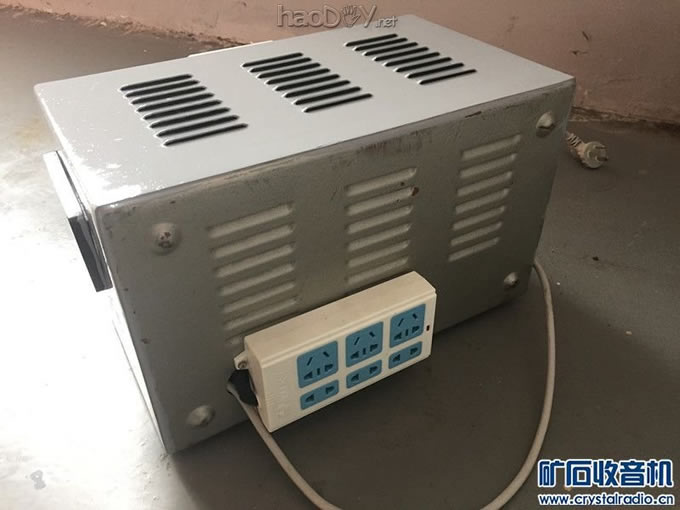

最后对外壳进行了油漆。展示一下全方位图
【参赛】隔离电源
【参赛】隔离电源
【参赛】隔离电源
【参赛】隔离电源
【参赛】隔离电源
完成，O(∩_∩)O谢谢！
