【参赛】5v到240v隔离电源_haoDIY_音响电子电脑科技DIY小制作发明

都是身边维修积攒的垃圾组装起来的，没什么技术含量，

内部是两个2.2千瓦的变压器，从稳压器拆除了

过流保护器是从有线供电器内拆除的，

数控温度是原来控干电机设备上的，

数显表在淘宝买的。

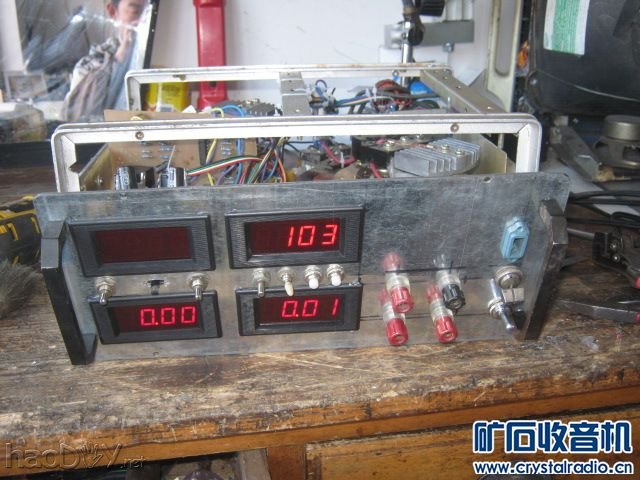

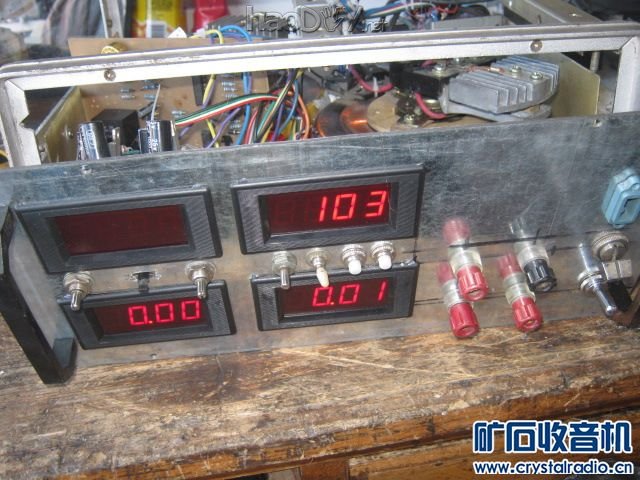

面板自己用铁板做的，

参数：220v隔离输出。
      5到240v交直流输出。
      温度数控。

      总体过流0.5a到20a断电保护，

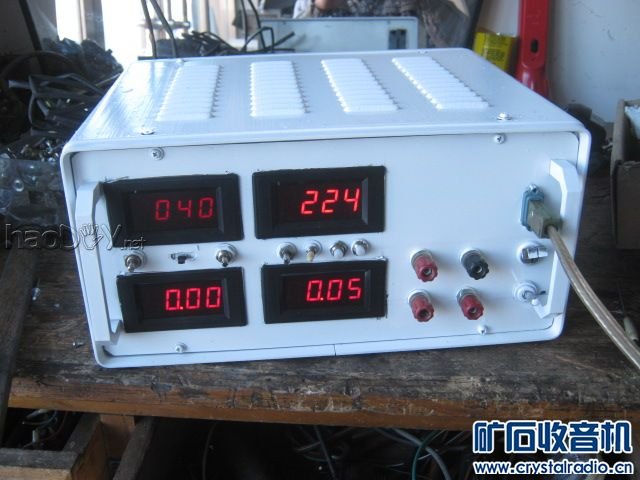

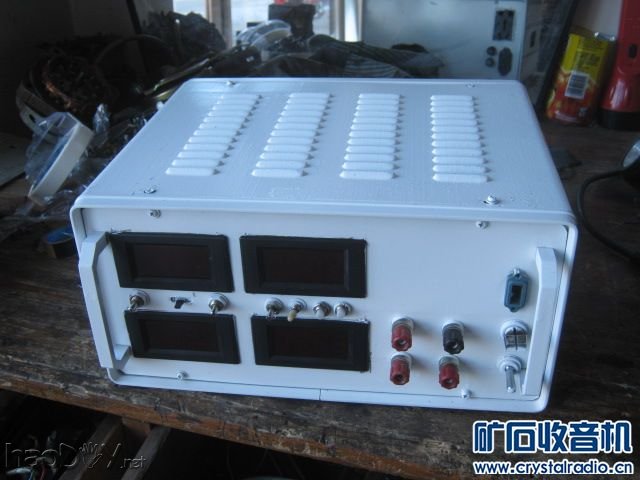

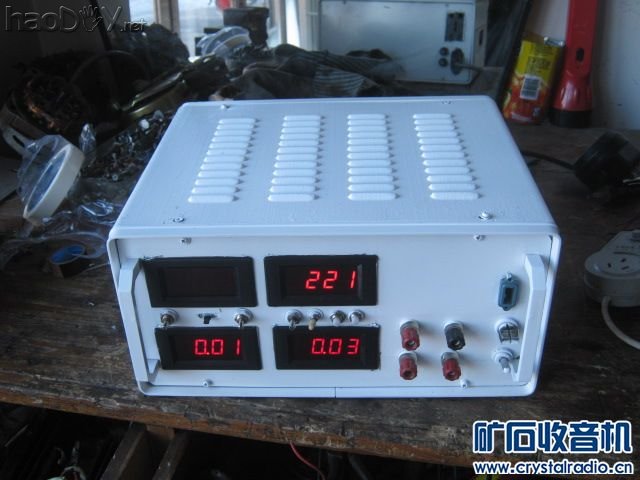

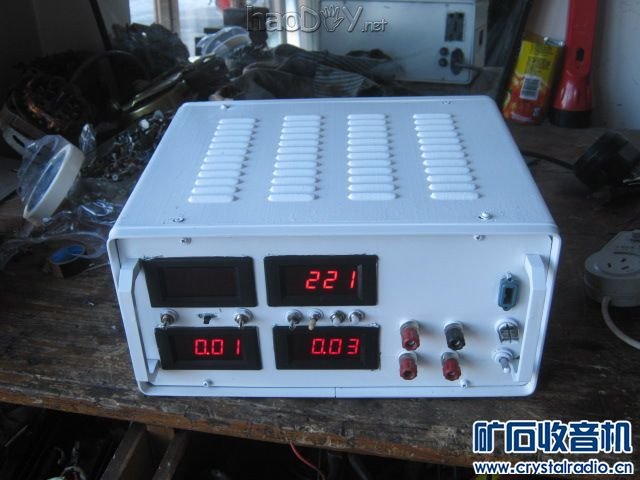

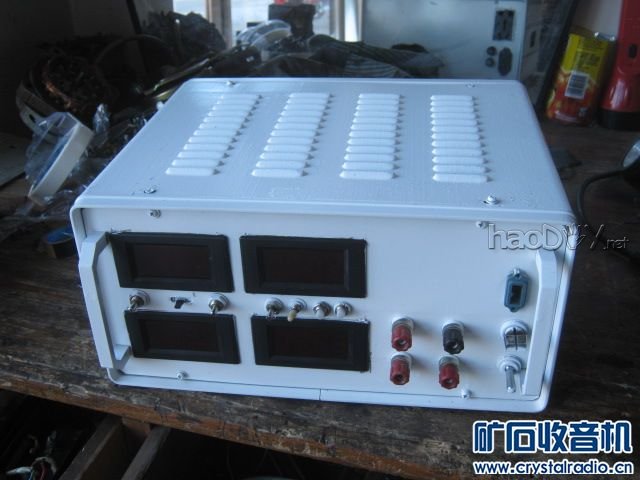

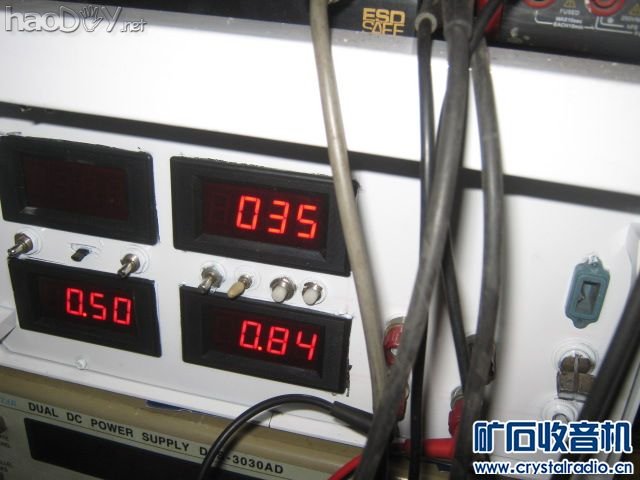

总体图【参赛】5v到240v隔离电源

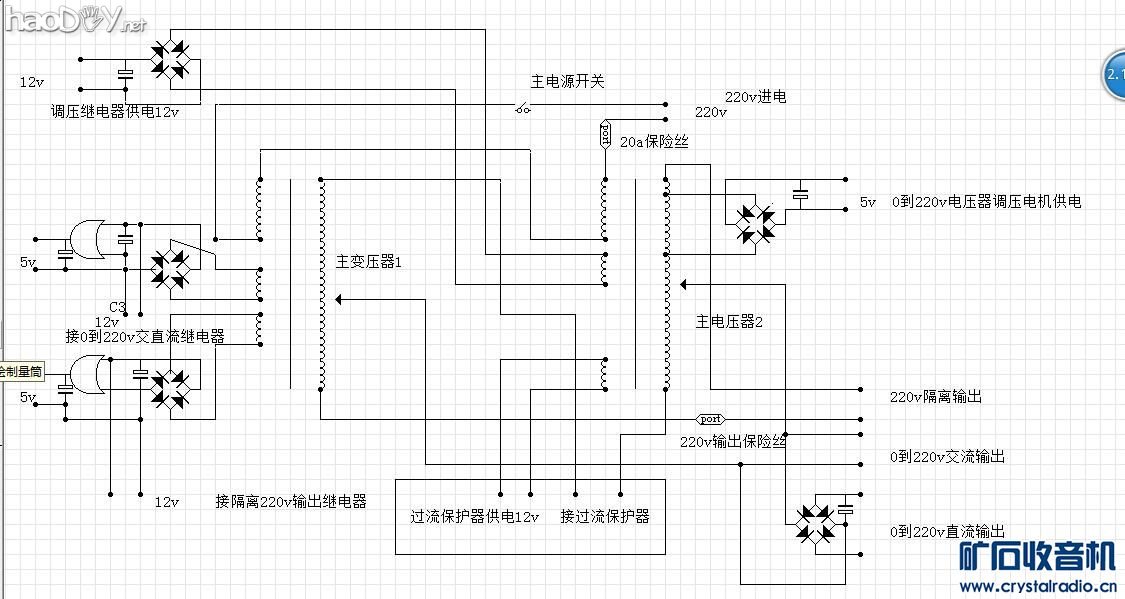

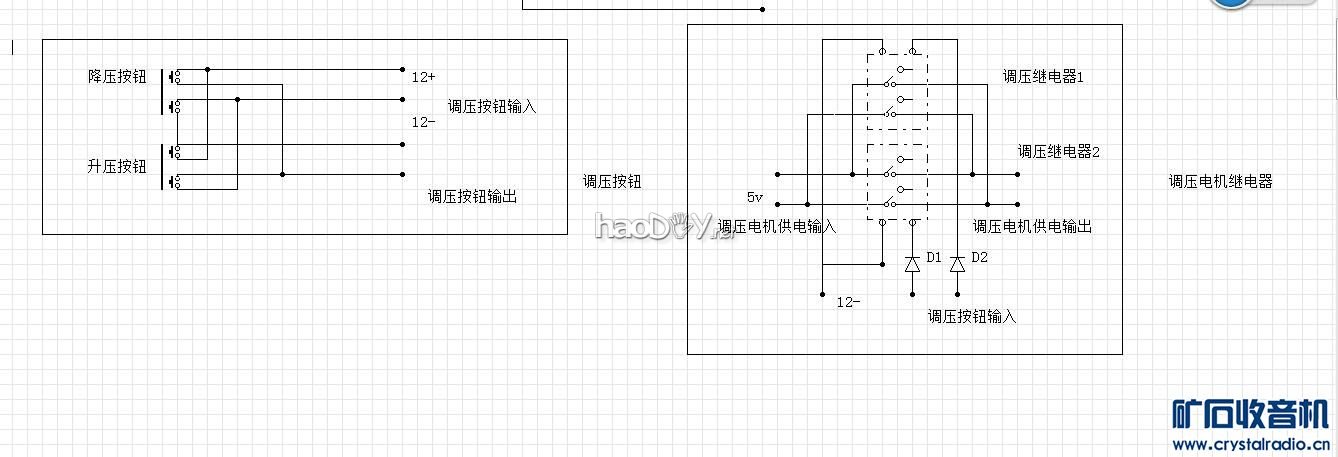

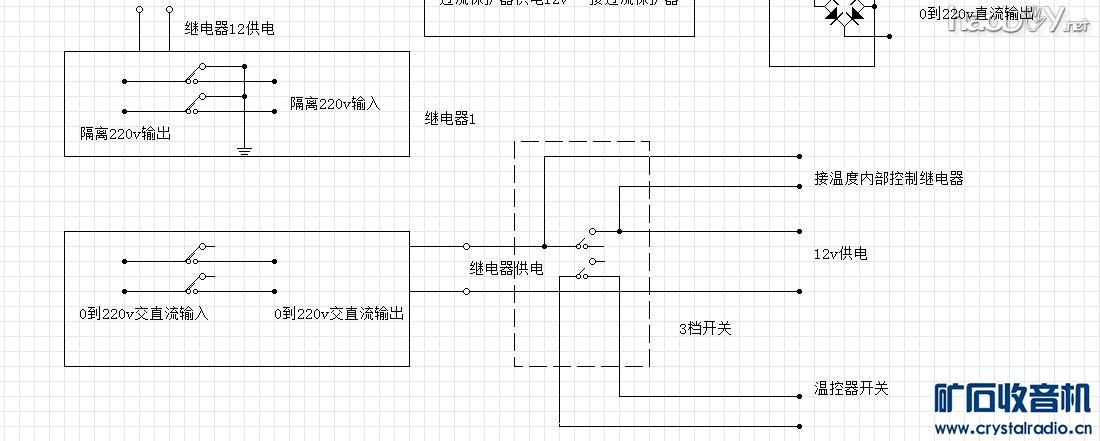

原理图：

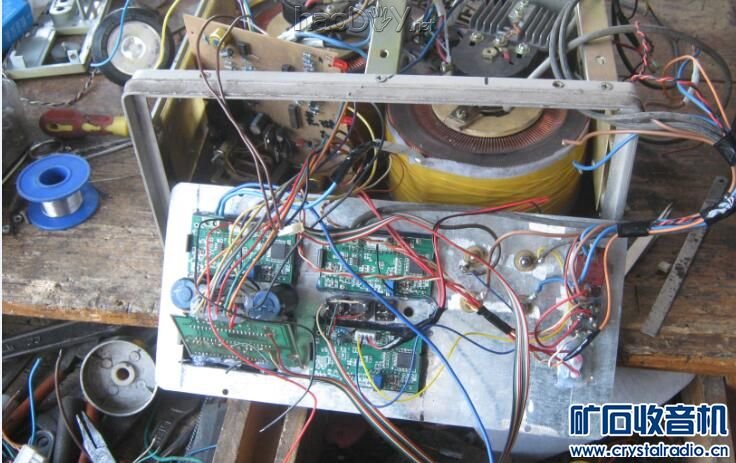

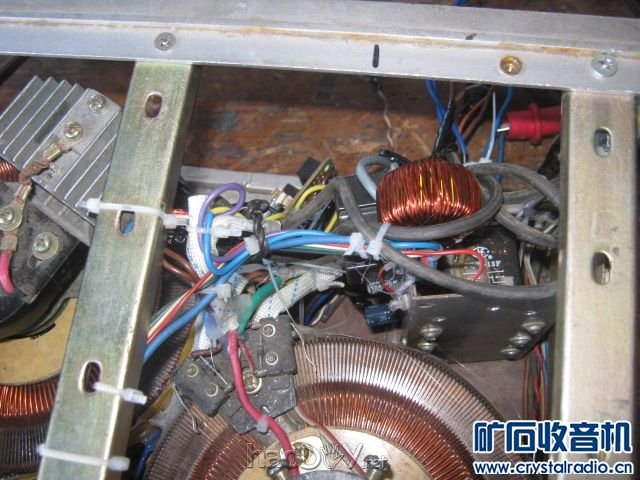

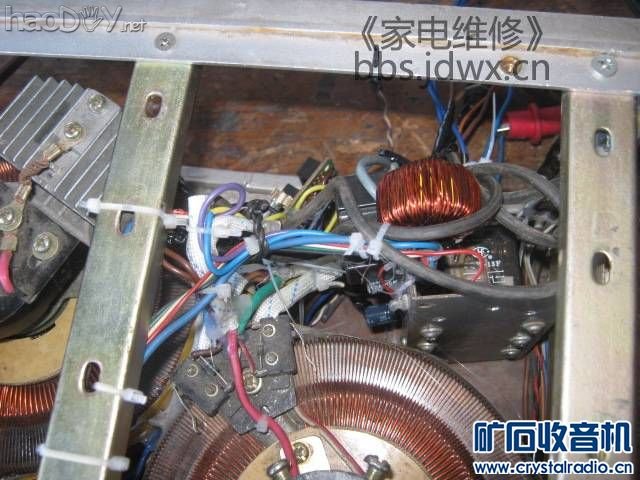

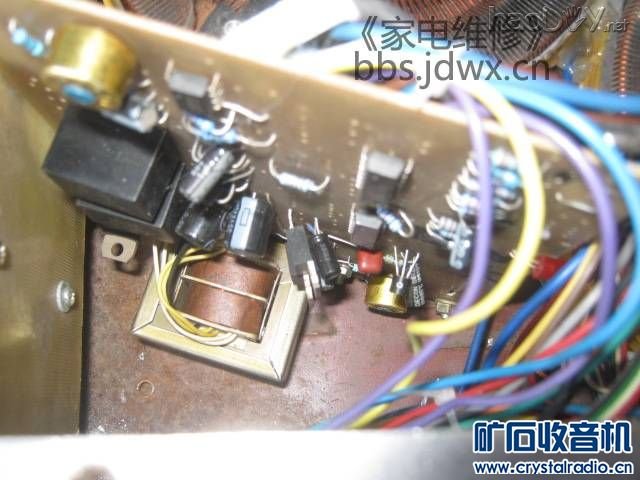

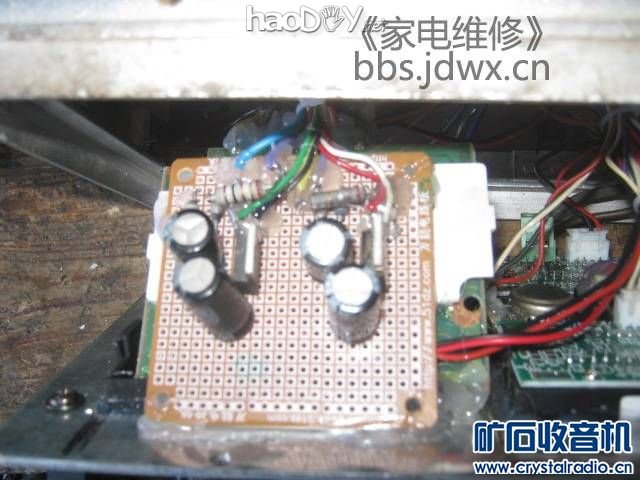

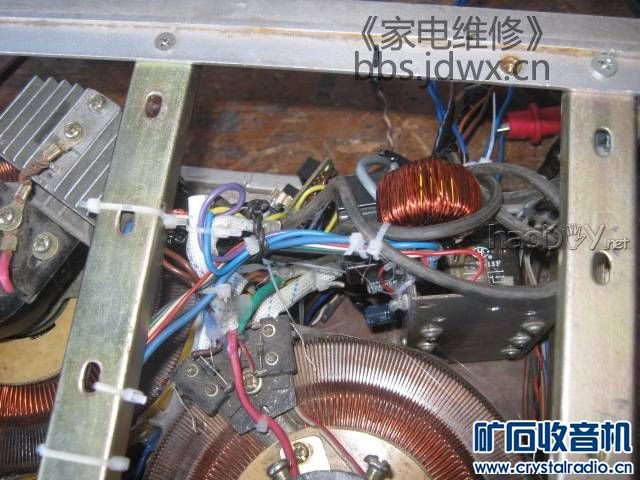

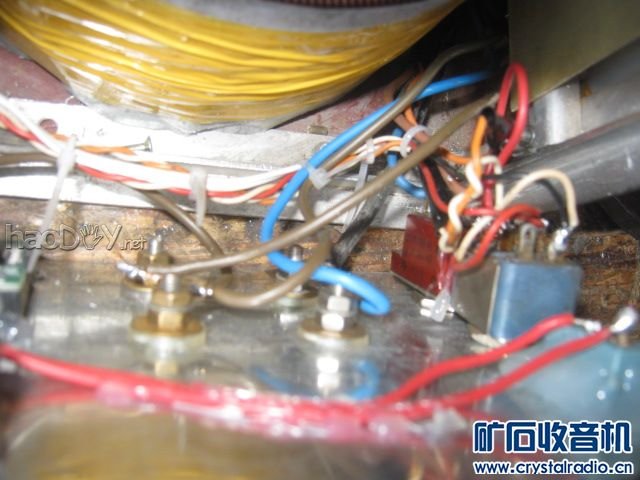

内部图：

本主题由草音于 2016-11-12 15:52 移动








(责任编辑：admin)
